Arduino光敏传感器控制LED灯亮度

Arduino光敏传感器控制LED灯亮度

目标一：
通过光敏传感器，使得LED亮度根据环境亮度自动调节，环境亮度低则LED灯更亮些

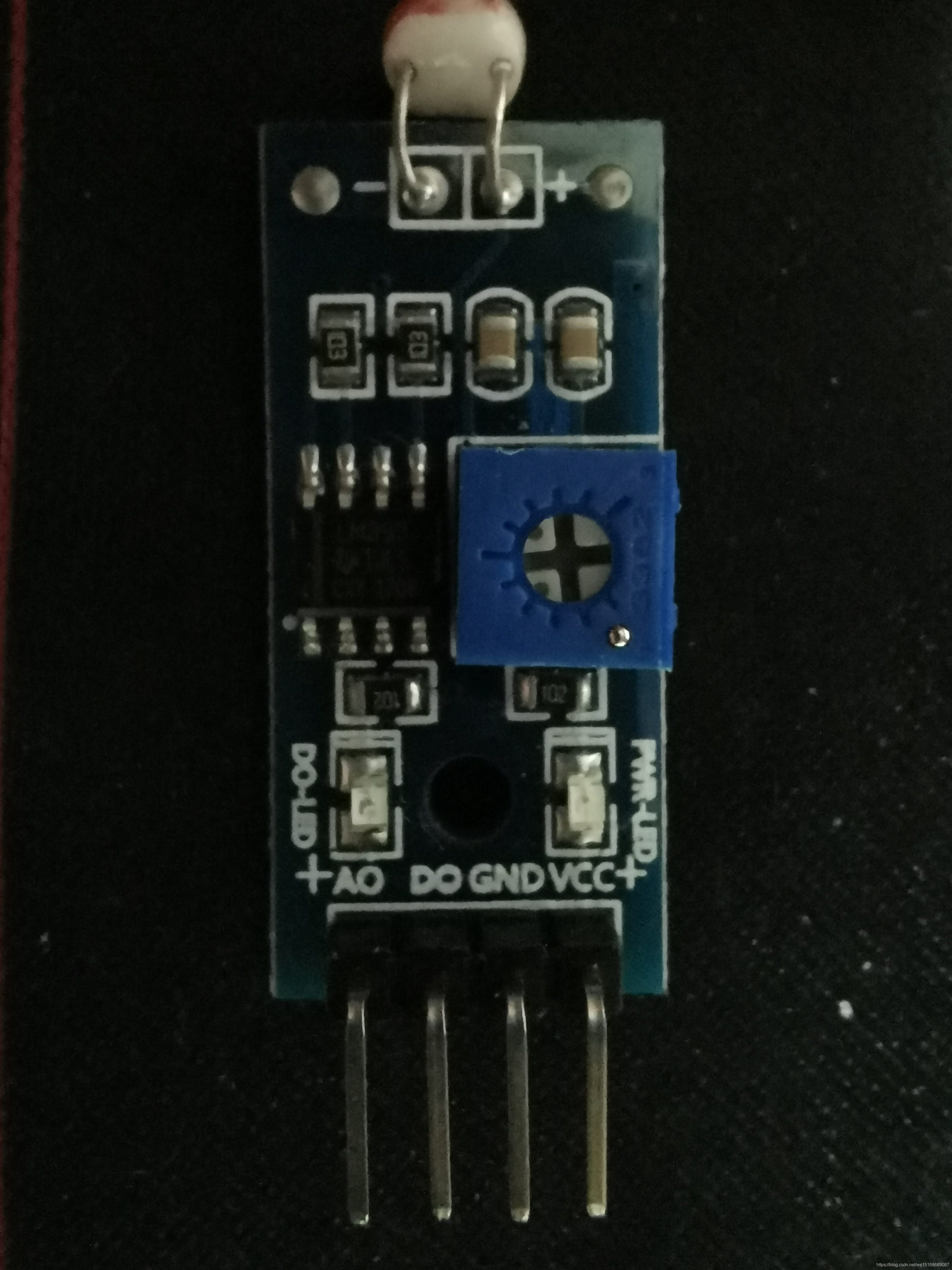

光敏传感器：
光敏传感器共有四个端口：
AO：模拟信号输出
DO：TTL 开关信号输出（亮度大于设定值时DO输出低电平，反之输出高电平）

线路图：
—— 此处没有连接DO端口 ——

相关代码：

int value;      //存储通过光敏传感器后电灯亮度值

void setup(){
  Serial.begin(9600);
  pinMode(4,OUTPUT);    //4脚为输出脚
}

void loop(){

    value=analogRead(A0)/4;
    analogWrite(4,value);
 }

效果图：

目标二：

使用串口监视器控制LED灯模式：

• A.夜灯模式（LED灯亮度低）
• B.阅读模式（LED灯亮度高）
• C.自适应模式（LED灯亮度自适应）

代码：

int mode;       //定义模式(模式0：阅读模式 模式1：夜灯模式  模式2：自适应模式)
int value;      //存储通过光敏传感器后电灯亮度值

void setup(){
  Serial.begin(9600);
  pinMode(4,OUTPUT);
}

void loop(){

    char LED=Serial.read();  //LED读取输入
    if(LED=='A')            //判断模式
      mode=0;
     else if(LED=='B')
      mode=1;
     else if(LED=='C')
      mode=2;
    value=analogRead(A0)/4;
    control();             //调用contol
 }

 void control(){           //三种LED灯模式
  if(mode==0){
      analogWrite(4,255);
    }
    else if(mode==1){
      analogWrite(4,90);
    }
    else if(mode==2){
      analogWrite(4,value);
    }
 }
