24V to 5V/12V降压电路设计

已于 2024-04-10 11:34:33 修改
阅读量3.6k 收藏 18
点赞数 6
分类专栏： graduation project 文章标签： 嵌入式硬件 stm32 mcu 硬件工程
于 2024-03-03 19:27:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ws52564/article/details/136436081
版权

一、寻找与尝试

        现阶段需要设计一个24V to 5V/12V降压电路为MCU和各个外设供电，在b站刷视频的时候，看到一个up主推荐反激电源设计，链接如下：

做一个可以升压 降压 负压 的万能开关电源模块_哔哩哔哩_bilibili

         视频大致意思就是要根据LT8302的数据手册进行设计。视频中介绍说连变压器都已经给出了型号，很方便于设计。但是当我开始设计时，发现变压器很难买（也有可能是我之前没买过）。。。


        文中说明了匝数比的重要性，同时也给出了参考电路，和设计步骤，如果我想输出5V，预先忽略其他因素，需要3：1的高频隔离变压器。我上淘宝购买，基本上成本都是25往上定做。相对于升降压电路基本拓扑结构的简单几个元件都可以组装，这个性价比就低了，也没这个必要了。

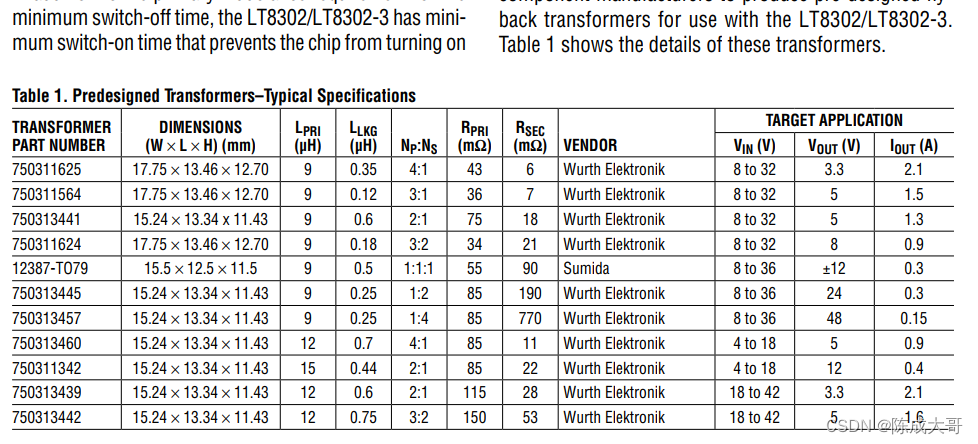

        下图为推荐的变压器型号。

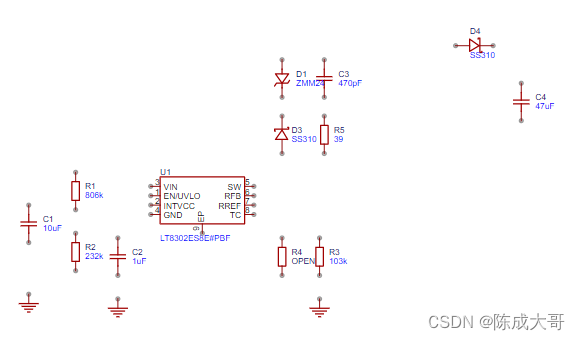

        下图是我尝试一半的电路图。


二、设计

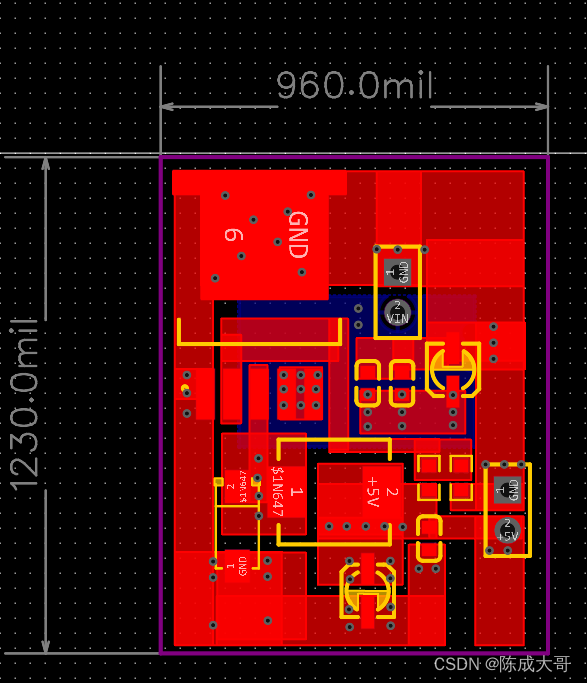

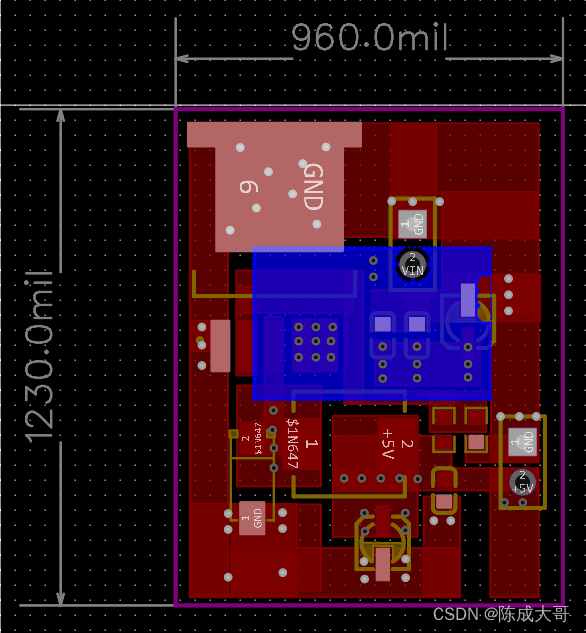

        之后用XL4015进行降压也可以满足设计的降压要求。




三、附录

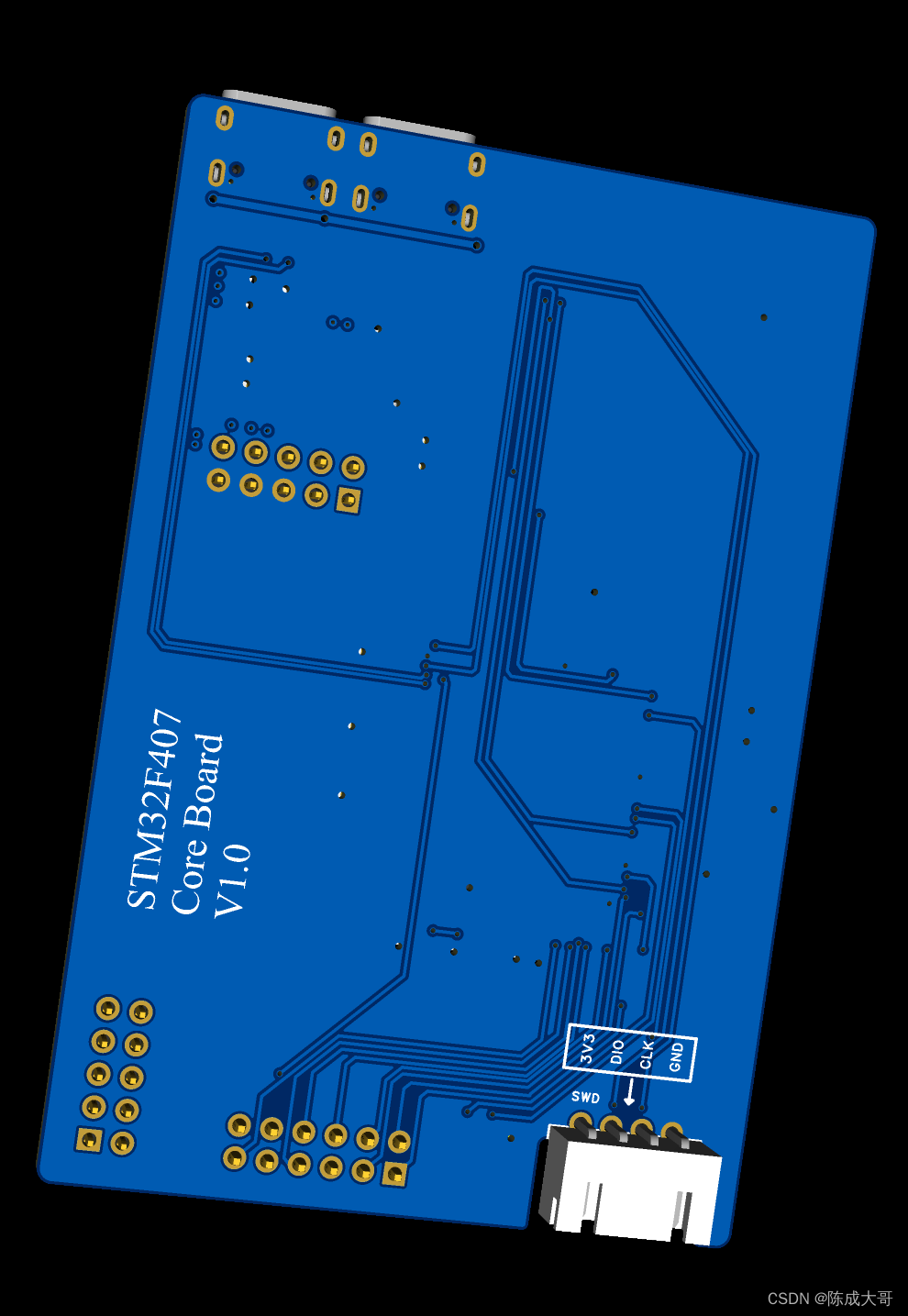

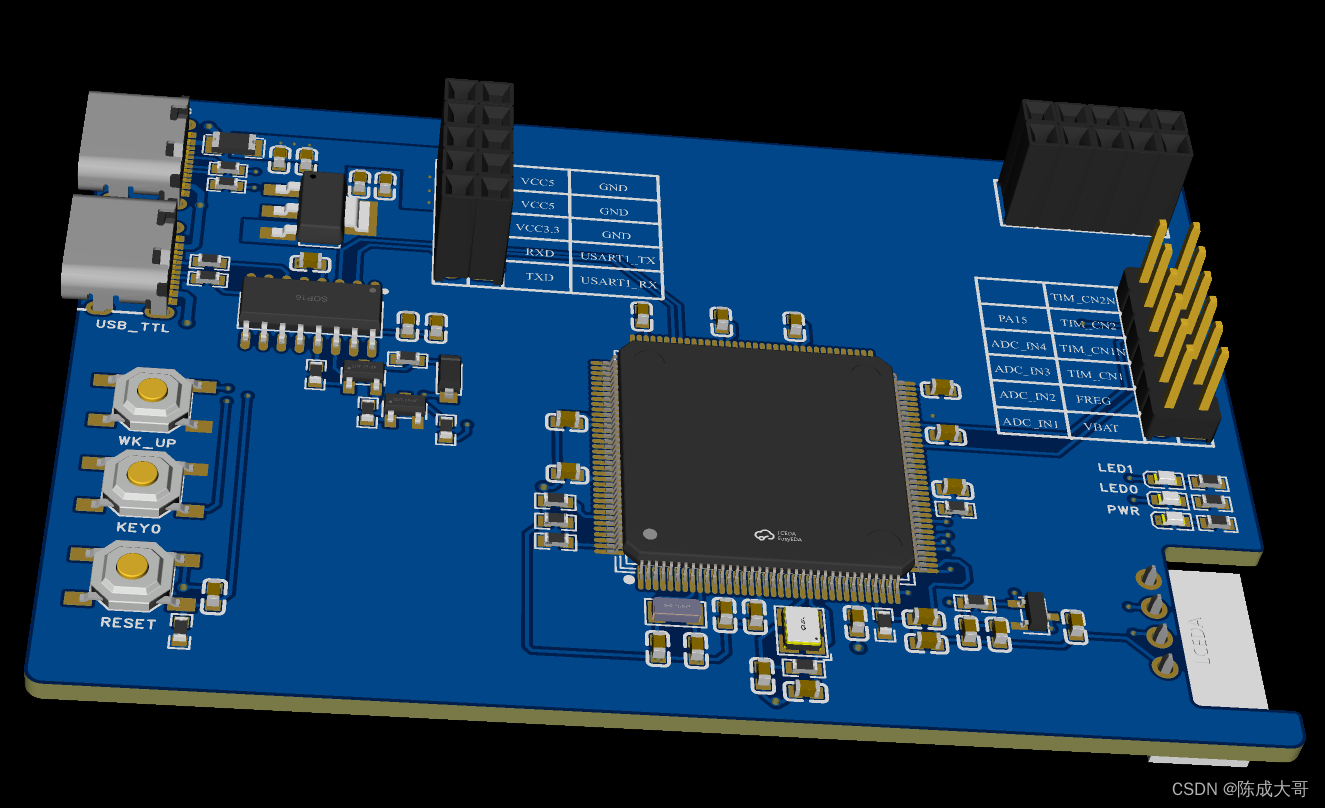

        设计了基于STM32F407ZGT6的最小核心板


四、结语

        等待元件到，后续要调试，进行迭代升级
