有向图和无向图的相关概念

图的定义:

　　图在数据结构中是中一对多的关系，一般分为有向图与无向图

　　常用 邻接矩阵 或者 邻接链表 来表示图中结点的关系

　　⑴图是由顶点集V和顶点间的关系集合E（边的集合）组成的一种数据结构
　　⑵用二元组定义为：G=（V,E）。

例如：

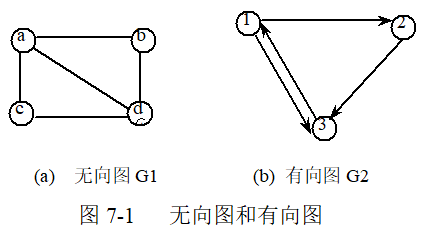

对于图7-1所示的无向图G1和有向图G2，它们的数据结构可以描述为：

　　　　　　G1=(V1,E1)， 其中 V1={a,b,c,d},E1={(a,b),(a,c),(a,d),(b,d),(c,d)},
       　　        G2=(V2,E2)，其中 V2={1,2,3}, E2={<1,2>,<1,3>,<2,3>,<3,1>}。

有向图与无向图

　　　　⑴在图中，若用箭头标明了边是有方向性的，则称这样的图为有向图，否则称为无向图。

　　　　如图7-1中:
   　　　　　　①G1为无向图，   ②G2 为有向图。
　　　　⑵在无向图中:一条边（x,y）与（y,x）表示的结果相同，用圆括号表示，
　　　　⑶在有向图中:一条边<x,y>与<y,x>表示的结果不相同，故用尖括号表示。<x,y>表示从顶点x发向顶点y的边，x为始点，y为终点。
　　　　⑷有向边也称为弧，x为弧尾，y为弧头,则<x,y>表示为一条弧, 而<y,x>表示y为弧尾，x为弧头的另一条弧 。

完全图/稠密图/稀疏图：

　　⑴具有n个顶点，n(n-1)/2条边的图，称为完全无向图，
　　⑵具有n个顶点，n(n-1) 条弧的有向图,称为完全有向图。
　　⑶完全无向图和完全有向图都称为完全图。
　　⑷对于一般无向图，顶点数为n，边数为e，则 0≤e  ≤n(n-1)/2。
　　⑸对于一般有向图，顶点数为n，弧数为e， 则 0≤e≤n(n-1)  。
　　⑹当一个图接近完全图时，则称它为稠密图，
　　⑺当一个图中含有较少的边或弧时，则称它为稀疏图。

度/出度/入度：

　　⑴在图中，一个顶点依附的边或弧的数目，称为该顶点的度。

　　⑵在有向图中，一个顶点依附的弧头数目，称为该顶点的入度。

　　⑶一个顶点依附的弧尾数目，称为该顶点的出度，某个顶点的入度和出度之和称为该顶点的度。

　　⑷若图中有n个顶点，e条边或弧，第i个顶点的度为di，则有  e=1/2 * Σ(1<= i <= n,   di)

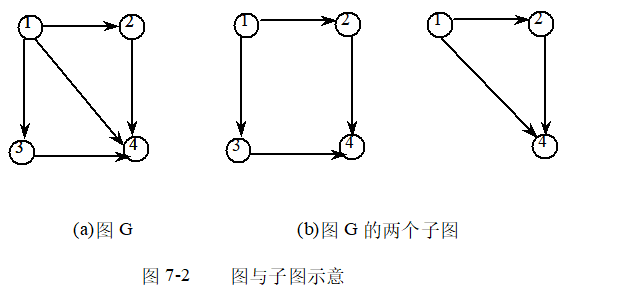

子图

⑴若有两个图G1和G2， G1=(V1,E1)， G2=(V2,E2)， 满足如下条件：
    V2⊆V1  ，E2⊆ E1，即V2为V1的子集，E2为E1的子集，则 称图G2为图G1的子图。

权：
⑴在图的边或弧中给出相关的数，称为权。
⑵权可以代表一个顶点到另一个顶点的距离，耗费
   等，带权图一般称为网。

一个图由多个结点以及边组成。

无向图例子：

　　

　　有向图例子：

　　

从上述例子中可以看出，一个图表是由数个顶点和边组成的。

　　其中，无向图的边是没方向的，即两个相连的顶点可以互相抵达。

　　而有向图的边是有方向的，即两个相连的顶点，根据边的方向，只能由一个顶点通向另一个顶点。（当然，如有向图例子中的2和3，由于有两个指向对方的方向，所以2和3是互通的。）

完全图

连通图：如果一个无向图从每一个顶点到其他顶点都存在一条路径，则称该无向图为连通图

强连通图：具有这样的性质的有向图称为是强连通的，如果不是强连通的，

弱连通图：它的基础图，即去掉弧上的方向所形成的的图，是连通的，那么该有向图称为弱连通的

完全无向图：具有n个顶点，并具有n(n - 1)/2 条边的图，称为完全无向图（每个顶点到其他顶点都有边），连通图

完全有向图：具有n个顶点，并且具有n(n - 1) 条边的有向图，称为完全有向图（每个顶点到其他顶点都有相互两条边），强连通图

完全图：完全无向图和完全有向图都称为完全图

邻接矩阵

定义：
设无向图G=(V,E)G=(V,E),其中顶点集V=v0,v1,v2,...,vnV=v1,v2,...，边集E=e0,e1,e2,...,eεE=e1,e2,...,eε。用aijaij表示顶点vivi与顶点vjvj之间的边数，可能取值为0,1,2,…，称所得矩阵A=A(G)=(aij)n×nA=A(G)=(aij)n×n为图G的邻接矩阵

性质：

类似地，有向图D的邻接矩阵A(D)=(aij)n×nA(D)=(aij)n×n, aijaij表示从始点vivi到终点vjvj的有向边的条数，其中vivi和vjvj为D的顶点

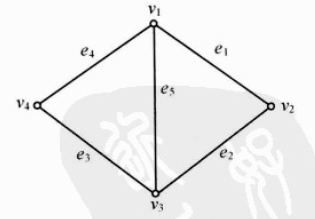

示例，求图所示简单图的邻接矩阵？

解：根据定义，可求得该无向图的邻接矩阵为

注：邻接矩阵是描述图的一种常用的矩阵表示。

关联矩阵

定义：
设任意图G=(V,E)G=(V,E)，其中顶点集V=v1,v2,...,vnV=v1,v2,...,vn，边集E=e1,e2,...,eεE=e1,e2,...,eε。用mijmij表示顶点vivi与边ejej关联的次数，可能取值为0,1,2,…，称所得矩阵M(G)=(mij)n×εM(G)=(mij)n×ε为图G的关联矩阵

类似地，有向图DD的关联矩阵M(D)=(mij)n×εM(D)=(mij)n×ε的元素mi×jmi×j定义为：

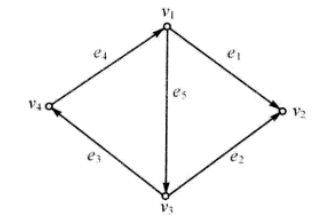

示例，求图中有向图的邻接矩阵和关联矩阵

解：根据定义，可求得该有向图的邻接矩阵:

关联矩阵:

注：关联矩阵是描述图的另一种矩阵表示。
