目录：

1. 硬件介绍
2. 电路搭建
3. 程序编写

注：本文只作学习记录，参考价值不大

1. 硬件介绍

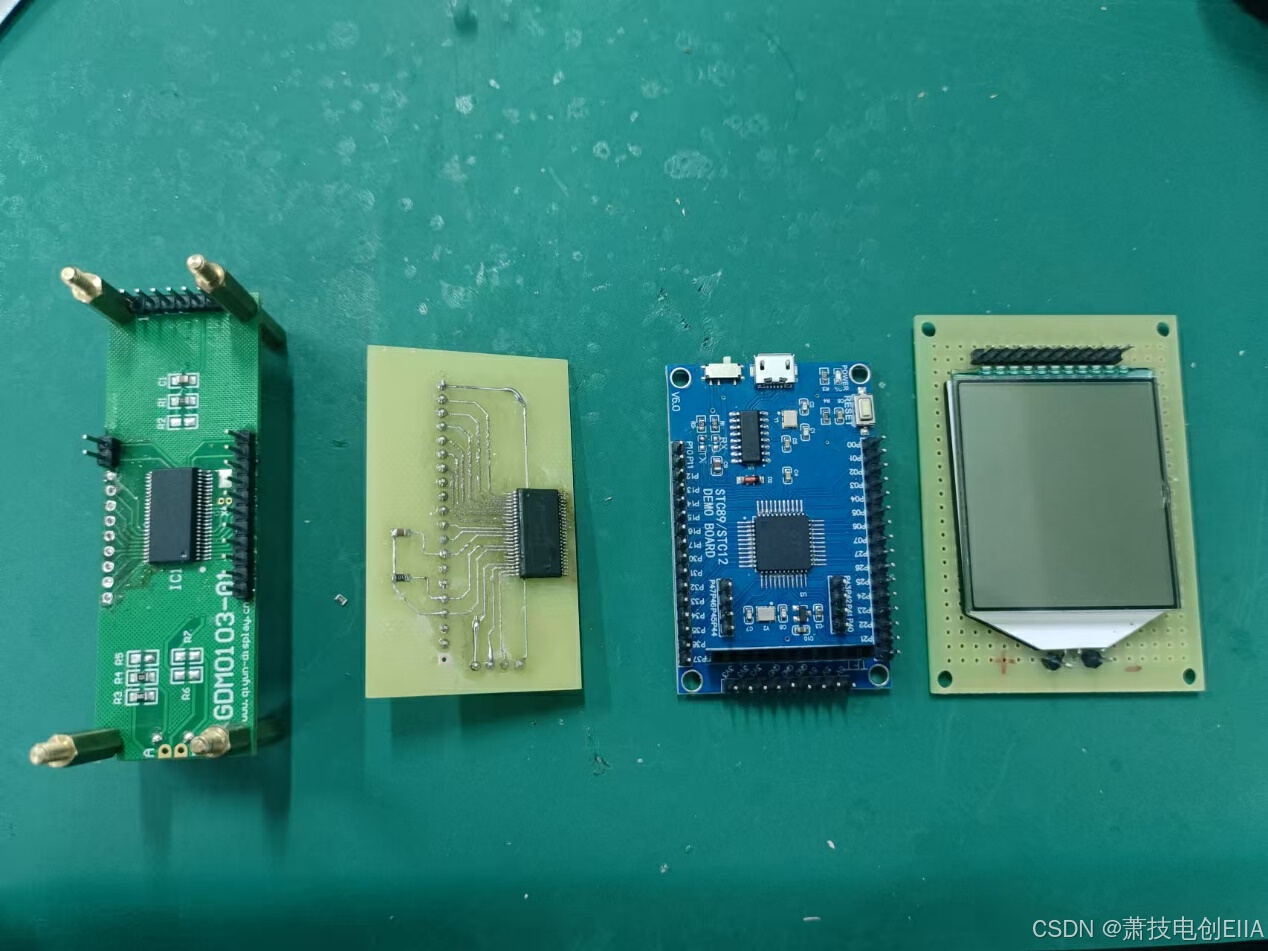

从左到右依次分别为HT1621模块（淘宝购买），HT1621模块（雕板机自制），stc12单片机，LCD液晶屏

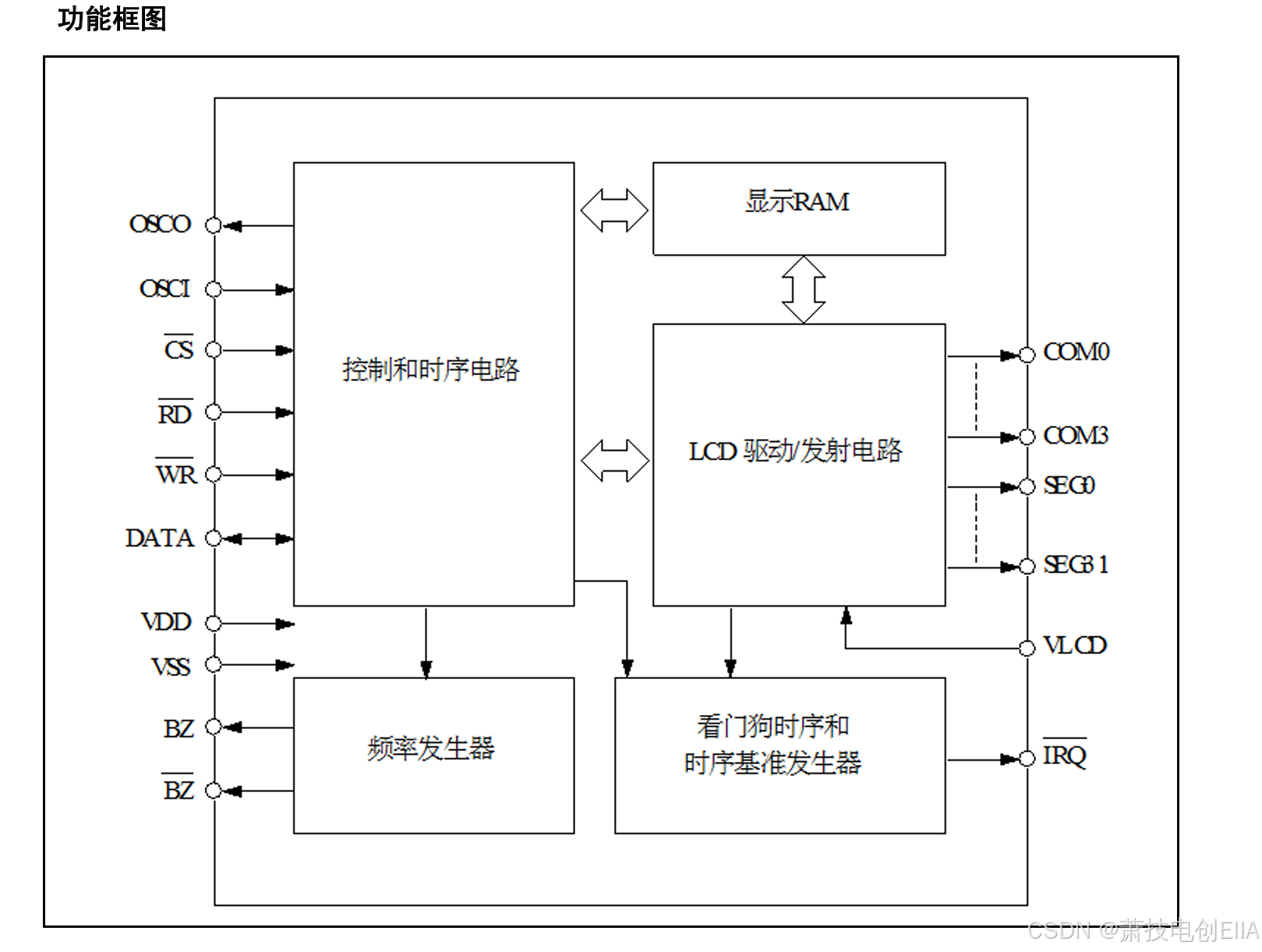

HT1621是128点内存映象和多功能的LCD驱动器HT1621的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。 用于连接主控制器和HT1621的管脚只有4或5条，HT1621还有一个节电命令用于降低系统功耗

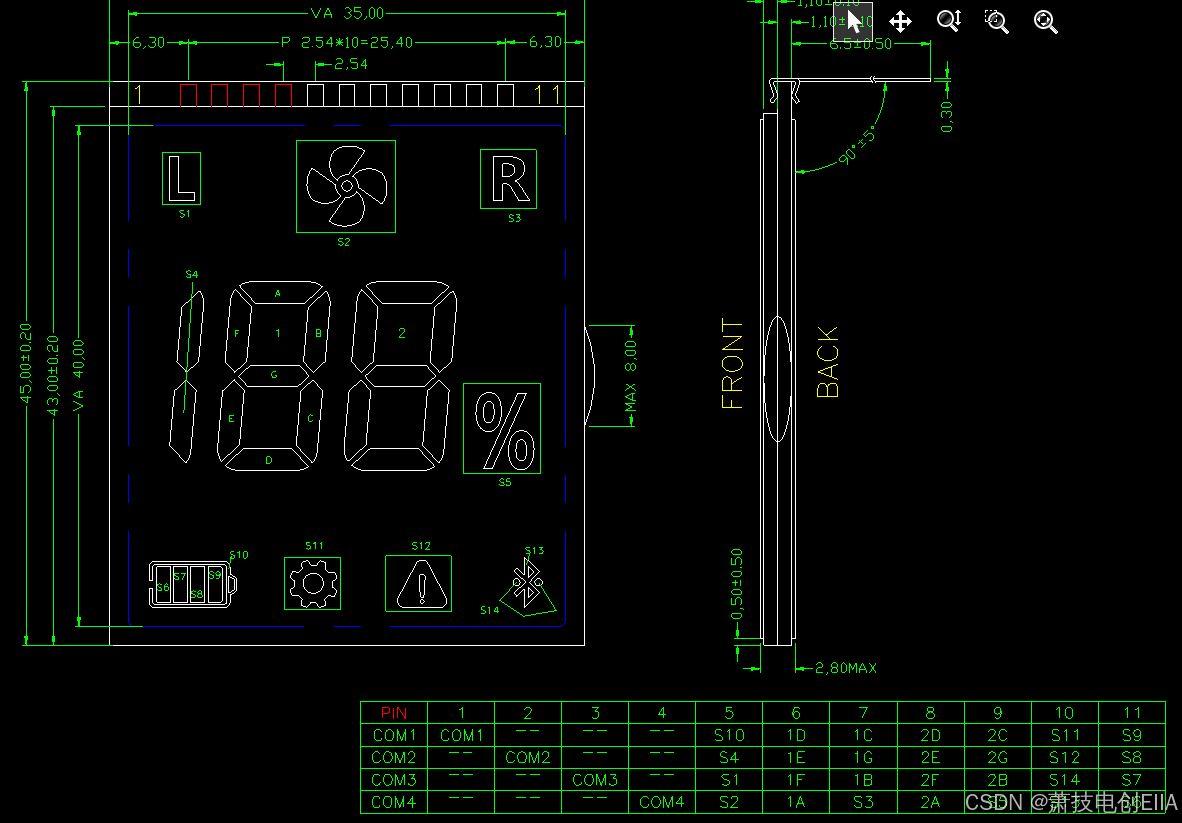

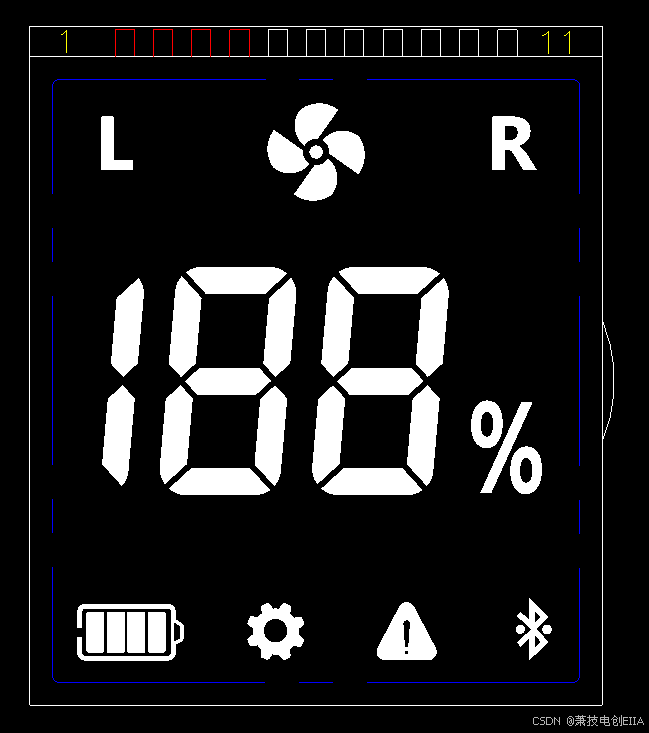

Lcd显示屏

屏幕的功率极低适合工作在低功耗场所，这里我们将屏幕运用在遥控器上

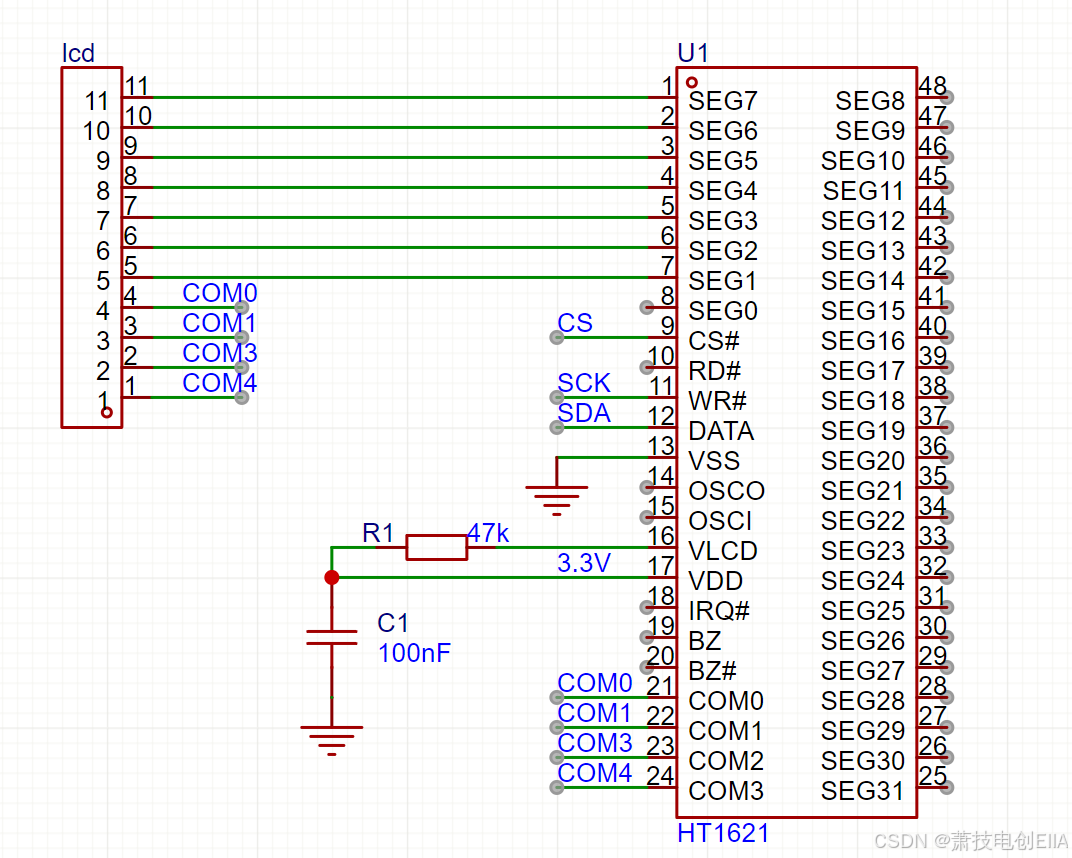

1. 电路搭建只需要三根线就可以完成对HT1621的控制再由HT1621控制LCD显示屏
2. 程序编写

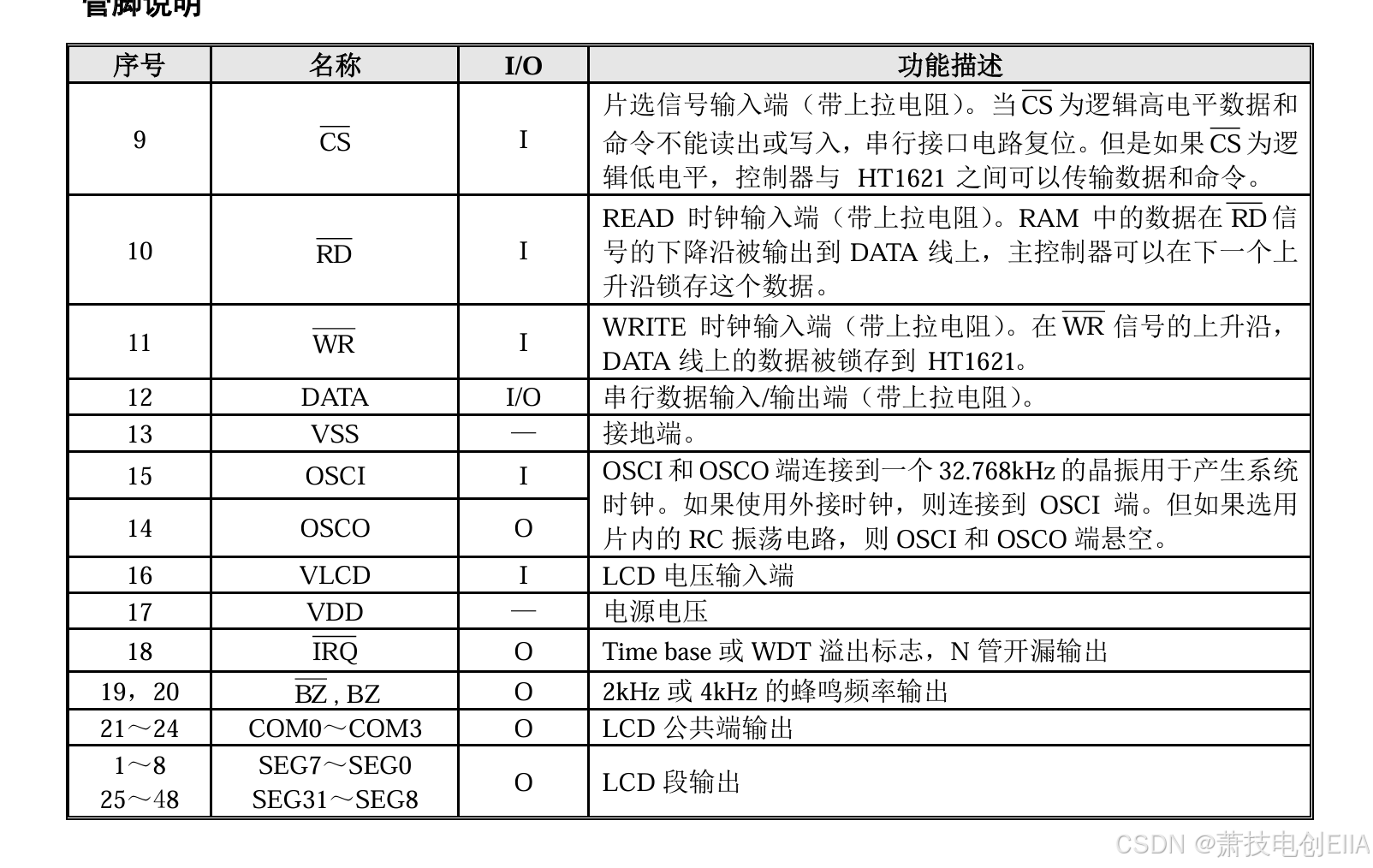

CS，WR，DA三个管脚作为控制管脚

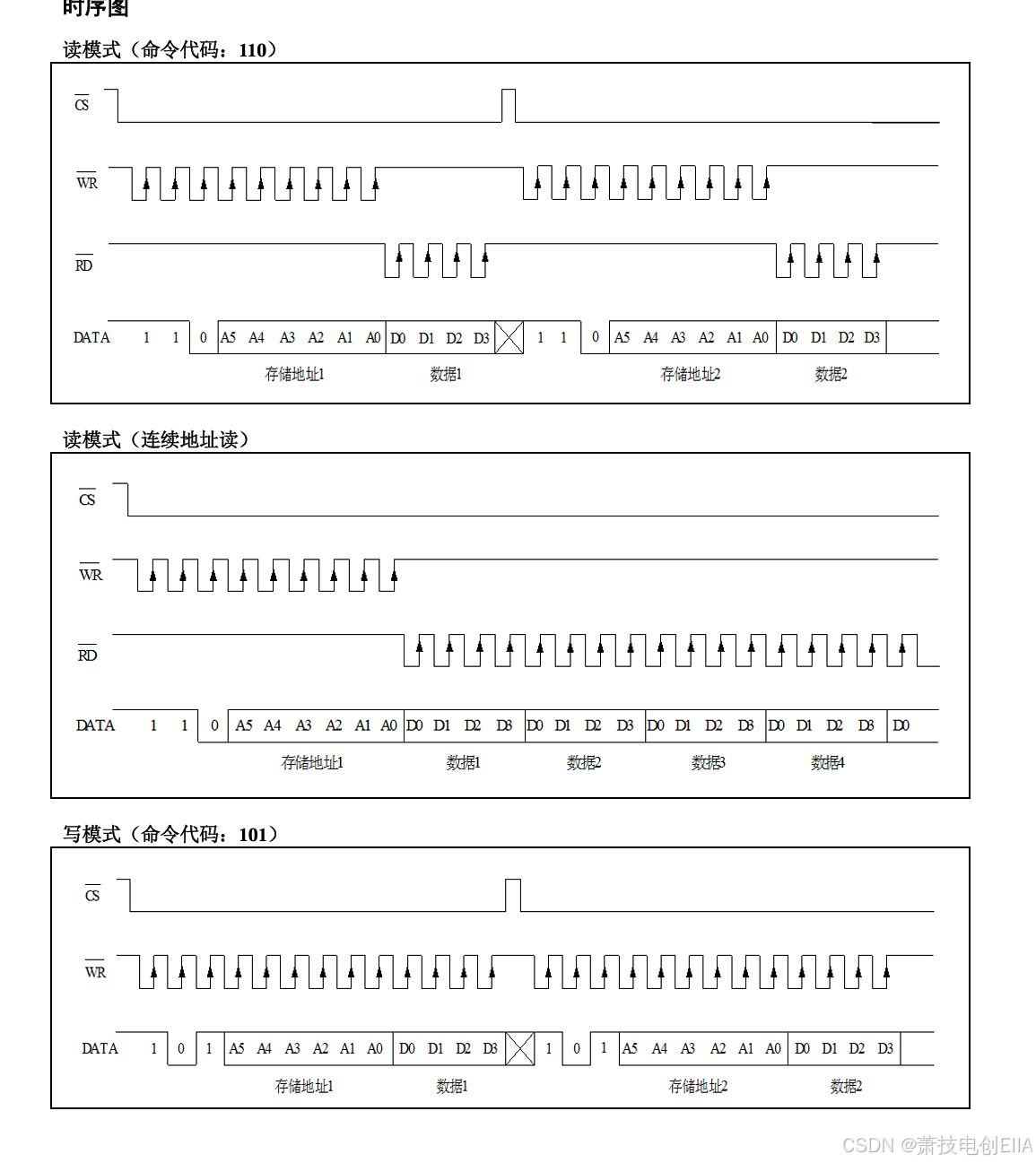

静态显示存储器（RAM）结构为32×4位，贮存所显示的数据。RAM的内容直接映射成LCD驱动器 的内容。通过读，写和读-修改-写的命令把数据存储到RAM中。RAM中的内容映射至LCD的过程如下 表所示：

那么如何控制输出呢？

若是要在第一个数码管处输出一个数字6

那就要在P0-P7口输出一个0xfc1111 1110

我把链接放在这里通过网盘分享的文件：123

链接: https://pan.baidu.com/s/1oBMObEJsAnni3cLW3UBqVg?pwd=7k6c 提取码: 7k6c

博客内容较粗略，感兴趣的可以私信我一起交流
