华为eNSP实验：Eth-Trunk LACP模式

华为eNSP实验中的Eth-Trunk LACP模式是一种高级网络配置，旨在通过聚合多个物理链路来创建一个逻辑链路，以增加带宽和提供链路冗余。LACP（Link Aggregation Control Protocol）是一个关键的协议，它支持这种链路聚合技术的动态分配和调整。

下面将深入探讨Eth-Trunk LACP模式的配置和应用：

1. LACP的基本概念

   • 定义与功能：LACP允许多个物理链路捆绑成一个逻辑链路，实现带宽的负载均衡及提高网络传输效率和可靠性。此外，它还支持链路冗余和动态调整，优化资源利用并提高网络安全性。
   • 工作模式：Eth-Trunk支持手工负载分担模式和LACP模式两种工作模式。如果两端设备均支持LACP协议，推荐使用LACP模式；否则，需要使用手工负载分担模式。

2. Eth-Trunk LACP模式的特点

   • 链路聚合的优势：通过合并多条物理链路，Eth-Trunk能够有效地增加网络带宽，提高数据传输速率和网络的可靠性。
   • 灵活性与简便性：LACP模式支持在网络拓扑变化时自动重新配置捆绑关系，无需人工干预，大大简化了网络管理工作。

3. 配置步骤详解

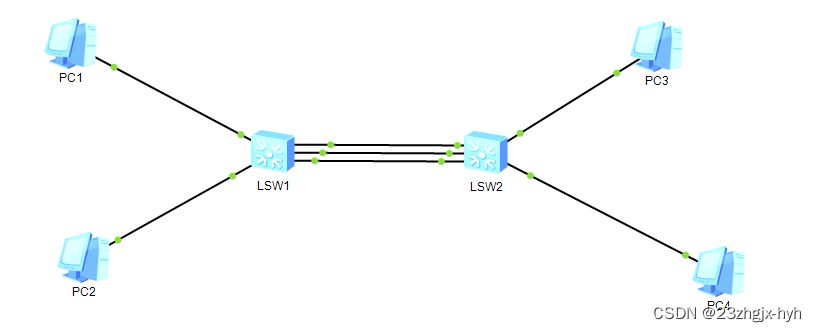

   • 实验环境搭建：首先需要在两台交换机上配置VLAN，并将相应接口划入这些VLAN。接着，创建Eth-Trunk并设置为LACP模式，将接口加入Eth-Trunk并配置为trunk模式，允许指定的VLAN通过。
   • 关键命令：例如，在华为交换机上配置LACP模式需执行sysname LSW1、vlan batch 10 20等命令进行基础设置，然后通过interface Eth-Trunk 1、mode lacp-static等命令启用并配置Eth-Trunk。

4. 故障处理与优化

   • 常见故障及其解决方法：若Eth-Trunk不能UP或流量负载分担不均，应检查两端设备的接口状态、LACP配置是否匹配以及网络连线是否正常。
   • 性能优化建议：合理设置活动接口的上限阈值和接口优先级，可以更高效地利用网络资源，同时保证网络的高可靠性。

5. 案例分析与最佳实践

   • 动态LACP模式的应用：在某些特殊情况下，如服务器重启后配置丢失，采用动态LACP模式能够在LACP协商失败时仍保证二层转发，从而确保网络服务的连续性。
   • 配置验证与监控：通过执行display eth-trunk命令查看Eth-Trunk的状态信息，验证配置是否正确，并监控链路的状态变化。

总之，Eth-Trunk LACP模式是提升网络性能和可靠性的有效手段。通过精确配置和合理管理，网络管理员可以利用这一技术实现高效的网络架构，满足日益增长的数据传输需求。

1）LSW1的命令

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]vlan batch 10 20            //配置vlan10和20
[Huawei]int g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-t access      //接口的类型为access
[Huawei-GigabitEthernet0/0/4]port default vlan 10   //将接口划入vlan10
[Huawei-GigabitEthernet0/0/4]quit
[Huawei]int g0/0/5
[Huawei-GigabitEthernet0/0/5]port link-t access       //接口的类型为access
[Huawei-GigabitEthernet0/0/5]port default vlan 20  //将接口划入vlan20
[Huawei-GigabitEthernet0/0/5]quit
[Huawei]sys LSW1
[LSW1]int Eth-Trunk 1         //创建Eth-Trunk 1
[LSW1-Eth-Trunk1]mode lacp-static       //配置工作模式为静态LACP模式
[LSW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3   //将g0/0/1到g0/0/3加入成员接口
[LSW1-Eth-Trunk1]port link-t trunk     //配置链路组的类型为trunk模式
[LSW1-Eth-Trunk1]port trunk allow-pass vlan 10 20  //允许通过vlan10和20

（2）LSW2的命令

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sys LSW2
[LSW2]vlan batch 10 20
[LSW2]int g0/0/4
[LSW2-GigabitEthernet0/0/4]port link-t access
[LSW2-GigabitEthernet0/0/4]port default vlan 10
[LSW2-GigabitEthernet0/0/4]int g0/0/5
[LSW2-GigabitEthernet0/0/5]port link-t access
[LSW2-GigabitEthernet0/0/5]port default vlan  20
[LSW2-GigabitEthernet0/0/5]quit
[LSW2]int eth-trunk 1
[LSW2-Eth-Trunk1]mode lacp-static
[LSW2-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3
[LSW2-Eth-Trunk1]port link-t trunk
[LSW2-Eth-Trunk1]port trunk allow-pass vlan 10 20

（3）查看信息

display eth-trunk

（4）接手动定义阈值

[LSW1]int eth-trunk 1
[LSW1-Eth-Trunk1]max active-linknumber 2
[LSW1]display eth-trunk

4）将LACP的优先级修改为99

[LSW1]int eth-trunk 1
[LSW1-Eth-Trunk1]lacp priority 99    //将LSW1的优先级改为99
[LSW1]display eth-trunk

然后继续查看Eth-Trunk的信息

display eth-trunk

5）将接口G0/0/2和G0/0/3的优先级修改为88

[LSW1]int eth-trunk 1
[LSW1-Eth-Trunk1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]lacp priority 88     //将接口g0/0/2的优先级改为88
[LSW1-GigabitEthernet0/0/2]quit
[LSW1]int g0/0/3
[LSW1-GigabitEthernet0/0/3]lacp priority 88     //将接口g0/0/3的优先级改为88
[LSW1-GigabitEthernet0/0/3]quit
[LSW1]display eth-trunk

继续查看Eth-Trunk的信息
display eth-trunk

开启抢占功能

[LSW1]int eth-trunk 1
[LSW1-Eth-Trunk1]lacp preempt enable        //开启抢占功能
[LSW1-Eth-Trunk1]quit
[LSW1]display eth-trunk
