【软考】数据库系统 - ER模型

一、ER模型介绍

1.1 定义

ER模型即实体-关系模型（Entity-Relationship Model），是数据库设计中被广泛用作数据建模的工具。ER图即实体-关系图，用于图形化地表示数据库中的实体、属性和实体之间的关系。

1.2 组成

• 实体：用矩形框表示，代表现实世界中任何可以被认知、区分的事物。
• 属性：用椭圆框表示，代表实体的特性，如学生的学号、姓名等。
• 关系：用菱形框表示，代表实体之间的联系，如学生和课程之间的多对多关系。

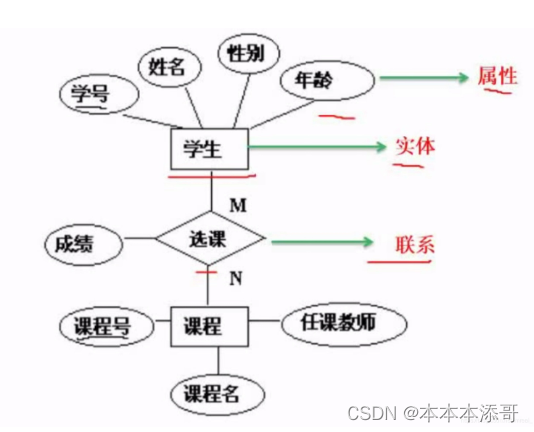

  图注：在ER模型中，其中学生和课程之间具有多对多关系
• 矩形表示实体(如学生,课程)
• 椭圆表示属性(如学号，姓名，性别，年龄)
• 菱形表示联系(如选课)；

1.3 特点

• 直观易懂
