基于单片机的DDS函数信号发生器

单片机DDS函数信号发生器设计

该设计以AT89S52为主控芯片，通过控制高性能DDS（直接数字频率合成）芯片AD9834产生不同频率的信号，经过6阶巴特沃兹低通滤波电路，连接数字电位器的运算放大电路，输出信号。可以输出不同频率的正弦波、三角波和方波，使用LCD1602液晶显示屏实时显示输出波形的类型、频率和幅值等信息。

一.引言

函数信号发生器有多种设计方法，本文设计是基于单片机的DDS函数信号发生器。它的基本原理是通过单片机控制DDS芯片产生不同类型、不同频率以及不同幅值的波形信号，这种方法具有精度高、性能稳定的特点，得到了广泛的应用

二.硬件设计

主要包括单片机控制电路、USB供电电路、下载程序电路、按键电路、稳压电路、DDS电路、低通滤波电路、调幅电路以及显示电路。整体设计框图如下图所示。

1.1 单片机控制电路
采用AT89S52单片机作为控制芯片，图2.2所示为单片机控制电路。按下复位按钮K6，复位脚得到VCC的高电平，单片机复位，按钮松开后，单片机开始工作。时钟电路和单片机内部振荡电路一起构成了单片机的内部时钟方式。

1.2 DDS电路

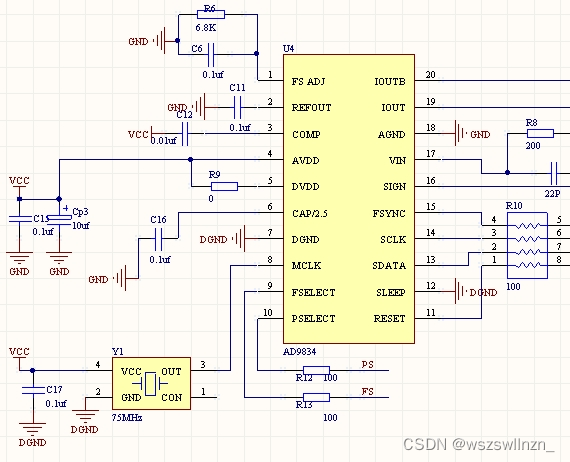

设计采用的是ADI公司生产的一款DDS芯片AD9834。AD9834 是一款低功耗、可编程的波形发生器，它不仅能产生正弦波，还能输出三角波和方波，其时钟频率为75MHz，故最大能产生37.5MHz的信号。AD9834输出的正弦波和三角波的频率、相位都可以通过控制芯片进行编程控制，调节简单，本文通过单片机控制AD9834，进行编程控制，输出波形、频率和幅值。

1.3 滤波电路

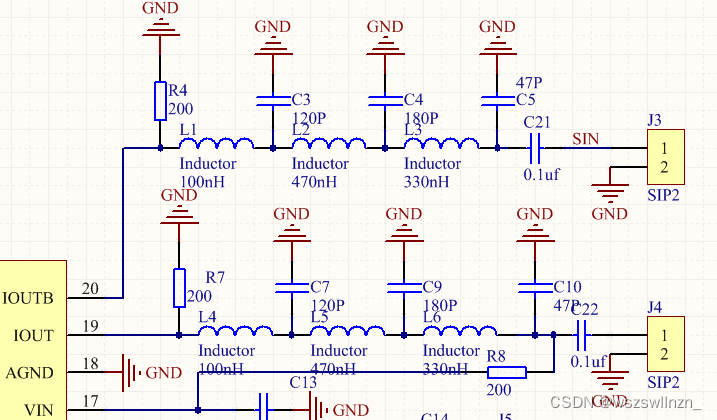

由于DDS芯片产生的信号频率并不是纯净的，且由于各种仪器的相互干扰，所以滤波电路就显得极其重要。因为巴特沃斯滤波器有着最平坦的通带幅频特性，根据本设计需求，阶数增高，滤波效果就越好。

1.4 稳压电路

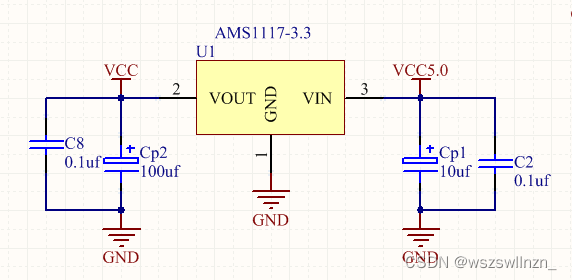

采用AMS1117-3.3V芯片，将主电路电源5V稳压为3.3V，提供给DDS电路（AD9834电路），使其功耗较低。

1.5 按键电路

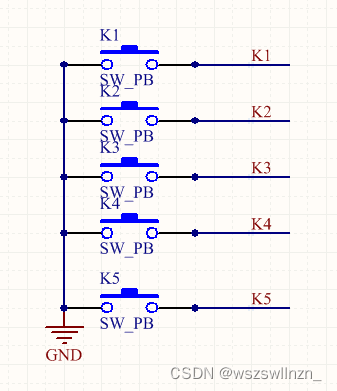

本设计需要通过按键输入所需函数信号的输出波形、频率和幅值，采用独立按键，每个按键占用一个I/O资源口，设计电路简单。按键K1-K5分别连接到单片机AT89S52的P3.2-P3.6引脚，K1是数字按键，可以改变频率值；K2是频率的位选按键；K3是增加幅值按键；K4是减小幅值按键；K5是波形选择按键。

1.6 调幅电路

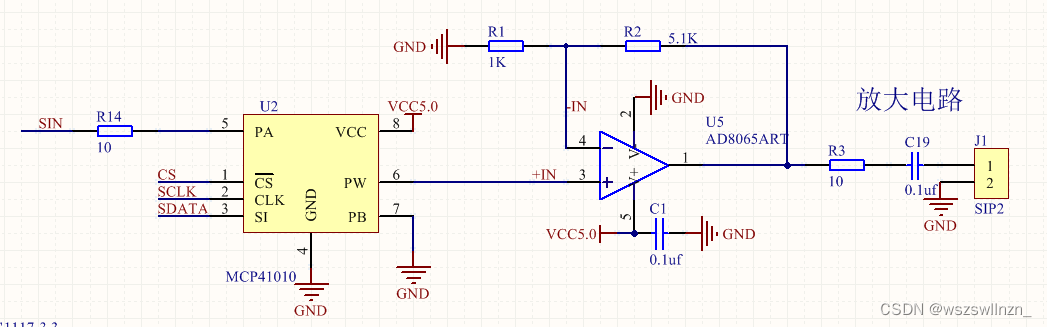

由于要使输出波形的幅值可调，所以在DDS的输出端加上一个数字电位器MCP41010和运算放大器AD8065，对运算放大器使用单电源5.0V进行供电，后续6倍放大，数字电位器MCP41010的片选CS、CLK、SI端口分别连接单片机的P1.0、P1.2、P1.3，如下图所示。

1.7 供电与下载电路
采用自锁开关，USB供电方式，给单片机主电路供电，下载采用ISP在线烧写程序方式。

1.7 显示电路

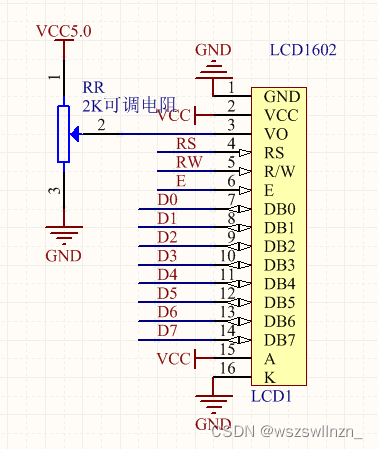

显示采用LCD1602液晶实现。液晶显示屏的DB0-DB7端口分别与单片机的P0.0-P0.7连接；RS、RW、E端口分别与单片机的P2.1、P2.2、P2.3连接，通过编写程序在液晶上显示信息，第一行显示幅值“am”，单位是“V”、波形类型，第二行显示频率值和位选信号；引脚VO外接一个2K可调电阻器，可以通过改变其阻值，调节液晶显示屏的亮度。

二.软件设计

采用模块化设计。 主要优点是：单个模块比起一个完整的程序易编写、调试及修改，程序的易读性好，程序的修改可局部化、模块可以共存，一个模块可以被多个任务在不同条件下调用。
本程序设计主要分为main主函数、AD9834部分、按键部分、LCD1602显示部分。设计流程图如下图所示。

2.1 AD9834写入数据

AD9834拥有三个标准串行接口，分别是引脚13（SDATA）、引脚 14（SCLK）、引脚14（FSYNC），分别连接单片机P1.3、P1.2和P1.1端口。SCLK是串行时钟输入，为内部时钟，下降沿触发SDATA，16位串行数据字通过端口SDATA输入。当时序时间为SCLK的下降沿时，16位数据被依次被读入AD9834，FSYNC处于低电平时输入有效，当它位于高电平时，数据不能被输入，SDATA更新。所以FSYNC可以被用作片选信号，当FSYNC保持低电平时，新的控制字被写入AD9834中，当FSYNC保持上升沿时，可以从引脚19、引脚20输出信号。
AD9834开始写入16位数据代码：

void AD9834_Write_16Bits(unsigned int Data)	//向AD9834要写入的16位数据
{

    unsigned char i = 0 ;
SCLK=1;
FSYNC=1;
    FSYNC=0;  //低电平使数据有效
    for(i=0 ;i<16
