使用边缘端口保护汇聚、接入交换机，防止环路图解

汇聚交换机:251.114

核心交换机：251.1

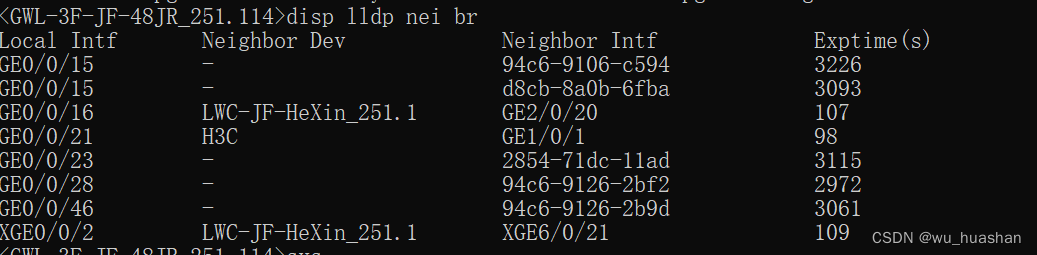

从上图可以知道，251.114这个汇聚交换机的16口和2口都上联到核心交换机，形成环路。为什么没有瘫痪呢？看下图

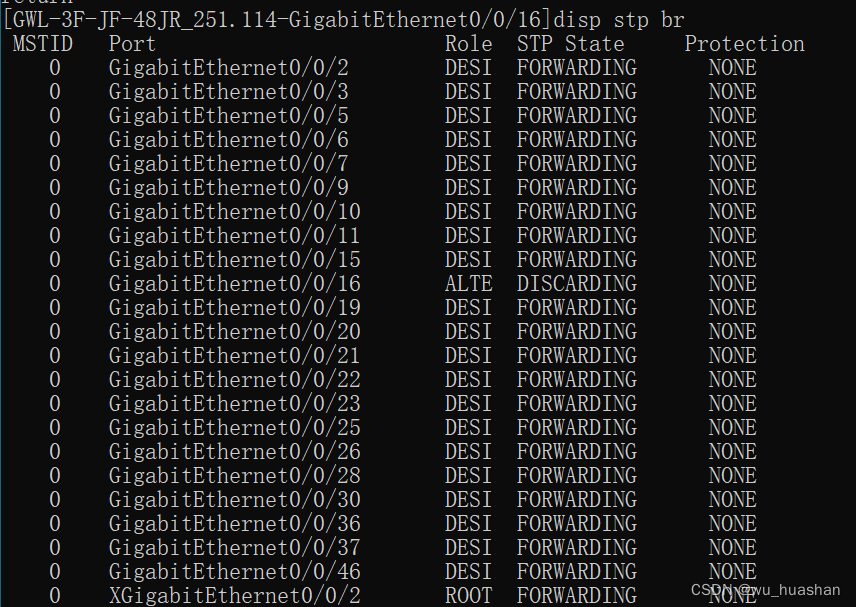

如上图所示，汇聚交换机的2号口是上联到核心的，16口处于discarding状态被断开。自然无法形成环路，如何保护的呢？

从上图可知道，16口用了stp edged-port enable ，说明是边缘端口，如果接入stp交换机，马上被断开。

这个文章是专门描述用边缘端口防止环路的方法。用disp lldp nei br 可以看到环路在哪几个端口，然后用disp stp  br 查看环路的状态，及时的拔掉网线（不拔掉好像也没有问题，有边缘端口保护）

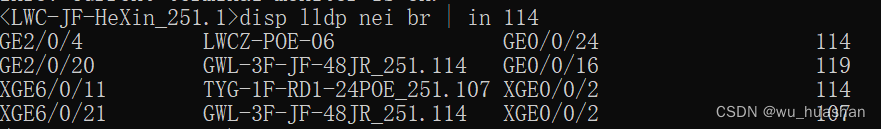

在核心交换机251.1上是什么状态呢？看图

显然核心交换机的20口和21口同时接入了一台名字叫GWL...251.114的设备。但因为在251.114内设置了边缘端口保护，因此没有任何影响。
