其实关于三相桥式全控整流电路我个人认为仿真的难点在于三相电源相角的设置以及触发脉冲的设置。三相电源延迟相角的为依次向后延迟120度,触发脉冲则是在三相桥式不可控整流电路负载电压Ud的自然换向点处施加触发脉冲。因此,首先就是要搞懂在我们所设置的三相电源的基础上先分清楚二极管导通的顺序,然后根据这个顺序依次导通晶闸管。我们先从三相半波不可控整流电路的Simulink仿真开始研究。

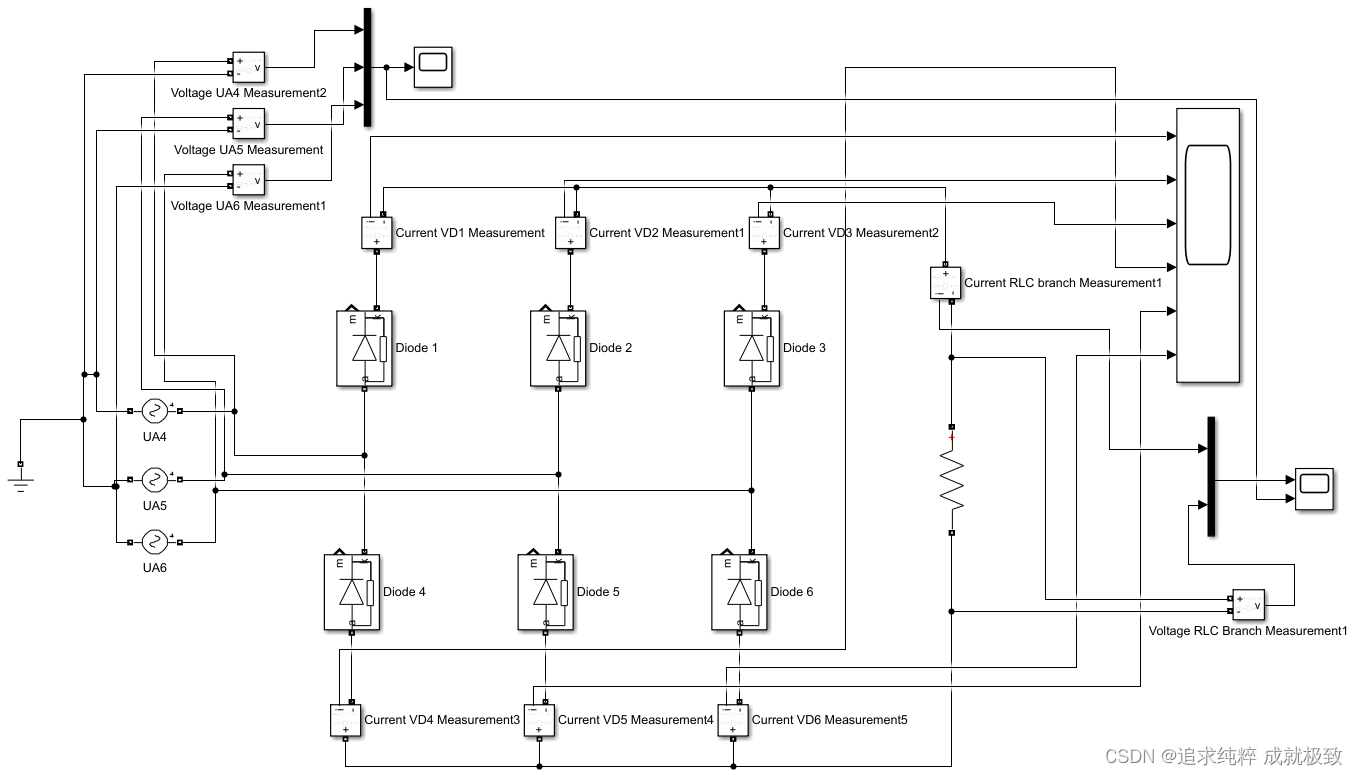

下图是三相桥式不可控整流电路的Simulink仿真模型,如果有读者要参考我的模型进行仿真设计,可以参考我的这个仿真模型,只是我所连接的测量模块较多,得看的仔细一点(真的 very sorry 啊)。
如果有读者需要我的这个仿真,可以去我的主页进行下载。

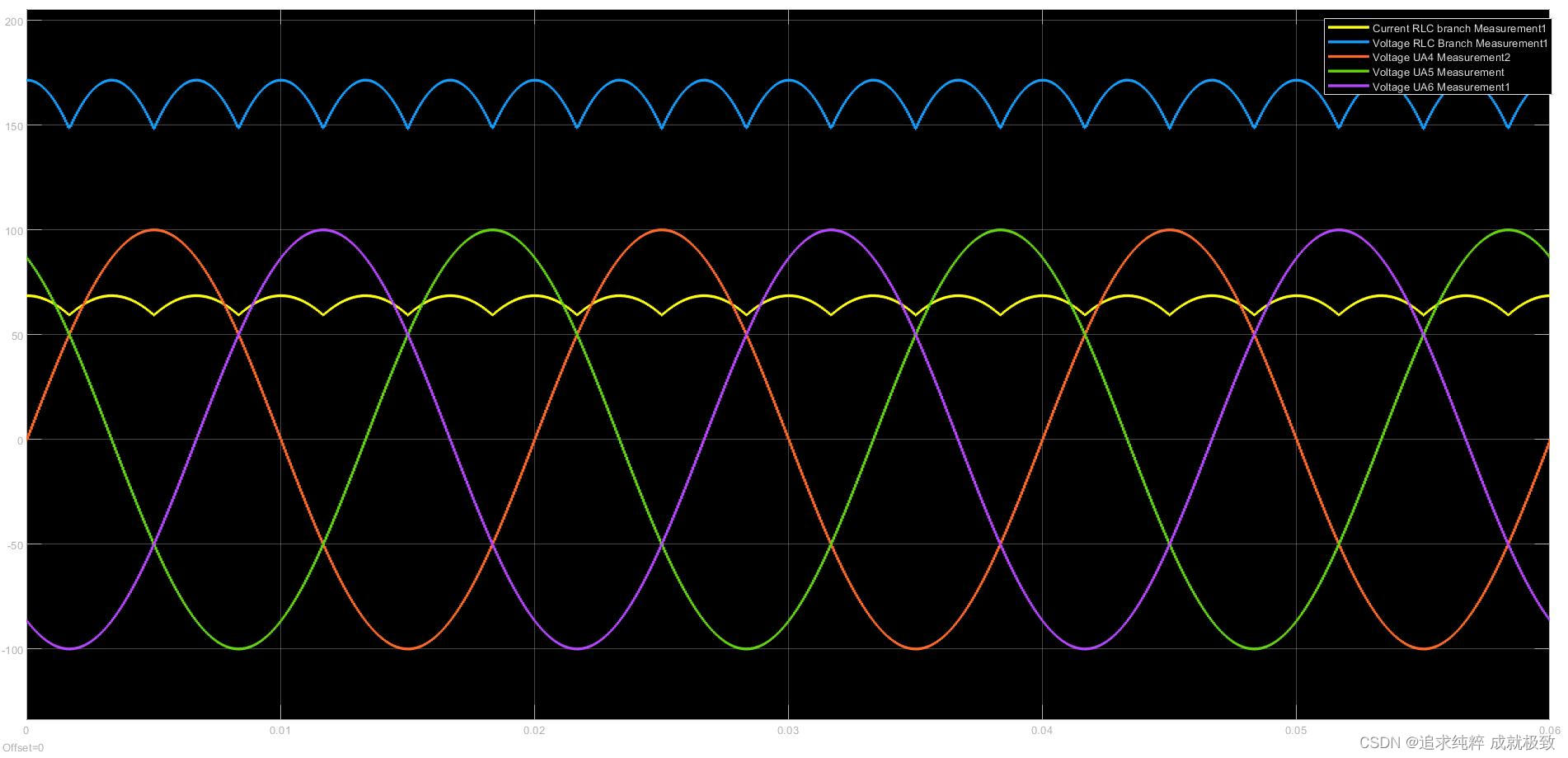

下面是三相桥式不可控整流电路的负载电压波形、负载电流波形以及三相电源电压的波形。
上图中黄色曲线是负载电阻的电流波形,蓝色曲线是负载电压波形,橙色曲线是UA4相电源电压波形,绿色为UA5相电源电压波形,紫色为UA6相电源电压波形。

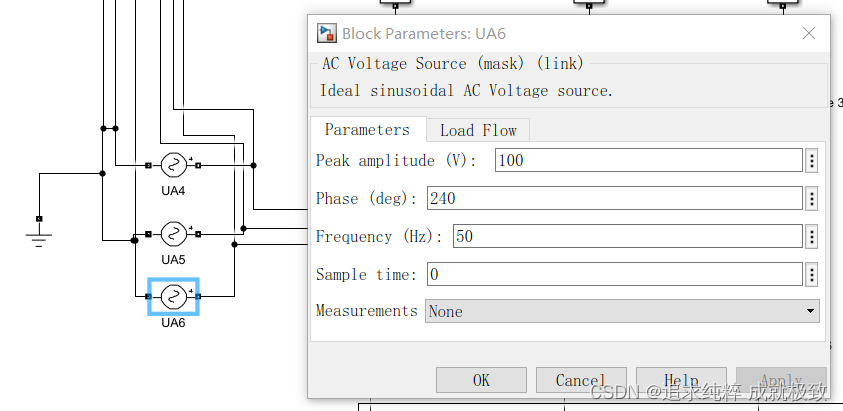

各相电源电压设置结果去下。
