接触器入门介绍

        很基础的一篇介绍接触入门知识，电工们不要笑我，我是搞嵌入式编程的，第一次接触这个，

查看了很多资料，才知道接触器怎么用，在大学也是学的弱电，强电没有接触过。最近有个项目

要控制小功率单相AC220V电机，没法办只能问“度娘”了，总结下，方便用的到的人。

        通过控制开关闭合已达到控制电流通断，从而控制设备启停，已达到自动控制目的。如果是小

功率，可以用三极管、MOS管等，如果要加隔离，加光耦即可，这里要注意器件的额定电流，耐压，

耗散功率(加散热片等措施)。

        也可以选用小型继电器或者固态继电器，参数主要是控制回路电压选择、触点耐压及额定电流。

        功率稍大可以选择IGBT、可控硅或者大固态继电器和中间继电器。

        如果是控制电机频率启停，可以选择接触器，或者变频器。这里我选择的是中间继电器+接触器

方式(便宜，直接选控制回路是直流的接触器，太贵了)。查看了一些接触器资料，开始有点懵逼，慢

慢梳理下，算是明白了，如果我的理解有错，请您留言，谢谢。

        先说接触器选型，有几个参数：

1、控制线圈电压，DC还是AC，然后是电压等级，24,220,380等等；如果控制电压低，触点动作不可靠

      会产生火花，减少触点使用寿命；如果电压高，会烧坏线圈；

2、主触点参数，额定电压和电流，耐压值等，这个就和被控制设备息息相关了；和控制线圈电压没有关系；

3、辅助触点：几个常开，几个常闭；主要是为了自锁或者反馈；可以不用；不能当做主触点使用；会跟随

      主触点一起动作；

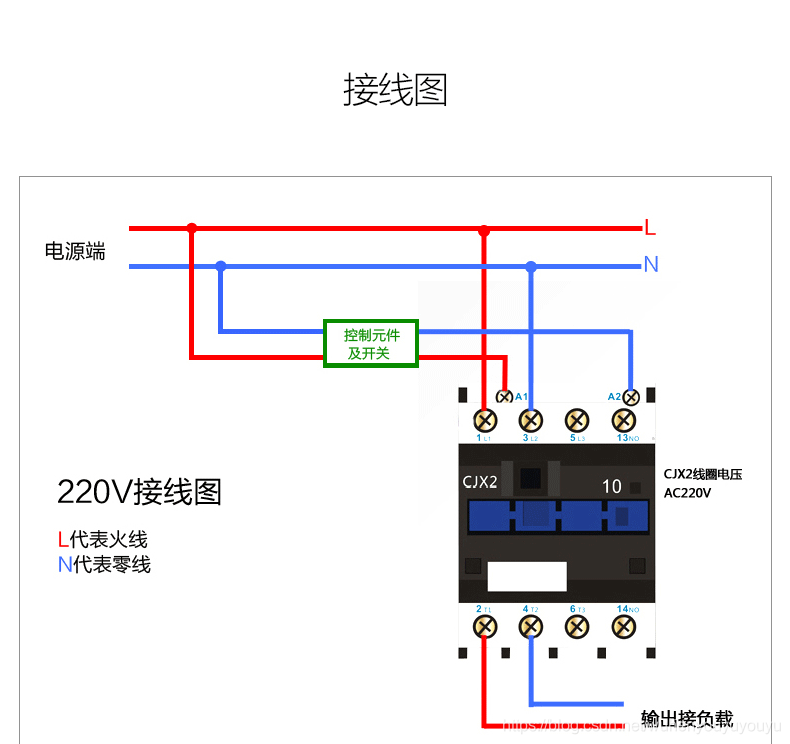

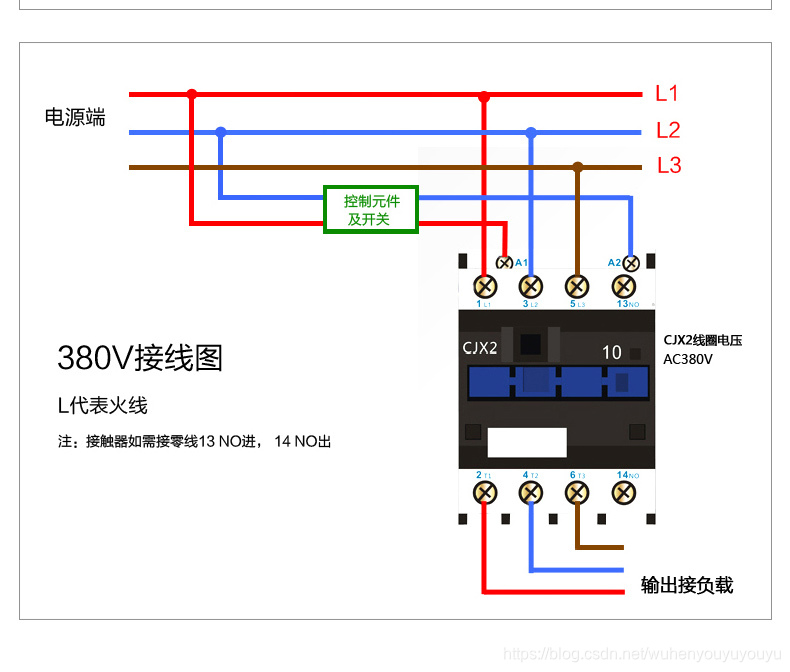

我选的接触器是：控制线圈AC220V，触点：AC380V/18A：

         中间继电器:  控制线圈DC24V，   触点：AC220V/5A；

         控制方案是IO口通过MOS管控制中间继电器，然后中间继电器触点控制接触器线圈，进而控制接触器

主触点闭合，从而达到控制电机启停目的(直接用中间继电器控制电机，功率不够),从而达到弱电控制强电

目的。



品牌推荐：

断路器、接触器：富士、三菱、西门子、施耐德
中间继电器：        松下、和泉、施耐德

小型继电器：       欧姆龙
变频器：                安川、西门子、爱默生
运动控制器：        翠欧

国内有：德力西，正泰等。这里仅仅介绍几个品牌，大家可以根据自己选择性价比高的产品。
