第一代数据汇集单元基本开发完毕，运行也有一年了，做下总结吧，希望能够给大家提供帮助。

4G模块选择的是移远的EC20，通过串口和单片机交互。其实是什么型号并不重要，大体的流程

和注意事项基本都一样。

一、硬件

首先4G模块本身功耗很高，尤其是4G模块刚上电开机瞬间，会有一个大的电流脉冲，这里我们

选择的芯片本身参数符合指标，但是实际使用时候，发现有一些模块损坏问题，现场反馈是后台

没有数据，查问题发现是MCU不断在重启，在查发现是4G模块重启导致MCU复位，再分析是4G

电源貌似处于一种震荡状态。查看正常4G电源启动波形，发现有一个电流脉冲，电压有个起伏，

硬件工程师建议是换取更大电流的IC芯片，我是在软件上把每次连接关闭4G电源流程去掉，减少

4G电源冲击，现场设备升级软件测试半年，没有发现问题。

二、软件

4G模块本身的AT指令不复杂，我采用消息地图（请看AT指令的一种解析想法）方案。

消息地图：

const static msg_t c_tMSGMap[]  =  {
    {"ATE0\r\n",                lte_4g_protocol_default_send},
    {"ATE0\r\n",                lte_4g_protocol_default_send},
    {"ATE0\r\n",                lte_4g_protocol_default_send},
    {"ATE0\r\n",                lte_4g_protocol_default_send},
    {"AT+CPIN?\r\n",            lte_4g_protocol_CPIN},
    {"AT+CSQ\r\n",              lte_4g_protocol_CSQ},
    {"AT+CREG?\r\n",            lte_4g_protocol_CREG},
    {"AT+CGREG?\r\n",           lte_4g_protocol_CGREG},
    {"AT$MYNETCON",             lte_4g_protocol_MYNETCON},          //设置APN
    {"AT$MYNETCON1",            lte_4g_protocol_MYNETCON1},         //设置用户名和密码
    {"AT$MYNETACT=0,0\r\n",     lte_4g_protocol_MYNETACT},          //去激活
    {"AT$MYNETACT=0,1\r\n",     lte_4g_protocol_default_send},      //激活
    {"AT$MYNETACT?\r\n",        lte_4g_protocol_default_send},      //是否激活成功
    {"AT$MYNETSRV",             lte_4g_protocol_MYNETSRV},          //配置服务器IP和端口号
    {"AT$MYNETCLOSE=0\r\n",     lte_4g_protocol_MYNETCLOSE},        //关闭socket
    {"AT$MYNETOPEN=0\r\n",      lte_4g_protocol_default_send},      //创建socket
};

2.1AT执行逻辑

每个AT指令执行成功，则继续下一条，如果本条AT指令执行失败，则重复执行，最多执行10次，

如果10全部失败，则本轮结束，从第一条指令开始执行，如果5轮全部失败，则重新执行4G模块

硬件初始化流程（电源复位（可跳过），4G模块复位，开机），然后继续执行AT指令；

创建完成socket，则整个流程结束。

2.2收发逻辑

由于4G模块有收和发流程，在进行接收流程时候不能进行发送流程；在进行发送流程时候，不能

进行接收流程。否则4G模块不能收和发（实际测试发现此现象）。

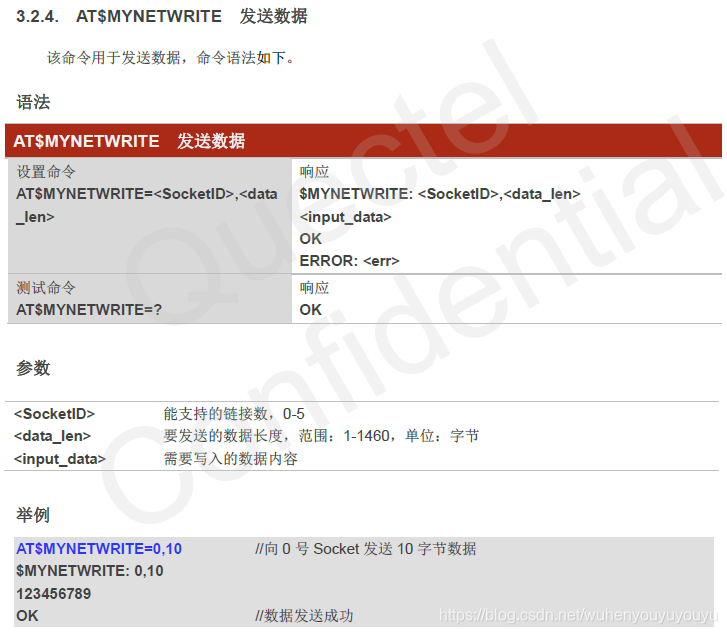

2.2.1发送流程

历程：（发送流程不可打断）

MCU->4G:AT$MYNETWRITE=0,10 //向0 号Socket 发送10 字节数据

4G->MCU:$MYNETWRITE: 0,10

MCU->4G:123456789

4G->MCU:OK //数据发送成功

注意：发送数据为ASCII码，HEX变成ASCII，长度要增加一倍。

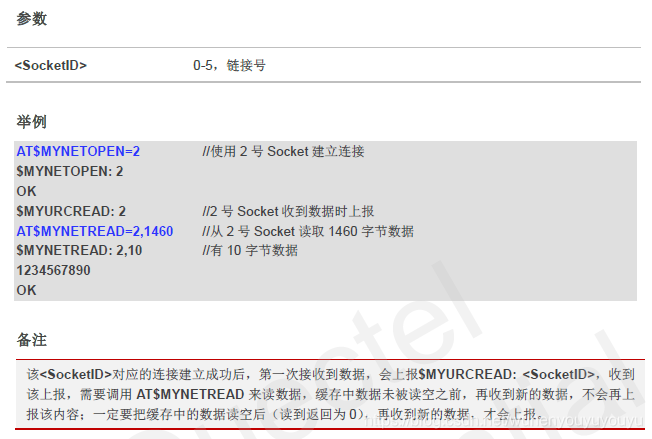

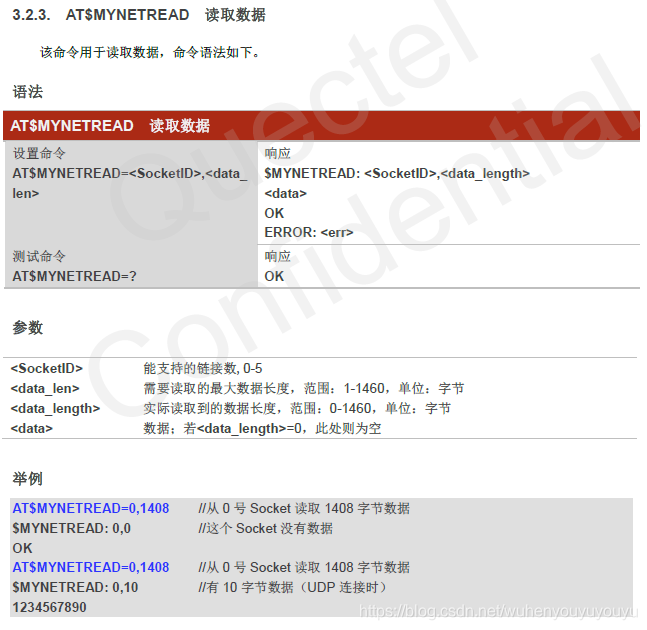

2.2.2接收流程

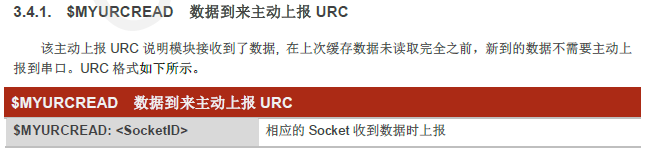

数据到来，主动上报模式：（接收流程不可打断）

4G->MCU:$MYURCREAD: 0

MCU->4G:AT$MYNETREAD=0,1460

4G->MCU:$MYNETREAD: 0,10 //有10 字节数据
1234567890
OK //接收数据成功

注意：接收数据为ASCII码，ASCII变成HEX，长度要减少一倍。

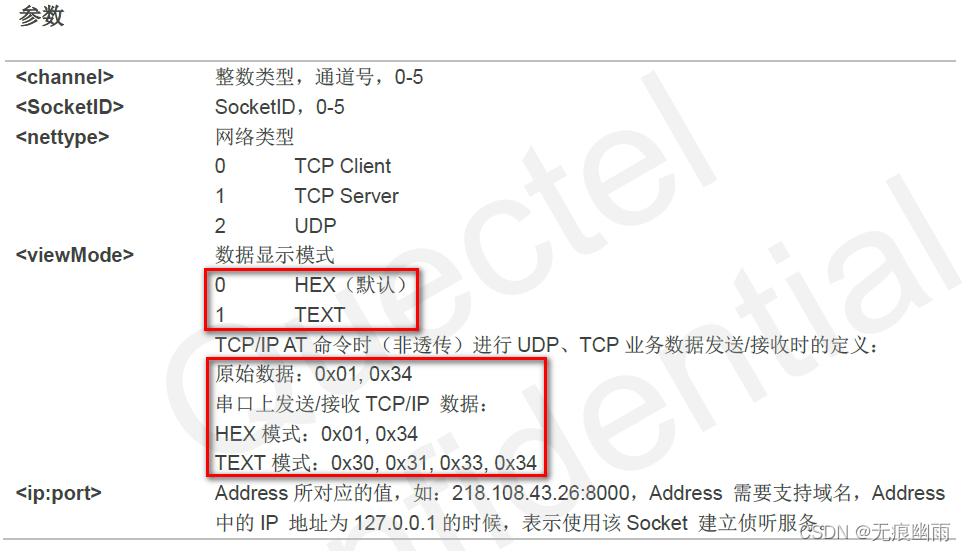

2.3创建SOCKET模式说明

上面举例是TEXT模式，即文本模式；socket还支持HEX格式。

从以上可以看出，当选择是HEX模式时候，发往串口的数据就是原始数据，即用户发什么，服务器就收到什么。由于我的协议支持自定义数据格式（16进制），也支持MQTT格式（文本格式），因此我选择这种模式创建socket。

三、问题

1、现象4G模块不断重启

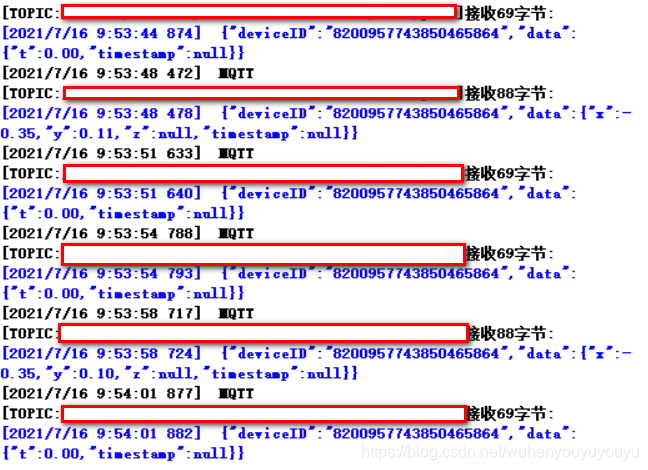

分析原因，是MCU主动发起4G重启流程，在分析，发现服务器不回复数据，导致登入服务器失败，但是测试服务器，发现服务器没有问题。把4G断电，重新复现现象，分析Log发现，4G模块在登入服务器后，一直再往服务器发送数据（下面传感器数据量太频繁），而服务器发给4G模块后，4G模块并没有报告$MYURCREAD（我自己做的定时read任务也没有起作用，由于一直在发送忙），导致4G模块接收缓存溢出（模块复位也不起作用），解决方案如下：

（1）和服务器通信改问答模式；

（2）强制定时读取4G模块数据(注意数据溢出，如果处理不好，很大概率会导致4G模块接收溢出)。

2、现场传感器全部掉线

运行了三天三夜后，传感器全部掉线。分析LOG，发现4G在不断重启，基站在不停登入服务器，再分析发现基站发送登入帧后，服务器也回复确认帧，但是基站没有解析出来，分析服务器下发报文，也是正确报文。怀疑原因：

（1）栈乱了，为了增加接收缓存，我调小了栈区；

（2）SRAM乱了，里面用的链表，有BUG；

（3）接收机制有BUG,当接收某个字节出错，导致长度出错，一直处于“死等”本帧收完状态，导致不解析。从LOG分析和代码分析，第三点可能性更大，增加接收数据后，5S没有收到完成帧，则清除buffer机制，测试下看看，有结果再发生来。程序已经跑了一周了，没有出现这个现象，基本确定就是原因（3）引起的，当时写逻辑代码时候特别注释了这个问题，只是后面测试没有出现。

3、客户要求域名登入

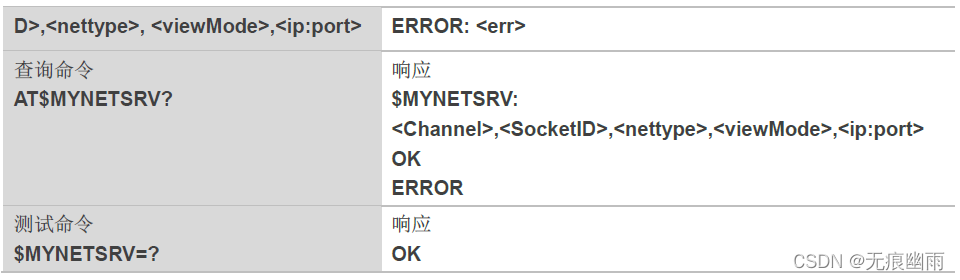

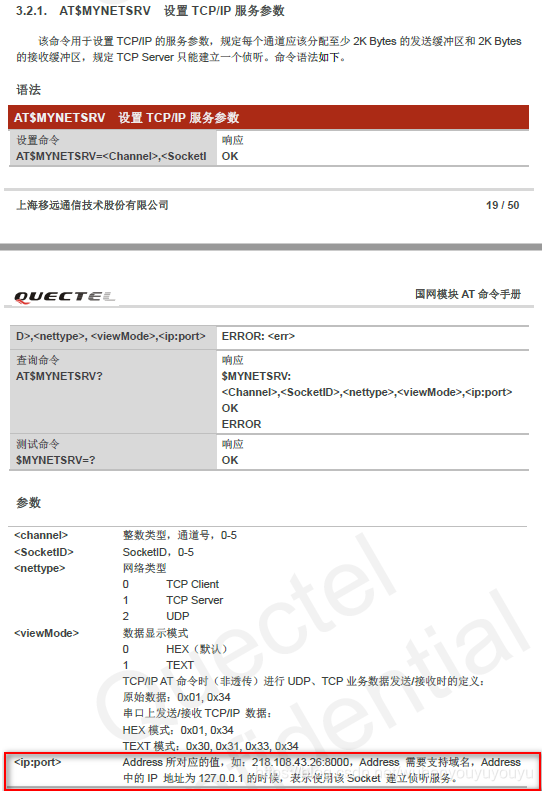

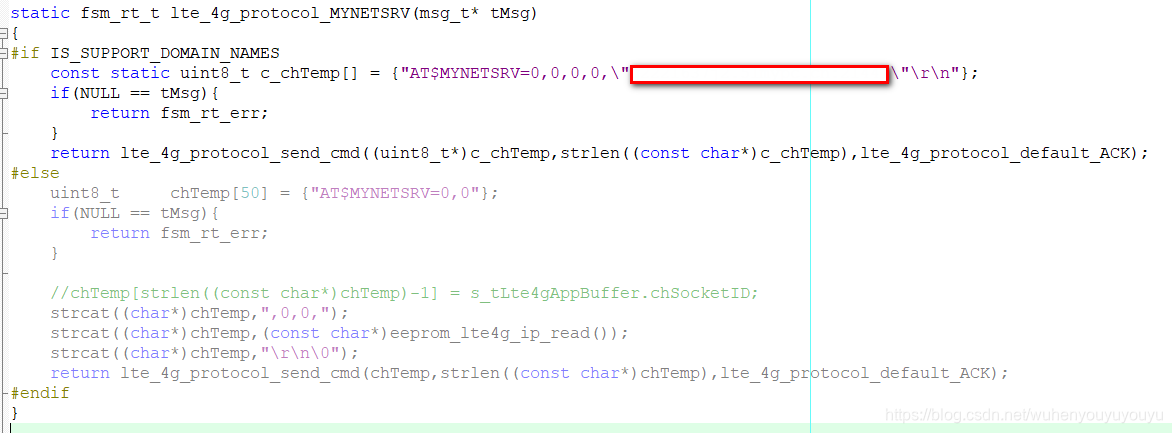

现场客户提出域名登入，不提供IP，查看AT手册没有发现域名相关指令，但是手册里面有如下说明：

其中提到Address需要支持域名，于是进行如下测试：

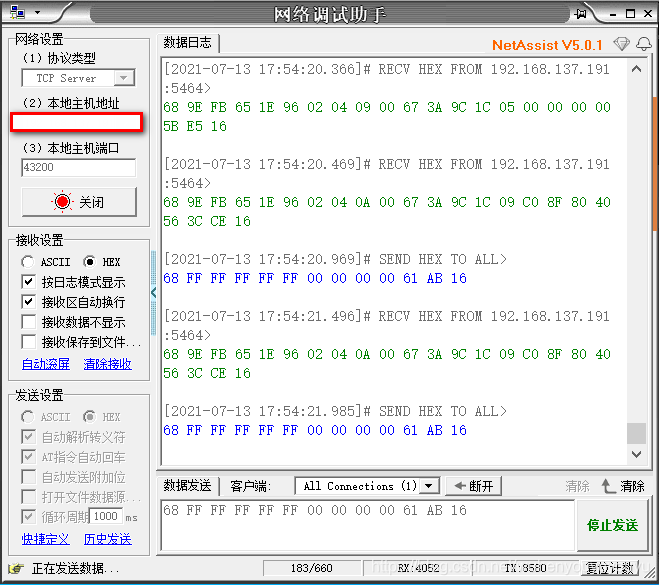

结果：

4、增加HmacSHA256和 BASE64算法

客户那边是MQTT协议，本来是配置用户名和密码直接登入，考虑到安全问题，需要增加HmacSHA256和 BASE64和算法。具体算法是怎么实现的和算法原理，这里不做介绍，只说应用。

HmacSHA256算法下载地址：SHA256和HMAC-SHA256的C语言实现_HMAC-SHA256C-C文档类资源-CSDN下载

BASE64算法下载地址：C语言实现Base64编码/解码_开挂的熊猫-CSDN博客

经过验证，这两个算法都是没有问题的，这里说下使用注意地方：

1）HmacSHA256算法生成的是32个字节的HEX进制数，如果需要64字节的字符串，需要自己转换下，和算法本身无关，仅仅是生成的信息摘要格式转换；

2）BASE64算法的信息输入是什么格式，需要双方协议，和算法无关；

3）BASE64算法在提供的连接中使用的是malloc动态分配内存，这里根据自己实际使用环境修改，我是自己传入了一个数组地址；

4）BASE64算法在提供的连接中默认输入的是字符串格式，如果是HEX格式，需要做简单的修改。

5、STM32F407的CCRAM

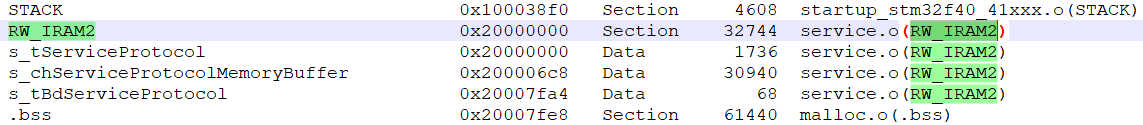

以前开发过程中遇到一个奇怪的问题，就是把缓存开辟大一点lwip不正常，但是编译不报错，其他逻辑功能也正常，一直没有分析原因，今天有时间了，抽空来看看怎么回事。整个RAM大小是192K，我的RAM才125.88kB，lwip就不正常，现象是能ping通，但是TCP连接失败，如果把缓存调小到110.77kB是正常的。

首先看407内存分布：

0x2000 0000 有128K 所有外设、MCU都可以用

0x1000 0000 有64K 只有MCU能用，外设不能用

我的设想是在上层开辟为各个通信信道开辟大缓存，放到CCRAM里面，做收发缓存，协议解析等；然后和外设打交道时候进行内存拷贝，为外设单独开辟一个接受和发送数组。

我的应用层缓存是这么定义的：

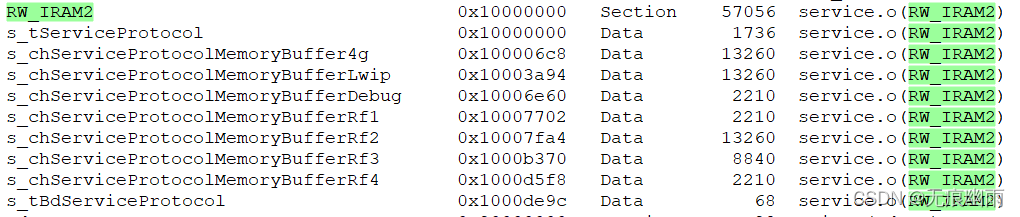

static uint8_t            s_chServiceProtocolMemoryBuffer[7][(sizeof(service_protocol_user_memory_t)+sizeof(my_list_memory_t))*(SERVICE_PROTOCOL_MEMORY_BUFFER_SIZE)] __attribute__((section("RW_IRAM2")));

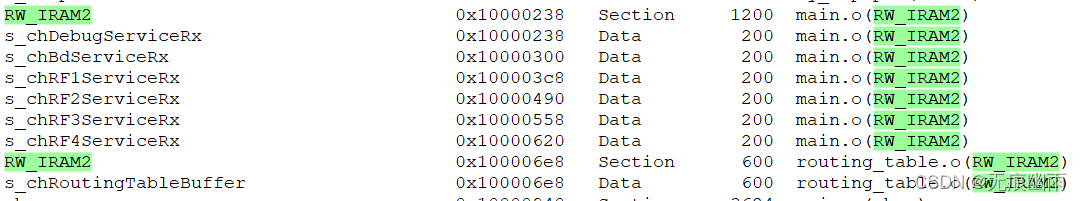

查看map文件：
