ESP8266-Arduino编程实例-MQ-9 一氧化碳可燃气体传感器驱动

MQ-9 一氧化碳可燃气体传感器驱动

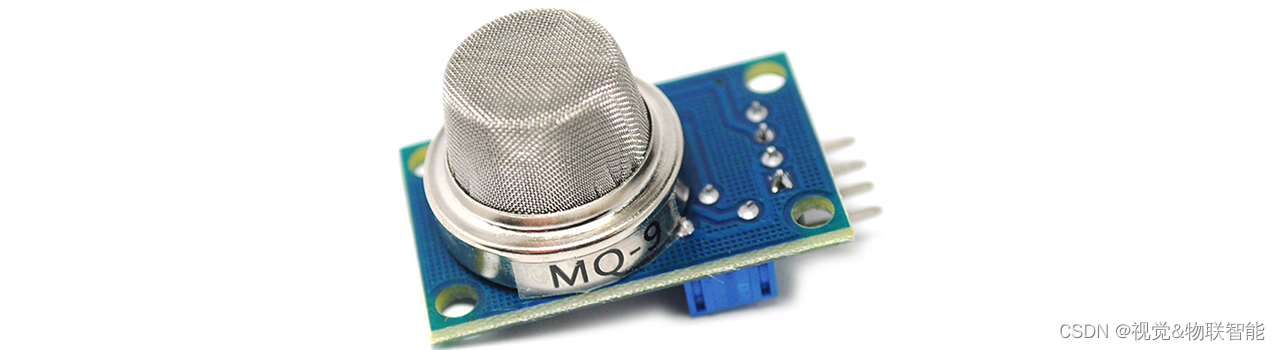

1、MQ-9介绍

MQ-9 模拟气体传感器对一氧化碳、甲烷和液化石油气具有高灵敏度。 该传感器可用于检测不同的含CO气体和可燃气体，成本低，适用于多种应用。

MQ-9 气体传感器的核心传感材料是 SnO2，它在清洁空气中的电导率较低。 它通过循环高低温进行检测，低温时检测CO（加热1.5V）。 传感器的电导率随着气体浓度的升高而升高。 当温度升高（加热5.0V）时，它会检测甲烷、丙烷、可燃气体等，并清除低温下吸附的其他气体。
传感器的灵敏度可以通过电位器调节。

MQ-9有如下特性：

• 对 CO/可燃气体具有良好的敏感性
• 对甲烷、丙烷和一氧化碳的高灵敏度
• 寿命长，成本低
• 驱动电路简单

2、硬件准备

• ESP8266 NodeMCU开发板一块
• MQ-9传感器模块一个
• 面板板一个
• 杜邦线若干
• 数据线一条

硬件接线如下&#
