分流器

我们在之前关于分压器的文中已经看到，分压过程是通过在串联配置中关联相同的组件来实现的。 在本文中，我们将重点关注电流分频器执行的电流分频过程，电流分频器是组件的并行关联。

第一部分讨论了最常见的分流器类型，其最简单的形式是由两个并联的电阻器组成。

有关电阻分流器的更多配置和细节将在第二部分中讨论。

最后，以下部分介绍了部分由电抗元件制成的分流器的替代形式。

1、概述

最基本的电阻分流器配置如下图1所示：

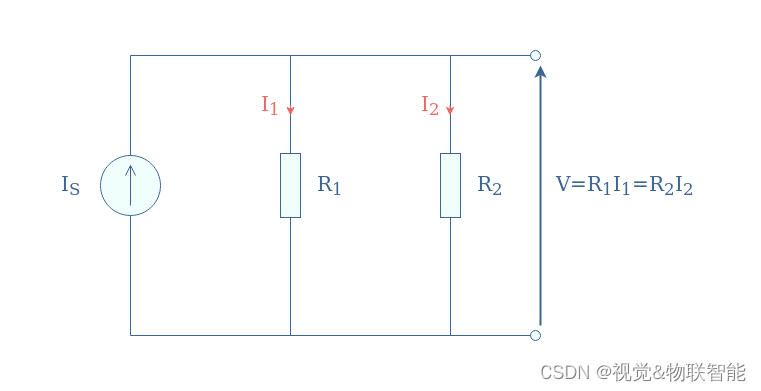

图1：电阻分流器示意图

现在我们将演示分流器公式，即 $I_1$ 和 $I_2$ 作为源 $I_S$ 以及电阻 $R_1$ 和 $R_2$ 的函数的表达式。

首先，根据欧姆定律，我们将这两个电流表示为电压 $V$ 的函数：$I_1=V/R_1$ 和 $I_2=V/R_2$。

根据基尔霍夫电流定律，电流源可写为各支路独立电流之和：$I_S=I_1+I_2=V\times (1/R_1+1/R_2)$。

在相同分母下，该表达式变为$V=(R_1\times R_2/(R_1+R_2))\times I_S$。 最后，我们将 I 1 I_1
