1、概述

电阻器提供固定的电阻值，可阻止或抵抗电路周围的电流流动，并根据欧姆定律产生电压降。 电阻器可以制造为具有以欧姆为单位的固定电阻值，也可以制造为可以通过某种外部方式调节的电位计。

电位器通常称为“电位器”，是一种三端子机械操作旋转模拟装置，可在各种电气和电子电路中找到和使用。 它们是无源器件，这意味着它们不需要电源或附加电路来执行基本的线性或旋转位置功能。

可变电位器有各种不同的机械变化，可以轻松调节以控制电压、电流或电路的偏置和增益控制以获得零状态。

“电位器”这个名称是 Potential Difference 和 Metering 两个词的组合，源自电子发展的早期。 当时人们认为，调整大型绕线电阻线圈可以计量或测出一定量的电位差，使其成为一种电压计量装置。

如今，电位器比那些早期的大而笨重的可变电阻更小、更精确，并且与大多数电子元件一样，有许多不同的类型和名称，包括可变电阻器、预置器、微调器、变阻器，当然还有可变电位器。

但无论它们的名称如何，这些设备的功能都完全相同，因为它们的输出电阻值可以通过某些外部动作引起的机械触点或游标的运动来改变或变化。

无论哪种形式的可变电阻器，通常都与某种形式的控制相关联，无论是调节收音机的音量、车辆的速度、振荡器的频率还是精确设置电路、单匝和多匝的校准 - 旋转电位器、微调电位器和变阻器在日常电气产品中有着多种用途。

术语电位器和可变电阻器经常一起使用来描述相同的组件，但重要的是要了解两者的连接和操作是不同的。 然而，两者具有相同的物理特性，因为除了连接到称为“滑块”或“游标”的可移动触点的第三个触点之外，内部电阻轨道的两端都连接到触点。

电位器

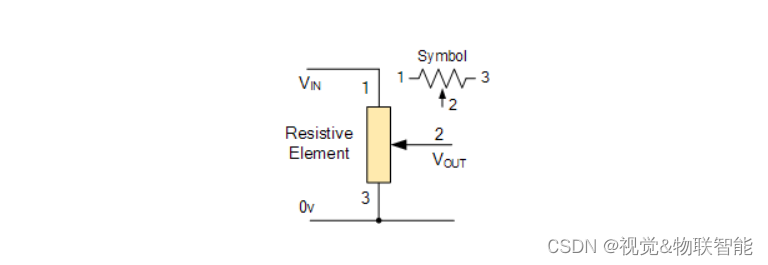

当用作电位计时，两端以及游标均进行连接，如图所示。 然后，游标的位置提供适当的输出信号（引脚 2），该信号将在施加到电阻轨道一端（引脚 1）和另一端（引脚 3）的电压电平之间变化。

电位器是一个三线电阻装置，充当分压器，产生连续可变的电压输出信号，该信号与雨刮器沿轨道的物理位置成比例。

可变电阻器

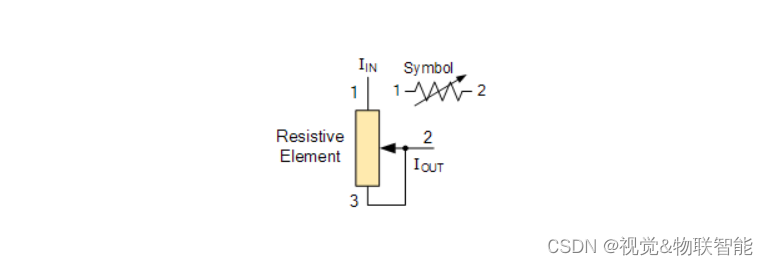

当用作可变电阻器时，仅连接到电阻轨道的一端（引脚 1 或引脚 3）和游标（引脚 2），如图所示。 游标的位置用于改变或改变其自身、活动触点和静止固定端之间连接的有效电阻的大小。

有时，在电阻轨道的未使用端和游标之间建立电气连接是适当的，以防止开路情况。

那么可变电阻器是一种两线电阻装置，它提供无限数量的电阻值，控制提供给连接电路的电流，与雨刮器沿轨道的物理位置成比例。 请注意，用于控制灯或电机负载中非常高的电路电流的可变电阻器称为变阻器。

2、电位器类型

可变电位器是一种模拟设备，基本上由两个主要机械部件组成：

1.由固定或固定电阻元件、轨道或线圈组成的电气部件，其定义了电位计电阻值，例如1kΩ（1000欧姆）、10kΩ（10000欧姆）等。

2. 一种机械部件，允许游标或接触点沿着电阻轨道的整个长度从一端移动到另一端，并在移动时改变其电阻值。
   有许多不同的方法可以通过机械或电气方式在电阻轨道上移动游标。

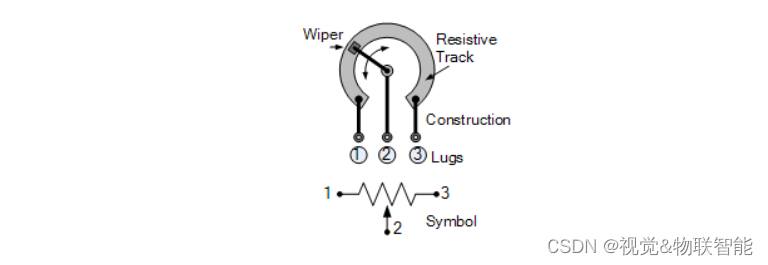

除了电阻轨道和游标之外，电位器还包括外壳、轴、滑块以及衬套或轴承。 滑动擦拭器或触点的运动本身可以是旋转（角）动作或线性（直线）动作。 可变电位器有四组基本组。

2.1 旋转电位器

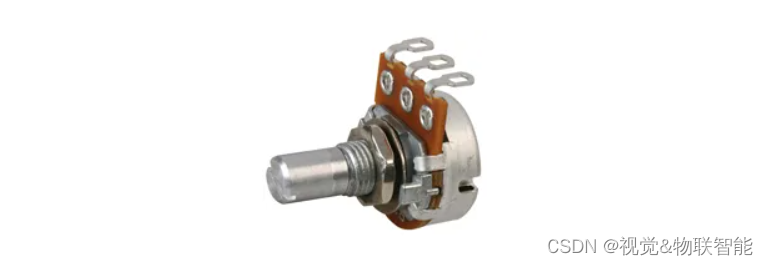

旋转电位器（最常见的类型）由于角运动而改变其电阻值。 旋转连接到轴上的旋钮或转盘会导致内部游标扫过弯曲的电阻元件。 旋转电位器最常见的用途是音量控制电位器。

碳旋转电位器设计用于使用环形螺母和锁紧垫圈安装到外壳、外壳或印刷电路板 (PCB) 的前面板。 它们还可以具有一个或多个电阻轨道，称为联动电位计，全部使用一根轴一起旋转。 例如，用于同时调节收音机或立体声放大器的左右音量控制的双位电位器。 一些旋转电位器包括开关。

旋转电位器可产生线性或对数输出，公差通常为 10% 至 20%。 由于它们是机械控制的，因此可用于测量轴的旋转，但单圈旋转电位计通常提供从最小电阻到最大电阻小于 300 度的角运动。 然而，多圈电位器（称为微调器）可实现更高的旋转精度。

多圈电位器允许轴旋转超过 360°，机械行程从电阻轨道的一端到另一端。 多转电位器价格较贵，但非常稳定，精度高，主要用于微调和精密调节。 两种最常见的多圈电位器是 3 圈 (1080°) 和 10 圈 (3600°)，但 5 圈、20 圈和更高的 25 圈电位器有多种欧姆值可供选择。

2.2 滑块电位器

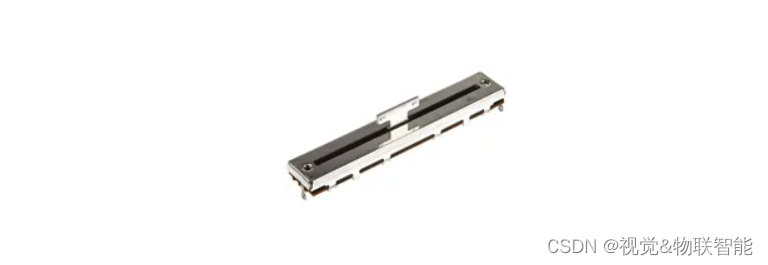

滑块电位器或滑动电位计旨在通过线性运动来改变其接触电阻值，因此滑块触点的位置与输出电阻之间存在线性关系。

滑动电位器主要用于各种专业音频设备，例如录音室混音器、推子、图形均衡器和音频音调控制台，使用户可以从塑料方形旋钮或手指握把的位置看到滑动电位器的实际设置 。

滑块电位器的主要缺点之一是它们有一个长的开放槽，允许滑动器接线片沿着电阻轨道的整个长度自由地上下移动。 这个开放的槽使得内部的电阻轨道容易受到灰尘和污垢的污染，或者受到用户手上的汗水和油脂的污染。 开槽毡盖和筛网可用于最大限度地减少电阻轨道污染的影响。

由于电位计是将机械位置转换为比例电压的最简单方法之一，因此它们也可以用作电阻式位置传感器，也称为线性位移传感器。 滑动碳轨电位计测量精确的线性（直线）运动，线性传感器的传感器部分是连接到滑动触点的电阻元件。 该触点又通过杆或轴连接到待测量的机械机构。 然后滑块的位置相对于被感测的量（被测量）发生变化，进而改变传感器的电阻值。

2.3 预设和微调电位器

预设或微调电位器是小型“一劳永逸”型电位器，可轻松对电路进行非常精细或偶尔的调整（例如用于校准）。 单圈旋转预设电位器是标准可变电阻器的微型版本，设计用于直接安装在印刷电路板上，并通过小刀片螺丝刀或类似的塑料工具进行调节。

通常，这些线性碳轨道预设罐具有开放式骨架设计或封闭式方形形状，一旦电路被调整并在工厂设置，则保留在该设置，只有在电路设置发生一些变化时才再次调整。

由于采用开放式结构，骨架预设很容易发生机械和电气退化，影响性能和精度，因此不适合连续使用，因此，预设罐的机械额定值仅可进行数百次操作。 然而，它们的低成本、小尺寸和简单性使得它们在非关键电路应用中很受欢迎。

预设可以在单圈内从最小值调整到最大值，但对于某些电路或设备来说，这种小范围的调整可能太粗略，无法进行非常敏感的调整。 然而，多圈可变电阻器是通过使用小螺丝刀将雨刷臂移动一定圈数（从 3 圈到 20 圈）来进行操作，从而实现非常精细的调节。

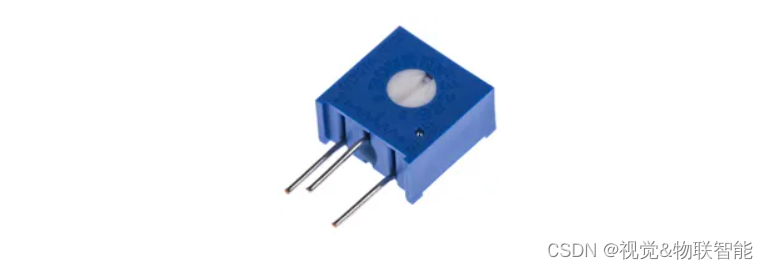

微调电位器或“微调电位器”是具有线性轨道的多匝矩形设备，设计用于通过通孔或表面贴装直接安装和焊接到电路板上。 这为修剪机提供了电气连接和机械安装，并将轨道封装在塑料外壳内，避免了与骨架预设相关的使用过程中的灰尘和污垢问题。

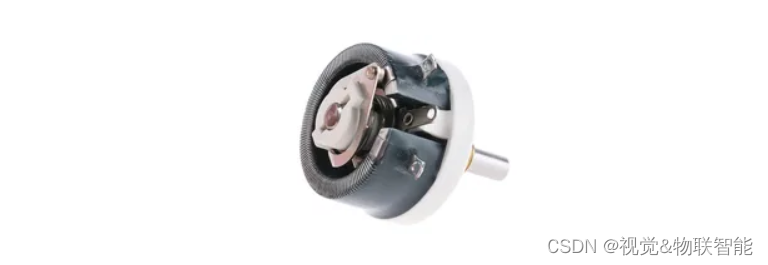

2.4 变阻器

变阻器是电位器世界的巨头。 它们是两个连接可变电阻器，配置为提供其欧姆范围内的任何电阻值，以控制流过它们的电流。

虽然从理论上讲，任何可变电位器都可以配置为作为变阻器运行，但变阻器通常是大型高瓦数线绕可变电阻器，用于高电流应用，因为变阻器的主要优点是其更高的额定功率。

当可变电阻器用作两端变阻器时，只有位于终端端子和活动触点之间的总电阻元件部分会消耗功率。 此外，与配置为分压器的电位器不同，流过变阻器电阻元件的所有电流也流过游标电路。 那么擦拭器对该导电元件的接触压力必须能够承载相同的电流。

电位器有多种技术可供选择，例如：碳膜、导电塑料、金属陶瓷、线绕等。电位器或可变电阻器的额定值或“电阻”值与从一个固定端子到整个固定电阻轨道的电阻值有关。 另一个。 因此，额定值为 1kΩ 的电位器的电阻轨道等于 1kΩ 固定电阻器的值。

在最简单的形式中，电位计的电气操作可以被认为与与滑动触点串联的两个电阻器相同，改变这两个电阻器的值，使其可以用作分压器。

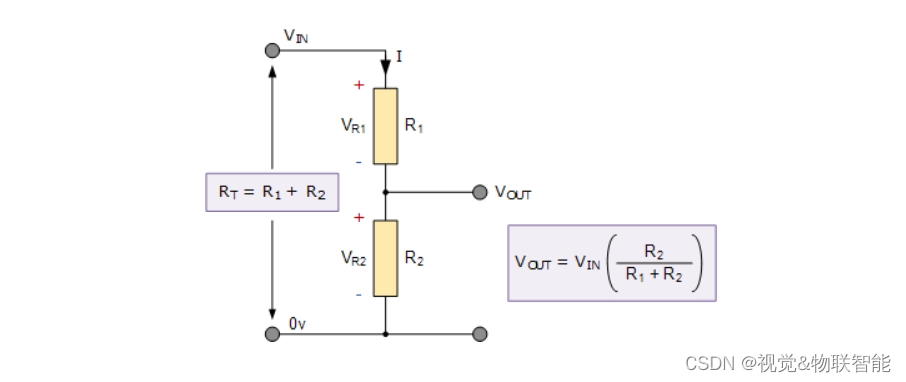

在关于串联电阻器的文章中，我们看到相同的电流流过串联电路，因为电流只有一条路径，并且我们可以应用欧姆定律来找到串联中每个电阻器上的压降 链。 然后串联电阻电路充当分压器网络，如图所示。

分压串联电路

在上面的示例中，两个电阻器通过电源串联连接在一起。 由于它们串联，因此等效或总电阻 RT 等于两个单独电阻器的总和，即： R 1 + R 2 R_1 + R_2 R
