Arduino开发实例-XKC-Y26-V非接触式液位传感器驱动

已于 2024-01-20 22:34:57 修改
阅读量661 收藏 4
点赞数 4
分类专栏： 物联网全栈开发实战 文章标签： 嵌入式硬件 物联网 传感器 IoT Arduino
于 2024-01-20 22:34:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wujuxKkoolerter/article/details/135723258
版权
这篇博客介绍了如何使用Arduino Uno或Mega2560驱动XKC-Y26-V非接触式液位传感器。传感器可用于检测有毒液体和腐蚀性物质，具有LED指示和灵敏度调节功能。文中详细阐述了传感器的引脚说明、硬件接线步骤以及代码实现，通过代码实现每秒检测液位并在串口监视器显示结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

XKC-Y26-V非接触式液位传感器驱动

文章目录

1、XKC-Y26-V非接触式液位传感器介绍

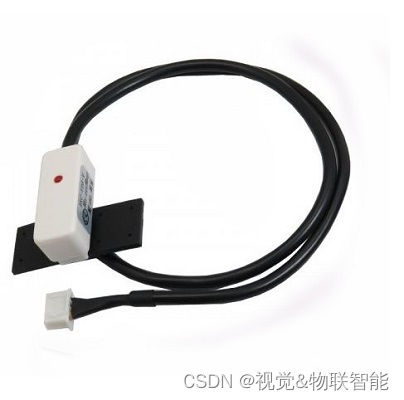

XKC-Y26-V 非接触式液位传感器是一种数字输出传感器，可检测液体的存在。 模块上有一个 LED，如果检测到液体，它会亮起，否则会熄灭。 模块主体上还有一个螺钉，可用于调节传感器的灵敏度。 该传感器适用于检测有毒物质、强酸、强碱等危险场合。

在这里插入图片描述

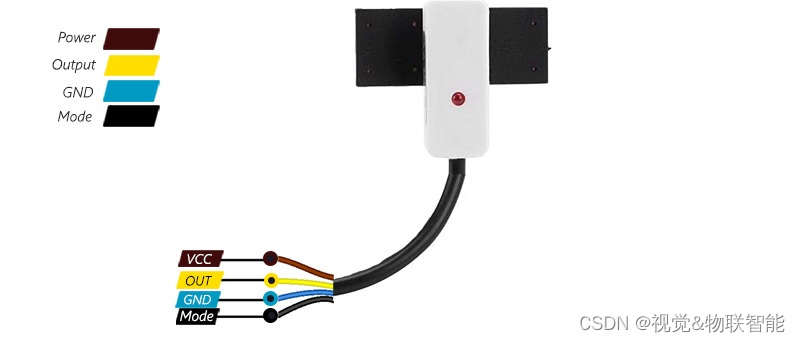

传感器引脚

在这里插入图片描述

该模块有 4 个引脚：

  • VCC：模块电源——5V 到 24V——棕色
  • OUT：传感器输出 - 黄色
  • GND：接地 - 蓝色
  • Mode：模式引脚（如果为低电平，则输出为低电平有效，如果为高电平，则输出为高电平有效。如果未连接，
