【电路笔记】-逻辑或门

逻辑或门

逻辑或门是一种数字逻辑电路，仅当其一个或多个输入为高电平时，其输出才会变为高电平至逻辑电平 1。

1、概述

“逻辑或门”的输出 Q 仅当其所有输入都处于逻辑电平“0”时才再次返回“低”。 换句话说，对于逻辑“或”门，任何“高”输入都会给出“高”、逻辑电平“1”输出。

数字逻辑“或”门的逻辑或布尔表达式是逻辑加法的逻辑或布尔表达式，用加号 (+) 表示，给出的布尔表达式为：A+B = Q。

因此，或门可以正确地描述为“包含或门”，因为当其两个输入都为真（高）时，输出为真。 那么我们可以将 2 输入逻辑 OR 门的操作定义为：

“如果 A 或 B 为真，则 Q 为真”

2、2 输入晶体管或门

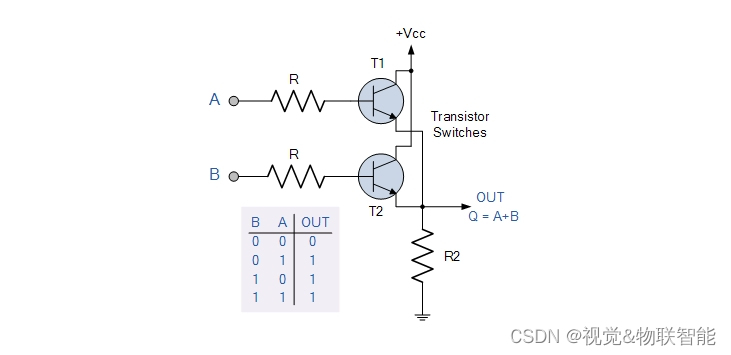

可以使用如下所示连接在一起的 RTL 电阻-晶体管开关来构造一个简单的 2 输入包含或门，其中输入直接连接到晶体管基极。 对于 Q 处的输出，任一晶体管必须饱和“导通”。

逻辑“或”门可使用数字电路来产生所需的逻辑函数，并给出一个符号，其形状代表“或”的逻辑运算。

3、数字逻辑或门类型

1）2 输入逻辑或门
