orcad中元器件应该怎么进行镜像与翻转呢？

orcad中元器件应该怎么进行镜像与翻转呢？

答：orcad的元器件，可以按照X轴或者Y轴进行左右镜像、上下镜像。操作方法如下：

第一步，选中元器件，按快捷键H即可对器件进行左右镜像，上下位置不变，如图3-11所示，对比镜像前后两个元器件的变化；

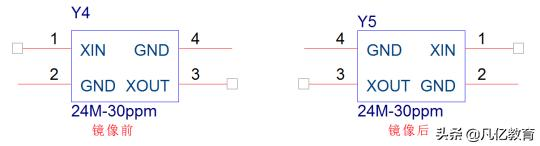

图3-11器件左右镜像后对照图

第二步，选中元器件，按快捷键V即可对器件进行上下镜像，左右位置不变，如图3-12所示，对比镜像前后两个元器件的变化；

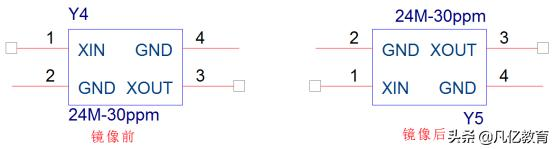

图3-12器件上下镜像后对照图
