这是一个基于 Raspberry Pi 的掌机，基于游戏模拟器 RetroArch 构建，可模拟运行多种复古游戏机，例如 Sega Megadrive，Super Nintendo，Game Boy Advance，PlayStation 等。
缘起
我是一个来自瑞典的设计师，工程师和游戏爱好者。
自从小时候在 Sega Megadrive 上玩游戏以来，我一直都很痴迷游戏。
并且，我一直对游戏硬件感兴趣，尤其是对掌机。
当我在 2008 年购买 PSP 时，我第一次在掌机中添加了一些游戏模拟器，这让我我可以再次玩所有很长时间没有玩的经典游戏。
但是，在 PSP 上玩模拟游戏的唯一小问题是：屏幕太小，纵横比不正确，有黑色边框。
从那以后，我一直想建立自己的掌机，并亲自解决这些问题。在 2018 年末，我对如何开始该项目有了初步的想法。
嵌入式爱好者
视频号
硬件
借助 3D 打印机，Raspberry Pi，iPad mini3 的屏幕以及其他一些零件和电路板，我得以构建出我想要的掌机原型。
我的目标是创建一个具有大显示屏的掌机，它既实用又美观。
CPU:
选择 Raspberry Pi 的原因：
它具有强大的软件支持，并且与许多不同的游戏模拟器兼容。它又小又薄，物有所值，功耗低，但仍然足以模拟大多数游戏。
LCD:
我使用的是 7.9 英寸 LG屏，与 iPad mini3 的屏幕型号相同。
我找了了许多其他屏幕，它们的尺寸和纵横比都是我想要的。但是我选择了LG，因为它比其他显示器更亮并且具有更好的色彩还原，尽管它更昂贵
Audio:
为了改善 Raspberry Pi 的音频质量，我提供了一个USB DAC（16位，48 kHz）。我还必须包括一个放大器板来为扬声器供电。
按键：
对于按键和十字键，我使用了柔软的触觉开关，以便获得大多数游戏控制器所具有的相同感觉。
设计
设计灵感有许多不同的来源，而不仅仅是游戏硬件。
我试图使它尽可能的小而薄，并且可以长时间舒适地抓握。
顶部有两个按钮，一个用于调整屏幕亮度，另一个用于关机。
还有一个电源开关，可以完全关闭机器的供电。
3.5 mm 耳机插孔和用于为电池充电的 Micro-USB 端口位于底部。
正面的电源 LED 用于表示电量低，正在充电和已充电的电池状态。
还有其余的按钮，十字键和音量旋钮。
音量旋钮上方有一个热键按钮，可以将其与其他按钮组合使用，以进行保存，加载，重置和退出主菜单之类的操作。
为了避免掌机内部的高温，我在背面安装了一个小型静音风扇。它通过进气口引入空气，然后经过 Raspberry Pi 上的散热器，然后再次排出。

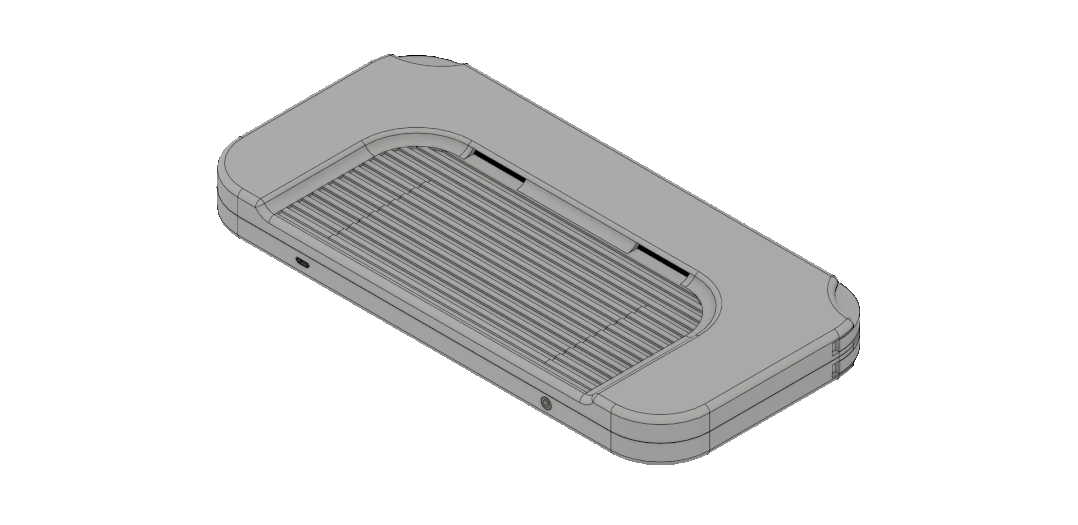

要更换的锂电池和 micro SD 卡，只需卸下后盖即可。
没有螺丝，只需向下滑动即可将其打开。
而且我以某种方式设计了盖子及其周围的区域，以更好地隐藏卡扣。

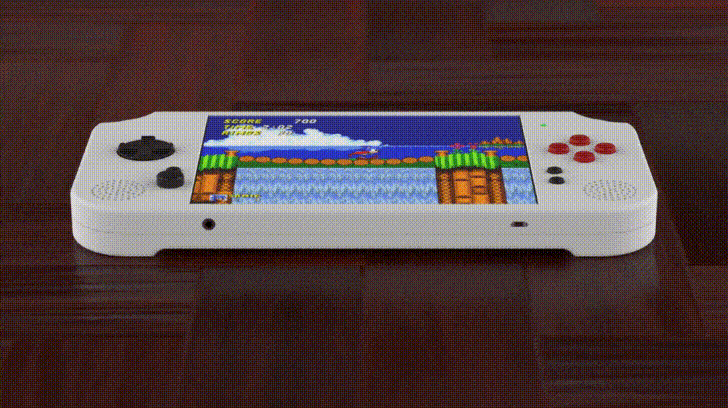

最后，来看一下运行效果吧：
