五分钟拆解流媒体入门项目 MJPG-Streamer

哎，今天股市下跌很多，我们好好搞技术吧！

MJPG-Streamer 是什么？

简单地说，Mjpg-Streamer 是一个 JPEG 文件的传输流。

它最常用的用途就是采集摄像头的数据，然后启动 http server，用户就可以通过浏览器查看图像数据了。

类似 Linux 下的管道：

$ cat /dev/videoX | encode to JPG | http_server

官网：

https://sourceforge.net/projects/mjpg-streamer/

Github：

https://github.com/jacksonliam/mjpg-streamer

什么是 MJPG？

Motion JPEG，简称 MJPG。

JPEG是静态图片的编码格式。

MJPG 是动态的视频编码格式，可以简单地理解：MJPG 就是把多个 JPEG 图片连续显示出来。

MJPG 的优点？

很多摄像头本身就支持 JPEG、MJPG，所以处理器不需要做太多处理。

一般的低性能处理器就可以传输 MJPG 视频流。

MJPG 的缺点？

MJPG 只是多个 JPEG 图片的组合，它不考虑前后两帧数据的变化，总是传输一帧完整的图像，传输带宽要求高。

H264 等视频格式，会考虑前后两帧数据的变化，只传输变化的数据，传输带宽要求低。

个人感受：

这个项目虽然已经多年不更新了，但是却一直有人使用，说明其代码品质较好。

符合 UNIX 的设计哲学：简单实用。

同时，项目的整体设计清晰，扩展性好，可读性高，非常适合用来训练 Linux 系统下的网络和多线程编程。

MJPG-Streamer 怎么用？

MJPG-Streamer的依赖很少。

编译很简单：

$ sudo apt-get install cmake libjpeg8-dev
$ make

最常见的用法：

$ export LD_LIBRARY_PATH=`pwd`
$ ./mjpg_streamer -i "input_uvc.so -d /dev/video2 -r 640x480 -f 30" -o "output_http.so -w www"
 i: Using V4L2 device.: /dev/video0
 i: Desired Resolution: 1920 x 1080
 i: Frames Per Second.: 30
 i: Format............: JPEG
 o: www-folder-path......: ./www/
 o: HTTP TCP port........: 8080

MJPG-Streamer 将图像的来源视为输入，将图像的展示视为输出。

每一种输入或输出是都抽象为一个插件。

上面的例子中：

-i 指定输入的插件为 input_uvc.so，此插件会从摄像头中采集图像。

子参数 -d 指定设备节点、-r 指定分辨率、-f 指定 fps。

-o 指定输出的插件为 output_http.so，此插件会启动一个 http server。

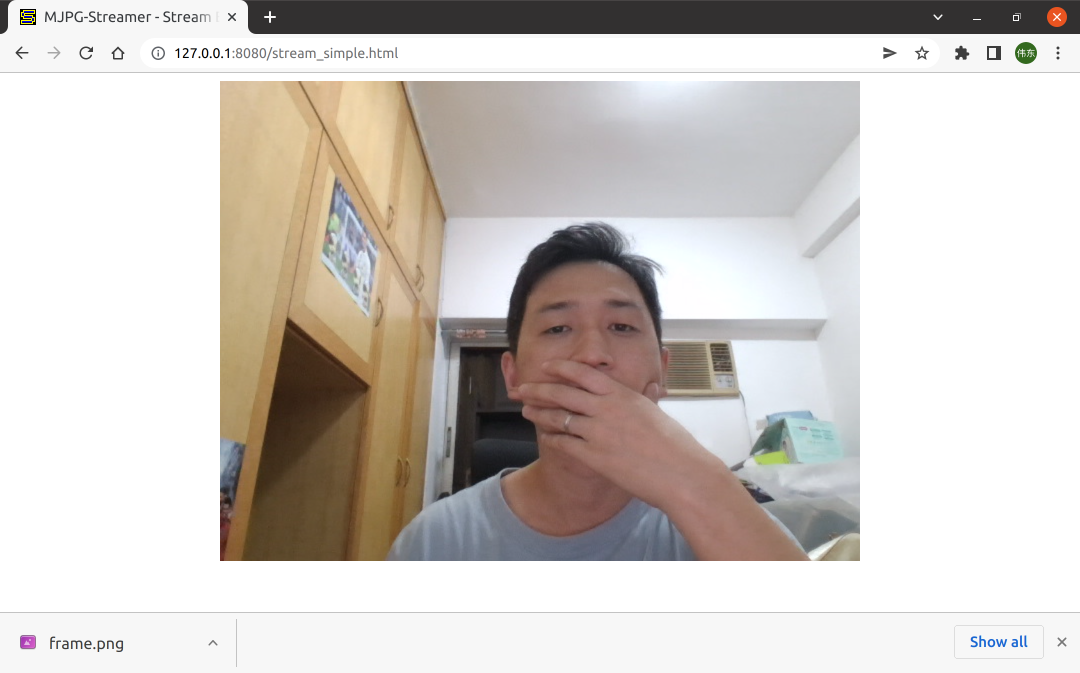

MJPG-Streamer 启动后，在浏览器中输入：

127.0.0.1:8080

就可以看到图像了。

点击查看大图

MJPG-Streamer 怎么实现的？

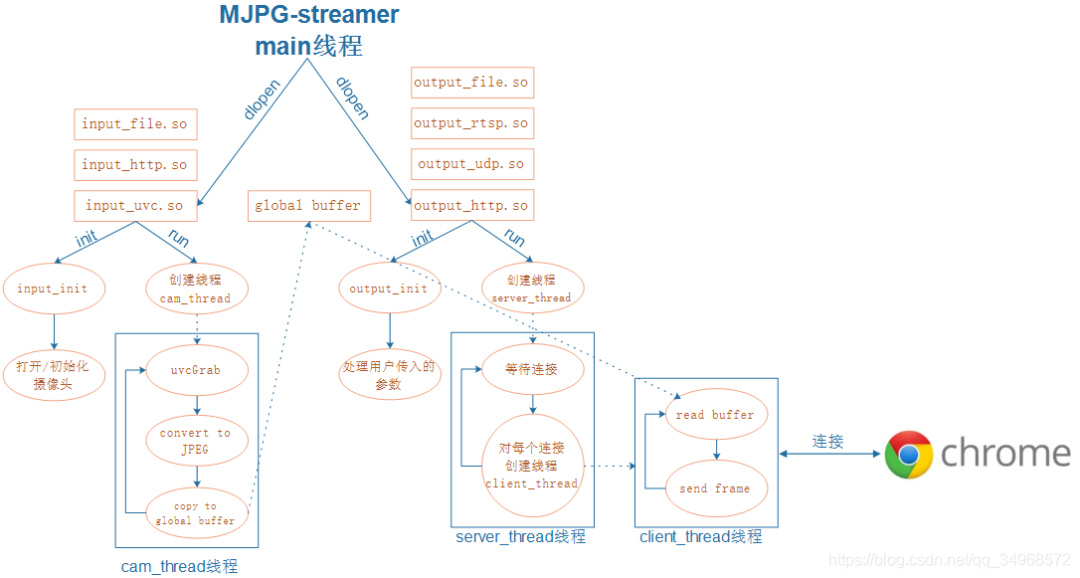

想要理解 MJPG-Streamer 的核心设计，要抓住 2个要点：

1、工作模型。

点击查看大图

MJPG-Streamer 工作时，除了 main 线程，还会起 2 个线程。

输入插件的线程 A 负责从摄像头采集一帧数据，暂存在 buffer 中。

输出插件的线程 B 负责实现 http server，当有 http client 要求访问时图像时，从 buffer 中读一帧数据，然后发送给 http client。

2、如何实现插件化。

MJPG-Streamer 将每一种输入或输出是都抽象为一个插件。

每一个插件，都必须实现 3 个 API:

int (*init)(output_parameter *param, int id);

int (*run)(int);

int (*stop)(int);

init() 负责初始化插件;

stop() 负责让插件停止工作;

run() 负责让插件开始工作;

每一个插件，最终都会被编译成一个动态库。

main 线程中通过 dlopen、dlsym() 对插件进行统一地调度使用。

核心数据结构：

1> 对输入插件的抽象

struct _input {
    char *plugin;

    [...]

    // 互斥访问
    pthread_mutex_t db;
    pthread_cond_t db_update;

    // 存储图像数据
    unsigned char *buf;
    int size;

    // 统一的 API
    int (*init)(input_parameter *, int id);
    int (*stop)(int);
    int (*run)(int);
};

2> 对输出插件的抽象

struct _output {
    [...]

    // 统一的 API
    int (*init)(output_parameter *param, int id);
    int (*stop)(int);
    int (*run)(int);
};

这两个数据结构基本就确定了 MPJG-Streamer的核心框架。

如果你想了解 input_uvc.so 这个插件是如何采集摄像头数据的，那么只需要阅读其如何实现 init()、stop()、run() 这几个 API 即可。

如果你想给 MJPG-Streamer 增加功能，例如你想让其支持使用 live555 进行流媒体传输，那么你需要先学会使用 live555，然后将其用法封装成 init()、stop()、run() 供 MJPG-Streamer 调用即可。

总结

MJPG-Streamer 虽然老旧，但是其设计理念遵循了 UNIX 的设计哲学，Keep it simple。

非常适合用来训练 Linux 系统下的网络和多线程编程。

最后，欢迎小伙伴们后台推荐类似的开源项目给我，后续我会分享更多的源码剖析。

股市无情，技术有情。
