二极管介绍

二极管

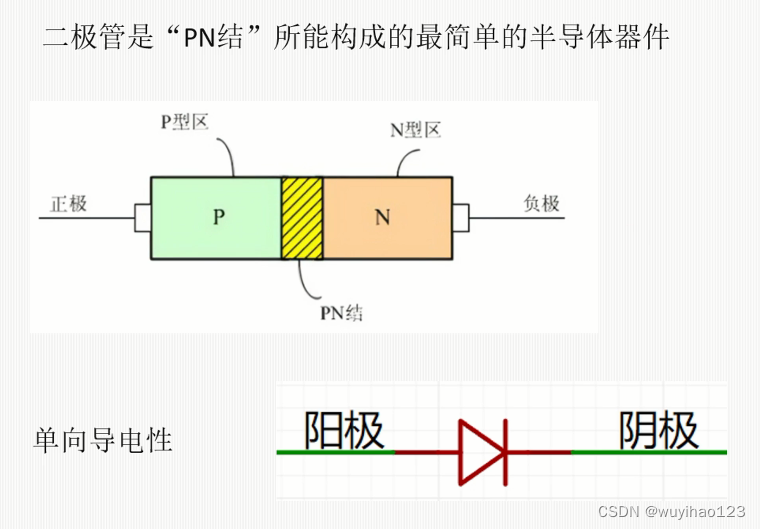

基本介绍

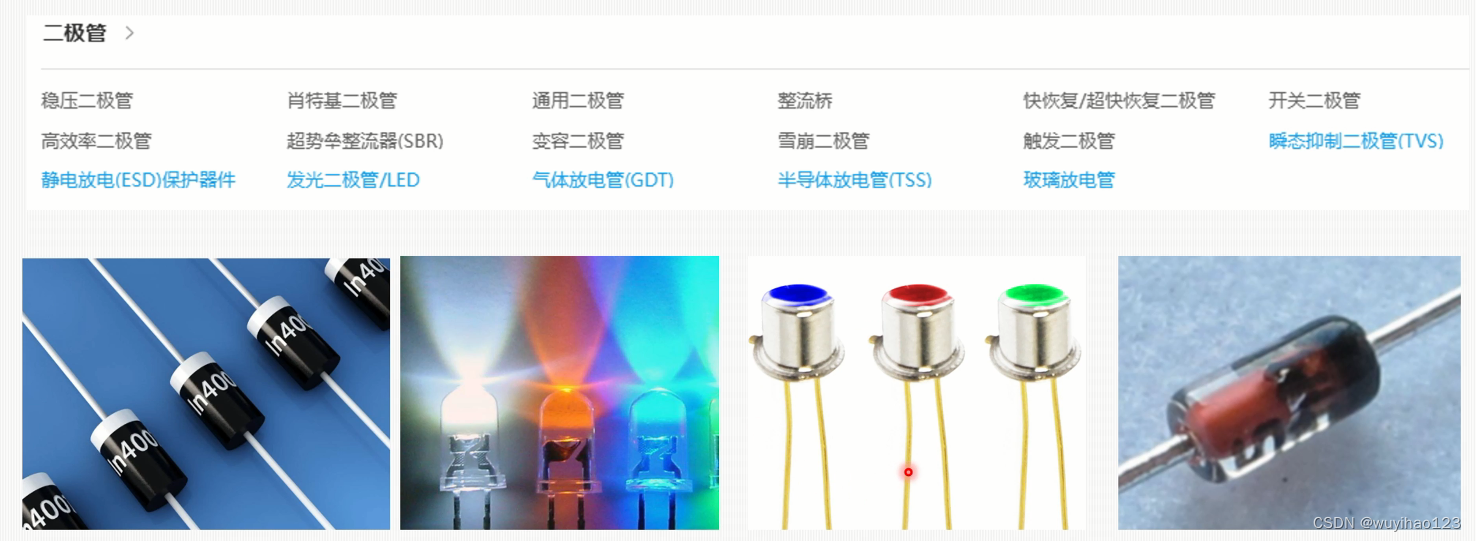

种类

作用

种类	作用
稳压二极管	用于电源稳压和电压参考电路
发光二级管	用于指示灯、显示屏、照明和通信等领域
整流二极管	用于电源整流、电机控制、逆变器和电源供应等领域
快恢复二极管	用于高频电路和开关电源等应用
肖特基二极管	用于高速开关、整流和混频等应用
瞬态抑制二极管	主要用于保护电子设备免受瞬态过压的损害
光电二极管	用于光电检测、光通信和光电转换等领域

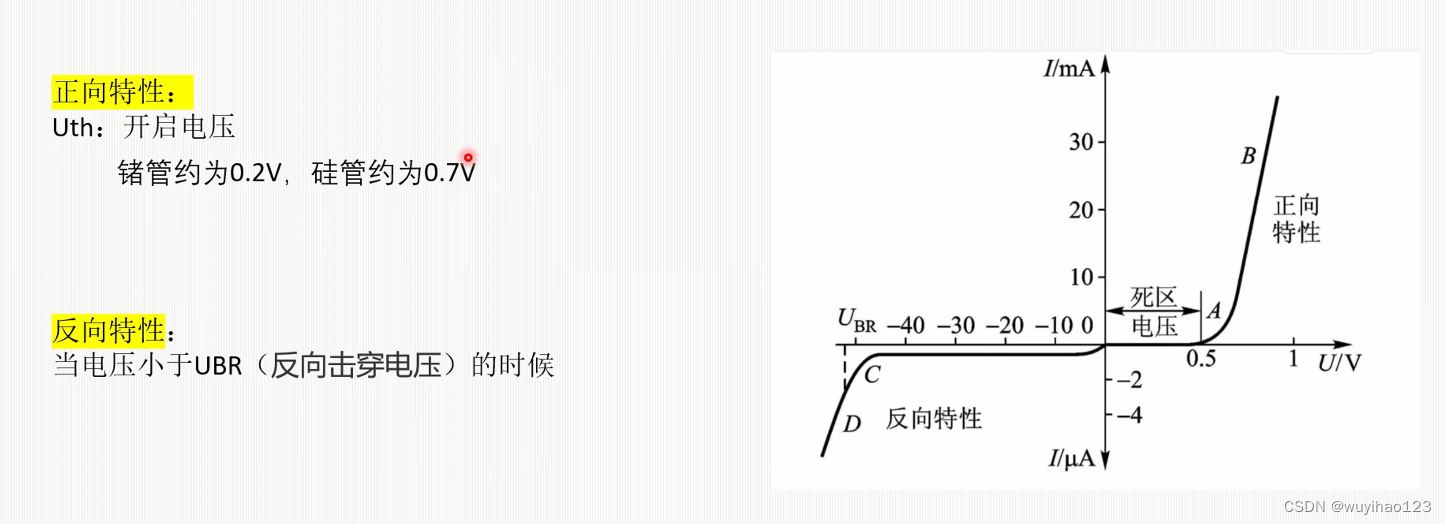

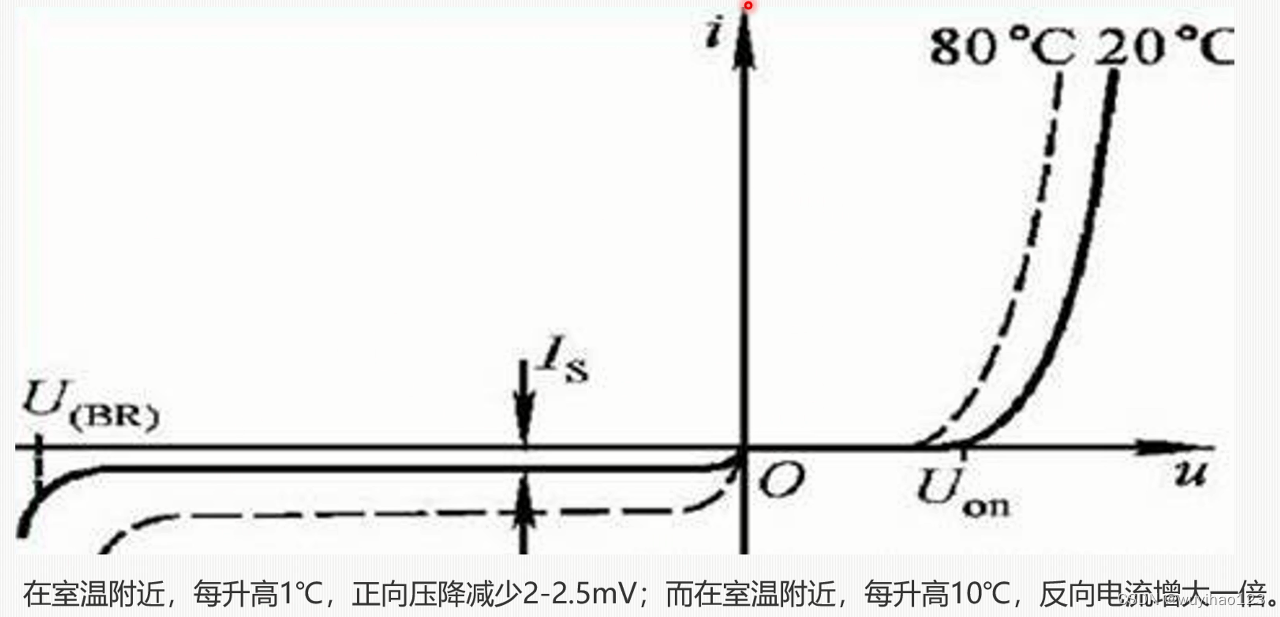

特征曲线

二极管两端电压大于导通电压，所流经的电流呈指数上升。

钳位作用：二极管导通后，其两端的压降基本维持问稳定。

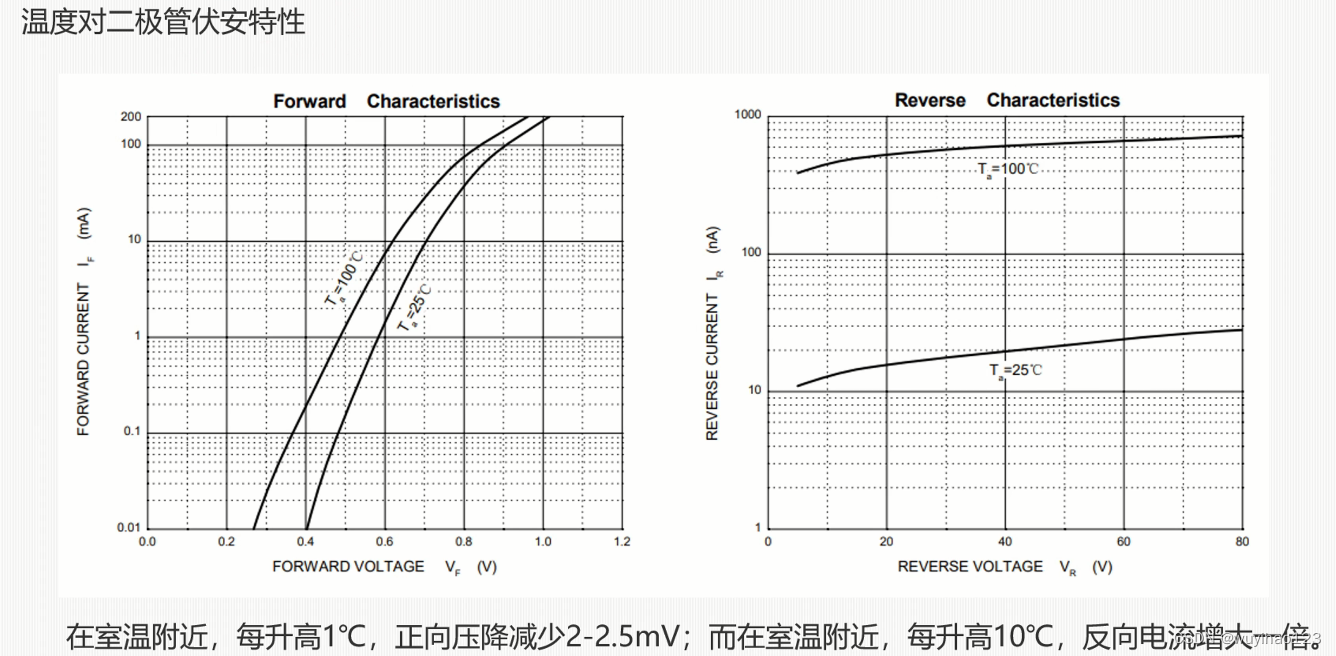

与PN结相关的产品，在设计的时候要考虑到温漂

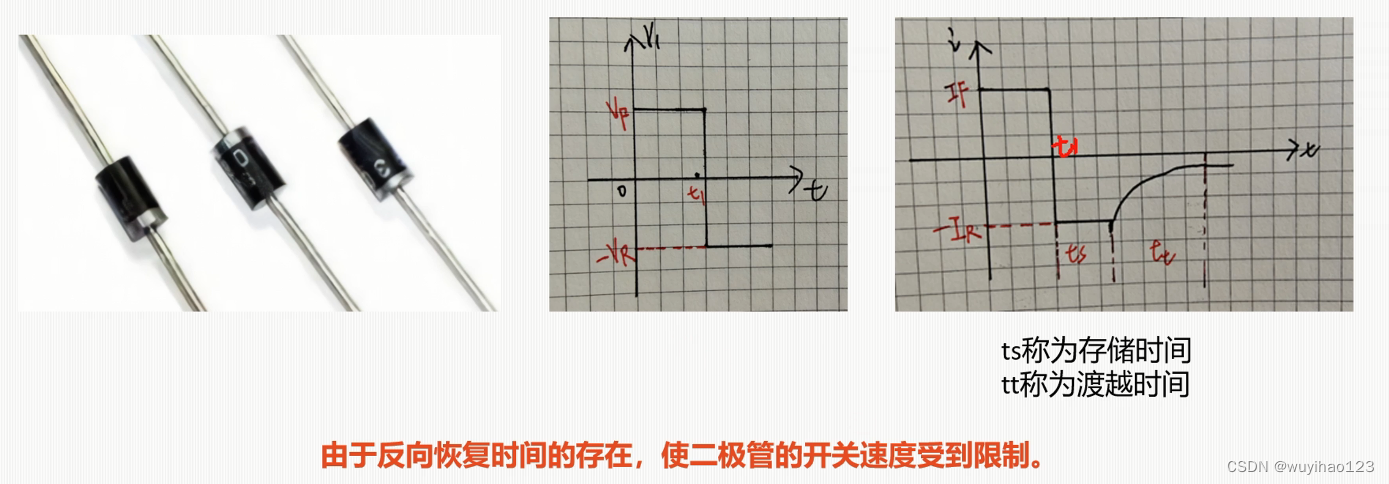

反向恢复时间

反向恢复时间：在正向导通之后，想要马上截止是不可能的，因此其截止的时间称为反向恢复时间

较短的反向恢复时间可以减少开关延迟，提高开关速度和精确性；较长的反向恢复时间，会加大功耗，降低电路的效率和性能

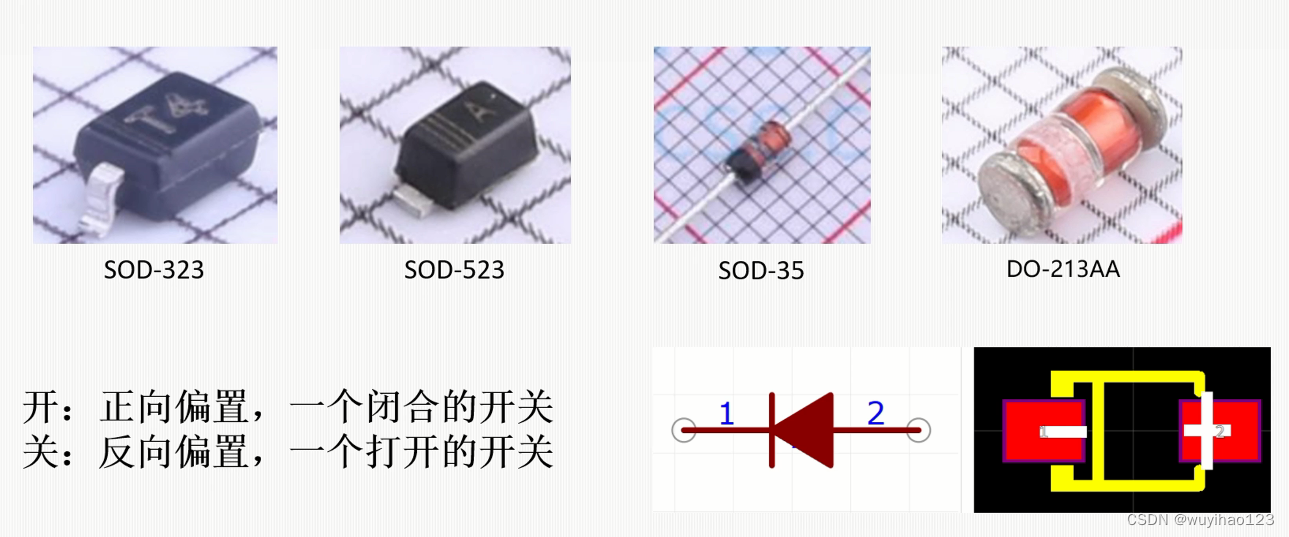

开关二极管

常见的开关二极管：1N4148

参数

开关二极管在选型时最看重开关速度（即反向恢复时间短）。

1、反向恢复时间

根据电路中的开关频率和反向恢复时间的要求，选择具有合适反向恢复时间的二极管

2、最大反向电压

确保选择的二极管的VR值大于或等于系统中的最大反向电压

3、功率

确保最大导通电流应大于电路中的最大导通电流

4、导通压降

根据电路中的功耗和效率要求，选择具有合适导通压降的二极管

5、封装类型

看板子物理尺寸和散热要求

应用

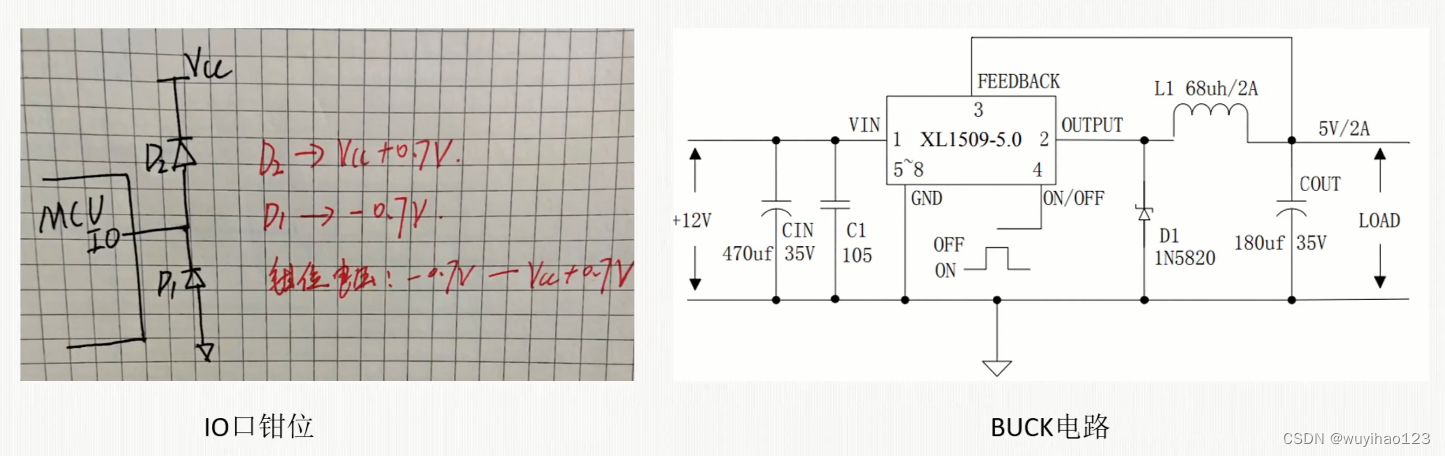

IO口钳位：主要用于保护电路中的敏感器件和电子元件免受过压或过流的损坏。如图，当电压超过特定的阈值就会导通二极管，将IO口电压限制在安全范围内

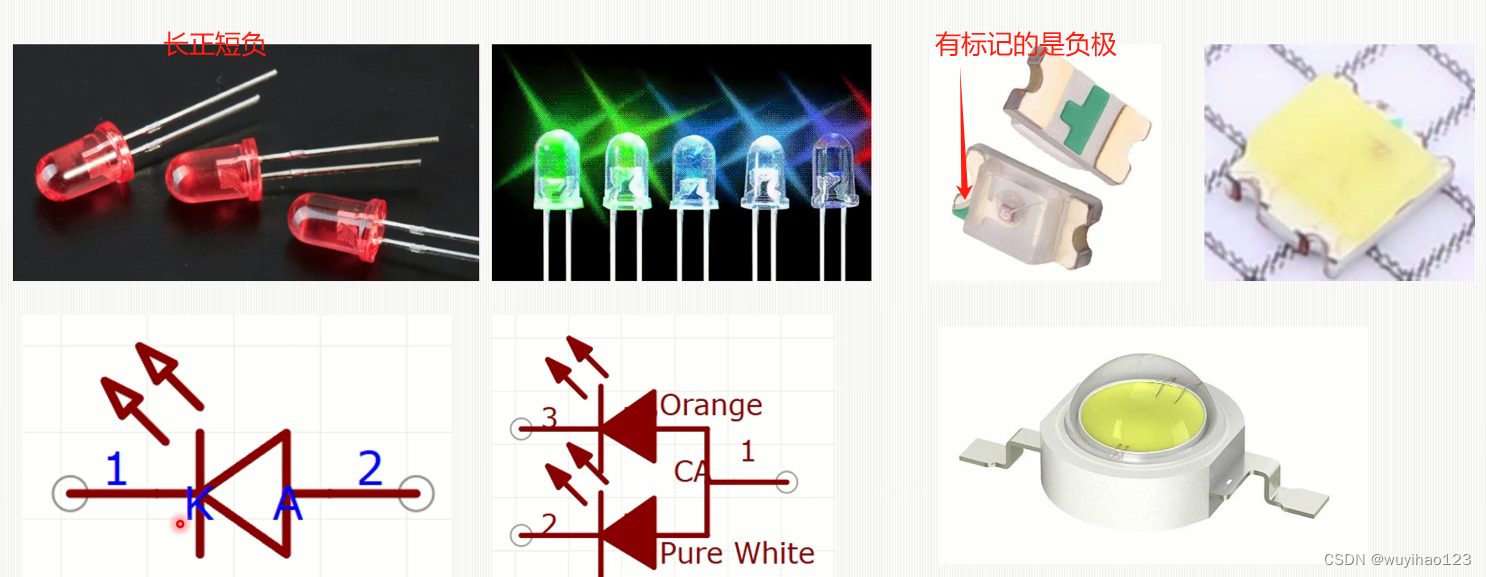

发光二极管

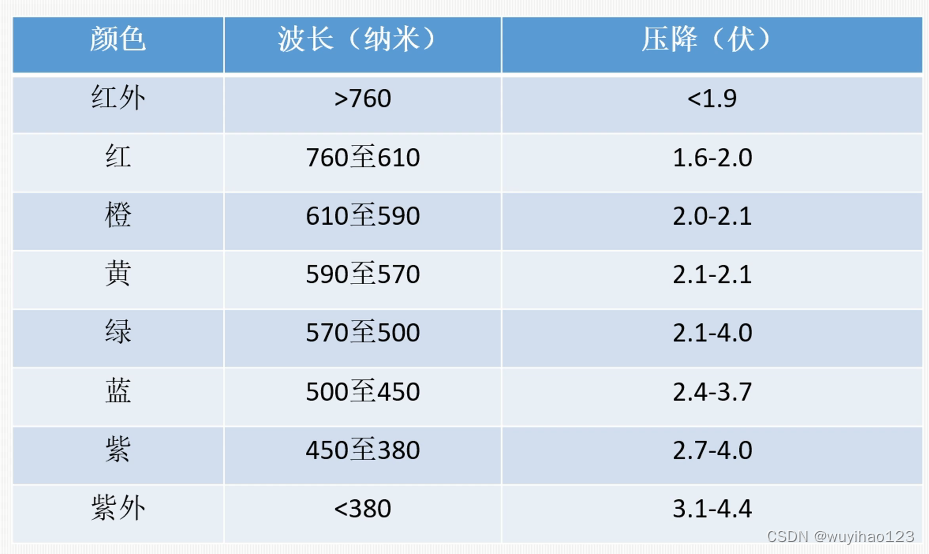

LED相关曲线

红色LED：波长约为620-750纳米

绿色LED：波长约为520-570纳米

蓝色LED：波长约为450-490纳米

黄色LED：波长约为570-590纳米

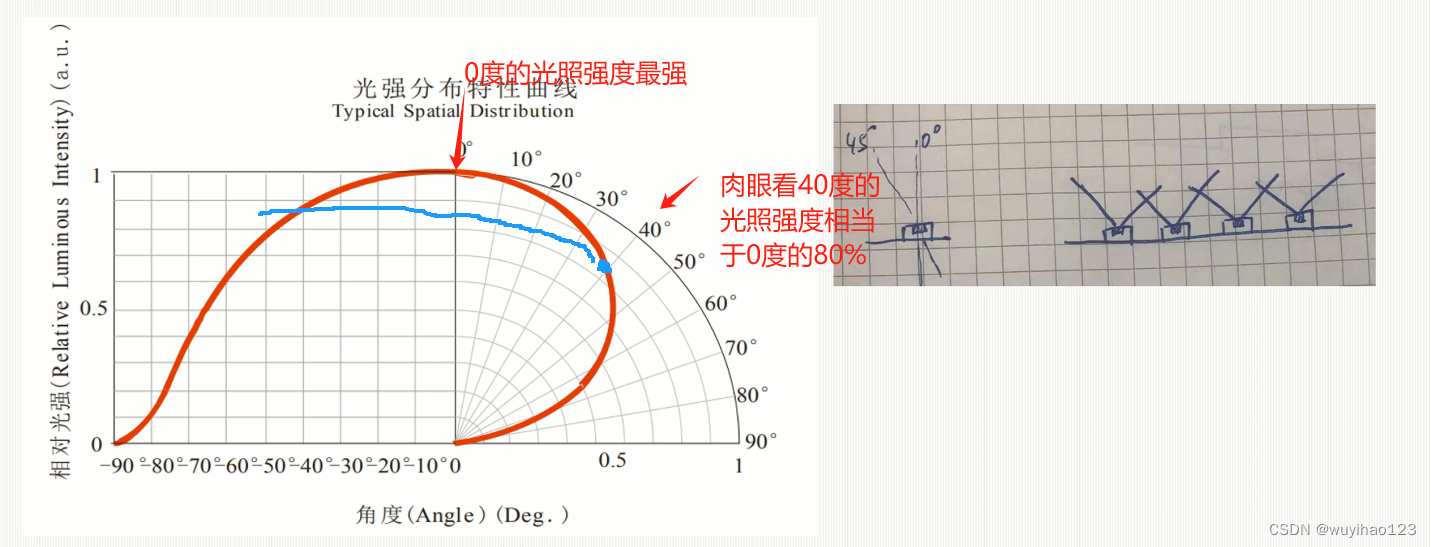

辐射特征曲线

光通量

描述LED发光强度的量。

光通量的单位。发光强度为1坎德拉（cd）的点光源，在单位立体角（1球面度）内发出的光通量为“1流明”。英文缩写（lm）。

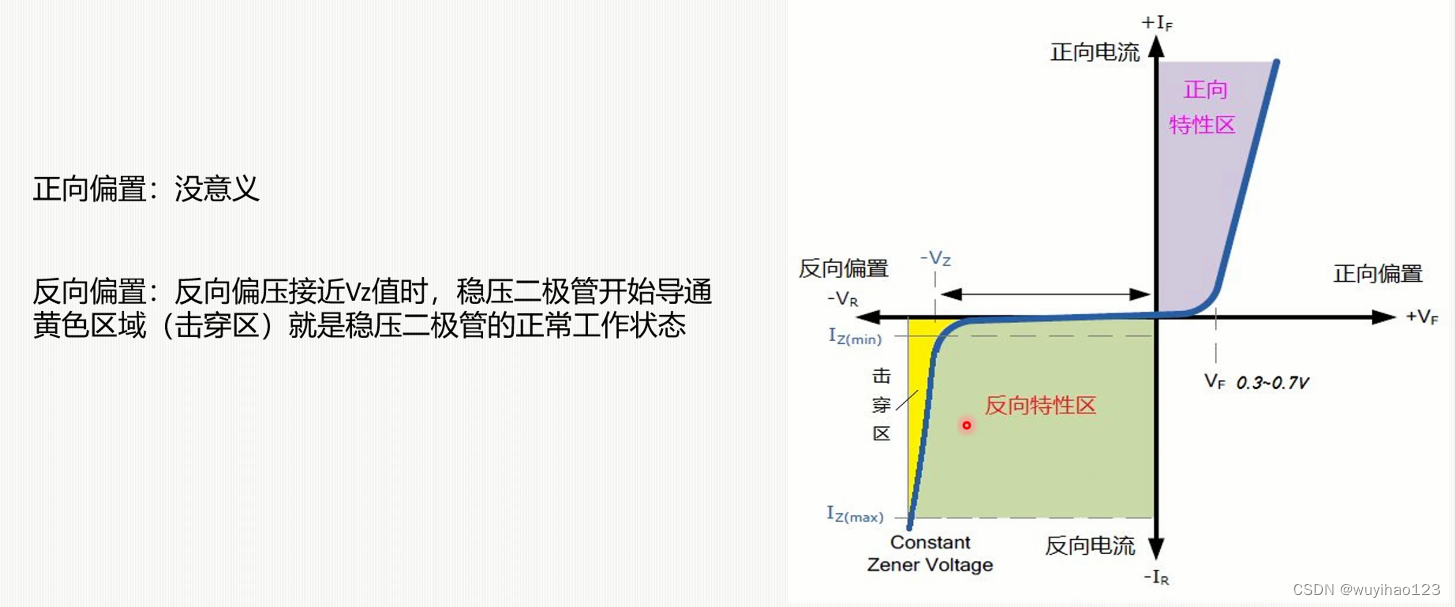

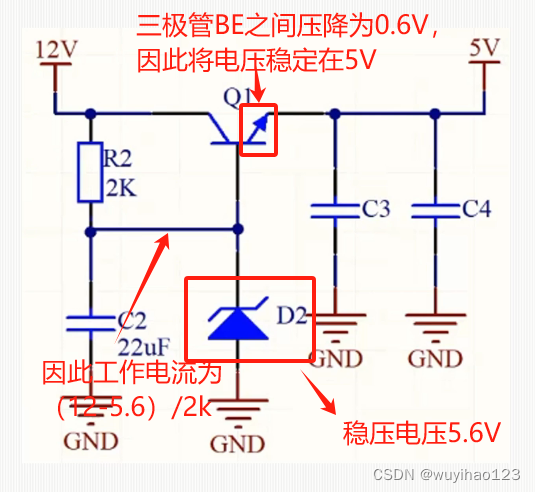

稳压二极管（齐纳二极管）

瞬态抑制二极管（TVS）

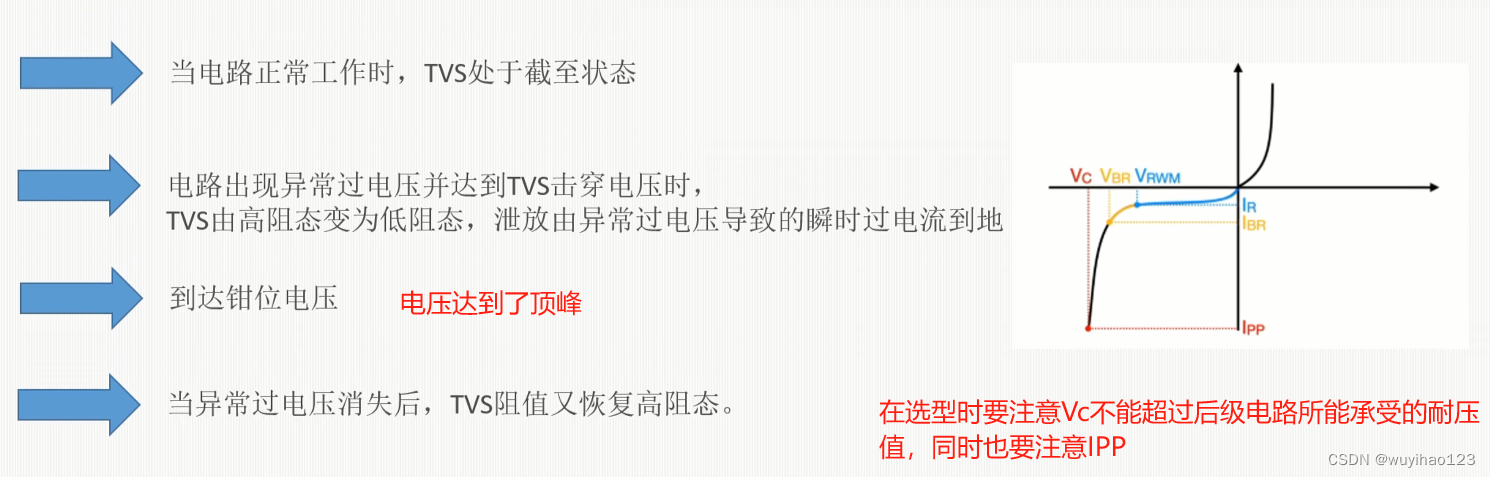

侧重于对瞬间浪涌的泄放能力

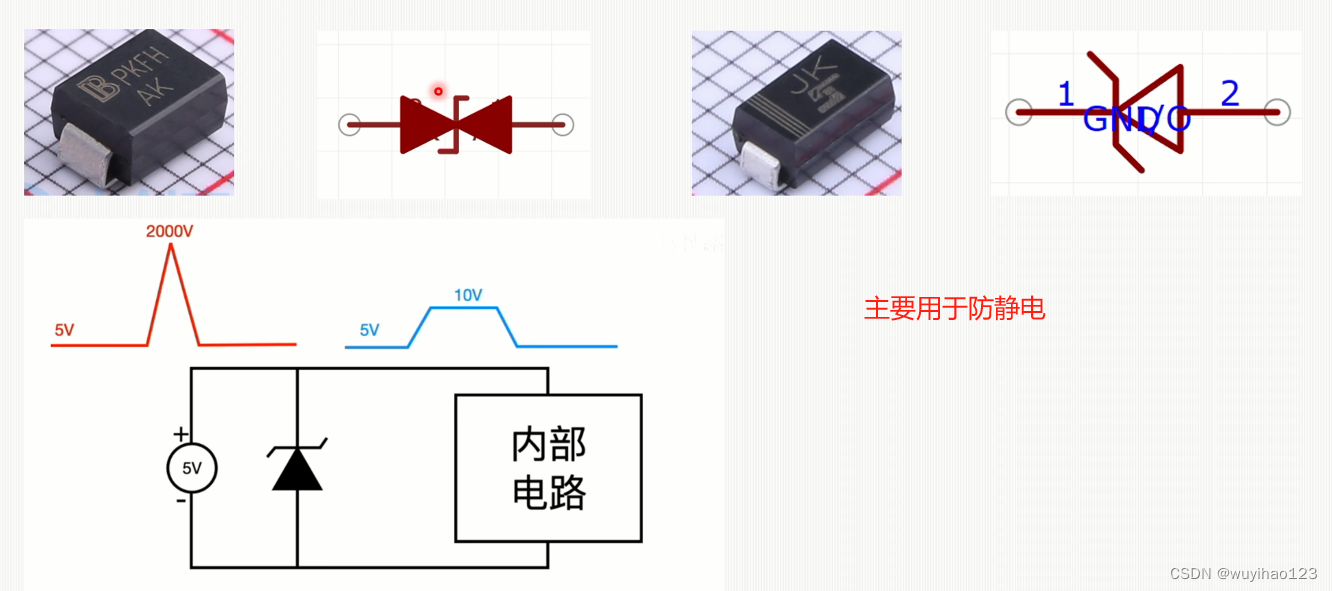

图中左侧的TVS为双向TVS一般应用在电压需要交变的电路中；右侧为单向TVS一般应用在直流电路中。

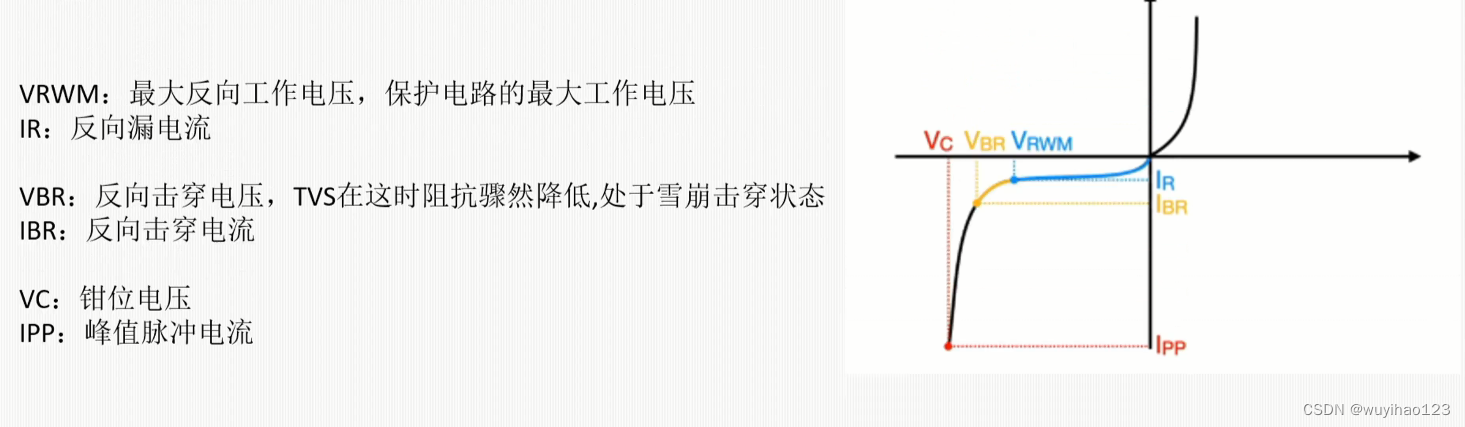

选型

在选型时，要注意Vc不能超过后级电路所能承受的耐压值，同时也要注意峰值脉冲电流不能超过TVS所能承受的峰值脉冲电流（IPP）。

反向峰值脉冲电流需要大于电路中所产生的浪涌电流

防静电通用TVS SMAJ系列：如SMAJ5.0A、SMAJ12A P6KE系列：如P6KE6.8CA、P6KE15CA SMBJ系列：如SMBJ5.0A、SMBJ12A

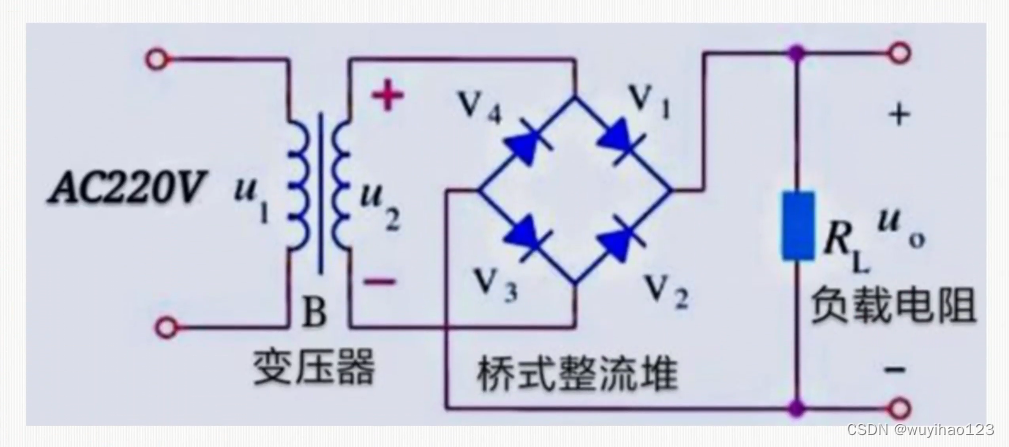

整流桥

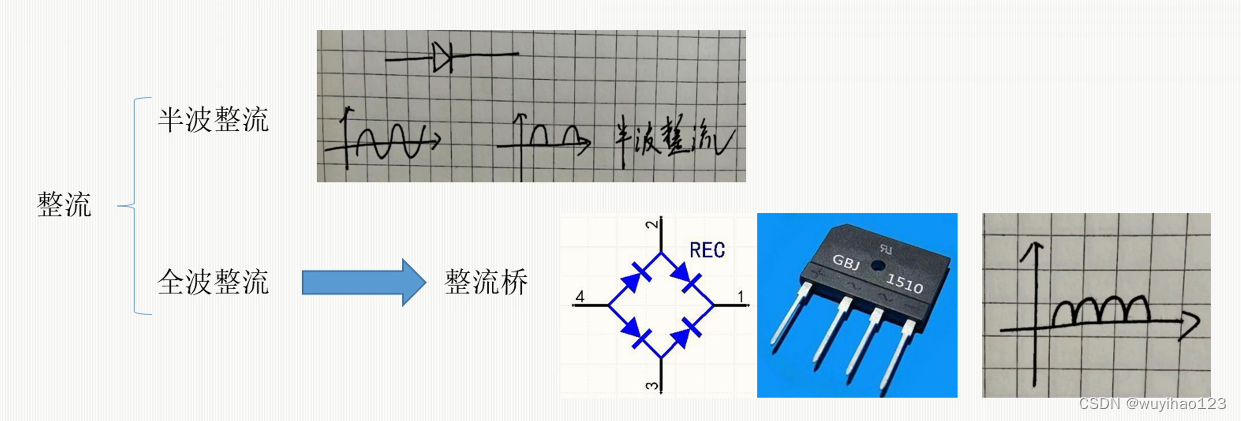

将交流电转为直流电的电能转换形式称为整流（AC/DC变换）

应用

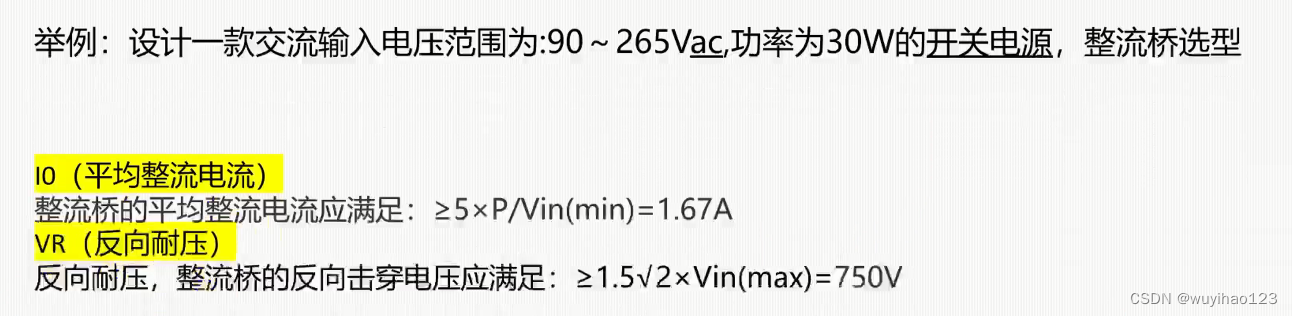

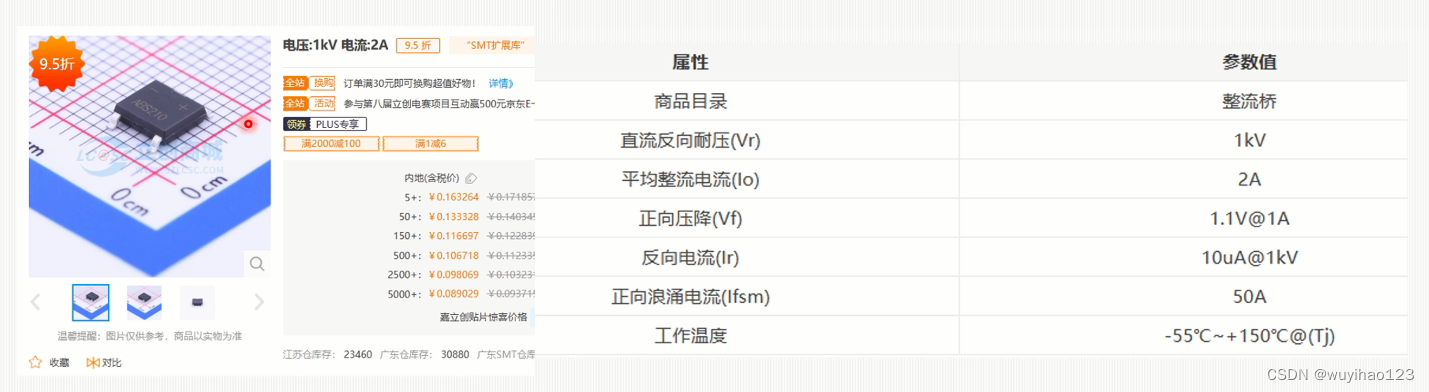

选型

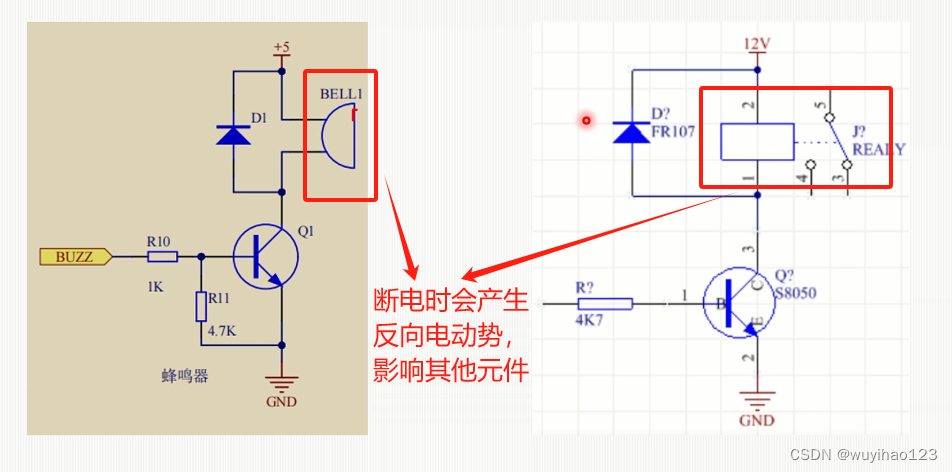

续流二极管

可做续流二极管有：

普通二极管中：1N4007

快恢复二极管：FR107、1N4148

肖特基二极管：1N5819

选型

1、最大反向工作电压

2、平均整流电流

3、正向导通压降VF（越小越好）

4、反向恢复时间trr（越小越好）

应用
