也不知道什么时候买的stm32板吃灰太久，不会玩，环境之前都没搞定，今天又折腾一天终于可以点灯了。

安装编译器gcc

brew tap ArmMbed/homebrew-formulae
brew install arm-none-eabi-gcc

OPEN-OCD

brew install open-ocd
openocd -v

ST-Link

brew install stlink
st-flash --version

STM32CubeMX

中文下载：
https://www.stmcu.com.cn/Designresource/detail/software/711298

下载解压，双击安装，报错执行下面再双击安装：

sudo xattr -cr ~/SetupSTM32CubeMX-6.8.0.app

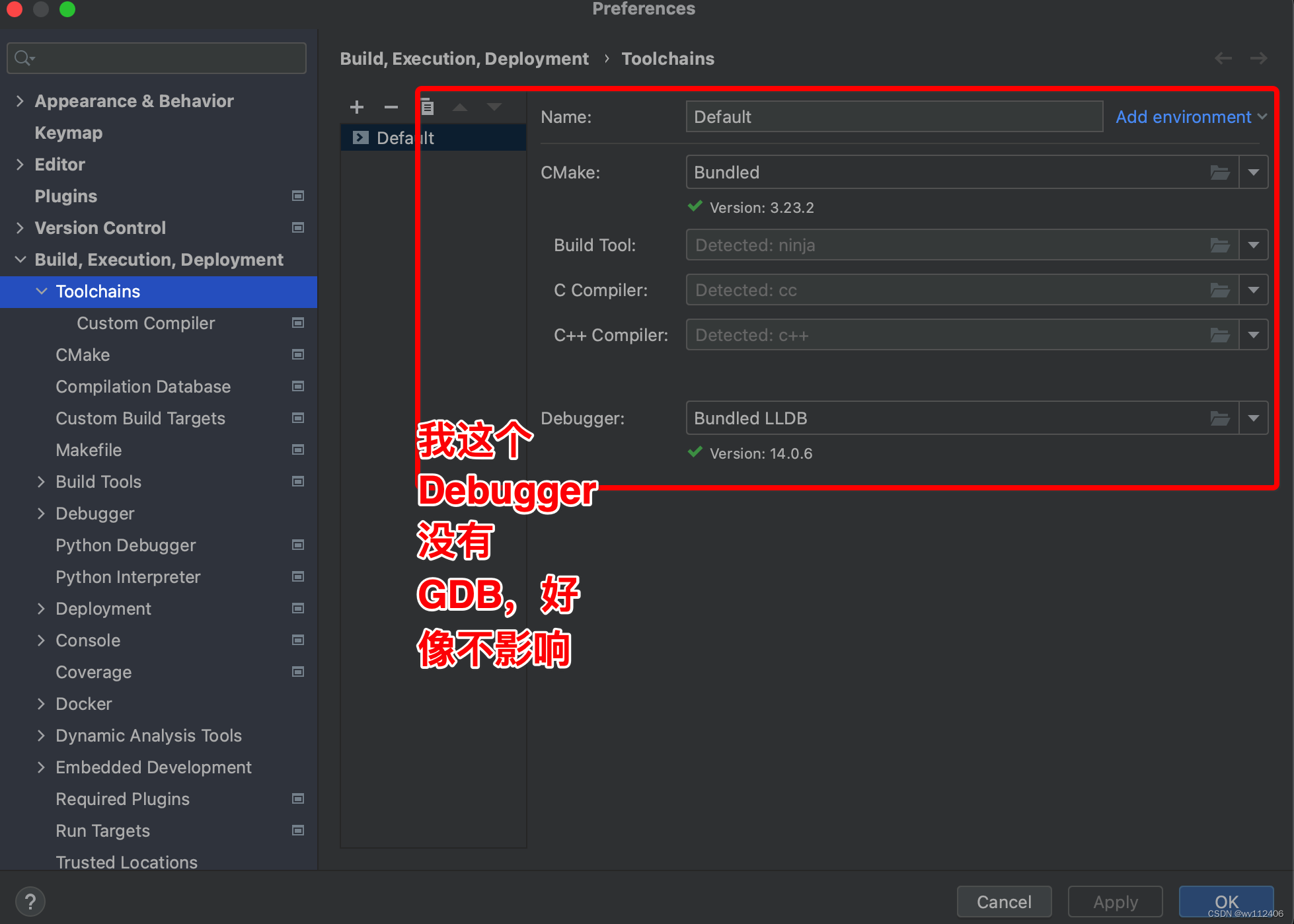

Clion

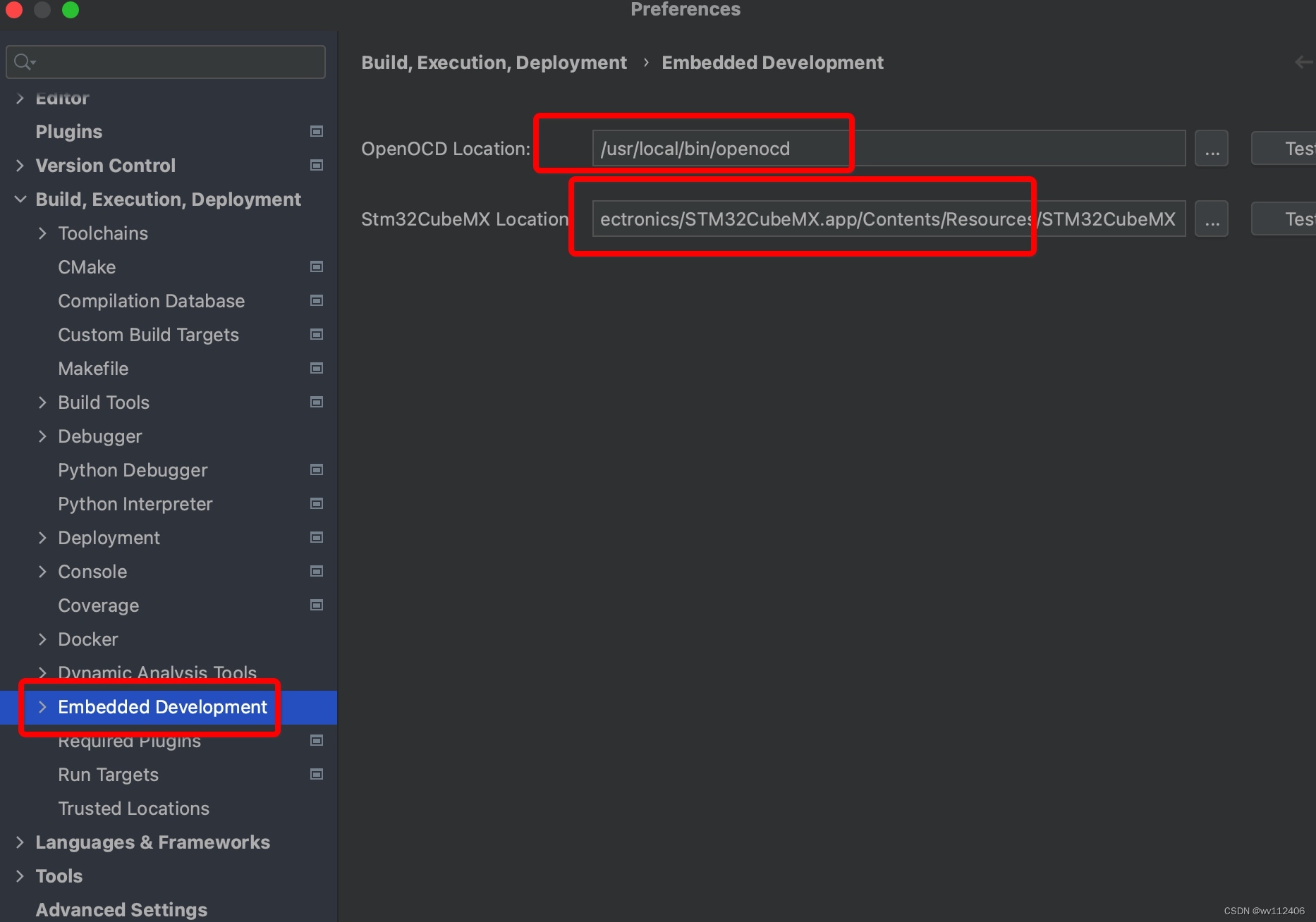

配置openocd

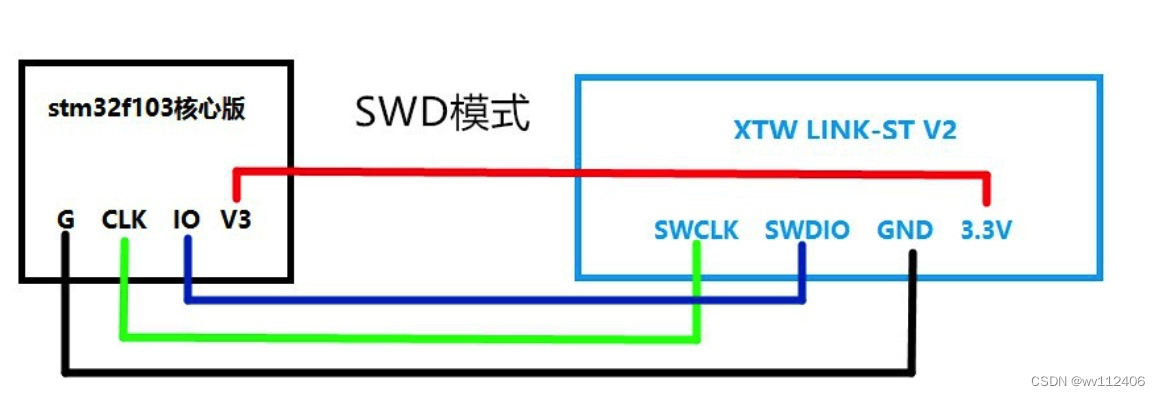

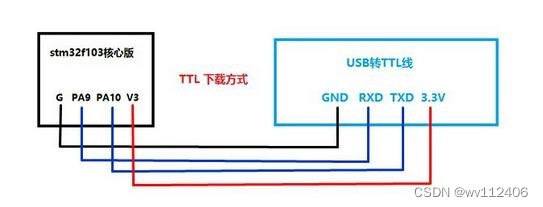

硬件连接

我是ST-Link V2

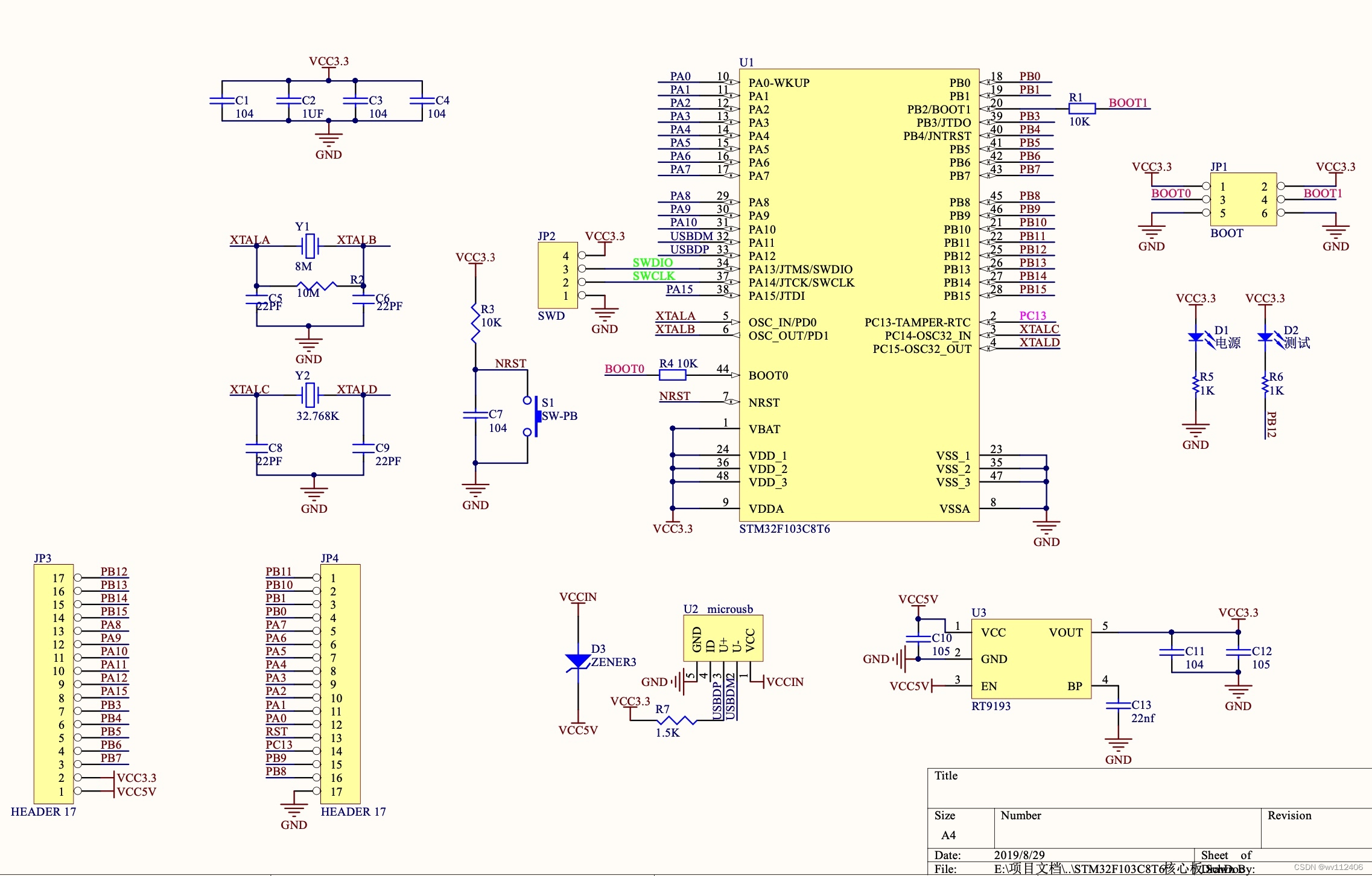

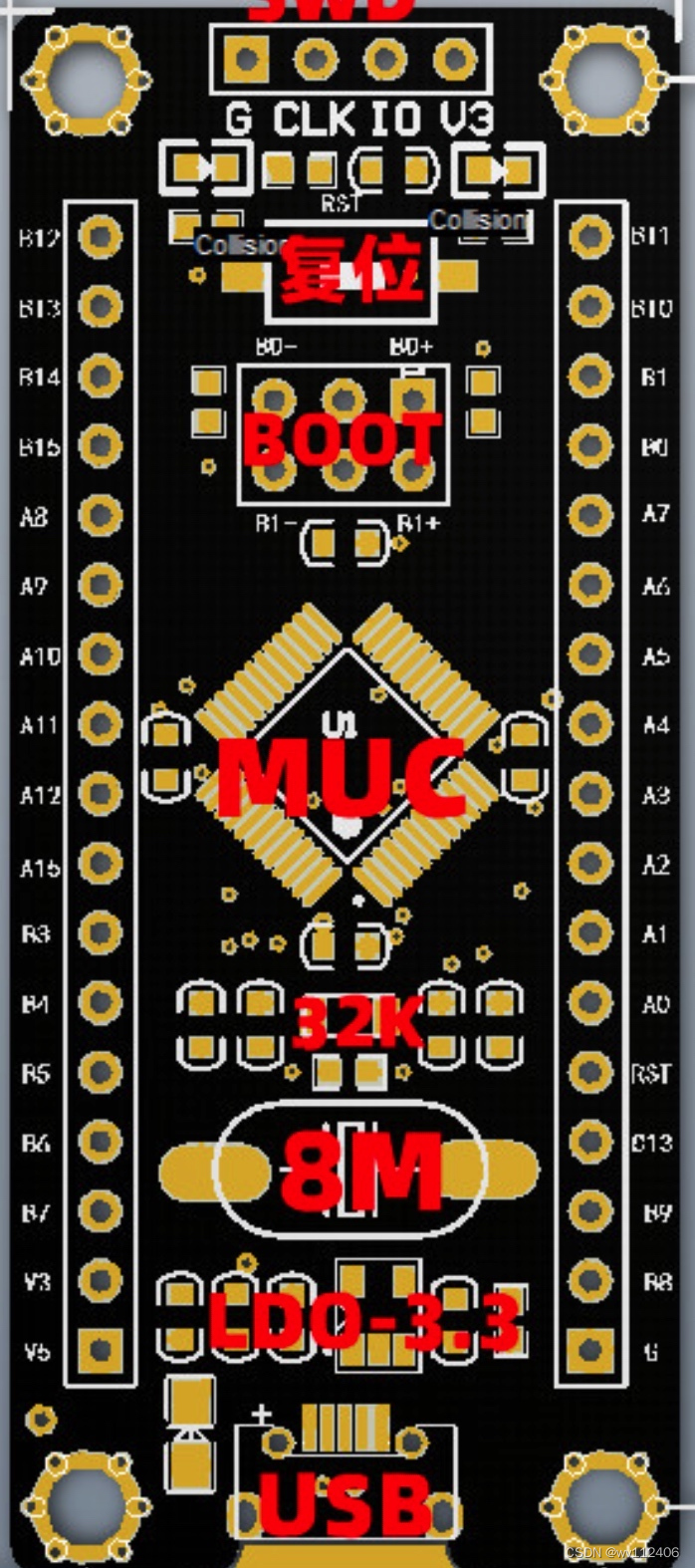

这是我用板子：

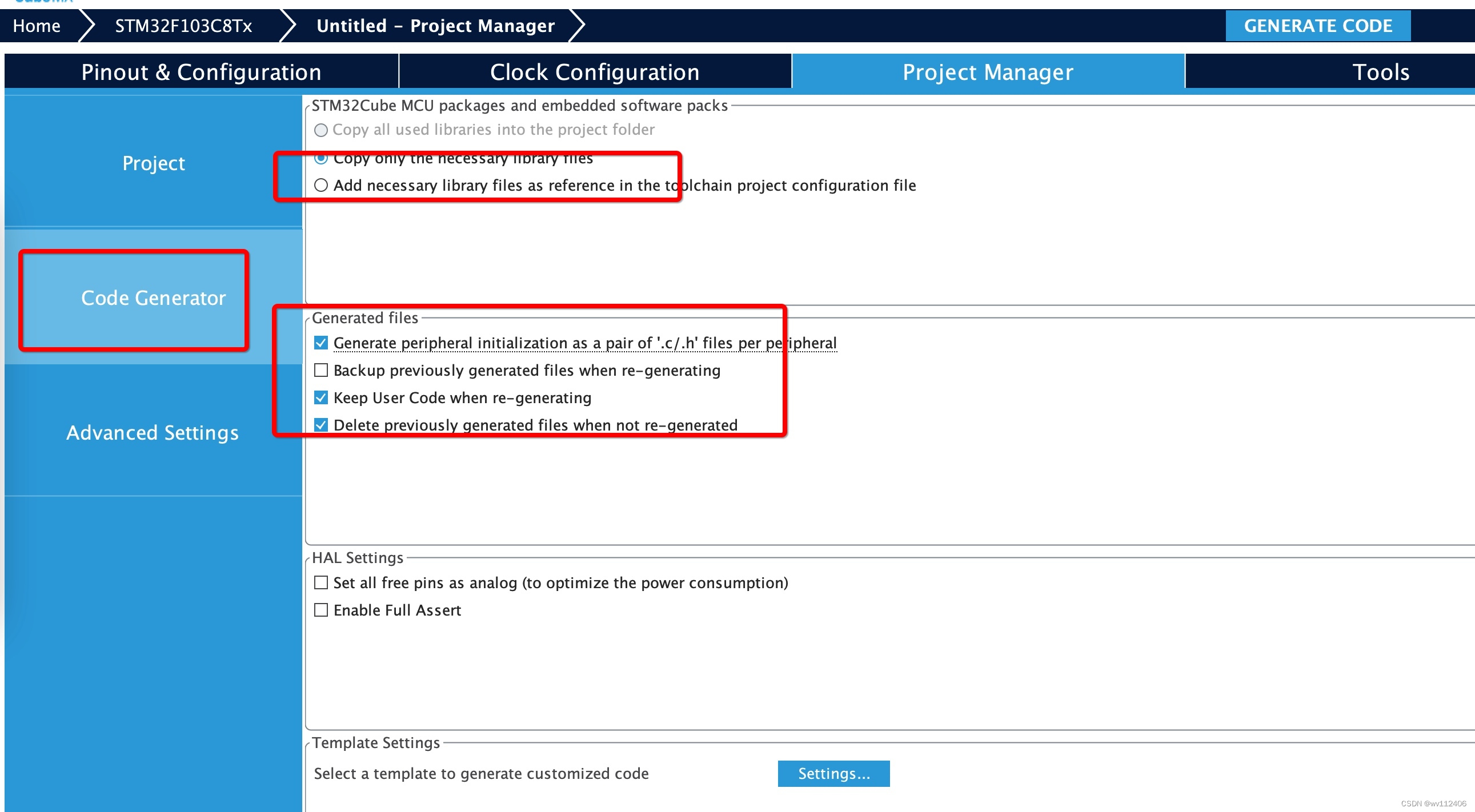

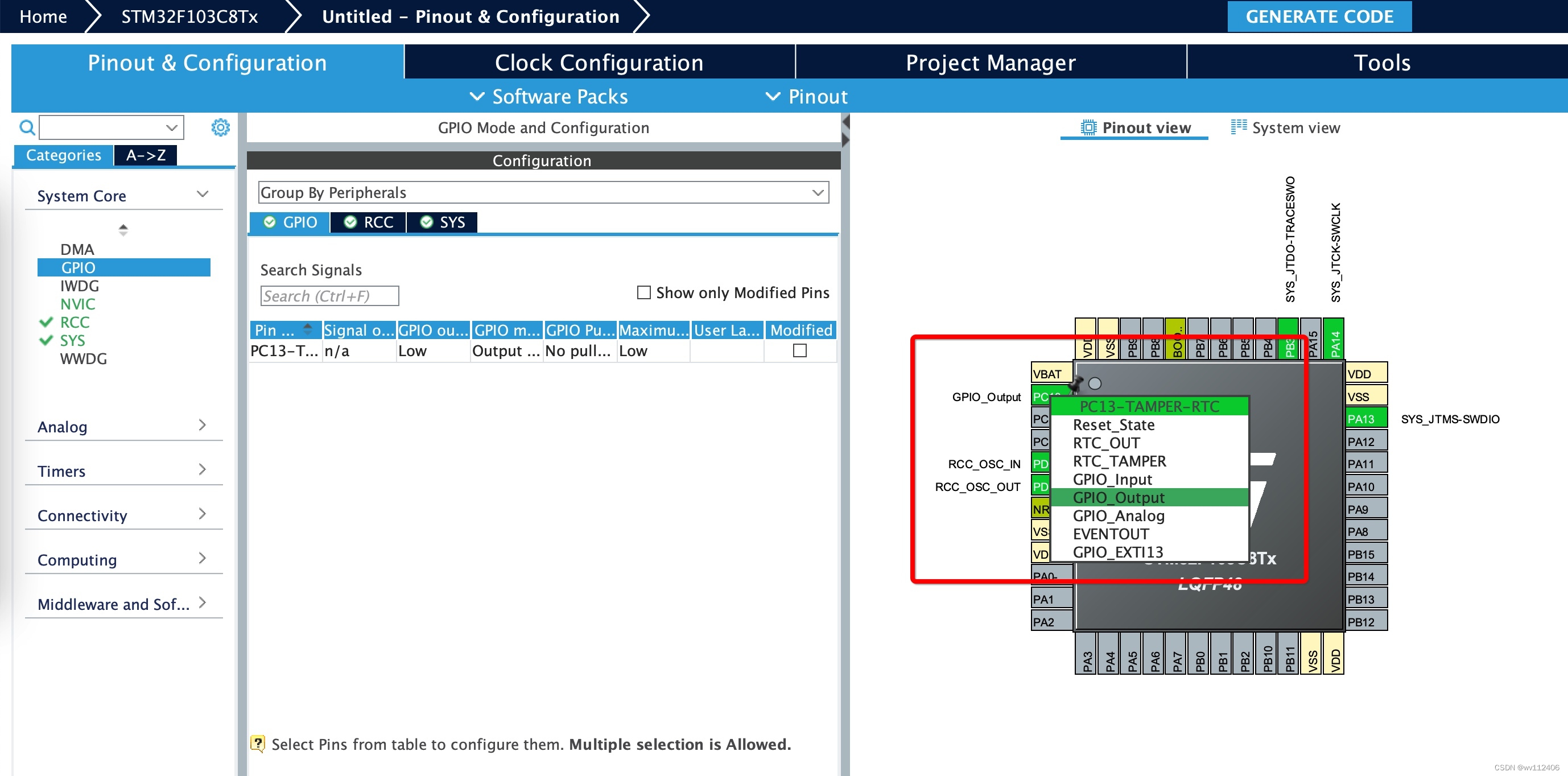

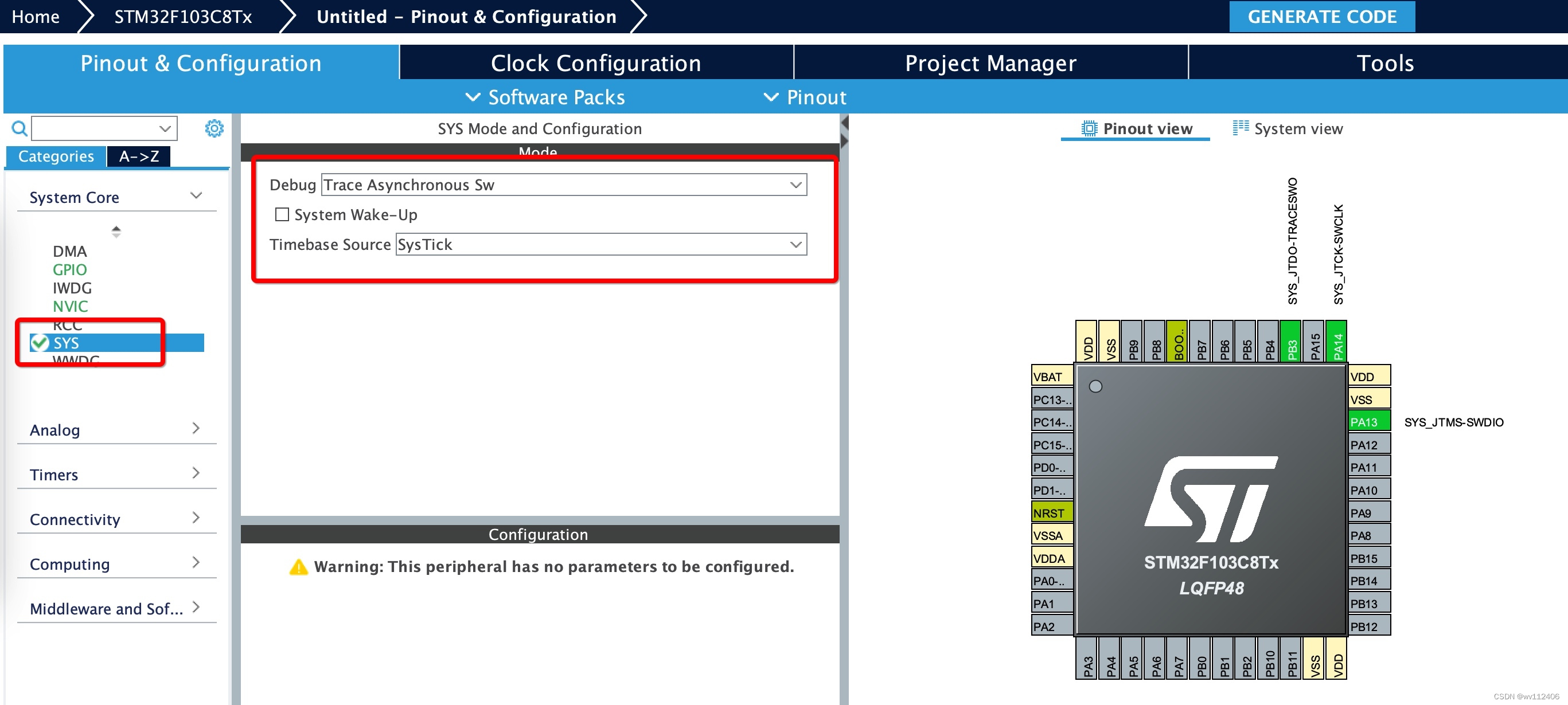

创建项目

选 STM32F10C8Tx

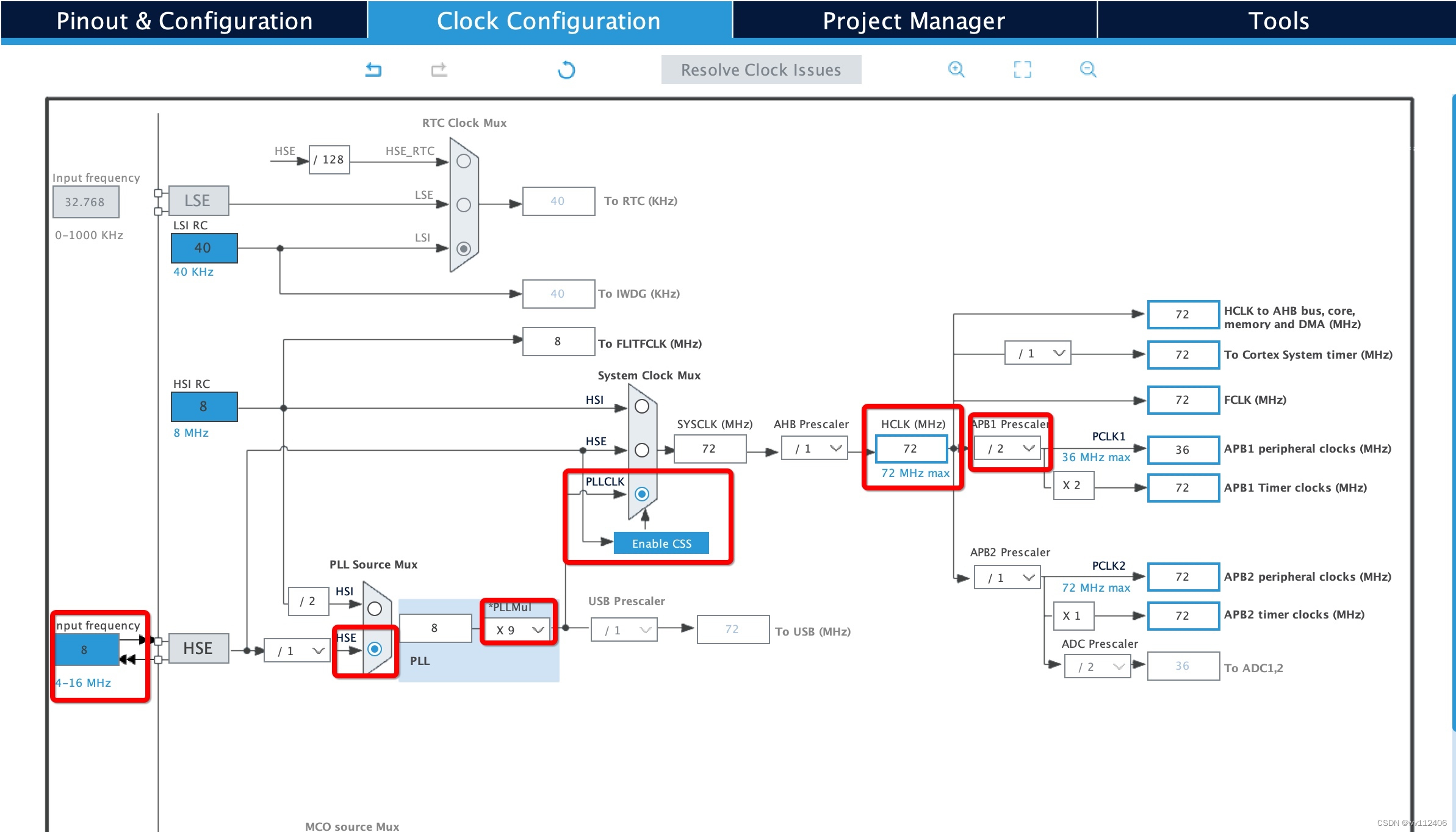

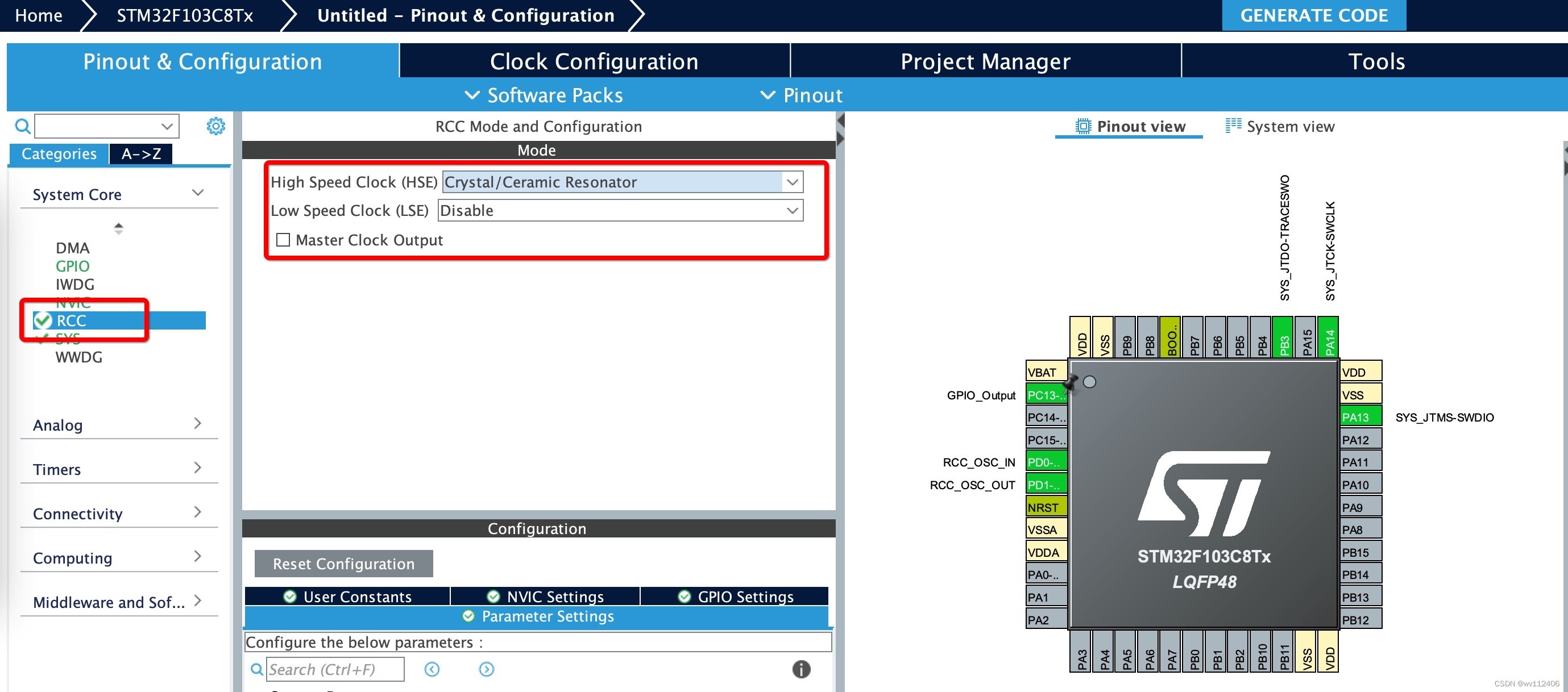

我的外部8M晶振

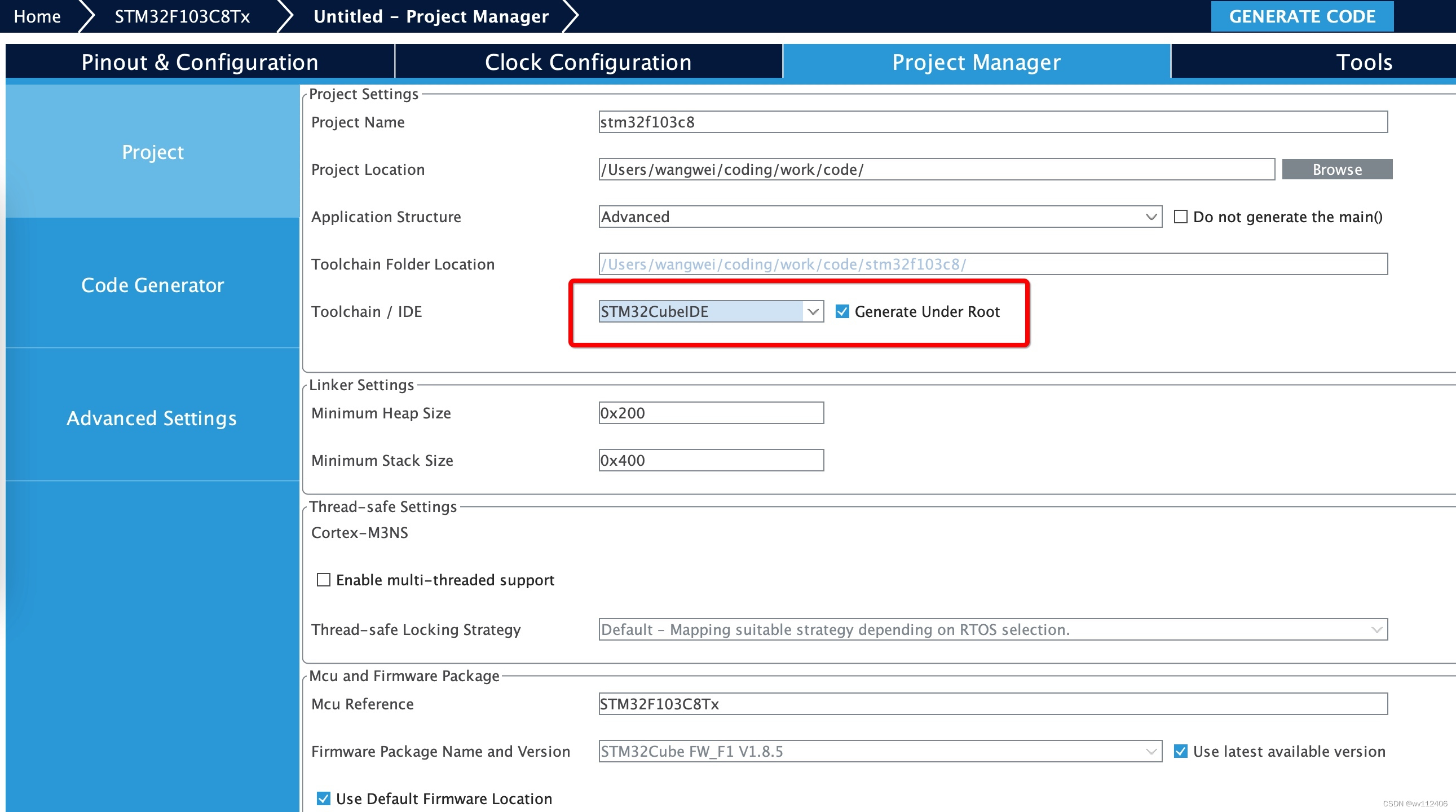

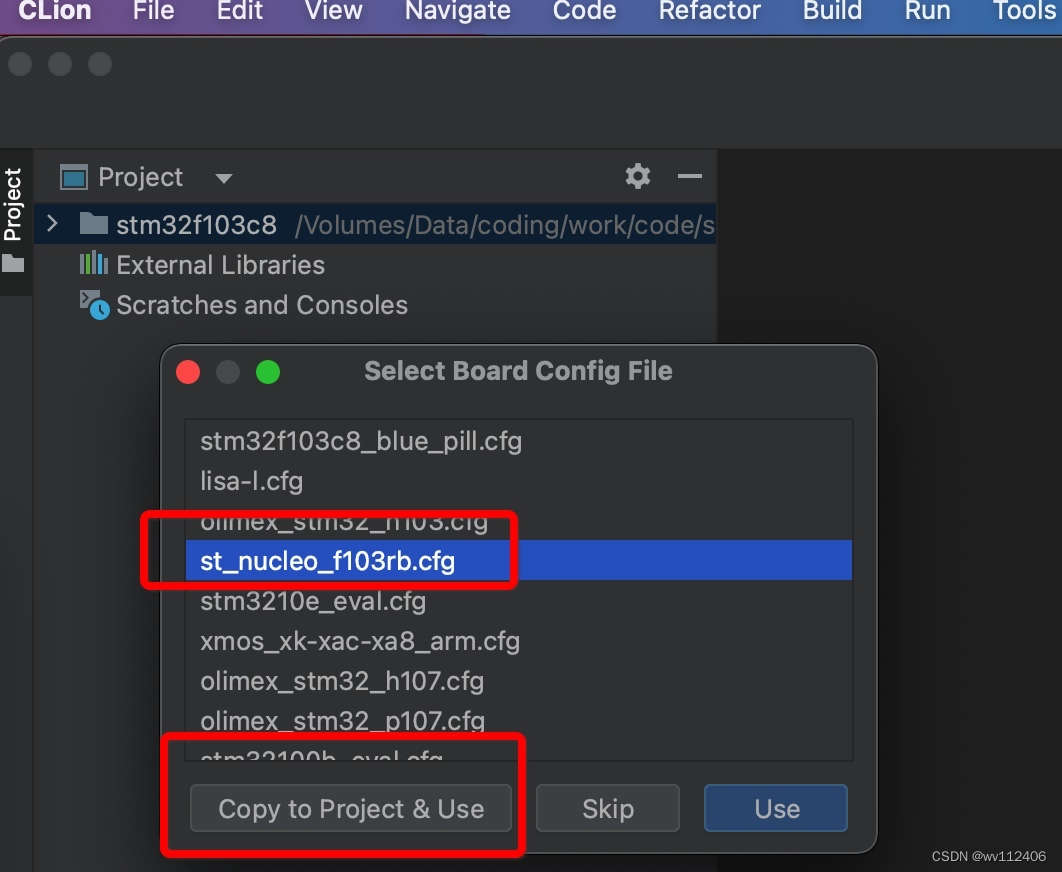

导入Clion

st_nucleo_f103rb.cfg 内容改为如下：因为使用StLink-V2版本

source [find interface/stlink-v2.cfg]

transport select hla_swd

source [find target/stm32f1x.cfg]

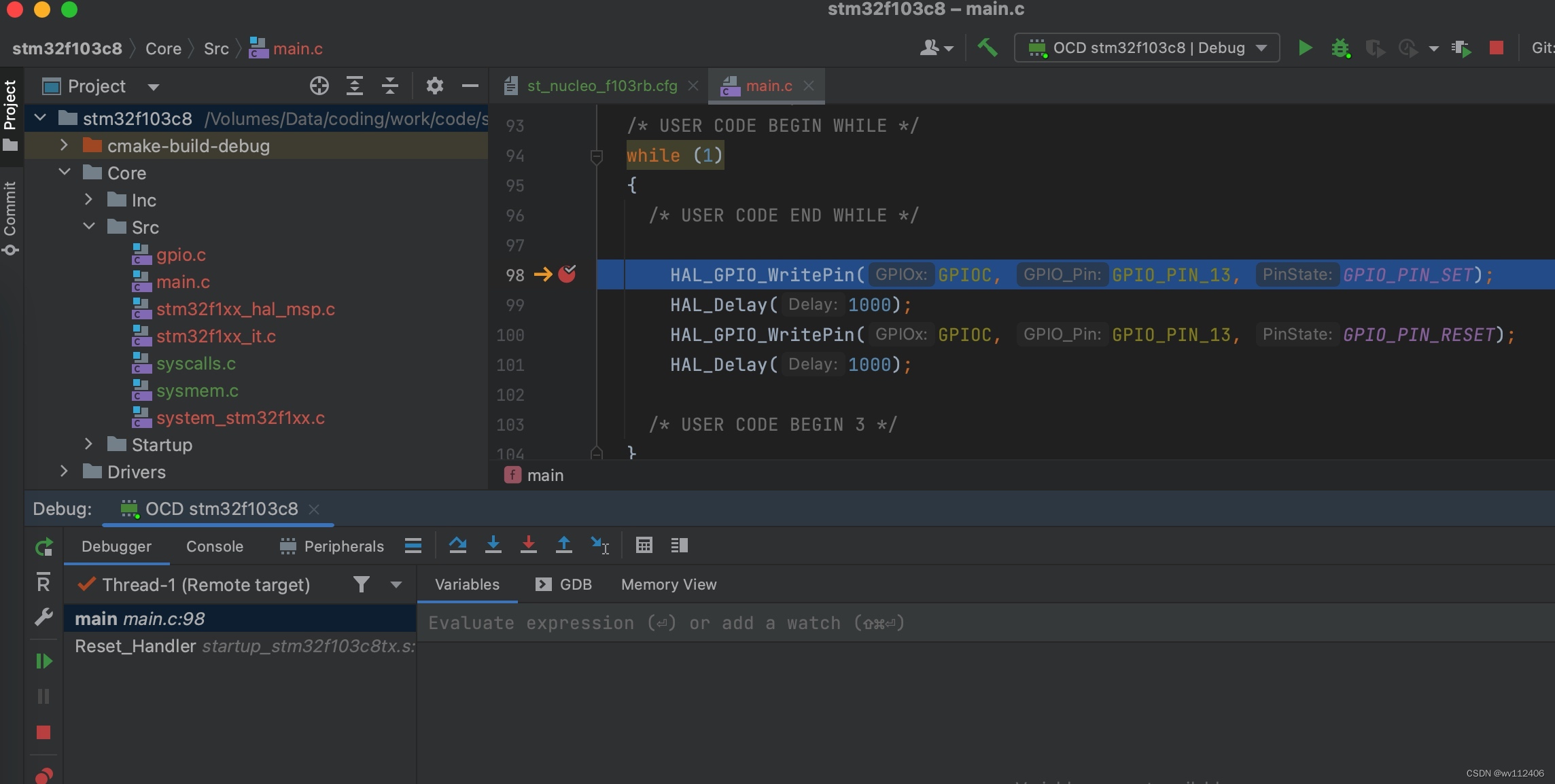

修改main.c

while (1)
  {
    /* USER CODE END WHILE */

      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
      HAL_Delay(1000);
      HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
      HAL_Delay(1000);

    /* USER CODE BEGIN 3 */
  }

boot0置空，boot1=0时直接可以debug

如果下载失败可用命令行试一下:

st-flash write ./cmake-build-debug/stm32f103c8.bin 0x8000000
