USBee AX逻辑分析仪修改USB设备PID和VID

wv112406

已于 2023-07-25 21:55:34 修改

阅读量1.9k

点赞数 2

于 2023-07-24 11:54:07 首次发布

本文链接：https://blog.csdn.net/wv112406/article/details/131893003

版权

文章介绍了如何使用Linux环境和开源工具修改USBeeAXPro逻辑分析仪的PID和VID，使其能与Saleae和PlusView软件配合使用。过程包括安装必要工具，读写EEPROM，以及使用hexdump进行十六进制编辑。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

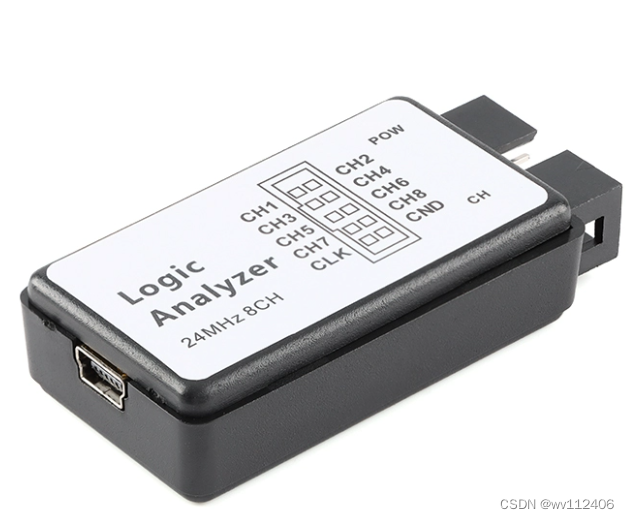

20几块的一逻辑分析仪，自代软件是USBee AX Pro，不好用。按https://vandersonpc.com/repro-usbee-ax/这里提供方法修改PID, VID，可就以使用saleae和plusView，需要Linux环境，改完之后可以MacOS, Windows, Linux使用，因为改的是EEPROM。Bilibili上有哥们拆下来用编程器改的也可以用。
在这里插入图片描述

Linux下安装工具：

$ sudo aptitude install fxload
$ sudo aptitude install libusb-1.0-0-dev
$ git clone https://github.com/ribalda/fx2eeprom.git
$ cd fx2eeprom
$ make

插入逻辑分析仪到USB口后，检查设备ID

$ lsusb
...
Bus 001 Device 017: ID 08a9:0014 CWAV Inc. USBee AX-Pro
...

刷写固件，注意设备地址，不要无脑copy，每个电脑不一样，跟上面lsub显示的Bus和Device对应。

sudo fxload -D /dev/bus/usb/001/017 -t fx2lp -I vend_ax.hex

读取EEPROM

sudo ./fx2eeprom r 0x08a9 0x0014 8 > eeprom.dat.bak

查看内容，下面a9 08 14 00是VID和PID

$ hexdump -C eeprom.dat.bak
00000000  c0 a9 08 14 00 00 1b 00                        |........|
00000008

使用二进制编辑软件修改为如下：

$ hexdump -C eeprom.dat
00000000  c0 25 09 81 38 00 1b 00                        |.%..8...|
00000008

再刷回EEPROM

cat eeprom.dat | sudo ./fx2eeprom w 0x08a9 0x0014 8

重新插拨USB，就可以看修改后PID,VID了。

$ lsusb
...
Bus 001 Device 019: ID 0925:3881 Lakeview Research Saleae Logic
...
