基于STM32F103C8T6(HAL库）和CubeMX入门的一些GPIO配置详解：IO口、电平、寄存器与上下拉电阻

1. 什么是GPIO（IO口）？

• GPIO（General Purpose Input/Output）即通用输入输出引脚，是芯片与外部设备交互的接口。

• 输入模式：用于读取外部信号（如按键状态、传感器数据）。

• 输出模式：用于控制外部设备（如点亮LED、驱动继电器）。

GPIO的工作模式（CubeMX配置选项）

模式类型	功能描述
输入模式
- 浮空输入	引脚电平完全由外部电路决定，无内部上拉或下拉（易受干扰）。
- 上拉输入	内部上拉电阻将引脚默认拉至高电平（3.3V）。
- 下拉输入	内部下拉电阻将引脚默认拉至低电平（0V）。
输出模式
- 推挽输出	可输出高/低电平，驱动能力强（常用驱动LED）。
- 开漏输出	可输出高/低电平，输出高电平时需外接上拉电阻，适合电平转换或总线通信（如I2C）。
复用功能	GPIO用作其他外设接口（如USART、SPI），需在CubeMX中配置复用功能模式。

2. GPIO的高低电平详解

• 高电平：我们经常配置GPIO口为SET(1),即通常为将IO口置电压为3.3V（取决于芯片供电电压VDD），最低有效电压（VIH）约为2.0V。

• 低电平：我们配置GPIO口为RESET(0),通常将IO口置电压为0V，最高有效电压（VIL）约为1.0V。

3. GPIO寄存器操作与位运算

关键寄存器

寄存器名称	功能描述
GPIOx_ODR	输出数据寄存器，直接控制引脚输出电平（1=高，0=低）。
GPIOx_IDR	输入数据寄存器，读取引脚当前电平状态。
GPIOx_BSRR	位设置/清除寄存器，可原子操作（如PA0置高：BSRR = 0x00000001）。

位操作示例

• GPIOA的PA0~PA15对应寄存器位0~15（二进制从右到左）：

  • PA0：0b0000 0000 0000 0001（十六进制0x0001）

  • PA1：0b0000 0000 0000 0010（十六进制0x0002）

  • 依此类推，PA15为0x8000。

 一般GPIO口都是0x0001代表GPIOx_PIN_0,0x8000代表GPIOx_PIN_15,

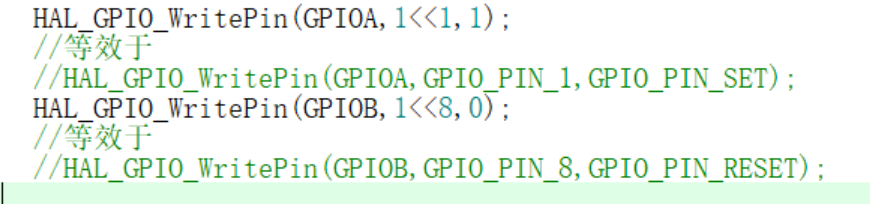

 我们就可以将GPIOx_PIN_y表示成1<<y（<<是左移）。

4. 上下拉电阻的作用与配置

• 上拉电阻：默认将引脚拉至高电平，避免悬空时的随机干扰（如按键接地时配置上拉）。

• 下拉电阻：默认将引脚拉至低电平，避免悬空时的误触发（如按键接电源时配置下拉）。

类型	作用	典型连接方式	示例场景
上拉电阻	确保默认高电平	信号线 → 电阻 → 电源	按键、开漏输出
下拉电阻	确保默认低电平	信号线 → 电阻 → GND	传感器输入、复位电路
限流电阻	限制电流，保护元件	电源 → 电阻 → LED → GND	LED驱动、电机控制

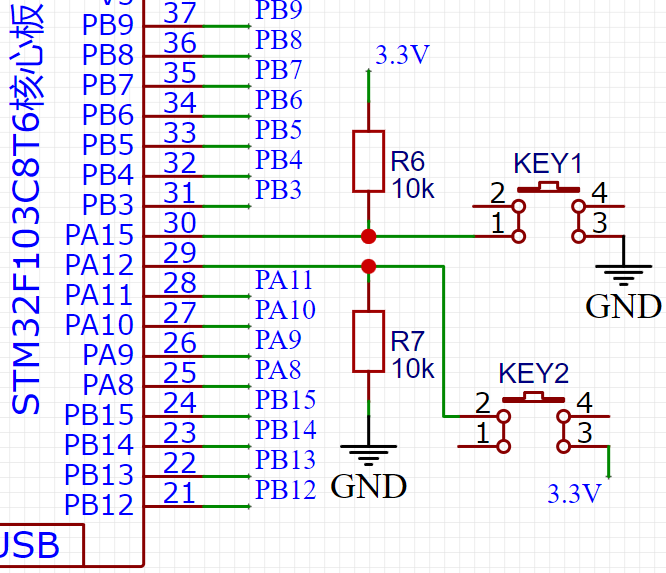

如图PA15是上拉电阻，PA12是下拉电阻。
