APDU指令小记

前言：

为了方便查看博客，特意申请了一个公众号，附上二维码，有兴趣的朋友可以关注，和我一起讨论学习，一起享受技术，一起成长。

---

1. 简述

APDU： Application Protocol data unit,，是智能卡与智能卡读卡器之间传送的信息单元, （向智能卡发送的命令）指令（ISO 7816-4规范有定义）：CLA INS P1 P2 Lc Data Le。

CLA：指令类别；INS：指令码；P1、P2：参数；Lc：为Data的长度；Le：为希望响应时回答的数据字节数，0表最大可能长度。

必选部分：CLA, INS, P1, P2
可选部分：Lc， 数据段: Le
CLA 确定 APDU 的类别，INS 确定要执行的指令，P1 和 P2 是参数。

2. 指令解释

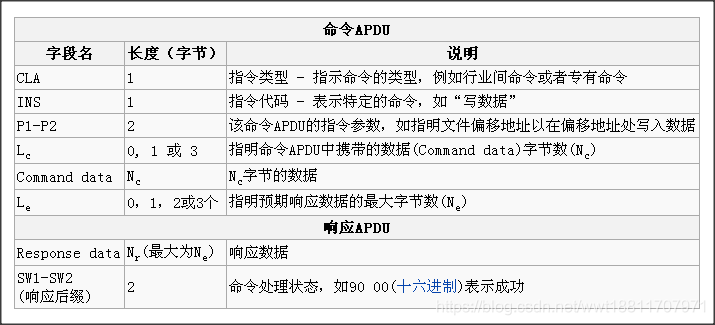

指令	格式
命令APDU	CLA INS P1 P2 Lc Data Le
响应APDU	Data SW1 SW2

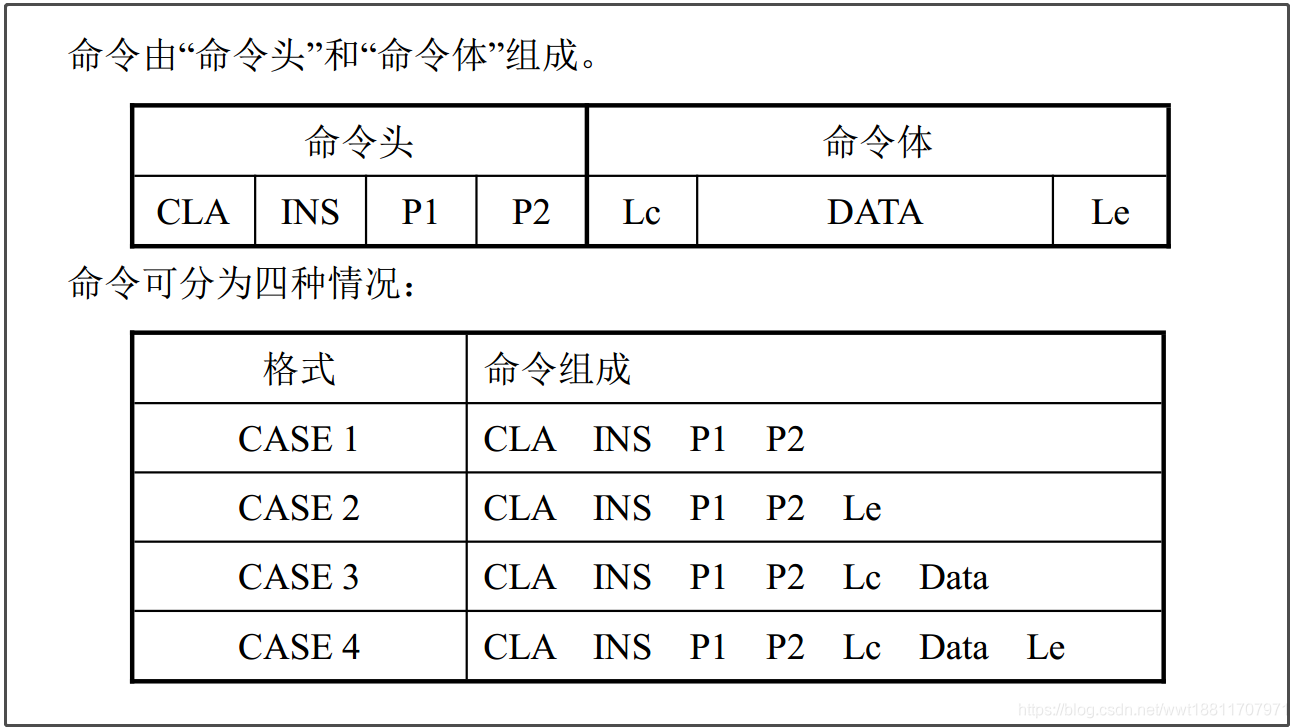

命令 APDU 的四种组成格式：

解释：

Case1
命令中没有数据送到卡（ Lc）中，也没有数据从卡中返回（ Le）。
不含安全报文的命令： CLA | INS | P1 | P2
含安全报文的命令： CLA | INS | P1 | P2 | Lc | MAC

注： Lc = MAC 的长度， 4 字节。

Case2
命令中没有数据送到卡（ Lc）中，有数据从卡中返回（ Le）。
不含安全报文的命令： CLA | INS | P1 | P2 | Le
含安全报文的命令： CLA | INS | P1 | P2 | Lc | MAC | Le

注： Lc = MAC 的长度， 4 字节。

Case3
命令中有数据送到卡（ Lc）中，没有数据从卡中返回（ Le）。
不含安全报文的命令： CLA | INS | P1 | P2 | Lc | Data
含安全报文的命令： CLA | INS | P1 | P2 | Lc | Data+MAC

注： Lc = 数据的长度 + MAC 的长度（ 4 字节）。

Case4
命令中既有数据送到卡（ Lc）中，也有数据从卡中返回（ Le）。
不含安全报文的命令： CLA | INS | P1 | P2 | Lc | Data | Le
含安全报文的命令： CLA | INS | P1 | P2 | Lc | Data+MAC | Le

注： Lc = 数据的长度 + MAC 的长度（ 4 字节）。

通用APDU命令集：

指令名称	CLA	INS	解释
READ BINARY	00/04	B0	读出带有透明结构的EF内容的一部分
WRITE BINARY		D0	将二进制值写入 EF
UPDATE BINARY	00/04	D6	启动使用在命令 APDU 中给出的位来更新早已呈现在EF中的位
ERASE BINARY		0E	顺序地从给出的偏移开始，将 EF 的内容的一部分置为其逻辑擦除的状态
READ RECORD	00/04	B2	给出了EF的规定记录的内容或EF的一个记录开始部分的内容
WRITE RECORD		D2	WRITE RECORD命令报文启动下列操作之一:a. 写一次记录；b. 对早已呈现在卡内的记录数据字节与在命令 APDU 中给出的记录数据字节进行逻辑“或”运算；c. 对早已呈现在卡内的记录数据字节与在命令 APDU 中给出的记录数据字节进行逻辑“和”运算
APPEND RECORD	00/04	E2	启动在线性结构 EF 的结束端添加记录，或者在循环结构的 EF 内写记录号 1
UPDATE RECORD	00/04	DC	启动使用命令 APDU 给出的位来更新特定记录
GET DATA		CA	可在当前上下文(例如应用特定环境或当前 DF )范围内用于检索一个原始数据对象，或者包含在结构化数据对象中所包含的一个或多个数据对象
PUT DATA		DA	可在当前上下文(例如应用特定环境或当前 DF )范围内用于存储一个原始数据对象，或者包含在结构化数据对象中的一个或多个数据对象正确的存储功能(写一次和/或更新和/或添加)通过数据对象的定义和性质来引出
SELECT FILE	00	A4	设置当前文件后续命令可以通过那个逻辑信道隐式地引用该当前文件
VERIFY	00/04	20	启动从接口设备送入卡内的验证数据与卡内存储的引用数据(例如口令)进行比较
INTERNAL AUTHENTICATE	00	88	启动卡使用从接口设备发送来的询问数据和在卡内存储的相关秘密(例如密钥)来计算鉴别数据，当该相关秘密被连接到 MF 时，命令可以用来鉴别整个卡当该相关秘密被连接到另一个 DF 时命令可以用来鉴别那个 DF。
EXTERNAL AUTHENTICATE	00	82	使用卡计算的结果(是或否)有条件地来更新安全状态而该卡的计算是以该卡先前发出(例如通过 GETCHALLENGE 命令)的询问在卡内存储的可能的秘密密钥以及接口设备发送的鉴别数据为基础的
GET CHALLENGE	00	84	要求发出一个询问(例如随机数)以便用于安全相关的规程(例EXTERNAL AUTHENTICATE 命令)
MANAGE CHANNEL		70	打开和关闭逻辑信道
GET RESPONSE	00	C0	用于从卡发送至接口设备用可用的协议不能传送的那一些的 APDU (或APDU的一部分)
ENVOLOPE	80	C2	用来发送那些不能由有效协议来发送的 APDU 或 APDU 的一部分或任何数据串

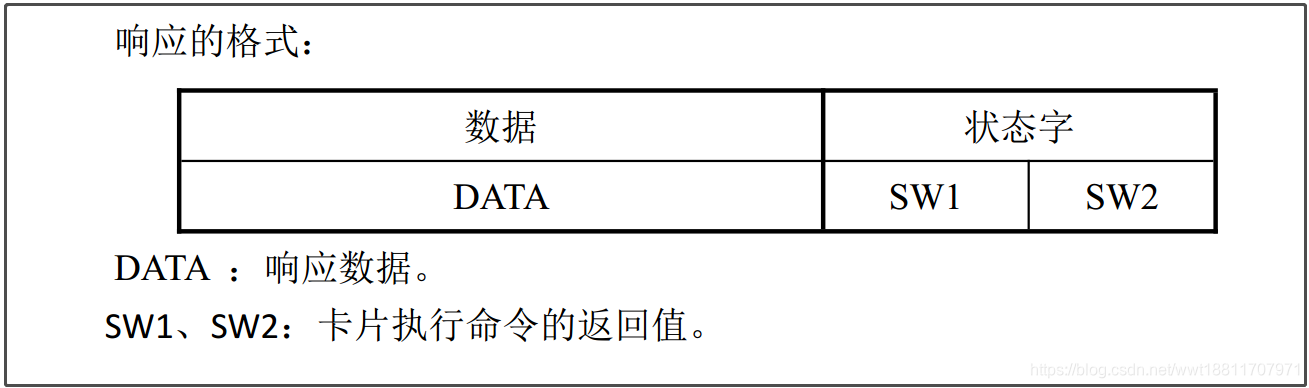

响应APDU：

常用SW1-SW2值：

SW1SW2	解释
9000	执行成功
6100	数据被截断
6200	警告,信息未提供
6281	警告,回送数据可能出错
6282	警告,文件长度小于Le
6283	应用无效
6284	FCI格式与P2指定的不符
6300	认证失败
63Cx	校验失败（x－允许重试次数）
6400	原因不明
6581	内存失败
6700	长度不对
6900	不能处理
6901	命令不接受（无效状态）
6981	命令与文件结构不相容，当前文件非所需文件
6982	要PIN验证
6983	文件无效,PIN被锁定
6984	数据无效,随机数无效，引用的数据无效
6985	条件不满足
6986	不允许该命令
6982	安全条件不满足
6987	安全消息丢失
6988	安全消息不正确
6999	应用选择失败
6A80	数据错误
6A81	功能不支持
6A82	文件找不到
6A83	记录找不到
6A84	没有足够的空间
6A86	不正确的参数(P1,P2)
6A88	引用数据没找到
6B00	错误的参数 (P1,P2)
6C00	长度错误 (Le)
6D00	INS不支持
6E00	CLA 不支持
6F00	未知错误
9301	资金不足
9302	MAC无效
9303	应用被永久锁定
9401	交易金额不足
9402	交易计数器达到最大值
9403	密钥索引不支持
9406	所需MAC不可用

SW1 与 SW2 状态码
正常处理	警告错误	执行错误	检测错误
61XX或者9000	62XX或者63XX	64XX或者65XX	67XX直到6FXX

---
