软件架构C4视图

C4模型（Container, Component, Code, Context）是一种用于软件系统架构表达的方法，由软件架构师Simon Brown创立。C4模型主要目标是提供一种直观、易于理解的方法来描述软件系统的结构。它比传统的UML或4+1视图模型更专注于软件架构的通信与文档化，尤其适用于面向服务和微服务架构的描述。

C4模型包括以下四个层次的视图：

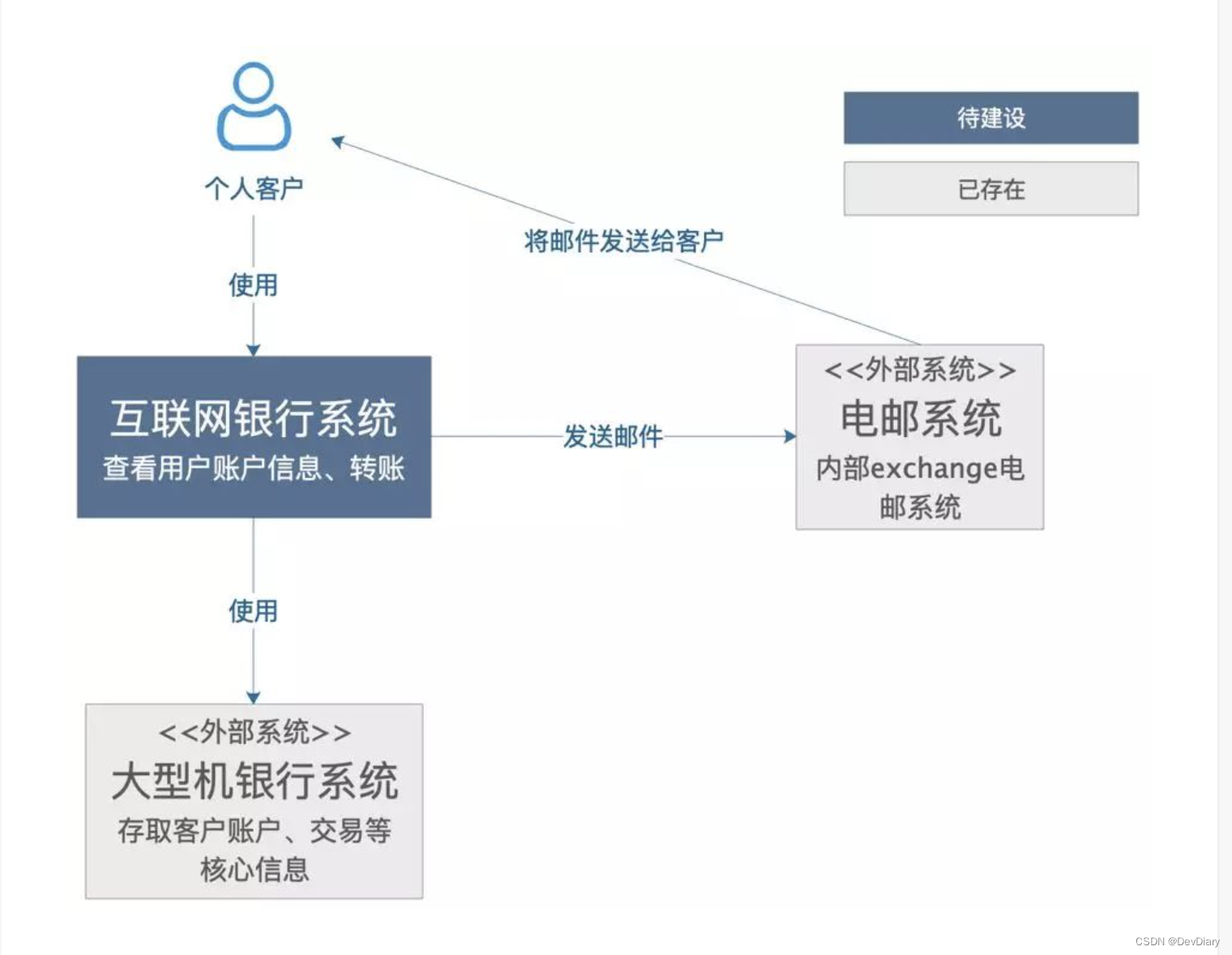

系统上下文视图（Context Diagram）

系统上下文视图（Context Diagram），作为C4模型中的最高层视图，是用来描述软件系统与其外部环境之间的交互和关系的工具。这一视图的主要目的是提供一个全局的视角，帮助理解系统如何嵌入到更广阔的操作环境中，以及系统与外部实体（如用户、其他系统和服务）之间的关系。

主要组成元素

系统上下文视图主要包括以下几个核心元素：

1. 系统本身：

   • 在图中通常用一个大的矩形或圆形表示，明确标示出系统的名称或标识。
   • 这代表了我们讨论的核心系统，所有的交互和数据流都是相对于这个系统来定义的。

2. 外部系统：

   • 这些是与核心系统交互的其他系统或服务，可能是供应商、合作伙伴或依赖的外部应用。
   • 例如，一个电子商务系统可能与支付网关、库存管理系统或物流服务进行交互。

3. 用户：

   • 用户可以是人，也可以是其他系统的代表，如自动化脚本或API调用者。
   • 用户通常根据他们与系统的交互方式进行区分，如管理员、普通用户、客户服务等。

4. 数据流或交互：

   • 用箭头或连线表示，标明数据和控制信息的流向。
   • 这些线条不仅展示了交互的存在，还可以标注交互的性质，如数据查询、更新请求、数据推送等。

设计和使用上下文视图的目的

系统上下文视图的设计和使用主要目的包括：

• 边界明确：帮助项目团队和利益相关者理解系统的边界，明确哪些功能是系统内部处理的，哪些是依赖外部系统或服务。
• 交互清晰：展示系统与外部实体的交互点，这对于识别系统的依赖性和潜在的风险点至关重要。
• 沟通工具：作为与非技术利益相关者沟通的视觉工具，帮助他们理解系统的作用和关键的外部联系。
• 基础分析：为进一步的系统分析提供基础，如安全性分析、性能评估和可靠性分析。

总的来说，系统上下文视图是建立良好系统架构文档的基石，它为更深入的架构探讨提供了必要的背景和框架。通过这个视图，团队能够确保所有成员和相关方对系统的作用和外部交互有一个清晰和一致的理解。

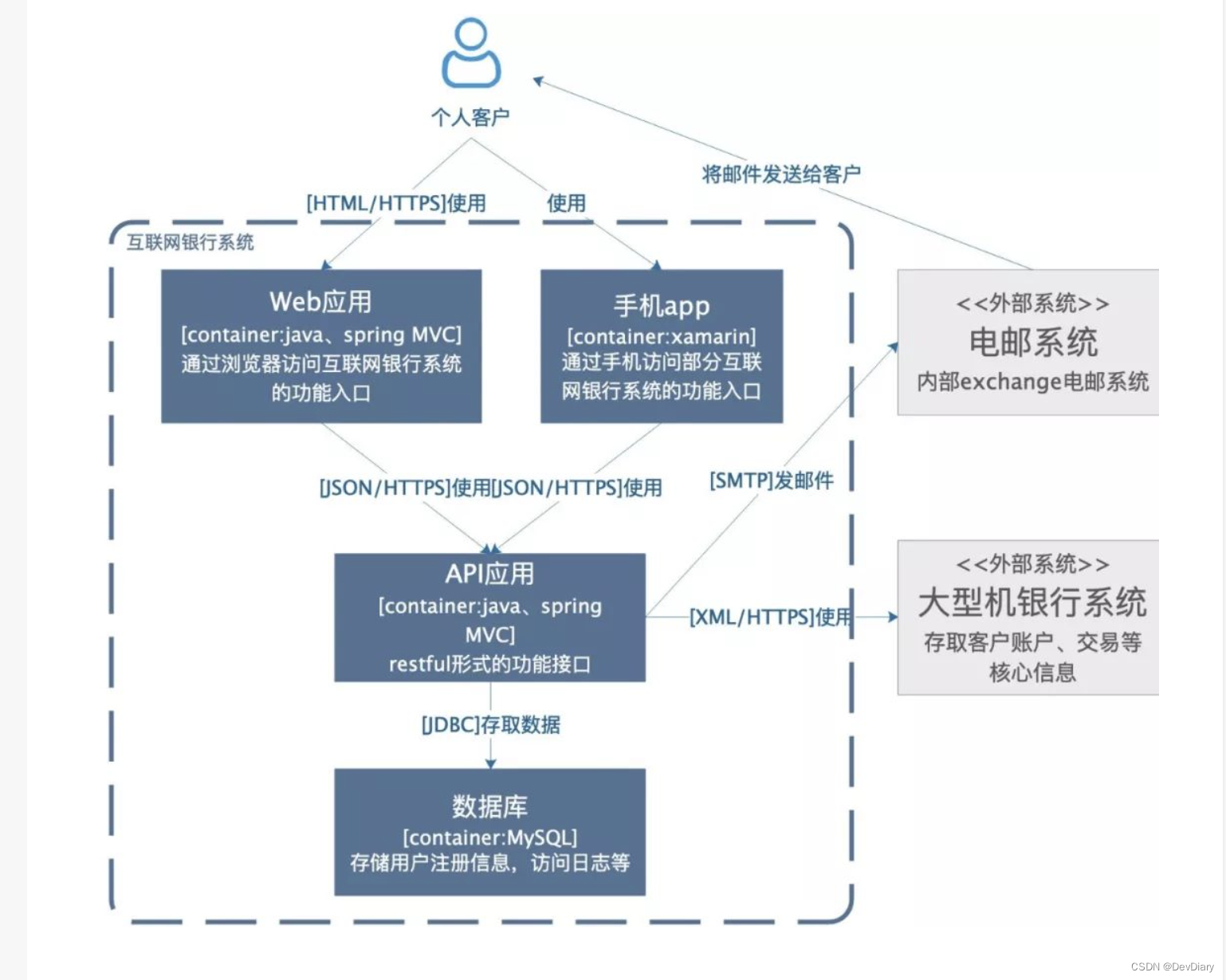

容器视图（Container Diagram）:

容器视图（Container Diagram）是C4模型中的第二层视图，它位于系统上下文视图和组件视图之间。此视图的重点在于描述系统内的各个容器（或子系统、服务），这些容器代表系统的运行时实体，如Web服务器、应用服务器、数据库等。通过容器视图，可以清楚地看到系统的主要技术部分及其如何相互交互。

主要组成元素

容器视图通常包括以下几个关键元素：

1. 容器：

   • 容器代表系统内部托管应用程序和数据存储的运行时环境。
   • 每个容器可以是一个物理的、虚拟的或容器化的环境，例如：Web应用服务器、移动应用、数据库、文件系统等。

2. 应用程序/服务：

   • 显示在每个容器内运行的主要应用程序或服务。
   • 例如，一个Web应用服务器可能托管一个动态的内容管理系统，数据库可能托管用户数据。

3. 数据存储：

   • 显示系统使用的所有重要的数据存储解决方案，如关系数据库、NoSQL数据库或文件存储系统。

4. 外部依赖：

   • 描述容器依赖的外部系统或服务，这有助于理解系统如何与外部环境交互。

5. 交互：

   • 显示容器之间的交互方式，包括API调用、数据流、消息传递等。
   • 这些交互可以标注具体的通信协议或数据格式。

容器视图的设计目的

容器视图的主要目的和用途包括：

• 技术架构明确：提供系统的高级技术概览，帮助团队理解系统是如何从技术层面构建的。
• 交互理解：详细展示系统内部不同部分如何相互作用，这对于设计高效、可靠的系统至关重要。
• 责任划分：每个容器的责任和功能范围清晰界定，有助于团队成员理解他们的开发和维护责任。
• 技术选型说明：解释为何选择特定的技术栈或平台，以及它们如何满足系统需求。

使用场景

容器视图在多种情况下非常有用，例如：

• 设计和讨论系统架构时，向新团队成员说明系统的基本构建块。
• 评估技术选型对系统性能、可维护性和扩展性的影响。
• 准备系统文档和架构说明书，以供审核或作为培训材料。
• 作为系统重构或技术升级前的评估基础。

容器视图因其能够清晰描述系统的运行时结构和交互方式，而成为软件架构中不可或缺的一部分。通过这一视图，可以确保所有关键的技术决策和交互模式都得到恰当的管理和文档化。

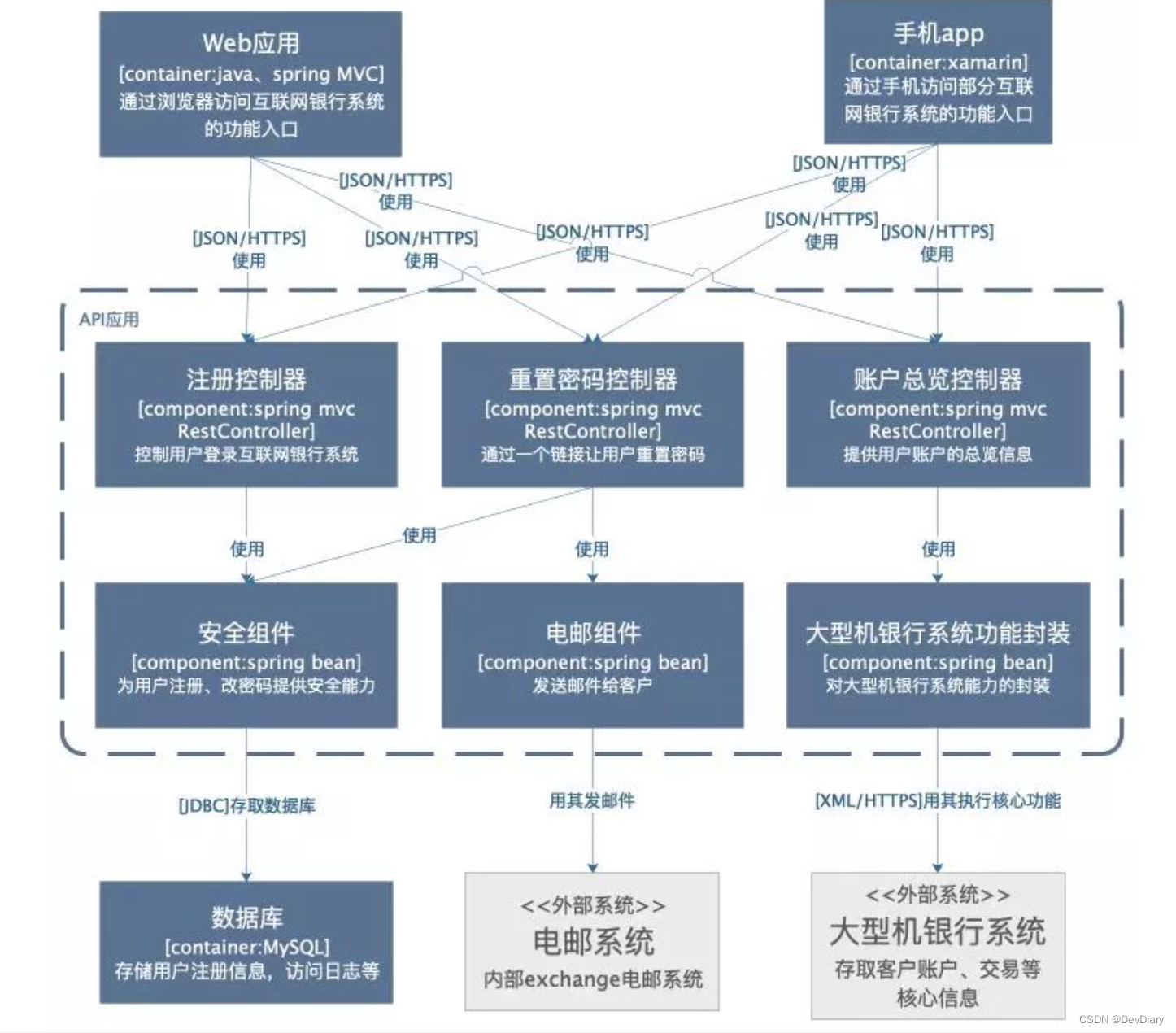

组件视图（Component Diagram）

组件视图（Component Diagram）是C4模型中的第三层视图，这一层视图深入到容器层次，详细描述容器内部的组件构成和它们的交互。组件视图旨在揭示系统的内部结构，特别是软件组件的组织、职责、交互方式以及它们与外部系统的接口。

主要组成元素

组件视图通常包括以下几种元素：

1. 组件：

   • 组件是容器内的一部分，负责实现具体的业务逻辑或功能。
   • 组件可以是服务、库、模块或其他软件单元，它们是相对独立的，可以单独开发和部署。

2. 接口：

   • 组件对外提供的接口，定义了其他组件或外部系统可以调用的服务和方法。
   • 接口的定义帮助保证组件的封装性，同时促进不同组件间的交互。

3. 依赖关系：

   • 显示组件之间的依赖关系，即一个组件如何依赖其他组件提供的功能。
   • 这些依赖通常通过接口实现，明确依赖的方向和内容。

4. 数据流：

   • 表示组件间数据传输的方式和方向。
   • 数据流可以包括同步或异步通信，以及使用的协议和数据格式。

5. 事件：

   • 在事件驱动的架构中，组件之间可能通过事件进行通信。
   • 事件可以描述组件如何响应外部或内部触发的事件。

组件视图的设计目的

组件视图的设计目的包括：

• 详细描述内部构造：提供容器内部组件的详细结构，帮助开发者和架构师理解每个组件的职责和功能。
• 促进模块化开发：通过清晰的组件界定和接口定义，支持模块化和分布式开发，有助于团队协作和并行开发。
• 增强可维护性和可扩展性：组件化结构使得系统更易于维护和扩展。组件的独立性允许单独更新和替换，而不影响整个系统。
• 优化设计决策：通过详细的组件视图，可以更好地评估设计选择，如技术堆栈、性能优化和安全性考虑。

使用场景

组件视图在多种情况下非常有用，例如：

• 架构设计和评审：在设计阶段，组件视图帮助团队成员理解系统的内部逻辑和交互方式，便于进行技术讨论和设计评审。
• 系统优化和重构：了解组件之间的依赖和交互对于系统的优化和重构至关重要，特别是在解决性能瓶颈和架构缺陷时。
• 文档和培训：组件视图是编制详细系统文档的重要部分，也可以用作新员工培训材料，帮助他们快速理解系统架构。

组件视图因其展示了系统内部如何实现功能和业务逻辑，而成为软件架构的核心部分。这一视图是理解和操作系统内部结构的关键工具。

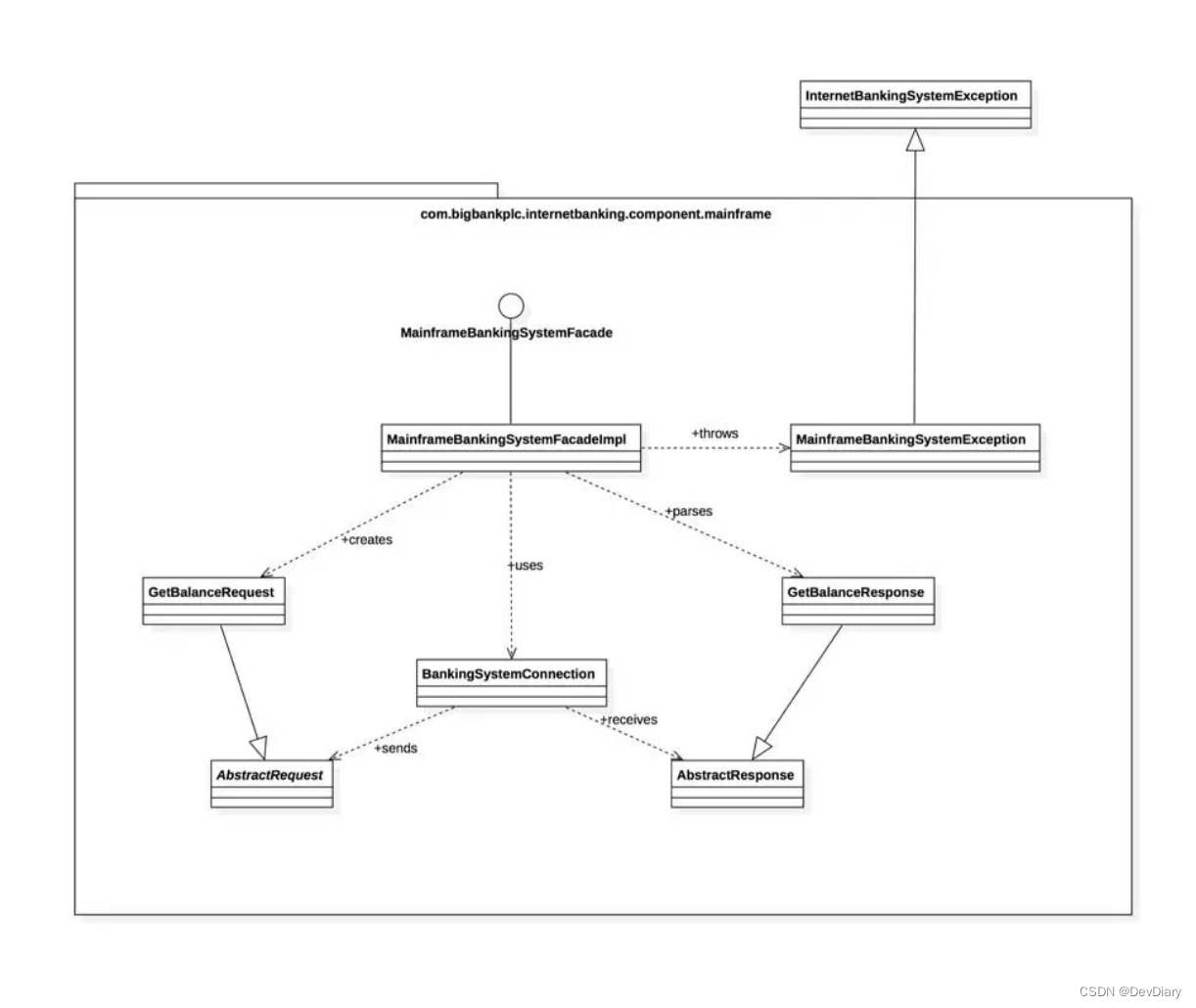

代码视图（Code Diagram）

代码视图（Code Diagram），在C4模型中，是最具体的层次，它直接关联到源代码的层面。这个视图专注于揭示系统的实现细节，通过展示组件内部的类级别结构、关键类及其相互关系来达成这一目的。代码视图对开发人员尤其重要，因为它提供了代码组织和具体实现的详细视图，帮助他们理解和维护系统。

主要组成元素

代码视图通常包含以下几种核心元素：

1. 类：
   • 类是面向对象程序设计中的基本构建块。在代码视图中，类被详细展示，包括它们的属性、方法和访问修饰符。
2. 接口：
   • 接口定义了类必须实现的方法，没有具体的实现。在代码视图中，接口用来展示类之间的抽象关系和契约。
3. 继承和实现关系：
   • 显示类之间的继承关系，以及类如何实现接口。这有助于理解系统的设计模式和类层次结构。
4. 关联关系：
   • 展示类之间的关联关系，包括聚合和组合关系，这些关系反映了类如何在运行时相互作用。
5. 依赖关系：
   • 表示一个类如何依赖于其他类。例如，一个类可能使用另一个类的方法或数据结构。

代码视图的设计目的

代码视图的设计和使用主要目的包括：

• 详细设计交流：提供一个平台，让开发者和设计师能够讨论和审查系统的详细设计决策，确保代码实现符合架构原则。
• 促进代码复用：通过展示类的继承和接口实现关系，代码视图帮助开发者理解如何复用现有代码，避免重复编写。
• 提高代码质量：通过细致的类设计和清晰的依赖关系展示，代码视图有助于优化设计，提高系统的可维护性和扩展性。
• 文档化：为代码级别的文档化提供支持，这对于新团队成员的快速上手和未来的系统维护都是必不可少的。

使用场景

代码视图在多种开发活动中发挥作用，包括：

• 代码审查和重构：在代码审查或准备重构时，代码视图提供了必要的信息，帮助开发者识别潜在的问题和改进点。
• 新员工培训：新加入项目的开发人员可以通过代码视图快速了解系统的内部结构和关键实现。
• 设计验证：验证实际代码实现是否与之前定义的架构和设计规范相符。

代码视图是软件开发过程中不可或缺的一部分，它为系统的具体实现提供了清晰的蓝图，有助于保证软件质量和一致性。

C4模型的主要优势

• 层次分明：C4模型通过从宏观到微观的多层视图提供系统的全方位理解。
• 易于理解：每一层视图都针对不同的受众，从决策者到开发者都能从相应的视图中获得所需信息。
• 适应性强：无论是简单的应用还是复杂的企业级系统，C4模型都能有效地描述其架构。
• 促进沟通：帮助团队成员、利益相关者和新人更好地理解系统架构和设计决策。

总体来说，C4模型是一种现代的、高效的软件架构描述方法，尤其适用于复杂系统的可视化和文档化。
