前言

今天发现一个很有意思的事，之前写的C8T6上的程序在战舰开发板（ZET6）上一点问题没有，仅仅只需要改一下芯片的选型，而使用C8T6上的程序移植到ZET6只改变芯片的信号却是会报错，而且不能下载，在网上搜了搜，看到有的博主说是STM32芯片是向下兼容，即大容量ZET6兼容中容量C8T6，而C8T6改成ZET6却是需要进行下面一些操作。

---

一、解决报错问题

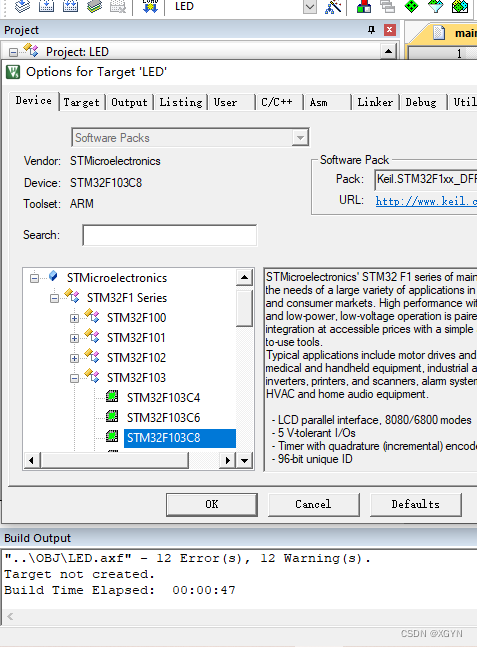

如果只更改芯片型号的话将会出现12个error,12个warning，大概情况会是这样。

想要解决这个问题，不仅仅需要改变芯片型号，还需要将启动文件改成中容量芯片启动文件，然后添加进来，之后把宏定义改成中容量宏定义，之后配置Programming Algorithm（可有可无，因为你在选择芯片型号的时候这个地方会自动更改），具体操作过程如下：

1.改变芯片型号

魔法棒->Device，将STM32F103ZE改成STM32F103C8

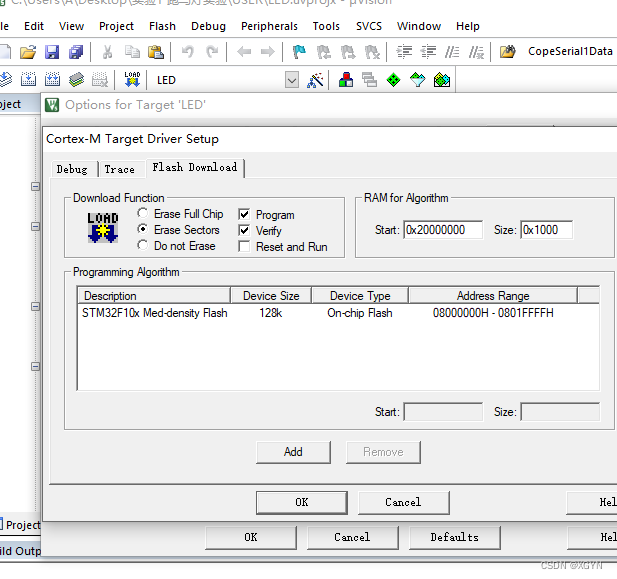

这个时候，魔法棒->Utilities-setings->Programming Algorithm中的配置会自动更改成相对应的容量大小的。

2.替换启动文件

将高容量芯片的启动文件改成中容量启动文件，即CORE文件夹下的
startup_stm32f10x_hd.s替换成与c8t6相对应的启动文件startup_stm32f10x_md.s。文件所在位置，STM32F1xx固件库\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm文件夹下。

替换之后需要在MDK中也要换掉，将原来的startup_stm32f10x_hd.s remove掉，然后添加上startup_stm32f10x_md.s，过程就是点击魔法棒右边的那个图标，管理CORE文件夹下的startup_stm32f10x_hd.s ，删除之后，点add添加我们原来从固件库复制过来的startup_stm32f10x_md.s。这里要注意的是选择文件时要把文件类型改成AllFiles，不然就看不到startup_stm32f10x_md.s。

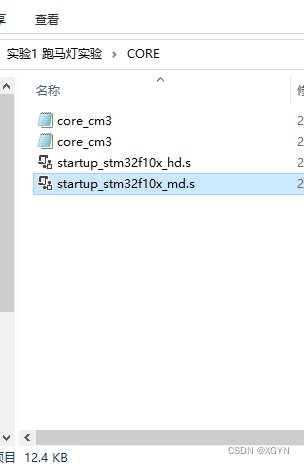

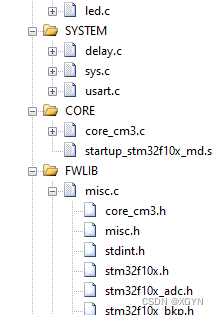

最终替换成功之后应该是这样

3.更改宏定义

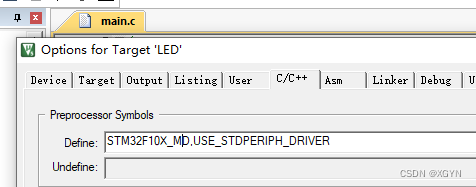

魔法棒->C++中STM32F10X_HD,USE_STDPERIPH_DRIVER，改成STM32F10X_MD,USE_STDPERIPH_DRIVER，如图所示

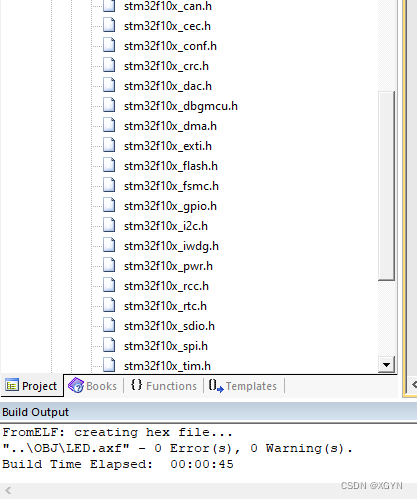

最终编译效果如下图

二、下载问题

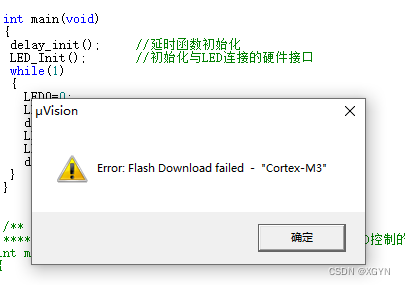

虽然编译没有问题，但是下载程序时还是会出现

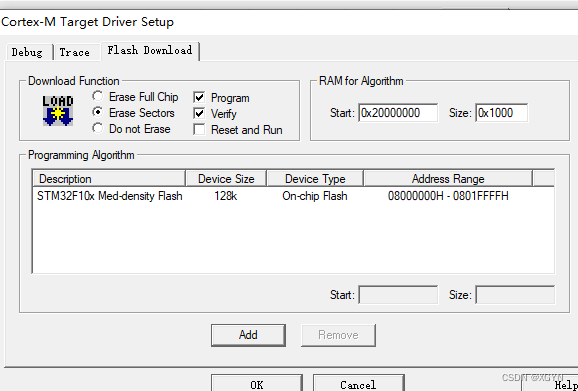

这个时候，你就有可能选择芯片类型的时候没有点ok，去检查一下这魔法棒->Utilities-setings->Programming Algorithm中的配置会自动更改成相对应的容量大小的，我之前说可有可无的地方，看是否对应的中容量

如果全部完成了的话，应该就可以下载到c8t6单片机中了，如果想要再下回到zet6中，就只需要更改一下之前那个芯片选择即可。

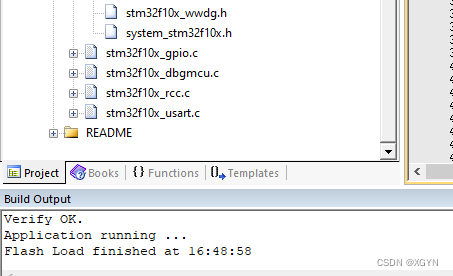

最终的效果如图所示，
