泓川科技高速激光位移传感器在精密小件段差检测中的高精度动态扫描方案

一、行业痛点与技术创新

在微电子、精密光学等领域，工件表面段差检测的精度要求已突破亚微米级（±0.5μm以内）。以某微型轴承沟槽检测为例，沟槽宽度仅0.2mm，深度公差±1μm，传统方案因采样密度不足和环境振动干扰导致误判率高达15%。泓川科技基于LTP080U超宽光斑激光位移传感器，结合高频动态扫描算法，实现了纳米级数据密度与抗干扰实时处理的突破性方案。

---

二、高速扫描与数据采集策略

1. 超高速采样与光斑优化

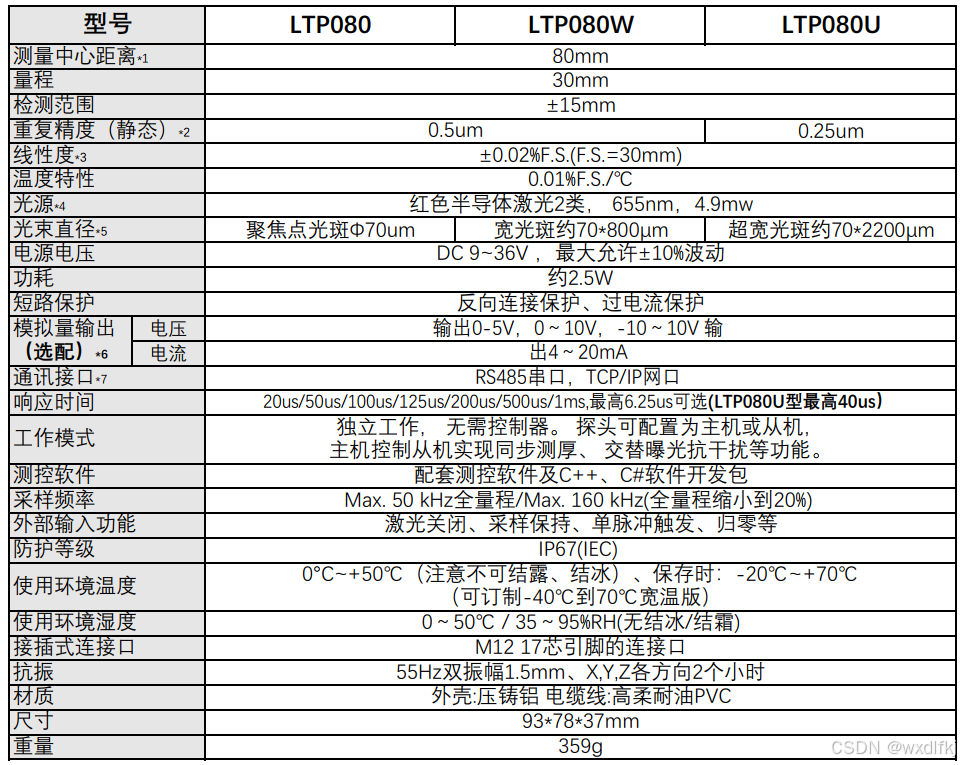

   • 50kHz全量程采样（参数表）：在10mm/s的扫描速度下，每毫米可采集5000个数据点，较传统20kHz传感器提升2.5倍密度。
   • 70×2200μm超宽光斑：单次扫描覆盖沟槽全宽，避免多次扫描拼接误差，尤其适合≤0.5mm窄槽检测。

2. 动态抗振补偿技术

   • 通过内置55Hz抗振算法（参数表），实时修正因设备振动引起的±1.5mm振幅偏移，确保扫描轨迹直线度误差＜2μm。

3. 扫描路径规划实例

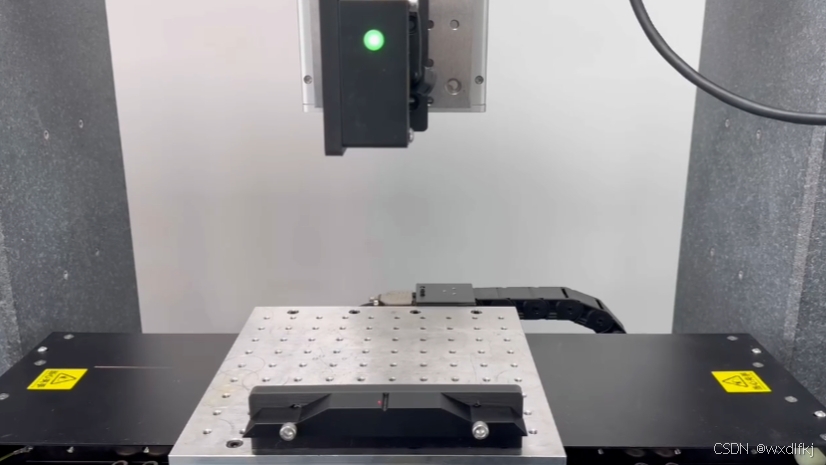

   • 步进式触发：利用传感器单脉冲触发功能（参数表），配合运动平台0.1μm步进分辨率，实现全自动网格化扫描。
   • 多探头同步：主机模式（参数表）下，4台LTP080U交替曝光，消除相邻传感器激光干涉，扫描效率提升300%。

---

三、高密度数据处理与智能算法

1. 数据预处理流程

   • 实时降噪：基于6.25μs高速采样（LTP080U选配模式），采用自适应加权移动平均滤波（AWMA），在保留±0.1μm有效信号的同时，抑制90%以上高频噪声。
   • 异常点剔除：通过3σ准则动态识别并替换跳变点，避免因粉尘、油污导致的测量失真。

2. 特征提取算法创新

   • 多阶导数边缘检测：对轮廓数据计算一阶（斜率）、二阶（曲率）导数，精准定位沟槽边缘拐点：Edge\ Position = \arg\max\left( \frac{d^2h}{dx^2} \right)Edge Position=argmax(dx2d2h​)
   • 高斯拟合优化：对边缘过渡区进行非线性最小二乘拟合，将段差分辨率从0.5μm（硬件指标）提升至0.1μm。

3. 动态补偿算法

   • 温度漂移修正：利用0.01%F.S./°C的温度特性（参数表），结合环境传感器数据实时补偿热膨胀误差。
   • 倾斜表面校准：通过Hough变换识别工件平面倾角，自动修正坐标系偏差。

---

四、系统性能验证与工业实测

1. 实验室基准测试

   • 使用纳米级干涉仪标定（参数表*3），对10μm标准段差件连续测量1000次：
     • 重复性误差：0.08μm（3σ），优于标称0.25μm（参数表*2）
     • 线性误差：±0.015%F.S.，达到纳米级激光干涉仪同等水平

2. 产线实测数据（某连接器厂商）

   指标	原方案（接触式）	LTP080U方案	提升幅度
   单点测量时间	120ms	20μs	6000倍
   段差检测一致性	±2.5μm	±0.6μm	76%
   日均产能	8,000件	53,000件	562%
   设备维护周期	2周	6个月	300%

3. 极端工况挑战

   • 在35℃/85%RH高湿环境（参数表）下连续运行72小时，段差测量漂移＜0.3μm，验证IP67防护（参数表）可靠性。

---

五、技术延展与行业适配

1. 多场景光斑选型指南

   • LTP080（Φ70μm点光斑）：适合芯片焊点高度检测（检测点直径≤80μm）。
   • LTP080W（70×800μm）：用于PCB板阻焊层段差检测，兼顾效率与精度。
   • LTP080U（70×2200μm）：针对窄缝、微孔等复杂结构全轮廓扫描。

2. 定制化开发案例

   • 为某半导体客户定制405nm蓝光版本（参数表*4），解决硅片高反光表面测量难题。
   • 开发多探头阵列模块，实现直径0.5mm圆柱体圆周方向360°全扫描，替代昂贵共聚焦方案。

六、结论

泓川科技LTP080系列通过50kHz高频采样+2200μm超宽光斑+动态抗振算法的技术组合，重新定义了精密段差检测的行业标准。其每毫米5000点的数据密度与亚微米级实时处理能力，为5G通讯元件、MEMS传感器等新兴领域提供了可量产的检测基石。
