matlab实时串口通讯示例

matlab可过serail类实现串口通讯。serial的详细属性可通过【doc serial】或【get】命令查看。

一、基本流程

1. 创建serial对象，配置通信属性：波特率，奇偶校验，数据位，停止位，一般这几个就够了。

2. 打开串口。函数：fopen。

3. 读数据。函数：fread(串口对象，读取的字节数，数据格式【uchar | uint8】)。uchar代表ASCII，uint8代表十六进制。

4. 写数据到。函数：fwrite(串口对象，写的数据，数据格式)

5. 关闭串口。

二、示例目标

1. 每隔两秒读取输入缓冲区所有内容。同时向输出缓冲区输出字符。

2. 当输入缓冲区新增字节数大于等于设定值时，显示输入缓冲区字节数。

三、代码

1. 主函数，main.m

% file: main.m
handles = instrfindall;
delete(handles);
scom = serial('com3', 'BaudRate',9600, 'Parity','None', 'DataBits',8, ...
    'StopBits',1,'TimerFcn','timer_fcn(scom)', 'TimerPeriod',2,...
    'BytesAvailableFcnCount',10, 'BytesAvailableFcn', 'bytes_fcn(scom)',...
    'BytesAvailableFcnMode','byte');
fopen(scom);

2. 定时器函数：timer_fcn

% file: timer_fcn.m
function timer_fcn(scom)
    n_bytes = scom.BytesAvailable;  % 获取读取缓冲区字节数。
    fwrite(scom, 'wahaha|  ', 'uchar');     % 定时写入数据到输出缓冲区。
    if n_bytes
        txt = fread(scom, n_bytes, 'uchar');
        disp(char(txt'));        % 将读取到的ASCII转为字符。
    end
end

3. 新增字节达到设定值的触发函数，bytes_fcn

% file: bytes_fcn.m
function a = bytes_fcn(scom)
    % 显示当前缓冲区字节数
    fprintf('Bytes in ROM: %d\n', scom.BytesAvailable);
end

四、运行效果

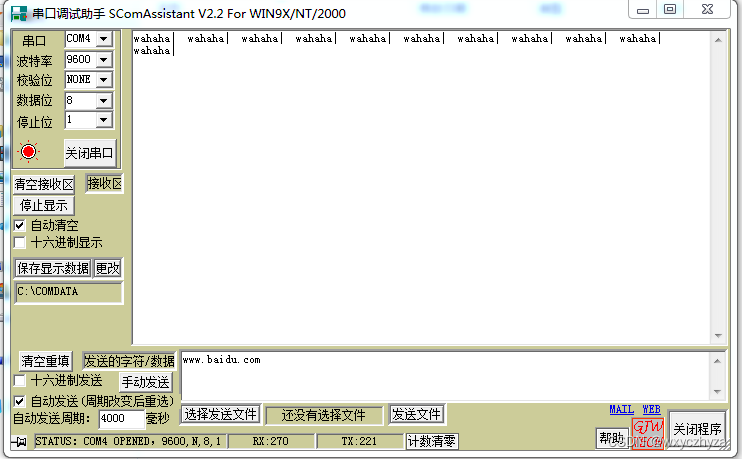

用串口助手每个4秒向代码指定的COM3写入【www.baidu.com】，同时定时显示COM3写入到串口调试助手的内容。

matlab的main.m运行结果。注意，运行结束后，需要用fclose(scom)和delete(scom)删除对象。
