本文整理自博主大学本科《计算机组成原理》课程自己完成的实验报告，以便各位学习计算机组成原理的小伙伴们学习、参考。

——

*实验环境为学校机房实验箱（EL-JY-II型计算机组成原理实验系统一套，排线若干）。

一、实验目的

1．了解总线的概念及其特性。

2．掌握总线的传输控制特性。

二、实验内容

综合验证通过总线的连接，进行存储器的读写，数据的输入输出以及ALU的运算。

三、实验步骤及实验结果

1、工作原理

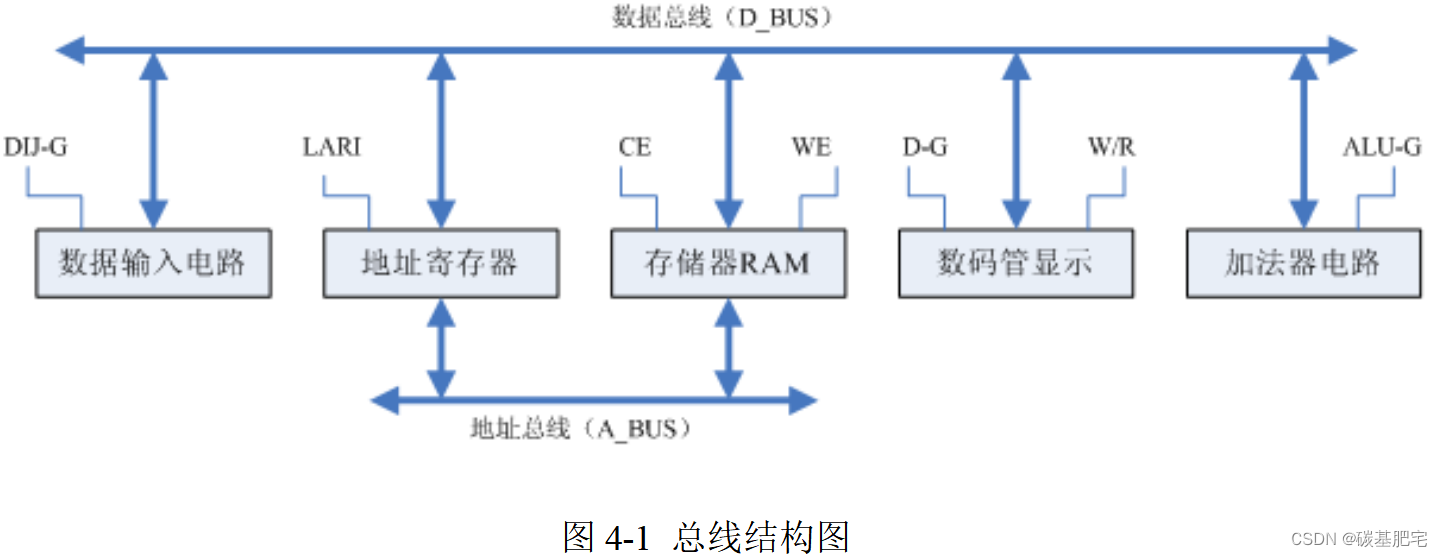

在本实验中，挂接在数据总线上的有输入设备、输出设备、存储器和加法器。为了使它们的输出互不干扰，就需要这些设备都有三态输出控制，且任意两个输出控制信号不能同时有效。其结构如图4-1所示：

数码管显示电路用可编程逻辑芯片ATF16V8B进行译码和驱动，D-G为使能信号，W/R为写信号。当D-G为低电平时，W/R的下降沿将数据线上的数据打入显示缓冲区，并译码显示。

2、实验流程

（1）输入设备将一个数打入LT1寄存器。

（2）输入设备将一个数打入LT2寄存器。

（3）LT1与LT2寄存器中的数相加。

（4）输入设备将另一个数打入地址寄存器。

（5）将两数进行运算（参照表4-1和4-2），结果写入当前地址的存储器中。

（6）将当前地址的存储器中的数用数码管显示出来。

3、实验步骤

（1）实验连线

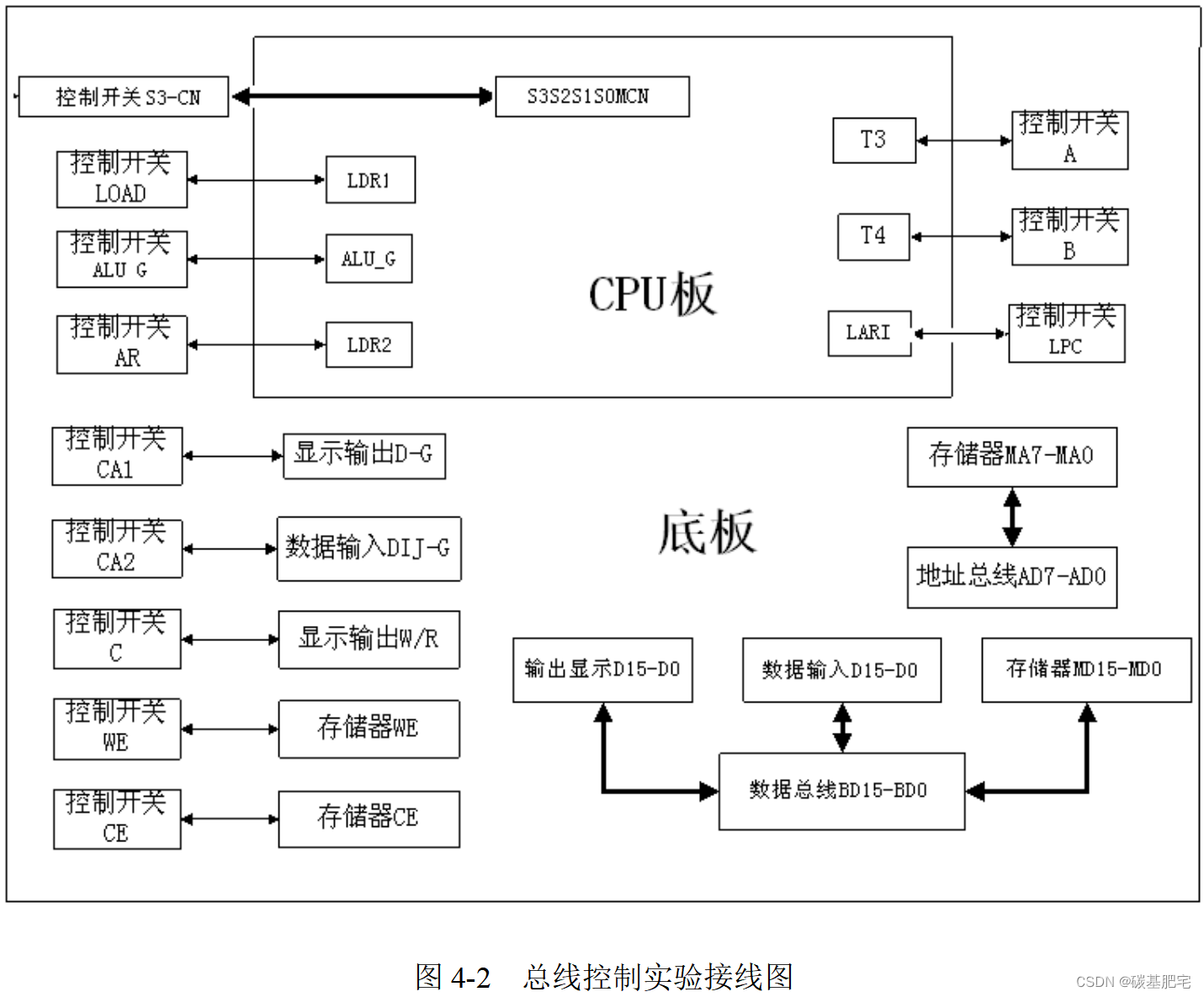

本实验采用开关方式，实验连线图如图4-2所示。

注：连线时应按如下方法：为了连线统一，对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。注意：F4只用一个排线插头孔

（2）实验内容

1.总线初始化：

关闭所有三态门置控制开关：

ALU_G=1（加法器控制信号ALU_G）；
CA1=1（显示输出D-G）；
CA2=1（数据输入DIJ-G）；
CE=1（存储器片选CE）。

其它控制信号为：

LOAD=0（LT1寄存器LDR1）；
AR=0（LT2寄存器LDR2）；
LPC=0（地址寄存器LARI）；
C=1（显示输出W/R）；
WE=1（存储器WE）；
A=1（T3）；
B=1（T4）。

2.将数据A打入LT1寄存器：将D15—D0拨至“0001001000110100”，置CA2=0，LOAD=1，然后置LOAD=0，将“1234H”打入LT1寄存器。

3.将数据B打入LT2寄存器：D15—D0拨至“0101011001111000”，置AR=1，然后置AR=0，将“5678H”打入LT2寄存器。

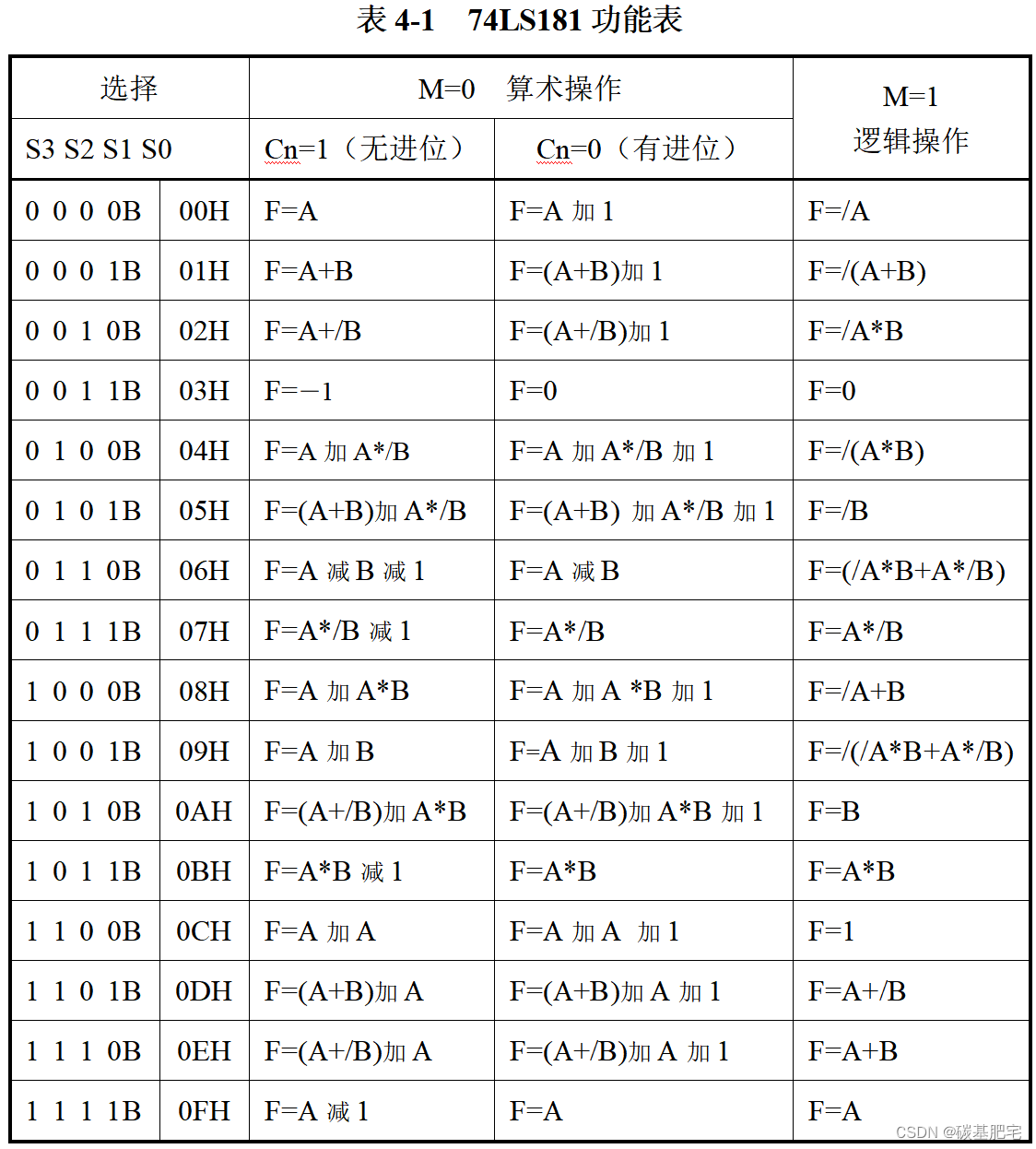

4.两数进行运算（以求和为例）：将S3S2S1S0MCN（参考表4-1）拨至“100101”，计算两数之和。

5.将地址打入地址寄存器：将D7—D0拨至“00000001”，置LPC=1，然后置LPC=0，将“01H”打入地址寄存器。

6.计算结果写入存储器：置CA2=1，ALU-G=0，WE=0，CE=0，将上述计算结果写入当前地址的存储器中。然后置CE=1，WE=1。

7.存储器中的数输出至数码管：置ALU-G=1，CE=0，CA1=0，C=0，将当前地址的存储器中的数输出至数码管，然后置C=1，CE=1，CA1=1。

参照以上7步操作完成后，输出显示电路LED上显示“68AC”。

4、实验结果

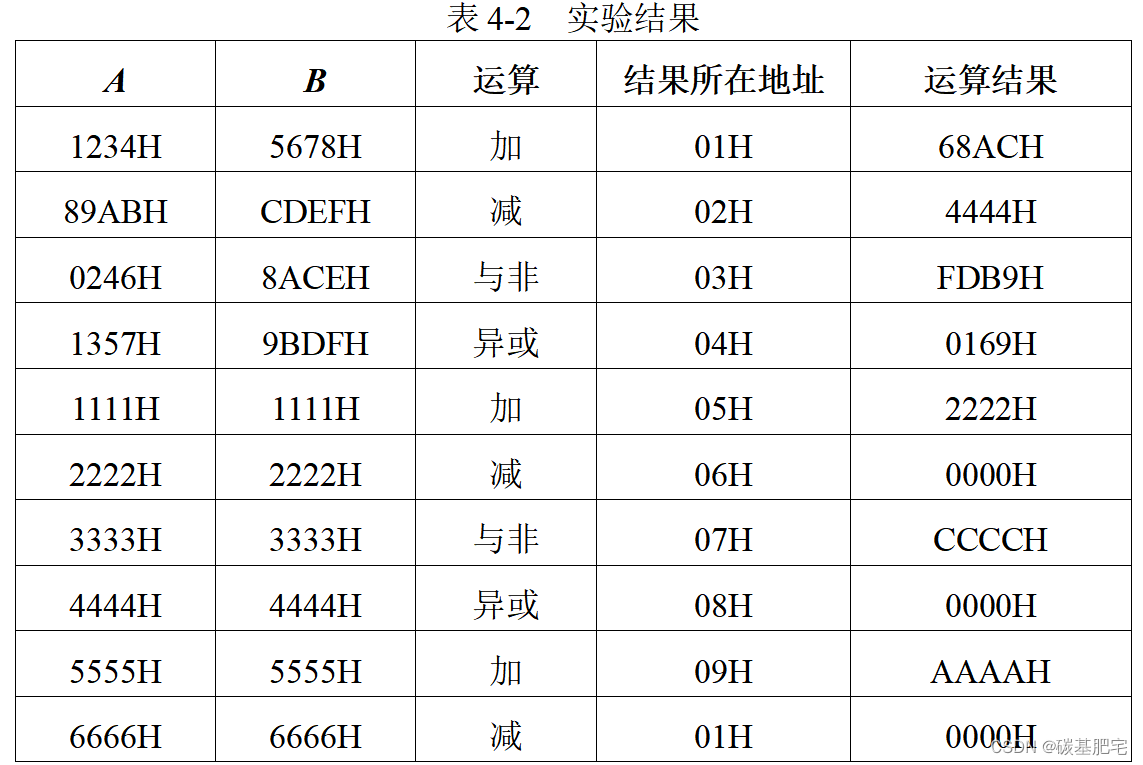

参照上述实验步骤，完成表4-2。

四、实验结果的分析与总结

本次实验结果验证了总线的连接功能。通过总线连接存储器、输入输出设备以及ALU，成功进行了读写存储器、数据输入输出和ALU的运算。总线在计算机系统中起到连接各个部件的关键作用，实现了数据和控制信息的传输。
实验结果体现了计算机系统中传送地址、数据和控制信息的操作。在实验过程中，我必须正确设置地址、数据和控制信号，并操作将其传送到相应的部件中。这考验了我对于计算机组成原理中总线传输操作的掌握程度。
我在进行实验的时候遇到了诸多问题，导致实验一开始并没有成功。主要问题是结果与预期不符，我耗费了大量时间，最后询问了老师后发现，在数据输入步骤cpu并没有正确读入的输入的数据，经过调试发现是一根连接线出了问题。由于我在做实验时只管输入数据而没有注意看数据信号灯，所以才一直没有发现。这种寻找问题分析问题的能力我有所欠缺。
实验结果突出了三态门的控制难点。三态门是实现总线传输控制的重要组件，它需要根据控制信号来控制总线上的数据传输。要正确完成实验，必须克服了这一难点，并正确地控制三态门的操作，确保数据传输的准确性。这一步骤需要注意绿色的数据指示灯和黄色的地址指示灯，它们指示了输入操作的是否正确。如果灯的情况与输入操作不符，应及时调整。
本次实验排线较多，我在进行实验操作的时候时刻保持专注和细心，防止因为排线插错而无法完成实验。实验结果加深了我对总线控制的理解和应用能力。通过实际操作和验证，我对总线的概念、特性以及传输控制有了更深入的了解。
