💥1 概述
基于对滚动轴承故障诊断方法、注意力模块及1D-CNN的现有研究，以下从技术原理、模型架构、性能指标及应用前景等方面展开详述：
一、滚动轴承故障诊断的常用方法
滚动轴承故障诊断的核心在于捕捉由故障引发的振动信号特征。常用方法可分为以下三类：
1. 振动信号分析法
- 峰值检测与峭度分析：通过检测振动加速度峰值并结合温度、噪声数据，评估故障发展趋势。峭度β值对脉冲型故障敏感，能有效识别早期故障。
- 频谱分析：对比轴承特征频率（如外圈、内圈、滚动体故障频率）与数据库，通过FFT变换提取频域特征，适用于周期性故障检测。
- 包络分析法：针对磨损类故障（无明显冲击脉冲），通过解调高频共振信号提取低频故障特征，显著提高诊断确定性。
- 冲击脉冲传感器技术：利用32kHz带通滤波器捕捉冲击能量，通过dBsv（冲击能量分贝）、dBi（背景噪声分贝）等参数评估轴承状态。
2. 油污染分析法（铁谱分析）
通过分析润滑油中的金属颗粒成分和形态，判断轴承磨损程度。但易受其他部件磨损颗粒干扰，仅适用于油润滑轴承。
3. 其他方法
- 温度监测：对润滑不良或过载敏感，但对早期点蚀、剥落不敏感。
- 声发射技术：捕捉材料内部裂纹扩展的高频应力波，但信号处理复杂且成本较高。
二、1D-CNN在时序信号处理中的优势
1D-CNN专为一维时序数据设计，其核心优势包括：
1. 特征提取能力
- 局部特征捕捉：通过卷积核滑动提取振动信号的局部时序模式（如冲击脉冲、周期性调制）。
- 多尺度分析：并行使用不同尺寸的卷积核（如3×1、5×1），捕获不同时间尺度的故障特征。
- 参数共享与平移不变性：对信号中相同模式的位置不敏感，适应不同工况下的故障特征。
2. 结构优化
- 池化层替代全连接层：减少参数量（如从全连接层的百万级降至池化后的千级），防止过拟合并加速训练。
- 端到端学习：直接输入原始振动信号，避免人工特征提取的局限性。
三、注意力模块的增强作用
注意力机制通过动态分配特征权重，优化模型对关键信息的关注，主要类型包括：
1. 典型注意力模块
- 通道注意力（ECA、SENet） ：通过特征通道的权重调整，增强与故障相关的频带响应。
- 空间注意力（CBAM） ：在时序维度上聚焦故障冲击的局部区域。
- 全局注意力（GAM） ：结合通道与空间注意力，实现多维特征的自适应融合。
2. 技术优势
- 抗噪能力：在加噪数据（如信噪比1.2的高斯白噪声）中，GAM-1DCNN仍保持100%准确率。
- 训练效率：引入注意力模块后，模型收敛速度提升（如CNN-AM在975次迭代即收敛，而传统1D-CNN需2700次）。
- 可解释性：特征可视化显示注意力模块能强化故障特征（如外圈故障的周期性冲击），抑制背景噪声。
四、结合注意力模块与1D-CNN的典型架构
1. 模型设计
- 输入层：原始振动信号（如CWRU数据集采样频率12kHz~48kHz）或加噪增强数据。
- 特征提取层：多级“卷积+池化”单元，每层卷积核数量递增（如16→32→64），尺寸递减（如64→32→16）。
- 注意力模块插入位置：通常位于深层卷积后（如第4个卷积单元），以聚焦抽象特征。
- 分类层：双池化层（全局平均池化+最大池化）替代全连接层，接Softmax输出故障类别概率。
2. 训练配置
- 优化器：Adam（学习率0.001）。
- 损失函数：交叉熵损失。
- 批次与迭代：mini-batch=32~64，训练周期30~3000次。
五、性能指标与实验结果
1. 准确率对比
- 传统模型：SVM（94.90%）、随机森林（94.90%）。
- 深度学习模型：原始1D-CNN（97.86%）、CNN-LSTM（97.5%）。
- 结合注意力模块：
- CBAM-1DCNN（99.53%）
- GAM-1DCNN（100%）
- CNN-AM（99.89%训练集，99%测试集）。
2. 鲁棒性测试
- 加噪数据：在SNR=1.2的高斯噪声下，GAM-1DCNN准确率保持100%。
- 跨工况泛化：多尺度残差注意力域适应模型在跨机器任务中平均识别精度达99.1%。
3. 效率指标
- 参数量：改进后的YOLOv8n结合注意力模块，参数量仅为原模型的77%。
- 推理速度：1D-CNN+注意力模型的FPS（帧率）仅下降12%，满足实时监测需求。
六、应用前景与挑战
1. 工业应用
- 预测性维护：实时监测风电、高铁等关键设备的轴承状态，减少非计划停机。
- 多模态融合：结合振动信号与电机电流、声发射等多源数据，提升诊断可靠性。
2. 技术挑战
- 小样本学习：在极端工况或故障样本稀缺时，需结合迁移学习或生成对抗网络（GAN）。
- 边缘计算部署：模型轻量化（如知识蒸馏、剪枝）以适应嵌入式设备的算力限制。
- 可解释性增强：通过梯度加权类激活图（Grad-CAM）可视化故障决策依据。
七、结论
基于注意力模块的1D-CNN模型通过局部特征提取与动态权重分配，显著提升了滚动轴承故障诊断的准确率与鲁棒性。未来研究可进一步探索多模态数据融合、小样本适应及边缘端部署优化，推动该技术在工业智能维护中的广泛应用。

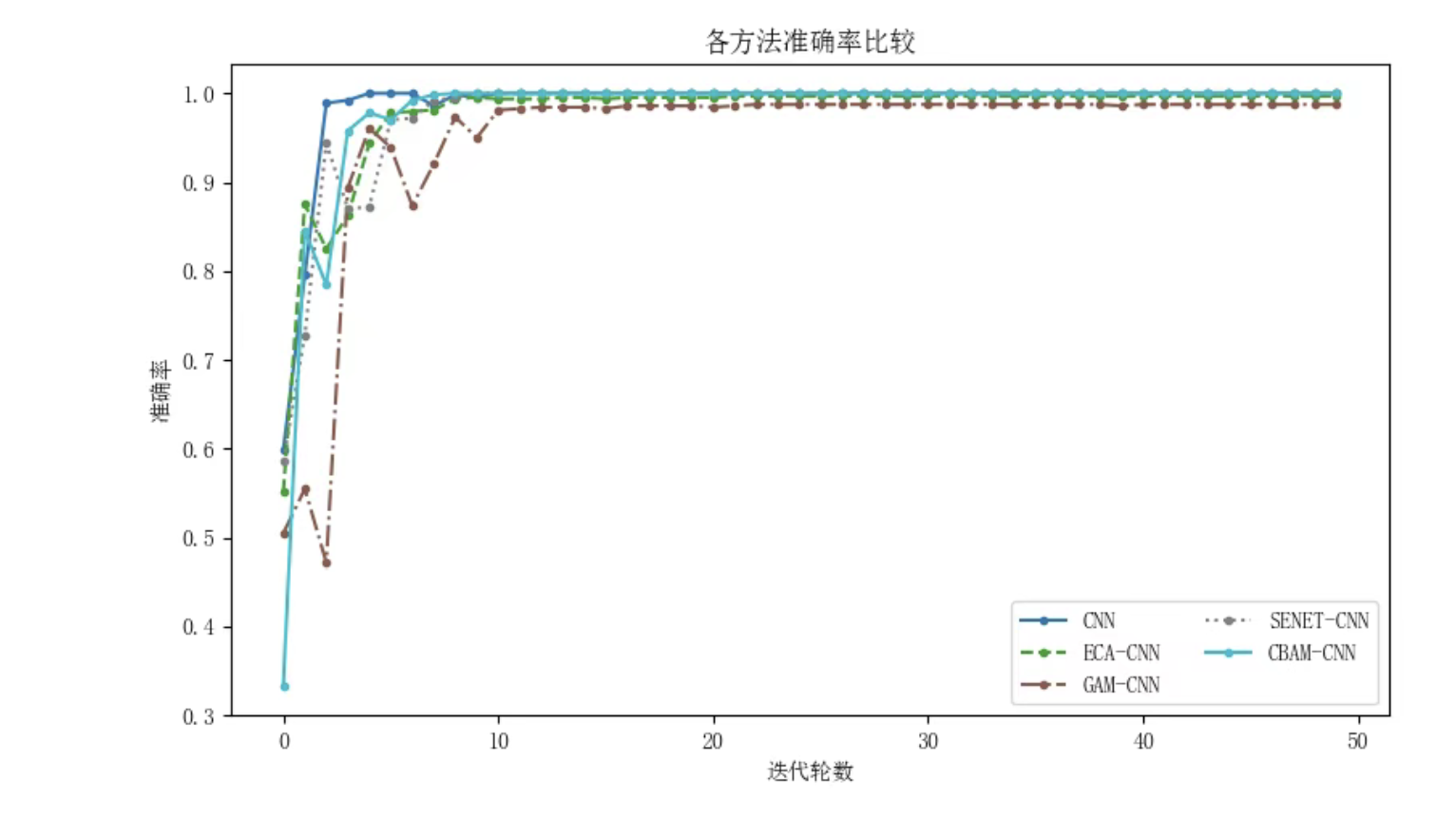

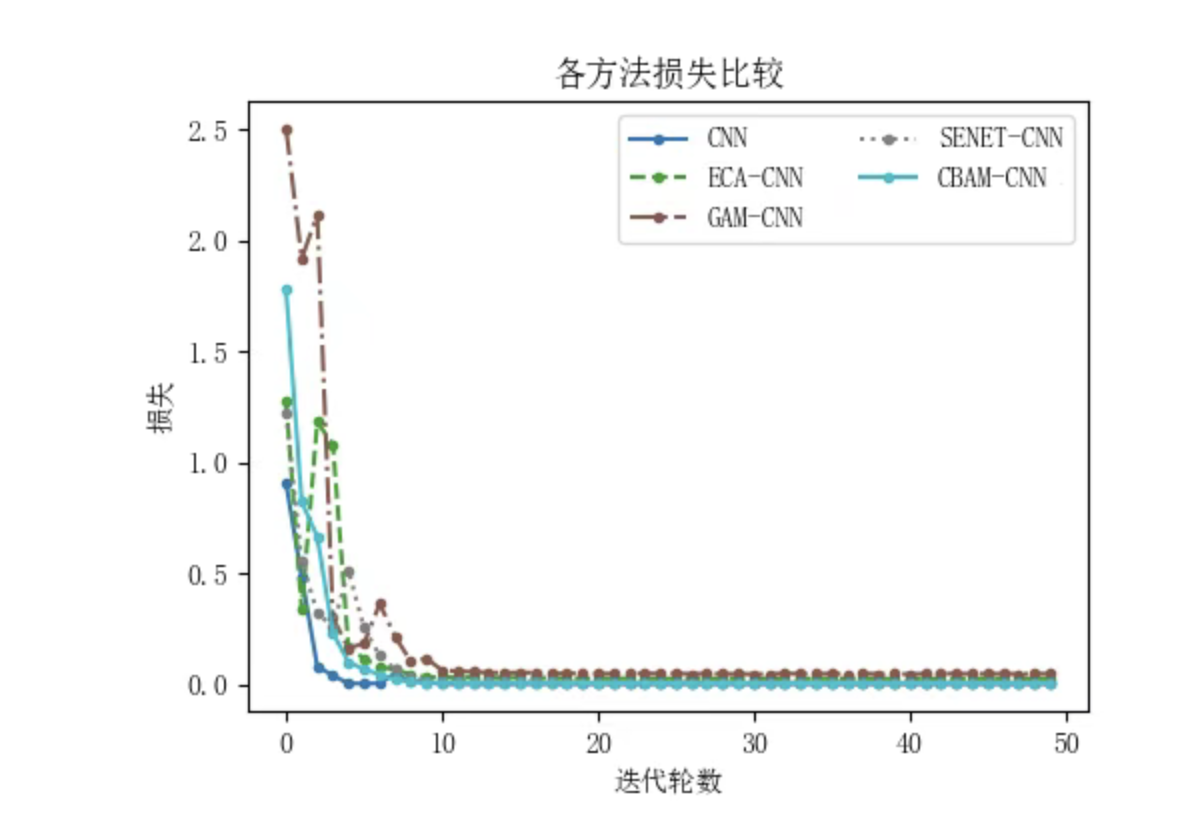

📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
🌈4 Python代码、数据、文章
