锂电池-hppc实验理解

HPPC实验针对的是锂电池 电芯级别的测试，主要目的是为了测试得出锂电池的直流内阻，这里锂电池的内阻包含了欧姆内阻与极化内阻。HPPC实验常用的测试方法标准有三种：

1. 美国《FreedomCar电池测试手册》的HPPC方法，测试持续时间为10s，施加的放电电流为5C或更高，充电电流为放电电流的75%，具体电流的选择根据电池特性制定。

2. 日本JEVSD7132003的测试方法，原来主要针对Ni/MH电池，后也应用于锂离子电池：首先建立0~100%SOC下电池的电流-电压特性曲线，分别以1C、2C、5C、10C的电流对设定SOC下的电池进行交替充电或放电，充电或放电时间都为10s，计算电流的直流内阻。

3. 我国“863”计划新能源汽车重大专项《HEV用高功率锂离子动力电池性能测试规范》中提出的测试方法。测试持续时间为5s，充电测试电流为3C，放电测试电流为9C。

   上述的测试方法大同小异，主要区别是在于充放电倍率与静置时间的差别，没有统一的标准，具体看测试需求。下面简单介绍一下HPPC实验的测试原理。

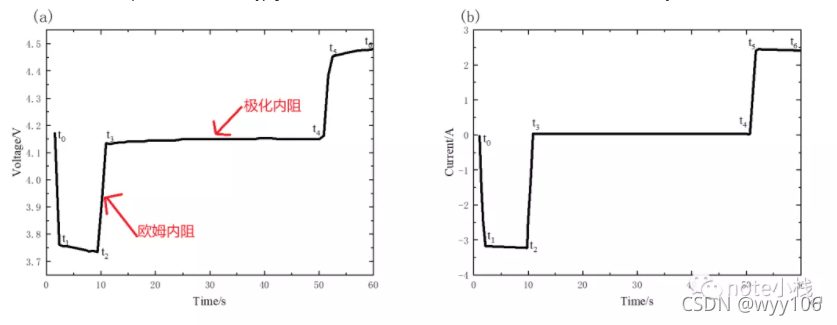

   HPPC是将电池在指定的温度和SOC下，对电池施加10s放电电流，静置40s后对电池施加10s充电电流（这里的10s/40s仅用于举例），通过电池电压的变化来计算电池的欧姆内阻与极化内阻。测试过程中电池电压与电流变化如图所示。

   电流施加上去时，电压的变化是由于欧姆内阻形成的，电流撤去 静置的过程中，电压的变化是由于极化内阻形成的。

   这个实验的过程中将锂电池的内阻看成是只与SOC与温度相关。实际测试过程中测试得到的数据与电池的SOH，充放电倍率和静置时间有关。锂电池的极化内阻与欧姆内阻相比，在放电末期与低温环境下极化内阻的阻值较大。
