地形起伏度计算

地形起伏度

定义：地形起伏度是指特定的区域内，最高点海拔与最低点海拔的差值。是描述一个区域地形特征的宏观性指标。

计算：求地形起伏度的值，可先求出一定范围内海拔的最大值和最小值，然后对其求差值。

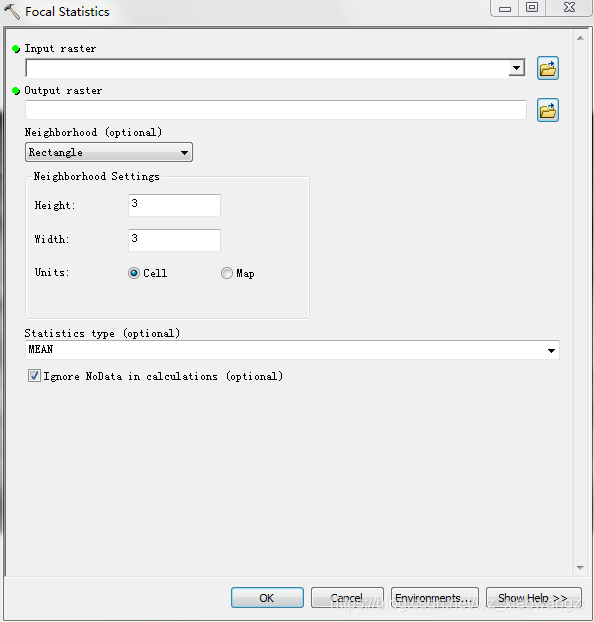

工具：spatial analysis tools--neighborhood--focal statistics

参数设置：邻域设置可以为圆、矩形、环、楔形等

                  领域大小可根据自己的要求来确定。

具体提取步骤：

1、打开 focal statistics，设置 statistics type 为最大值，邻域类型为矩形（也可为其他），领域大小为11*11（也可以根据自己需要进行改变），点击ok得到一个领域为11*11的矩形的最大值图层；

2、重复第一步，把 statistics type 设置为最小值，得到一个最小值图层；

3、打开工具 spatial analysis -- map algebra--raster calculator ，输入第一步得到的最大值图层减去第二步得到的最小值图层，可得到一个新的图层，即为每个栅格的值是以这个栅格为中心的确定领域的地形起伏度。

参考：

ArcGIS地理信息系统空间分析实验教程（第二版）--汤国安等著--科学出版社2012
