#1. 引言
公司的新项目需要CSR8675支持iOS APP调节音量、设置EQ等功能。由于这些功能不属于任何已公开的蓝牙GATT服务，因此定制一个全新的GATT server成了必不可少的工作。

本文章介绍了GATT server的基本概念，并给出了用CSR8675创建GATT server的简单示例。

#2. 了解GATT server
网上有很多基本概念的介绍，本文不展开，推荐阅读如下链接：

• 蓝牙【GATT】协议介绍
• 蓝牙BLE GATT完全分析和运用
• Bluetooth GATT 介绍

有几个重点概念需要提一下，如下：

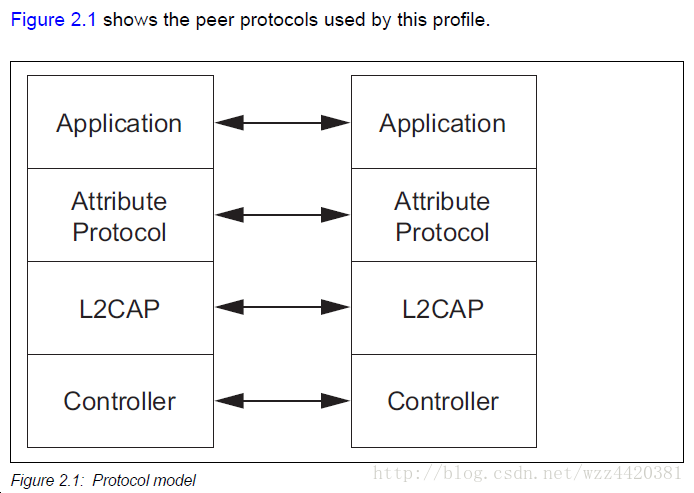

可以看到，应用程序处于最上层。往下一层是属性协议，再往下是逻辑链接控制访问协议，最后到达控制器。

CSR8675的server开发只涉及到应用层和属性协议，L2CAP和controller由固件完成，对二次开发人员是封闭的。

GATT可配置为如下两种角色：

• Client: 命令、请求发起方
• server: 命令、请求接收方

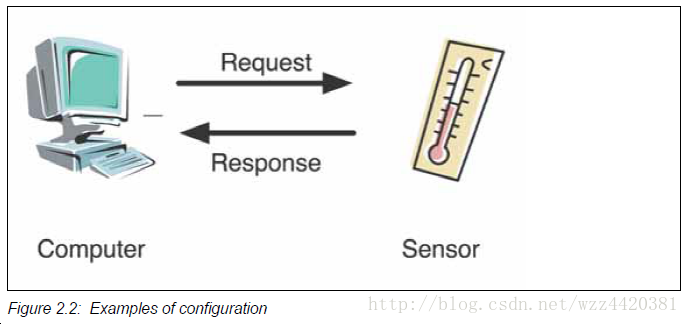

上图中，电脑为请求发起方，即为client，传感器为请求应答方，即为server。对我们的产品而言，手机即为client，音箱即为server。

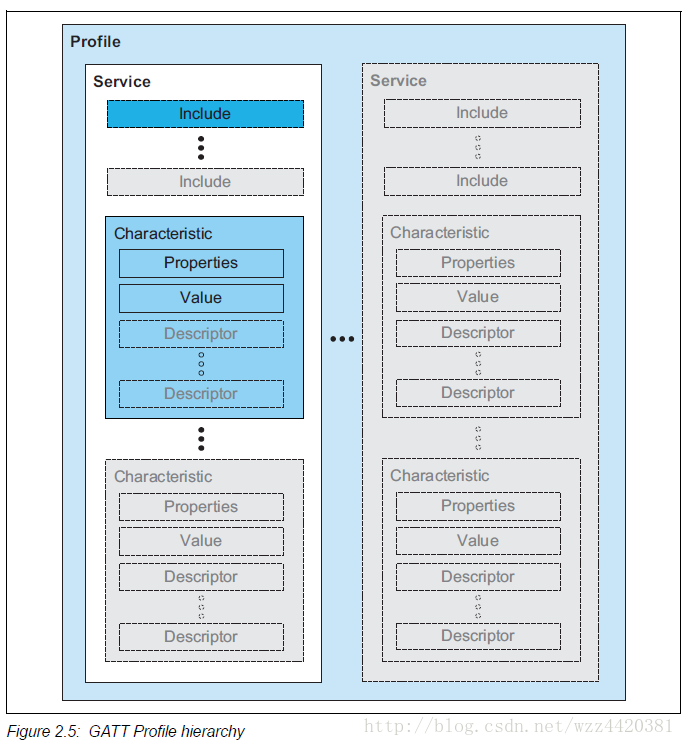

相同的传感器硬件，启用不同的server，即可支持不同的功能。一般的server profile结构如下：

从图上可以看出，server profile结构有一些主要特征：

• 一个server profile可包含多个server
• server可以引用多个别的server
• 每个server包含多个特征
• 每个特征包含属性、值和描述信息

具体到产品，当用户需要在iOS APP上修改音箱的EQ设置时，手机和CSR8675之间有如下交互：

• 手机通过LE L2CAP连接获取CSR8675所支持的服务列表
• 从服务列表中找到手机和CSR8675事先约定好的服务
• 找到服务中包含的EQ设置的特征值
• 修改EQ设置
• 修改成功后，CSR8675返回修改成功通知，否则返回修改失败

CSR8675能提供的服务类型分三种：

• 蓝牙联盟组织已采用的服务。如DIS（设备信息服务）、BAS（电池服务）等。官方链接：GATT规格。
• 蓝牙成员专属的服务。这些规格由蓝牙成员自行制定，提供自定义的服务，有16位的UUID，需要向蓝牙联盟组织付费购买。官方链接：成员16位UUID。
• 自定义的服务。这些规格可以由任何人自行制定和实施，提供自定义的服务，有128位UUID，不需要付费购买。这种服务的优点是免费，缺点是可能碰巧与别人制定的服务有着相同的UUID，影响到双方产品的使用。

新建一个自定义的的服务，即是本文的目标。
#3. 新建一个server
在创建一个新的server之前，先来看一下CSR8675的GATT系统架构，如下：
