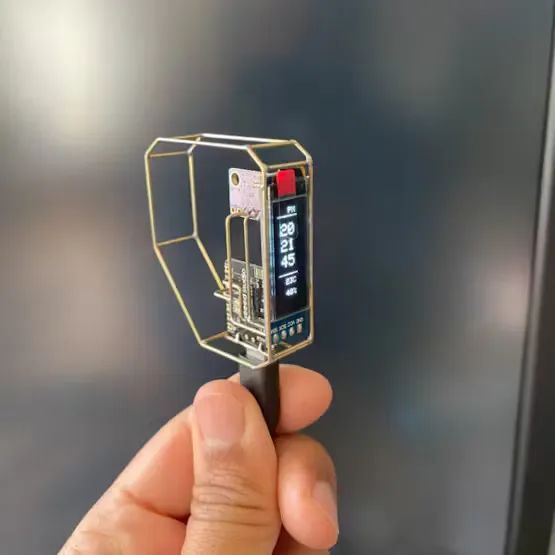

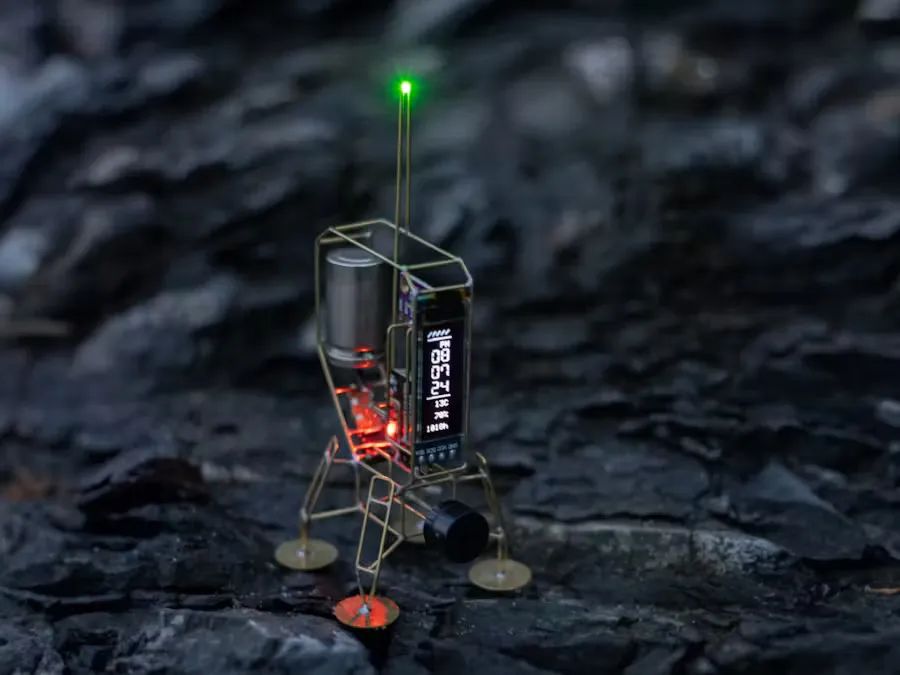

今天小编给大家带来的是来自旧金山的Maker Mohit Bhoite的Cumin Lander项目，该项目是一个精致的电子搭棚艺术装置，外形模仿火星着陆器的造型，可显示时间、温度、湿度和气压情况。


材料清单

硬件

  • Seeed XIAO BLE nRF52840 Sense

  • Bosch BME280 传感器

  • OLED 128x32 显示屏

  • 14250锂离子电池

  • 硬铜线

  • 14毫米黄铜圆盘



软件

Arduino IDE

制作背景

之前刚完成了BLE卫星模型的制作，希望使用该系列开发板可以制作更多类似的项目，该系列开发板尺寸非常小，并且内置稳压器和电池充放电功能。在这个项目中我打算使用更简单的单色128x32 OLED显示器模块，只需要3.3V的电压就可以工作。

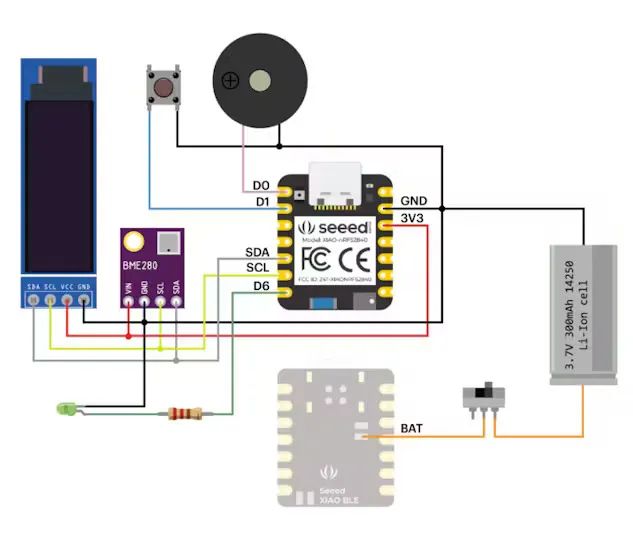

电路原理示意图


OLED模块和BME280传感器并联于Xiao的I2C总线。您不需要外部上拉电阻器，因为这些电阻器内置于显示模块中。蜂鸣器直接连接到 PWMable 的 D0 引脚。理想情况下，您希望通过晶体管驱动蜂鸣器，而不是直接将其连接到GPIO，但我很懒。LED 通过 220 欧姆电阻器连接到 D6。在实际的着陆器上，我使用了 0805 超亮 LED。我在 D1（启用其内部上拉电阻）和 GND 之间添加了一个可选按钮。固件当前不使用它。我非常喜欢 Xiao 的一个功能是集成的单节锂离子/锂聚合物电池充电器，底部带有可触及的焊盘。我通过 SPST 电源开关将 14250 锂离子电池连接到这些焊盘上。每当 Xiao 通过 USB 插入时，电池会自动充电。

显示器

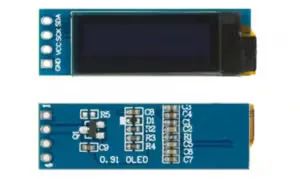

单色OLED模块有各种尺寸和配置可供选择。我选择了广泛使用的 0.91 英寸 128×32 像素型号，它基于 SSD1306 控制器。它通过 I2C 进行通信，工作电压为 3.3V。对于Arduino平台，有大量与这些模块兼容的固件库。我正在使用 Adafruit 开发的SSD1306显示库



传感器

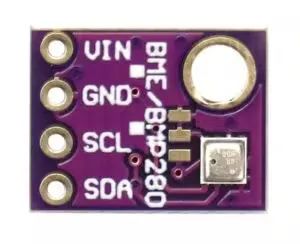

这款是用于测量温度、湿度和压力的 BME280 传感器。该传感器有许多廉价的分线板，它们通常具有用于 I2C 线路的板载上拉电阻器。我不小心订购了配置为使用 SPI 而不是 I2C 的那些，所以我不得不通过焊接跳线来修改设置。因此，订购时要注意这一点。



电池

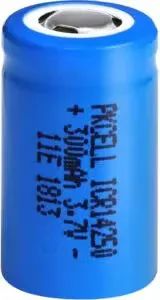

该项目主要由单个 3.7V 300mAh 14250 大小（有时称为 1/2 AAA）锂离子电池供电。Xiao BLE内置锂离子电池充电器，因此电池直接连接到背面的BAT+引脚。只需通过 USB 为 Xiao 供电即可为电池充电。

这些电池上也没有任何保护电路，这意味着如果发生意外短路，将导致热失控。如果您对使用这些电池感到不舒服，只需使用 USB 供电或使用带有内置保护的折叠式 LiPo 电池。

固件

可以在项目的 GitHub 页面上找到此项目的完整源代码。

https://github.com/mohitbhoite/cumin-lander/

启动后，着陆器初始化 GPIO、BLE 无线电、显示器和传感器。之后，它会播放一点旋律。接下来，它通过 I2C 从 BME280 传感器获取温度、湿度和压力数据，并将其与当前时间一起显示到 OLED 上。它将在循环中每秒执行一次此操作。

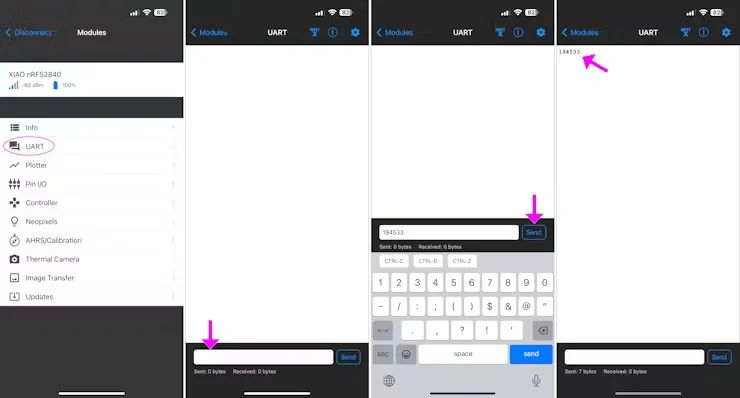

我添加了一个无线功能，可让您通过蓝牙设置时间。您可以通过使用 Adafruit 的 Bluefruit Connect 应用程序连接到着陆器来做到这一点。您可以通过其 UART 实用程序发送时间字符串来设置时间。例如，如果要将时间设置为晚上 7：45：33，则可以发送194533。时间以 12 小时格式显示，但为了简单起见，您以 24 小时格式发送时间。


您可以添加更多内容来使着陆器变得更好，例如使用按钮更改其模式或通过无线连接设置闹钟，然后可以播放曲调。我会让你决定接下来要添加什么！

在此处的 Seeed Studio 网站上了解如何设置 Arduino IDE 以与 XIAO 配合使用。

搭棚电路制作

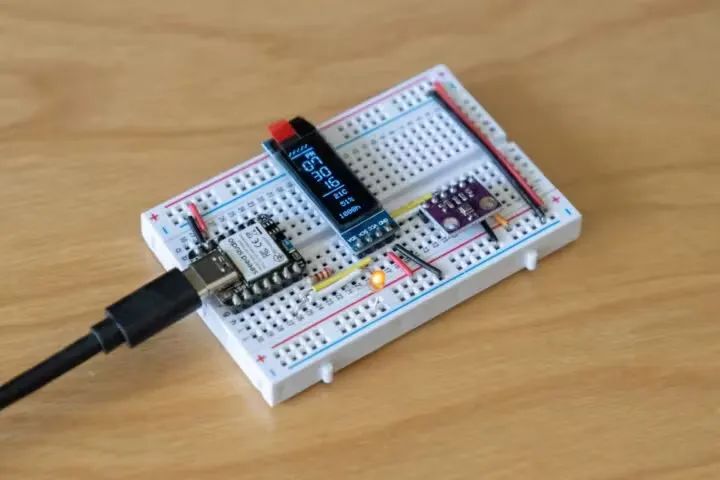

我在面包板上测试并最终确定了电路。我最初使用的是 SHT31 传感器，但后来改用了 BME280，它可以测量温度、湿度和压力。OLED和传感器通过I2C通信，工作电压为3.3V，这使得与Xiao的连接非常简单。

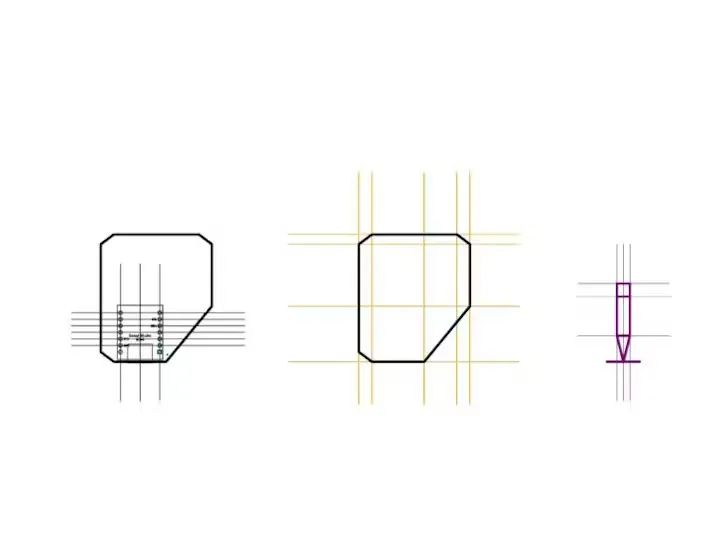

我在 Eagle 中设计了一个可打印的模板，以帮助指导框架和实际电路的焊接。像我的大多数雕塑一样，整个框架都连接到GND，这使得路由电源变得非常容易。


早期的原型是由20AWG铜线制成的。后来我决定使用黄铜。


在添加其余部分之前测试OLED和传感器。

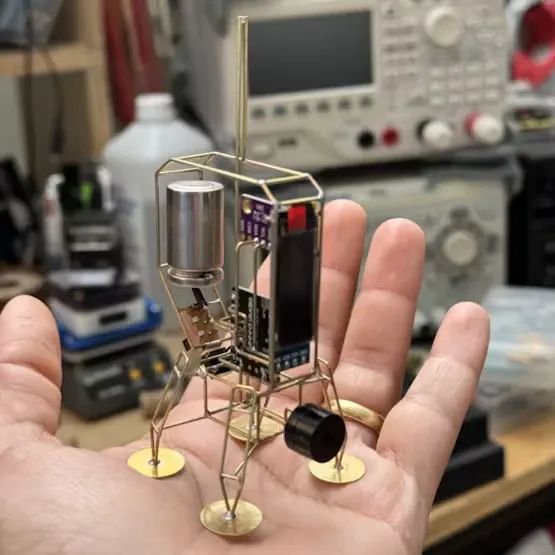

腿的结构与我之前的Boron Lander相同。 着陆垫是我在 etsy 商店购买的 14 毫米小黄铜圆盘。您也可以通过用 0.5 毫米厚的黄铜或铜板冲孔圆盘 来制作自己的圆盘。请记住在构建的最后焊接焊盘。如果你一开始就这样做，你最终可能会得到一个摇摇晃晃的雕塑！

在制作过程中忘记拍摄静态图像，这里有一个视频可以展示。
