esp32 TFT_eSPI库 屏幕显示不全，颜色错误的解决方案

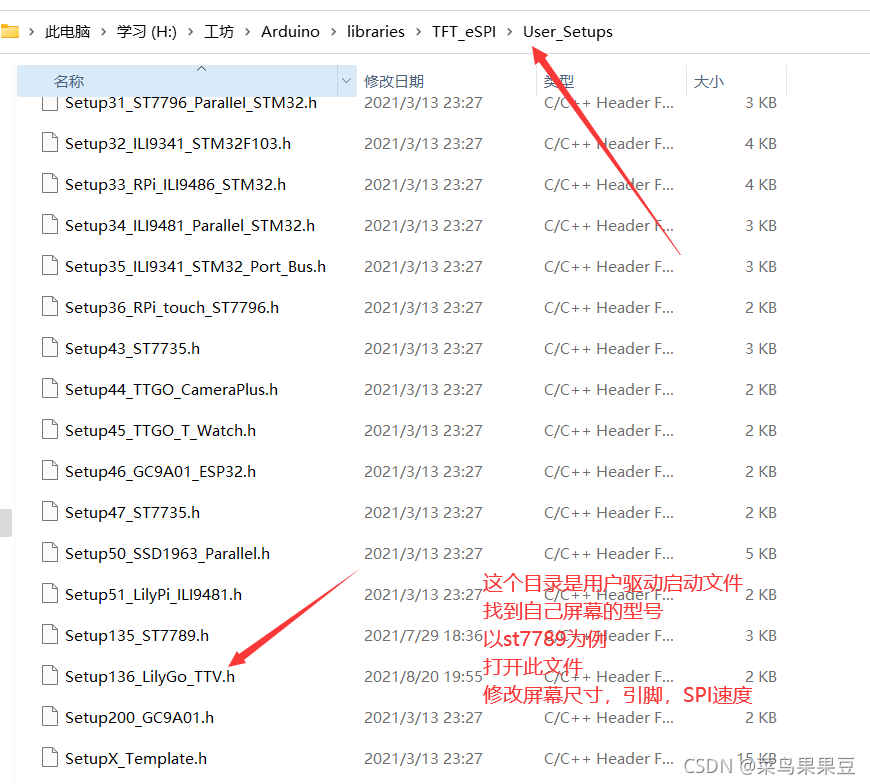

打开Arduino库文件目录，找到TFT_eSPI文件夹，打开如图片所示的目录
135x240

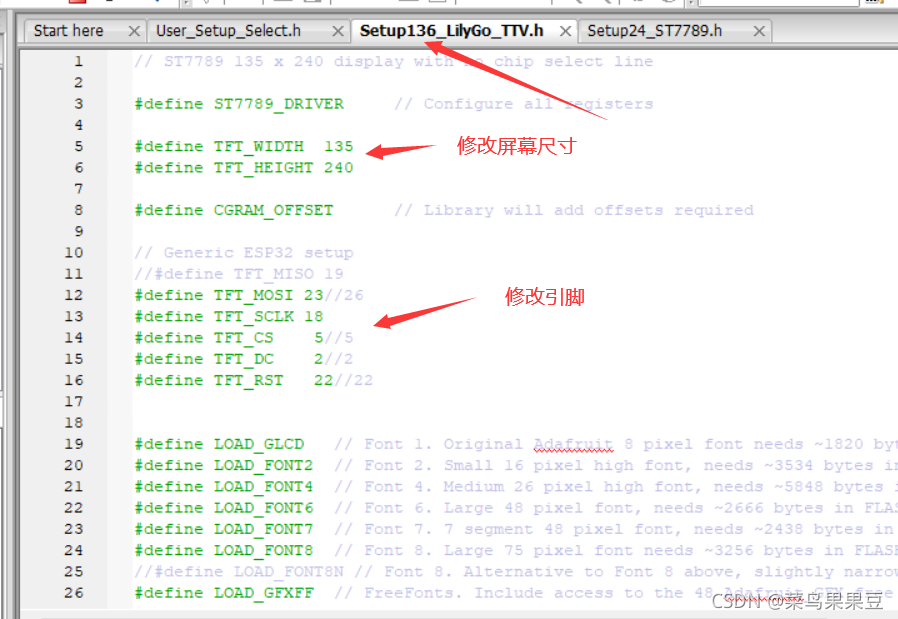

st7789 135x240 和 240x240屏幕 可以在Setup136_Lilygo_TTV.h中修改尺寸，在下面修改SPI速度为80M

在这里插入图片描述

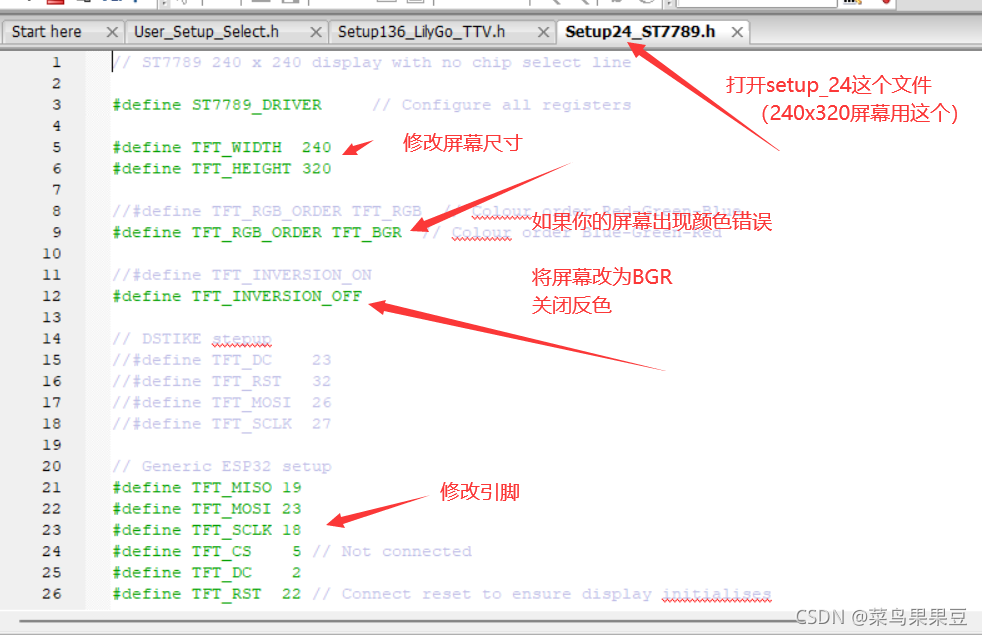

st7789 240x320的屏幕会出现颜色显示错误的情况（中景园电子的屏幕格式是BGR）
，打开Setup24_ST7789.h文件按图片中修改。中景园电子240x320屏幕的SPI最高速度是66M，80M可能会导致白屏，不能正常显示
在这里插入图片描述

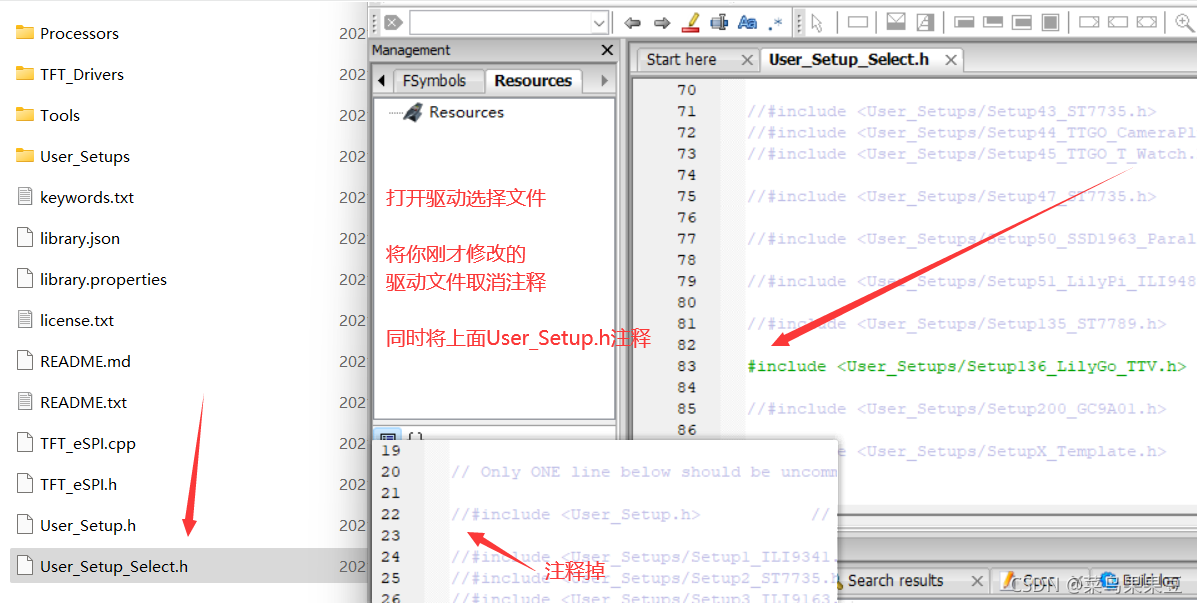

修改完成后，打开User_Setup_select.h文件，选择刚才修改的启动文件，取消注释。
在这里插入图片描述
完成后，烧录程序验证屏幕是否正常显示
