[712]pyecharts绘画:仪表盘|漏斗图|关系图|水球|极坐标|雷达|词云--支持中文

绘制图形： 仪表盘 - 漏斗图 - 关系图 - 水球 - 极坐标 - 雷达 - 词云–支持中文

from pyecharts import Funnel, Gauge, Graph
attr =["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"]
v1 =[5, 20, 36, 56, 78, 100]
v2 =[55, 60, 16, 20, 15, 80]

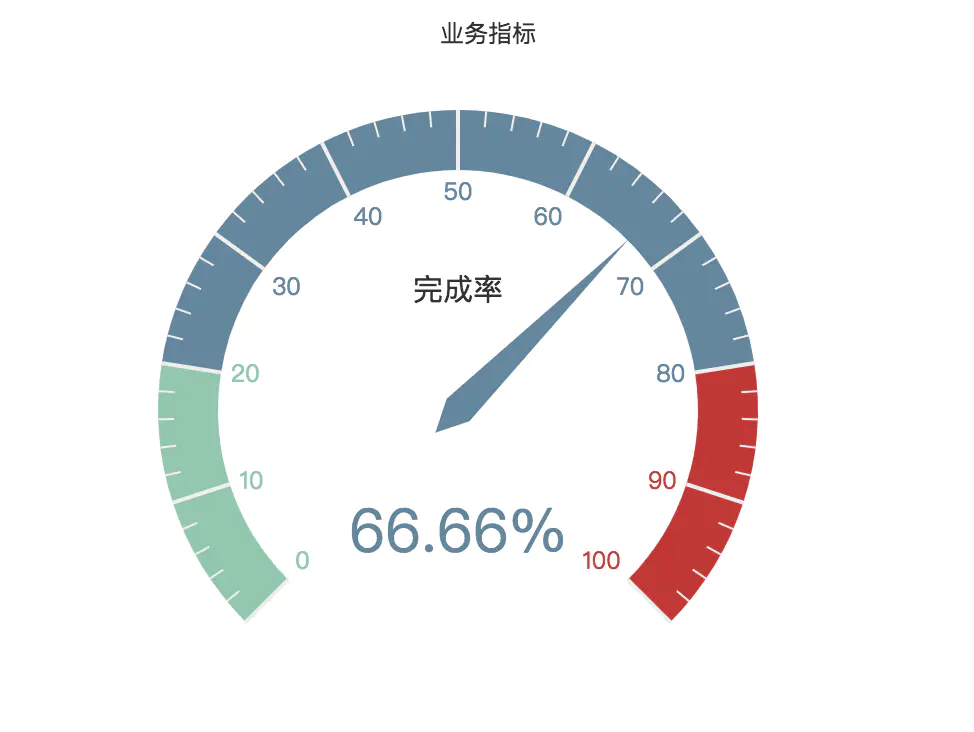

仪表盘

# 仪表盘
gauge = Gauge("仪表盘")
gauge.add('业务指标', '完成率', 66.66)
gauge.show_config()
gauge.render(path="./data/02-02仪表盘.html")

漏斗图

# 漏斗图
funnel = Funnel('漏斗图')
funnel.add('商品', attr, v1, is_label_show=True, label_pos='inside', label_text_color="#fff")
funnel.show_config()
funnel.render(path="./data/02-01漏斗图.html")

关系图

# 关系图
nodes =[{"name": "结点1", "symbolSize": 10}, {"name": "结点2", "symbolSize": 20}, {"name": "结点3", "symbolSize": 30}, {"name": "结点4", "symbolSize": 40}, {"name": "结点5", "symbolSize": 50}, {"name": "结点6", "symbolSize": 40}, {"name": "结点7", "symbolSize": 30}, {"name": "结点8", "symbolSize": 20}]
links =[]
for i in nodes:
    for j in nodes:
        links.append({"source": i.get('name'), "target": j.get('name')})

print(links)
print(nodes)
graph =Graph("关系图-环形布局示例")
graph.add("", nodes, links, is_label_show=True, repulsion=8000,     layout='circular', label_text_color=None)
graph.show_config()
graph.render(path="./data/02-03关系图.html")

这个图显示的有问题，就不做展示了，如果后期找到正确的，我会在更新

from pyecharts import Liquid, Polar, Radar

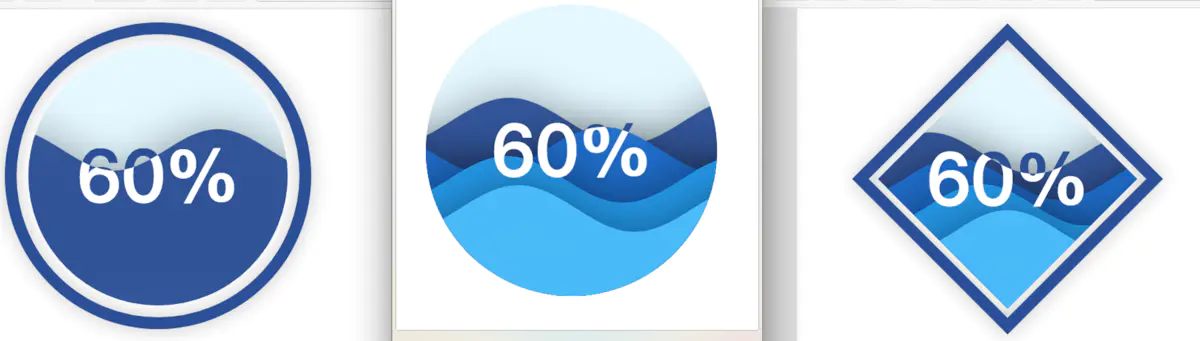

水球

liquid =Liquid("水球图")
liquid.add("Liquid", [0.6])
liquid.show_config()
liquid.render(path='./data/03-01水球.html')

# 圆形水球
liquid2 =Liquid("水球图示例")
liquid2.add("Liquid", [0.6, 0.5, 0.4, 0.3], is_liquid_outline_show=False)
liquid2.show_config()
liquid2.render(path='./data/03-02圆形水球.html')

# 菱形水球
liquid3 =Liquid("水球图示例")
liquid3.add("Liquid", [0.6, 0.5, 0.4, 0.3], is_liquid_animation=False, shape='diamond')
liquid3.show_config()
liquid3.render(path='./data/03-03菱形水球.html')

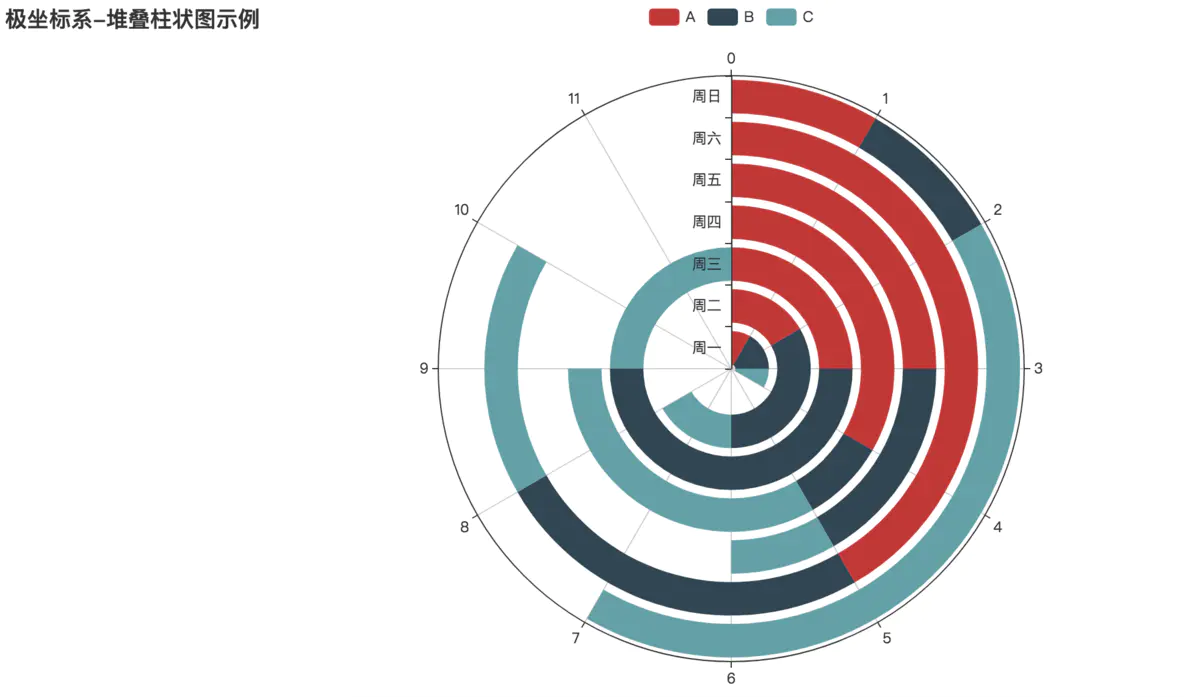

极坐标

# 极坐标
radius =['周一', '周二', '周三', '周四', '周五', '周六', '周日']
polar =Polar("极坐标系-堆叠柱状图示例", width=1200, height=600)
polar.add("A", [1, 2, 3, 4, 3, 5, 1], radius_data=radius, type='barRadius', is_stack=True)
polar.add("B", [2, 4, 6, 1, 2, 3, 1], radius_data=radius, type='barRadius', is_stack=True)
polar.add("C", [1, 2, 3, 4, 1, 2, 5], radius_data=radius, type='barRadius', is_stack=True)
polar.show_config()
polar.render(path='./data/03-04极坐标.html')

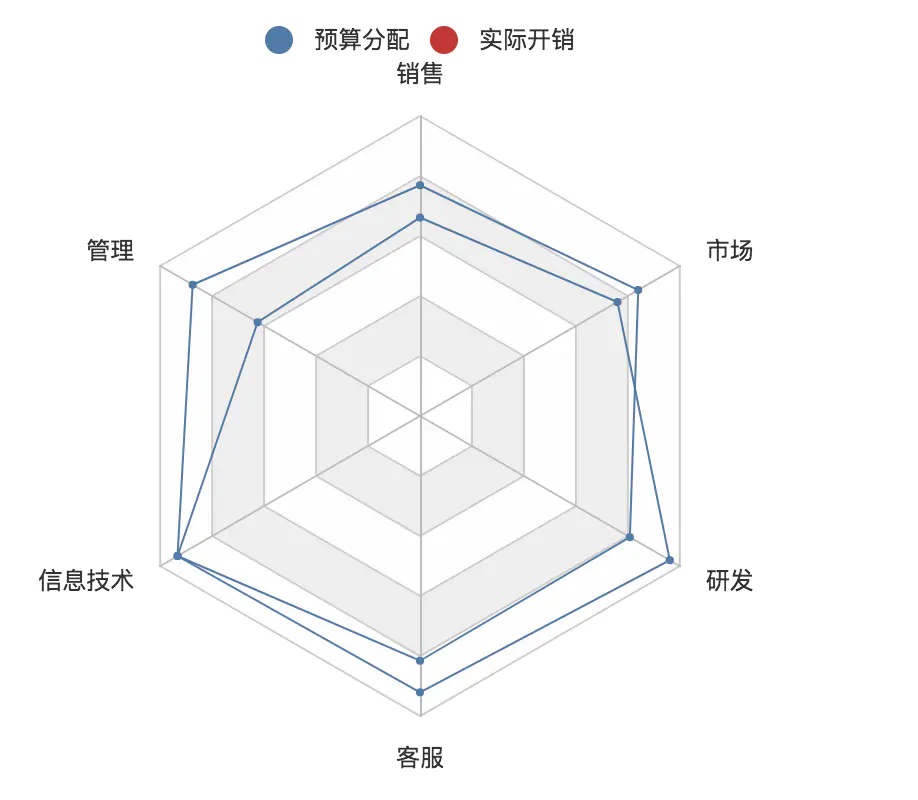

雷达图

# 雷达图
schema =[ ("销售", 6500), ("管理", 16000), ("信息技术", 30000), ("客服", 38000), ("研发", 52000), ("市场", 25000)]
v1 =[[4300, 10000, 28000, 35000, 50000, 19000]]
v2 =[[5000, 14000, 28000, 31000, 42000, 21000]]
radar =Radar()
radar.config(schema)
radar.add("预算分配", v1, is_splitline=True, is_axisline_show=True)
radar.add("实际开销", v2, label_color=["#4e79a7"], is_area_show=False)
radar.show_config()
radar.render(path='./data/03-05雷达图.html')

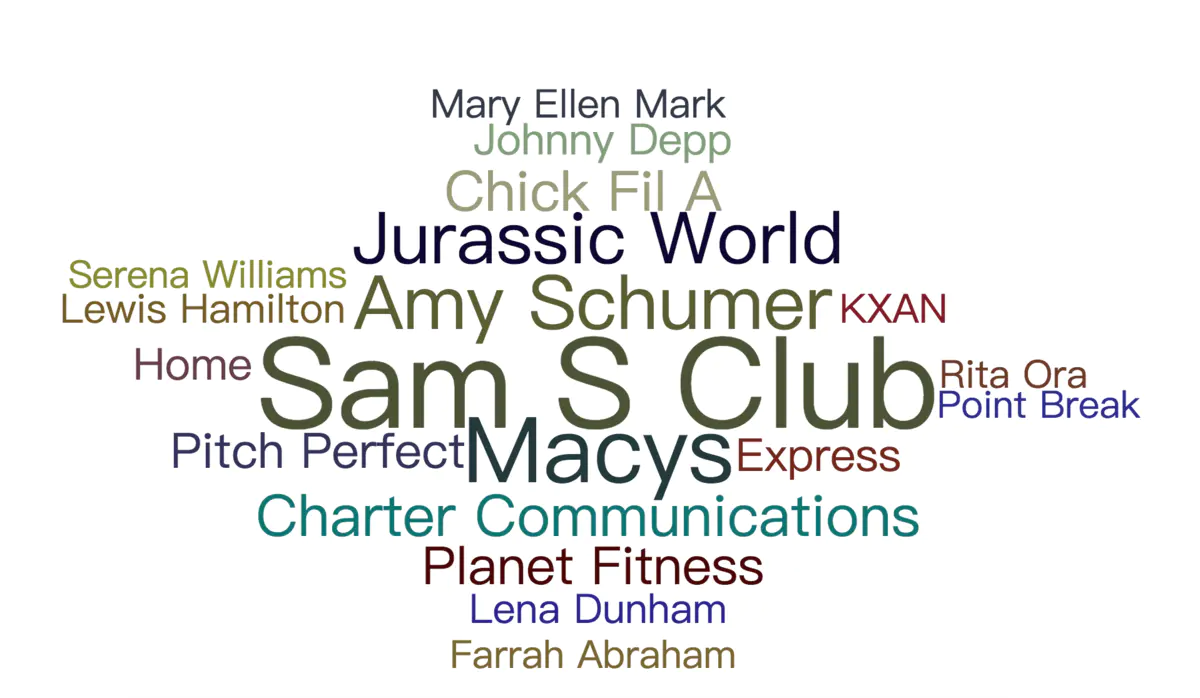

词云

from pyecharts import WordCloud

name =['Sam S Club', 'Macys', 'Amy Schumer', 'Jurassic World', 'Charter Communications', 'Chick Fil A', 'Planet Fitness', 'Pitch Perfect', 'Express', 'Home', 'Johnny Depp', 'Lena Dunham', 'Lewis Hamilton', 'KXAN', 'Mary Ellen Mark', 'Farrah Abraham', 'Rita Ora', 'Serena Williams', 'NCAA baseball tournament', 'Point Break']
value =[10000, 6181, 4386, 4055, 2467, 2244, 1898, 1484, 1112, 965, 847, 582, 555, 550, 462, 366, 360, 282, 273, 265]
wordcloud =WordCloud(width=1300, height=620)
wordcloud.add("", name, value, word_size_range=[20, 100])
wordcloud.show_config()
wordcloud.render(path='./data/05-01权重词云.html')

wordcloud2 =WordCloud(width=1300, height=620)
wordcloud2.add("", name, value, word_size_range=[30, 100], shape='diamond')
wordcloud2.show_config()
wordcloud2.render(path='./data/05-02变形词云.html')

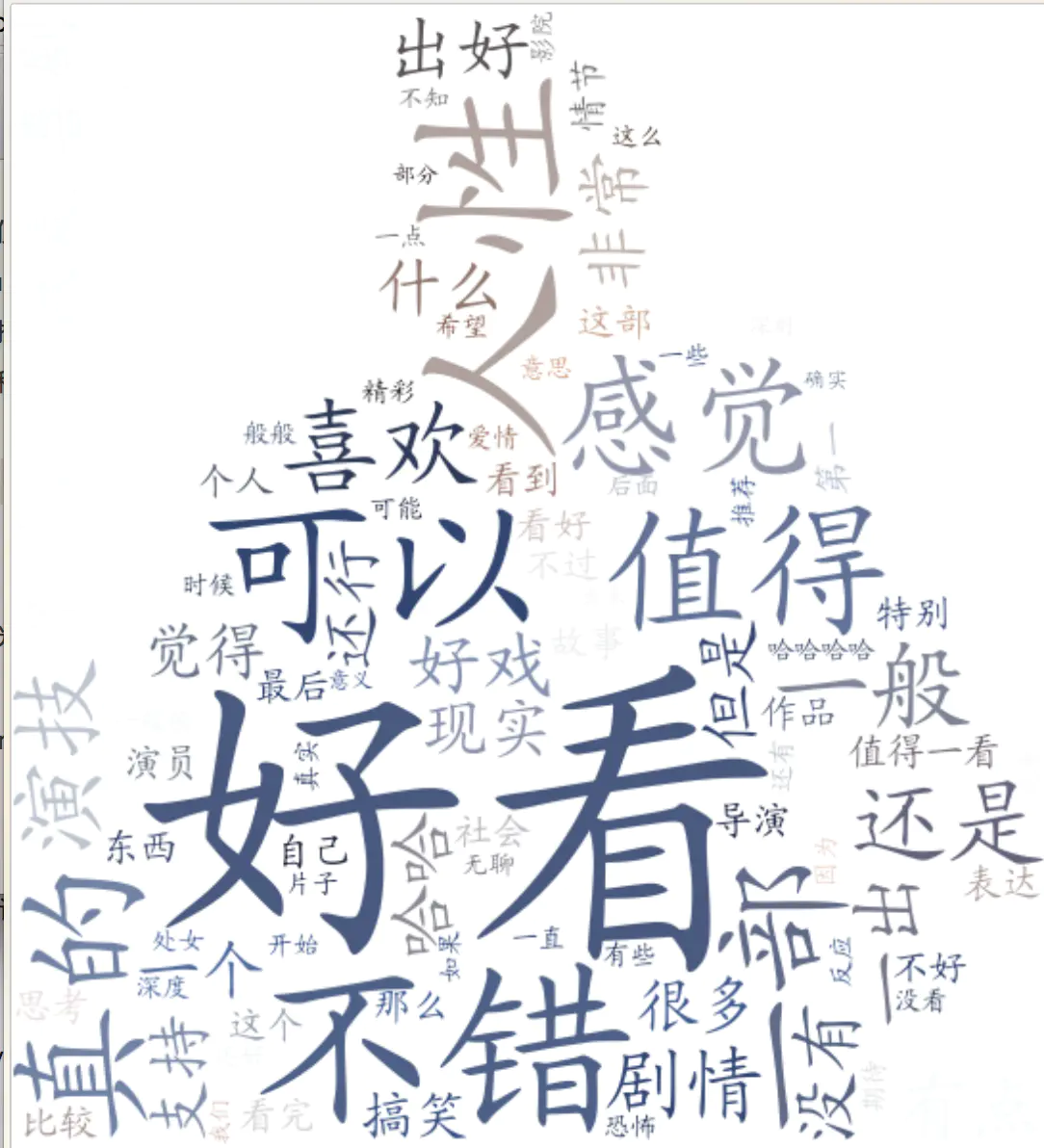

中文词云

# 中文显示
from wordcloud import WordCloud, ImageColorGenerator
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np

words = ['好看', '不错', '人性', '可以', '值得', '真的', '一部', '感觉', '喜欢', '一般', '演技', '还是',
   '剧情', '一出', '有点', '出好', '好戏', '不是', '没有', '非常', '哈哈', '喜剧', '就是', '一个',
   '现实', '什么', '支持', '还行', '但是', '很多', '觉得', '搞笑', '值得一看', '故事', '看好',
   '这部', '哈哈哈', '失望', '最后', '导演', '自己', '演员', '看完', '社会', '特别', '看到', '不好',
   '比较', '表达', '那么', '作品', '个人', '东西', '思考', '这个', '第一', '不过', '情节',
   '哈哈哈哈', '意思', '一直', '推荐', '一般般', '时候', '开始', '般般', '片子', '知道', '处女',
   '期待', '很棒', '影院', '深度', '反应', '无聊', '可能', '一些', '精彩', '爱情', '这么', '希望',
   '一点', '不知', '有些', '还好', '恐怖', '看着', '没看', '还有', '观看', '后面', '真实', '因为',
   '如果', '出来', '部分', '确实', '我们', '意义', '深刻']

new_worlds = " ".join(words)
# 参照图片
coloring = np.array(Image.open("./data/huangbo.jpg"))

# simkai.ttf 必填项 识别中文的字体，例：simkai.ttf，
my_wordcloud = WordCloud(background_color="white", max_words=800,
                     mask=coloring, max_font_size=120, random_state=30, scale=2,font_path="./data/simkai.ttf").generate(new_worlds)

image_colors = ImageColorGenerator(coloring)
plt.imshow(my_wordcloud.recolor(color_func=image_colors))
plt.imshow(my_wordcloud)
plt.axis("off")
plt.show()

# 保存图片
my_wordcloud.to_file('./data/05-03signature.png')

支持保存做种格式

对象.render(path=‘snapshot.html’)
对象.render(path=‘snapshot.png’)
对象.render(path=‘snapshot.pdf’)

举个栗子：

bar = Bar("我的第一个图表", "这里是副标题")
bar.add("服装", ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"], [5, 20, 36, 10, 75, 90])
# bar.print_echarts_options()
bar.render(path='snapshot.html')
bar.render(path='snapshot.png')
bar.render(path='snapshot.pdf')

来源：https://www.jianshu.com/p/d4d3340e5687
https://www.jianshu.com/p/c506d5faf418
