【ArcGIS Pro二次开发】(43)：线闭合

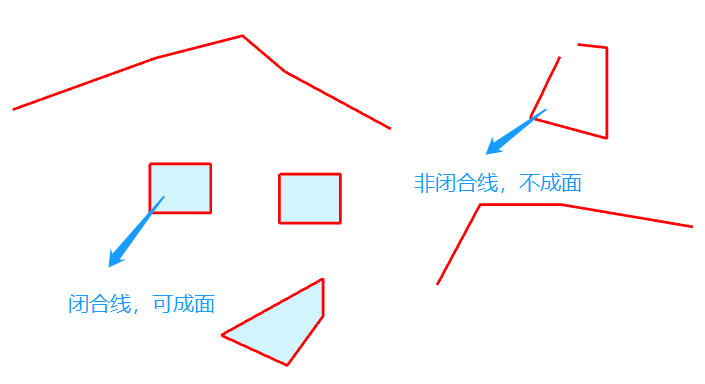

当我们需要将多段线【polyline】转为面【polygon】的时候，必须保证线是闭合的，不然是无法生成面的，如下图：

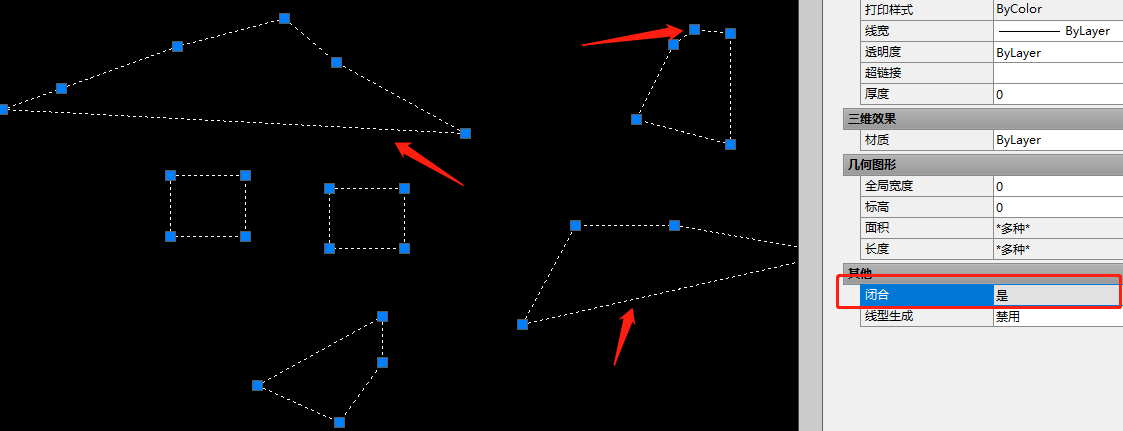

如果cad线段，可以在属性里将闭合选项设置为是，实现线的闭合：

但如果是在ArcGIS Pro里处理，则没有方便的方法（或许有但我没找到），于是便做了这个工具。

---

一、要实现的功能

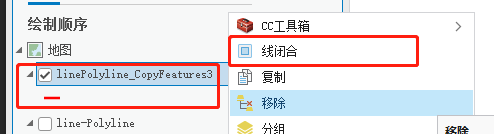

如上图所示，选择一个线要素【需注意必须是数据库文件，不能是cad文件】，右键点击，在弹出的菜单中点击【线闭合】按钮即可。

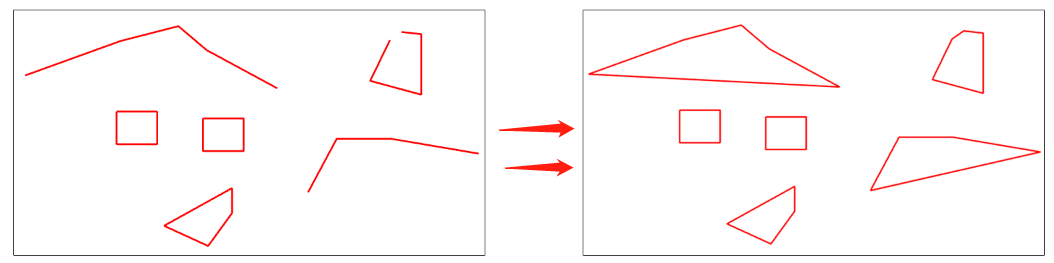

执行结果如下：

可以看到，3个未封闭的线已经闭合了，后续可以用【要素转面】工具将其转为面。

---

二、实现流程

涉及要素编辑，就按流程建立编辑操作，并打开要素图层，逐行遍历，获取要素，这些都是常规操作。

            // 获取要素图层的编辑操作
            var editOperation = new EditOperation();
            using (RowCursor rowCursor = featureLayer.Search())
            {
                while (rowCursor.MoveNext())
                {
                    using (Feature feature = rowCursor.Current as Feature)      // 获取要素
                    {
                        // TODO…………
                    }
                }
            }
            // 执行编辑
            editOperation.Execute();

重点是上面【TODO】里的内容。

首先要判断线要素是否闭合，已闭合的就不再处理，只处理没闭合的。

这里通过提取线的首末点，如果首末点的坐标一致，则说明是闭合的，否则就是不闭合。

// 获取要素的几何对象
Polyline polyline = feature.GetShape() as Polyline;
// 获取线要素的起点和终点
MapPoint start_point = polyline.Points.First();
MapPoint end_point = polyline.Points.Last();
// 如果起始点和终止点的坐标不同，即线不闭合，则进行线闭合操作
if (!start_point.Coordinate2D.Equals(end_point.Coordinate2D))
{
  // TODO
}

找出未闭合的线后，将它的点集合提取出来，将第一个点复制到点集合的末尾，这样点集合就形成一个闭环，然后重新创建要素即可。

List<Coordinate2D> pts = new List<Coordinate2D>();
// 将第一个部分闭合
foreach (var part in polyline.Points)
{
    pts.Add(part.Coordinate2D);
}
pts.Add(start_point.Coordinate2D);
// 创建 PolylineBuilder 对象并闭合线要素
var builder = new PolylineBuilder(pts);
// 获取闭合后的几何
var closedGeometry = builder.ToGeometry();
// 设置要素的几何
feature.SetShape(closedGeometry);

以上便实现了此工具的功能。

---

三、工程文件分享

 最后，放上工程文件的链接：

CloseLinehttps://pan.baidu.com/s/1x-EI_vNKgt4M9wZ8y9FEDg?pwd=iqp2

PS：可以直接点击...bin\Debug\net6.0-windows\下的.esriAddinX文件直接安装。
