今天来介绍一下在学习过程中遇到比较好用的两个工具，分别是kimiAI和plantuml。
   在我们写项目的过程中，往往会需要用到用例图，而自己编写用例图是一个比较棘手的事情，但是如果我们充分使用科技。往往就可以事半功倍，下面就来介绍一下AI工具的使用

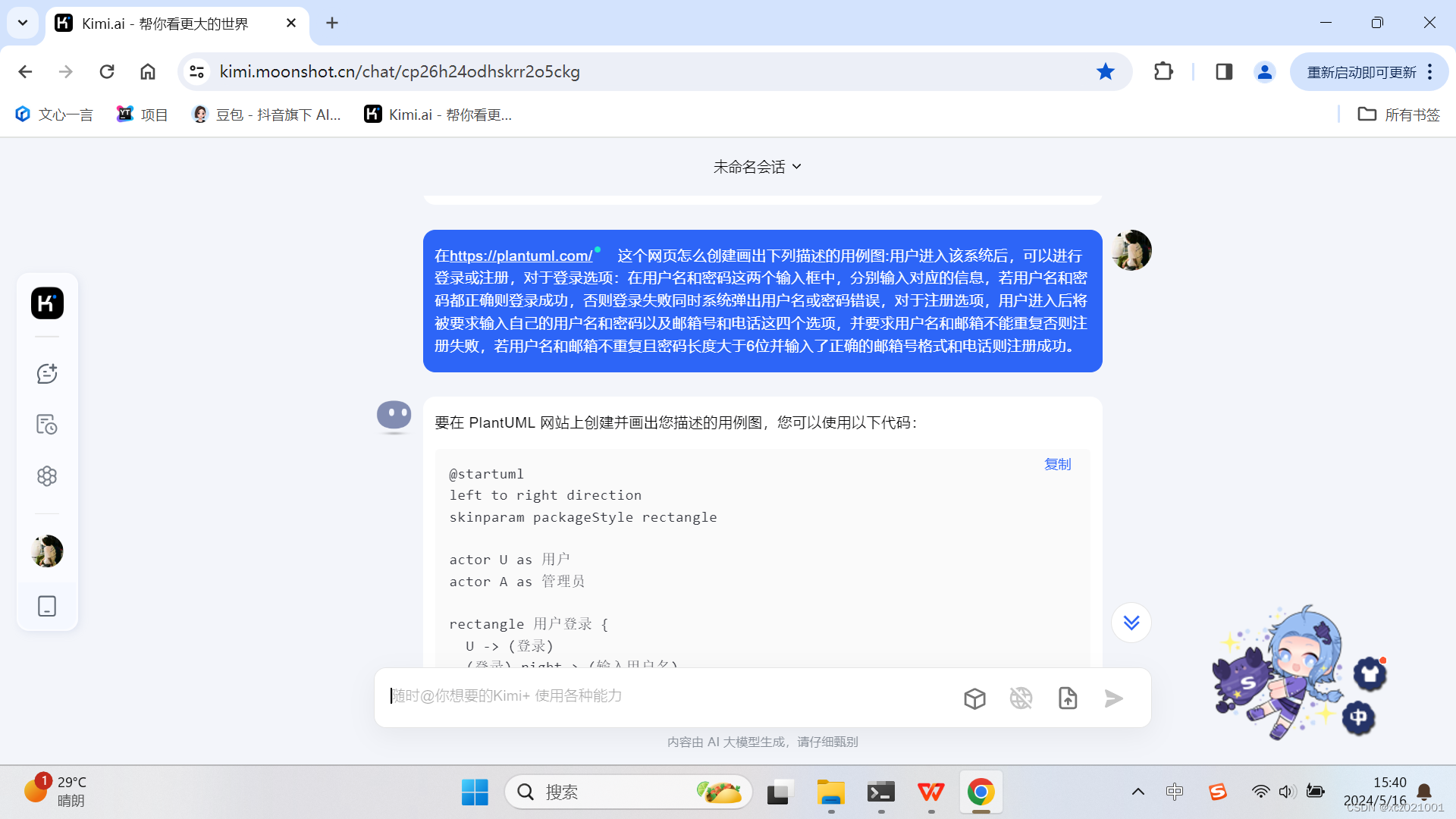

首先，把某个具体的功能发给KimiAI助手，如图所示


发送成功以后把这段代码复制下来，然后打开网站:使用简单的文字描述画UML图的开源工具。

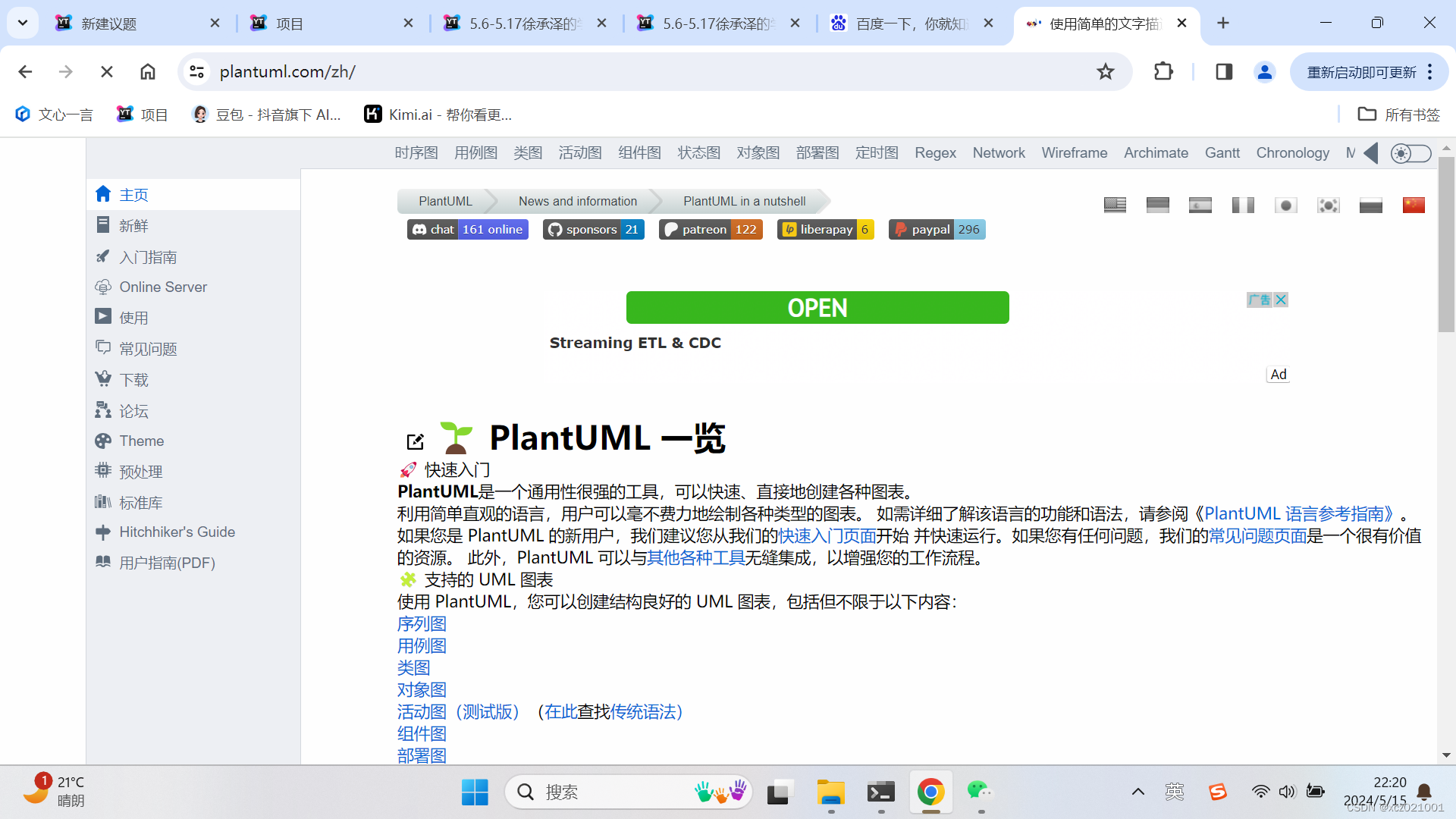

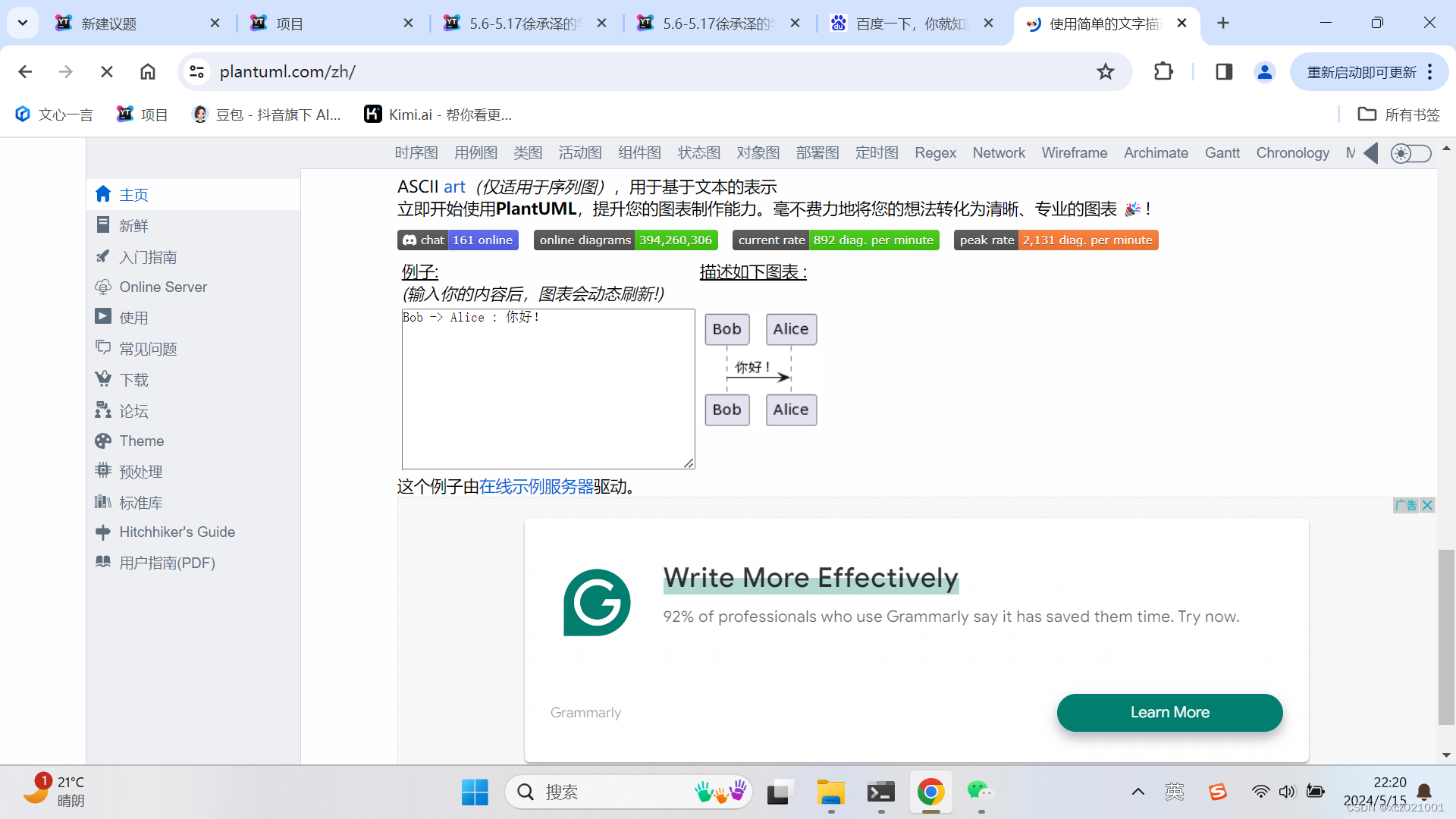

这个时候我们在首页面一直往下滑，直到出现如图

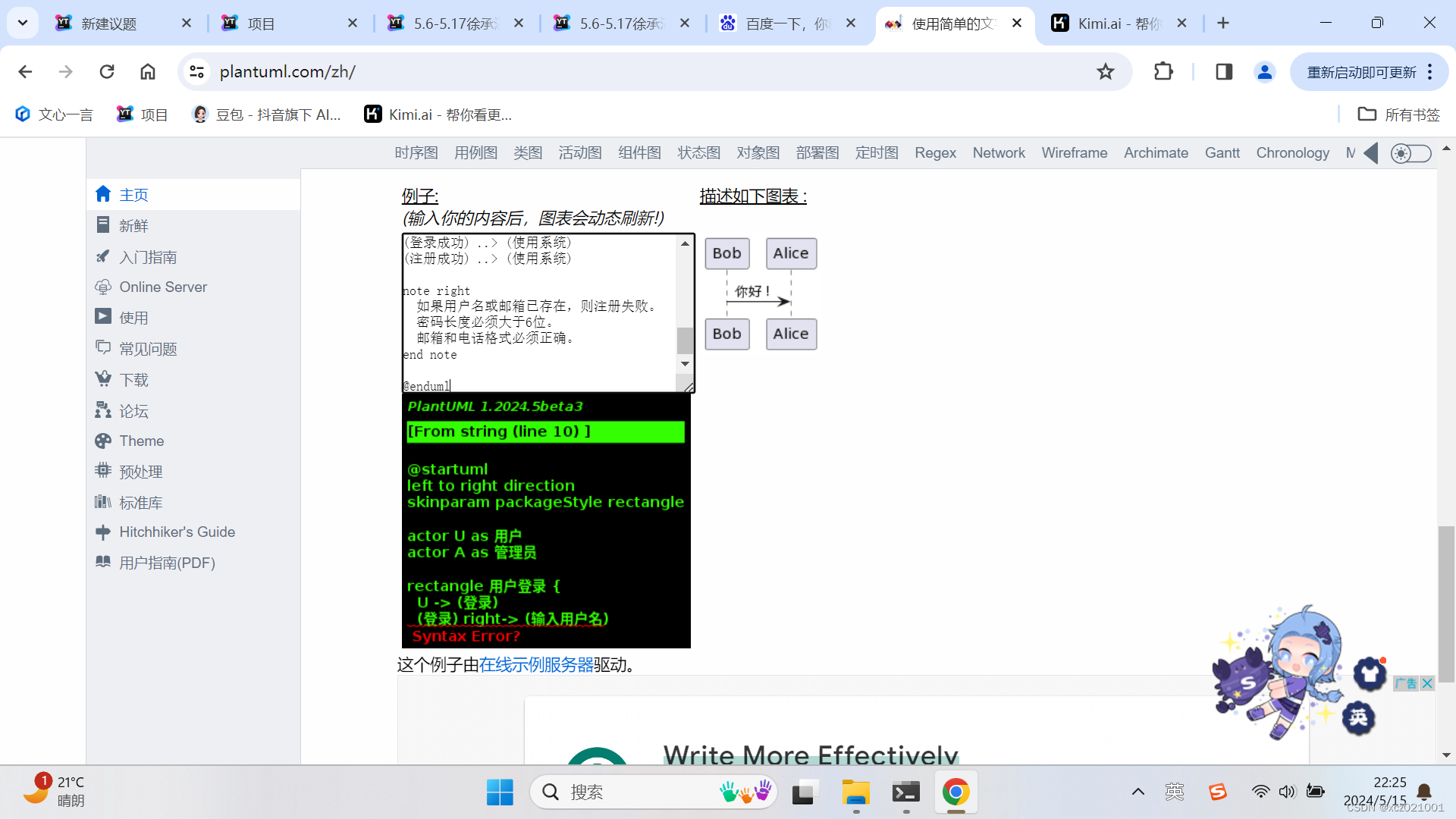

然后我们把刚刚kimiAI给我们的代码放入框中，它就会自动的给我们生成用例图，但是有时候可能会出现语法错误的情况，如图所示

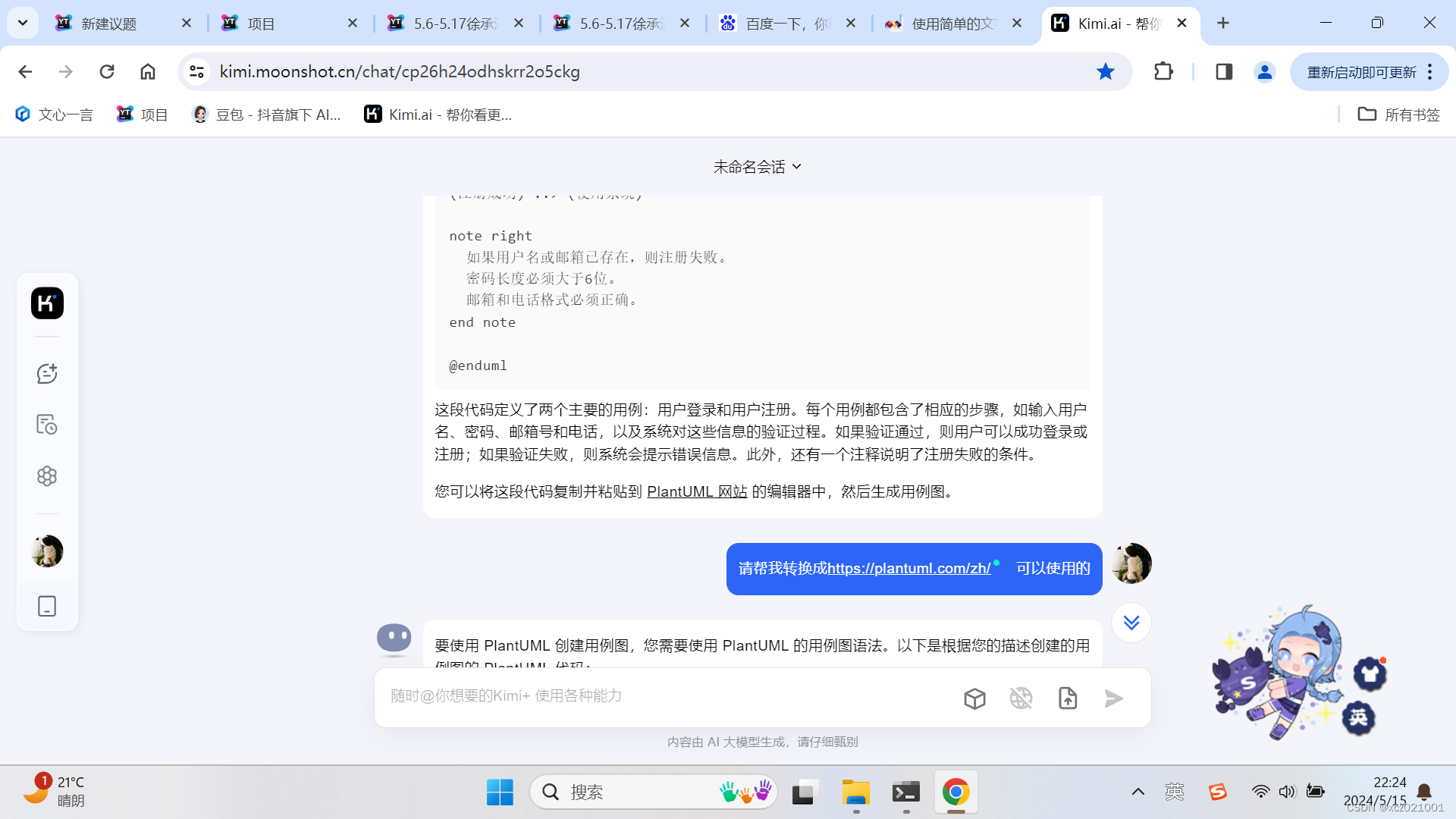

这个时候我们再回到与kimi的对话框，我们要求kimi给我们生成plantuml可用的

那么kimi就会根据你的需求重新给你生成一份代码，然后再把这段代码复制过去就可以了

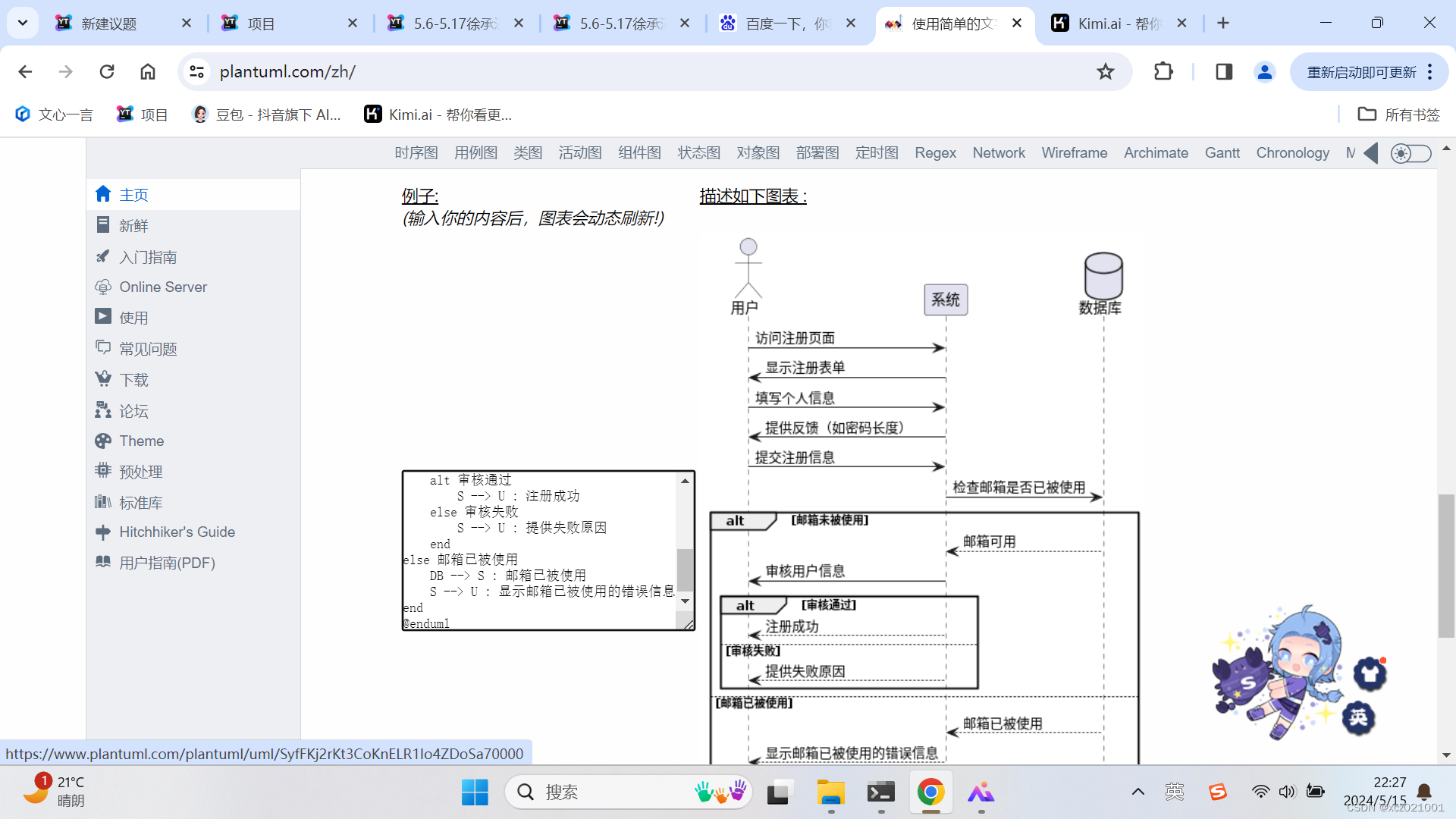

最后把图片保存下来一份简单的用例图就生成了

还是非常好用的
