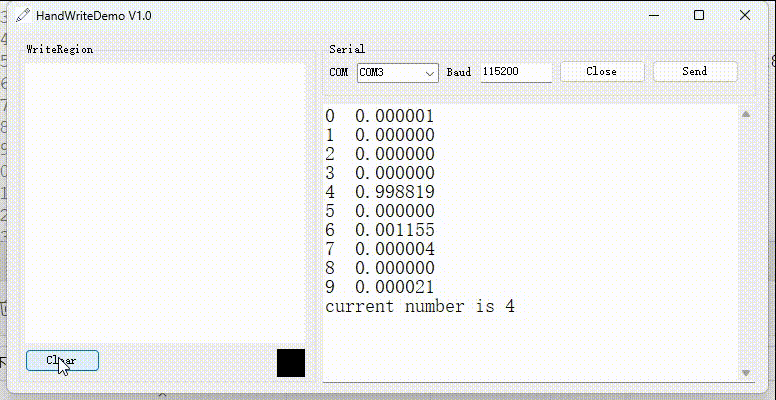

实验效果，通过上位机上传图像到单片机识别后返回识别结果
在这里插入图片描述

CUBEAI（Cube Artificial Intelligence）是一种人工智能（AI）中间件，旨在为嵌入式系统提供高效、灵活的神经网络推理能力。该中间件的设计目标是在资源有限的嵌入式设备上实现深度学习推理，从而为物联网（IoT）设备、嵌入式系统和边缘计算场景提供强大的人工智能支持。

一、CUBEMX配置步骤

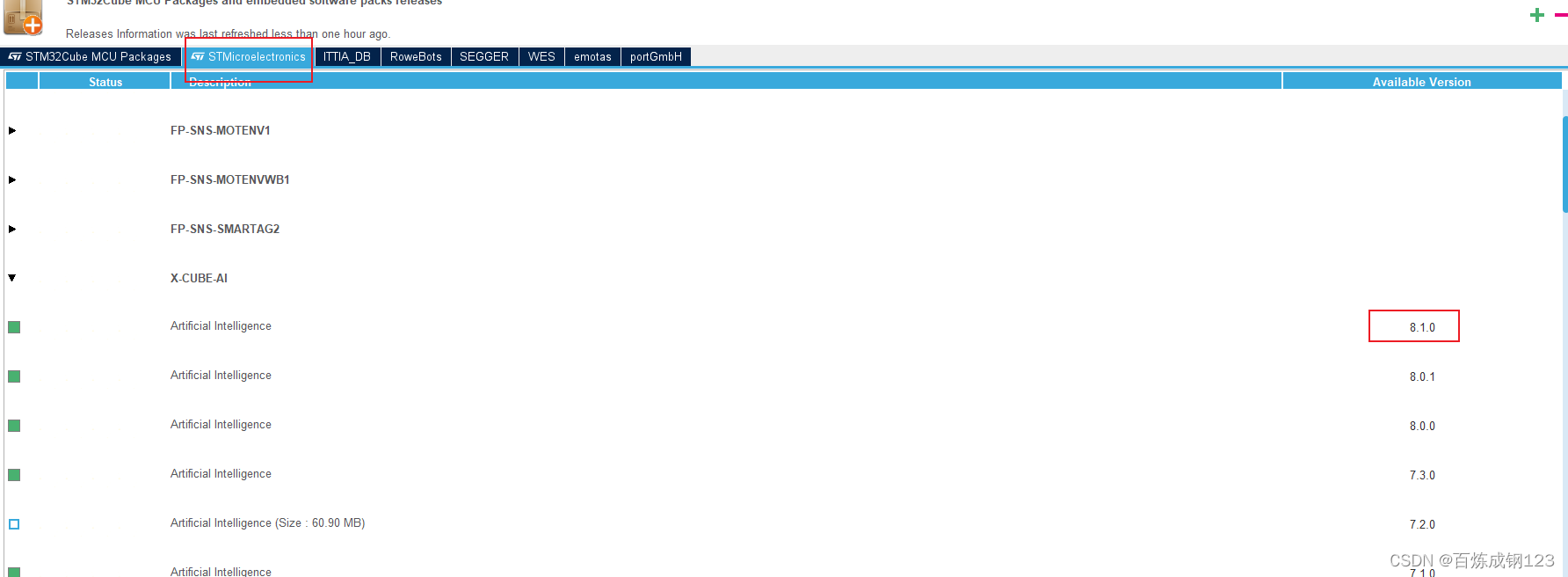

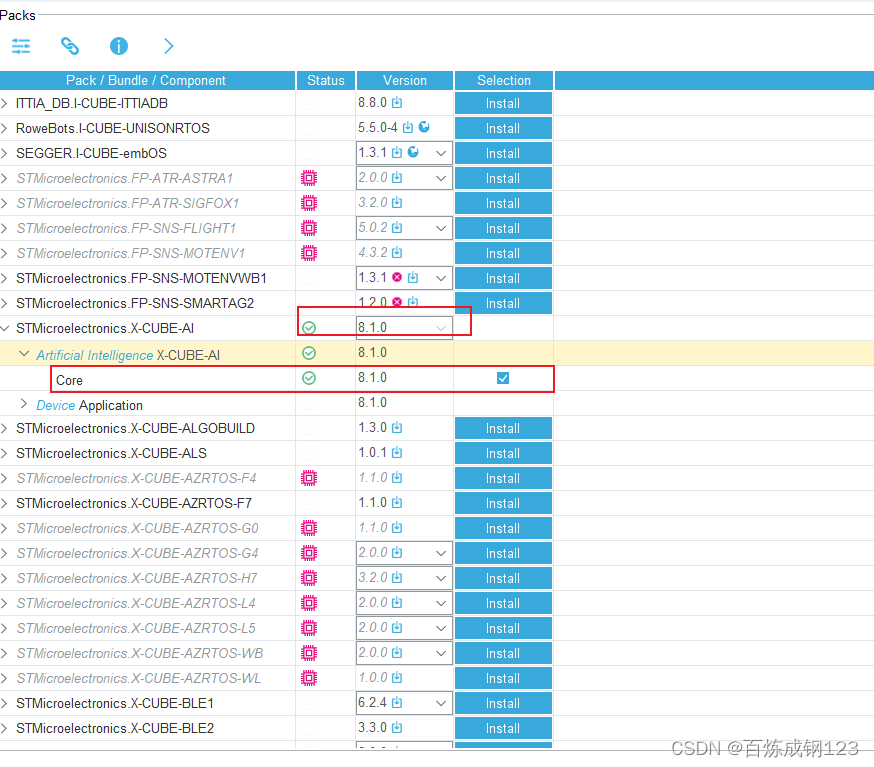

下载X-CUBE-AI工具包
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

在这里插入图片描述

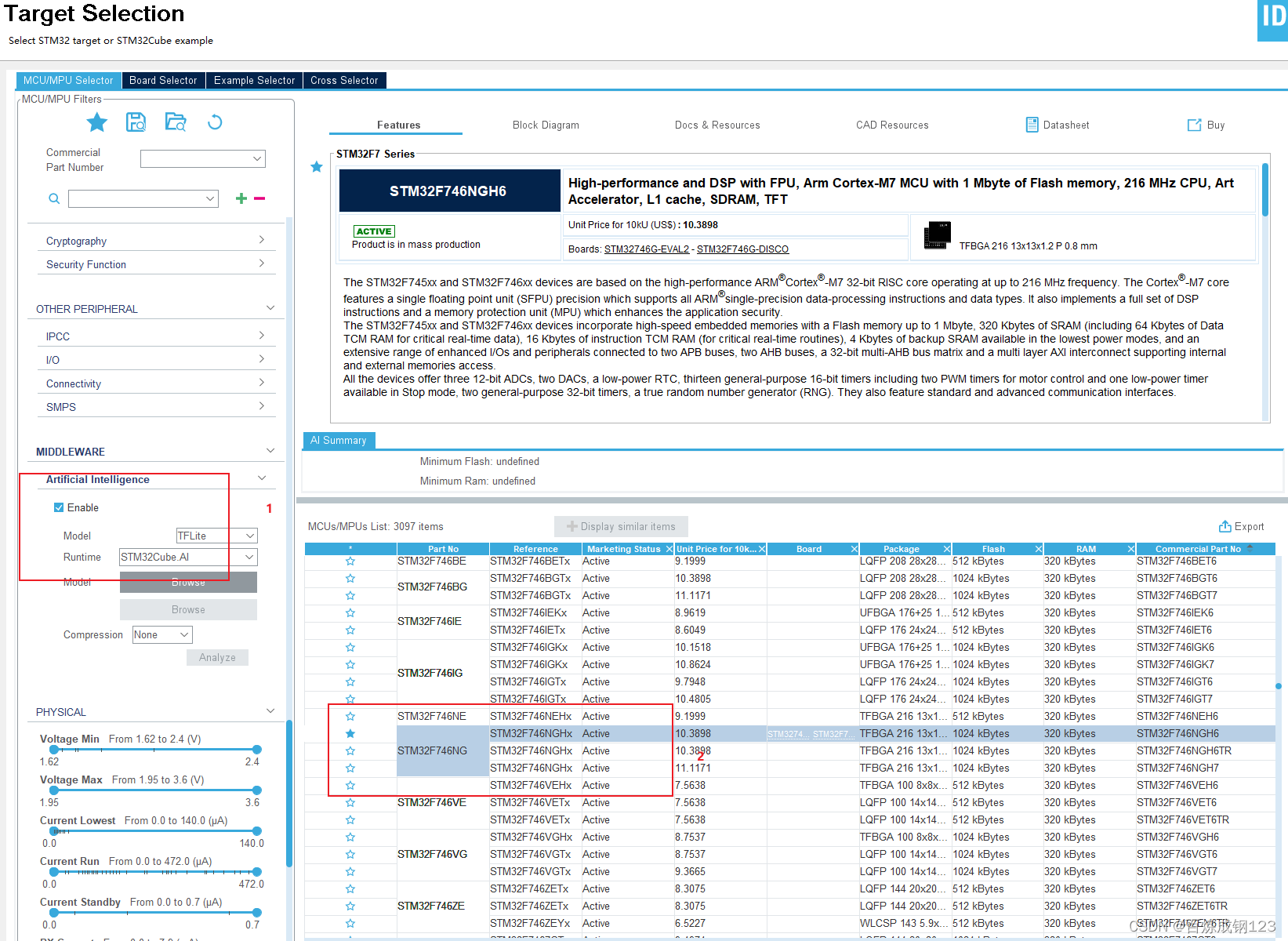

创建项目选择能运行神经网络的MCU，STM32F4以上系列的都支持部署神经网络。

在这里插入图片描述

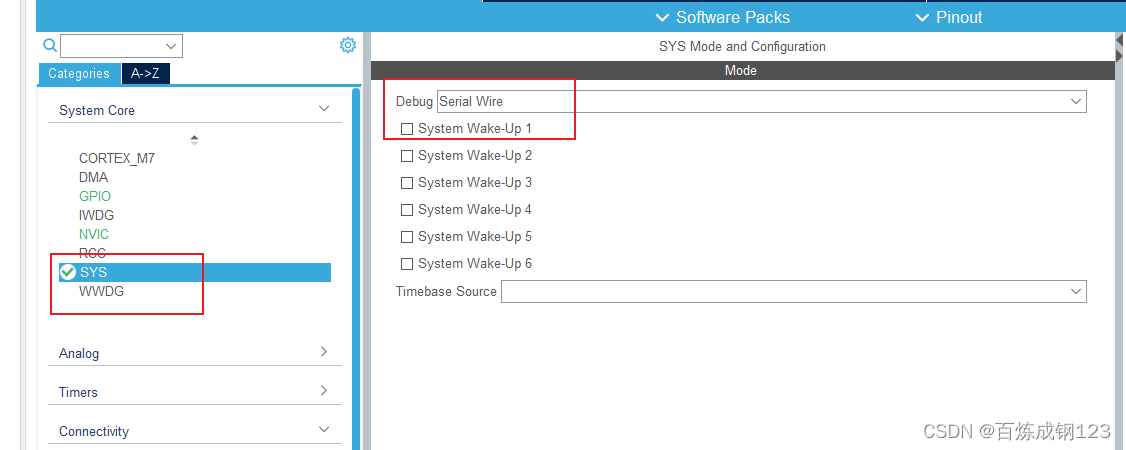

在这里插入图片描述

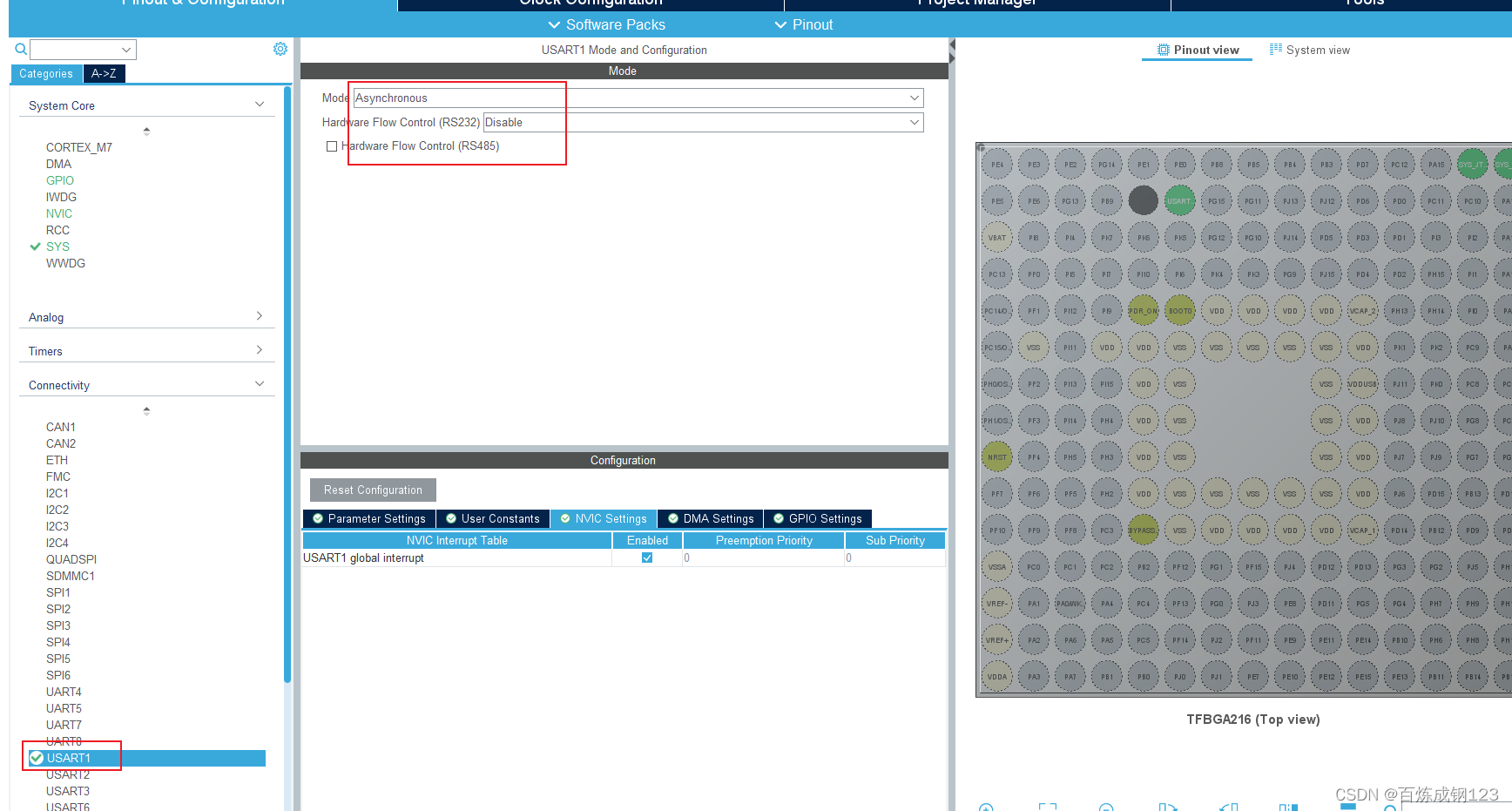

设置串口，注意一定要把串口中断打开要不然接收不到数据。
在这里插入图片描述

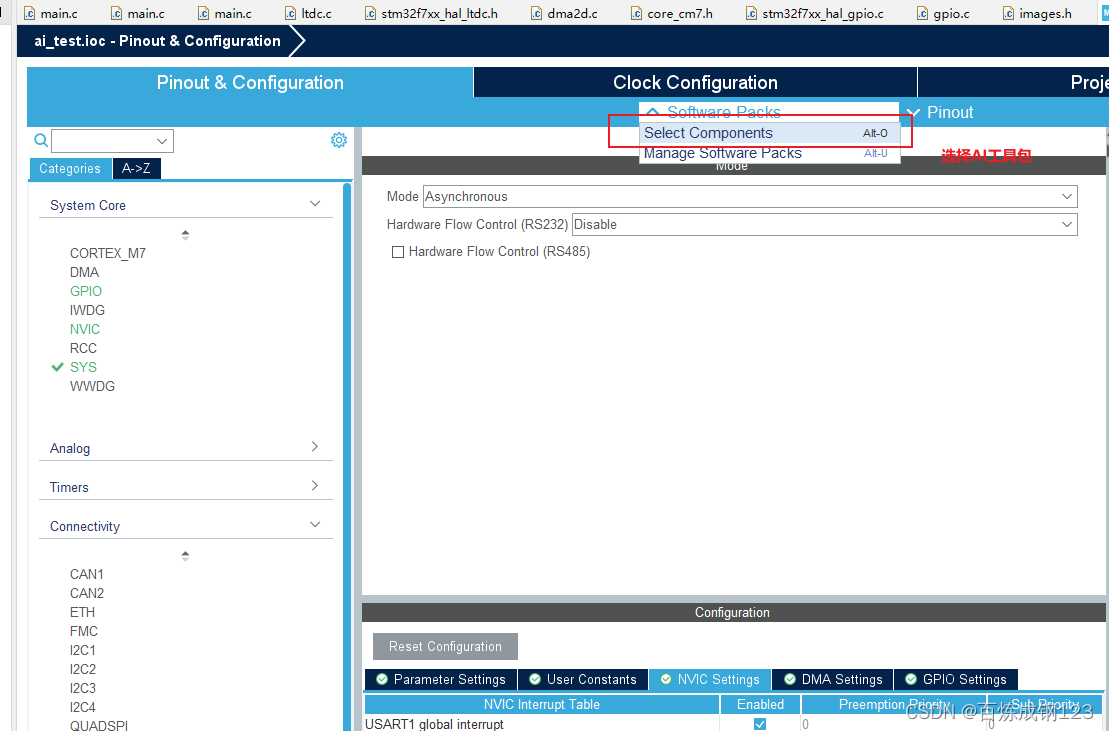

选择AI工具包，选择最近的CUBEAI工具包。最新的是8.1版本的，不同版本的生成的代码有些会不一样，有的模型老版本可以部署新版本就不行了，挺让人头疼的。
在这里插入图片描述
在这里插入图片描述

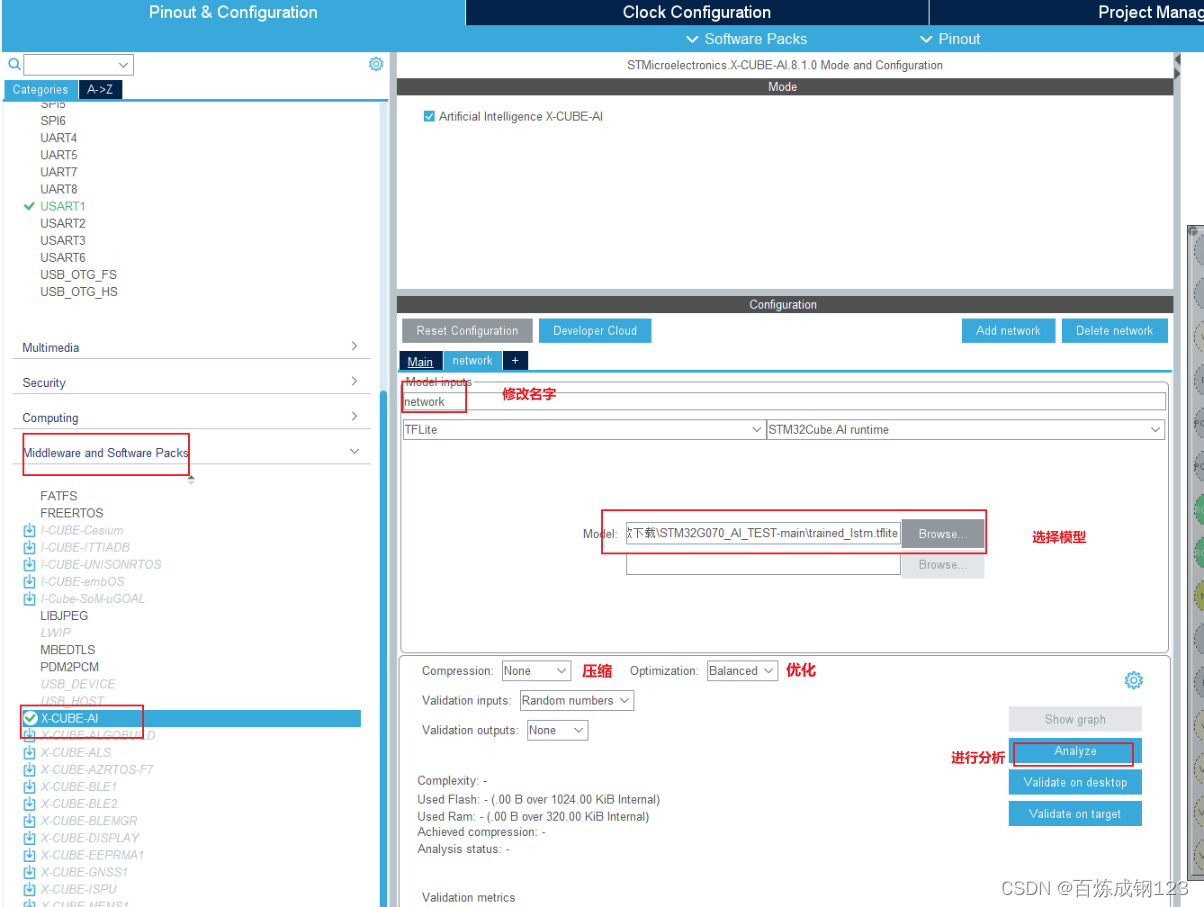

利用CUBEAI工具分析模型，这里并没有选择去优化压缩，因为模型本来就很小。CUBEAI提供的是一种无数据压缩，压缩效率并不是很高，也会损失精度。
在这里插入图片描述

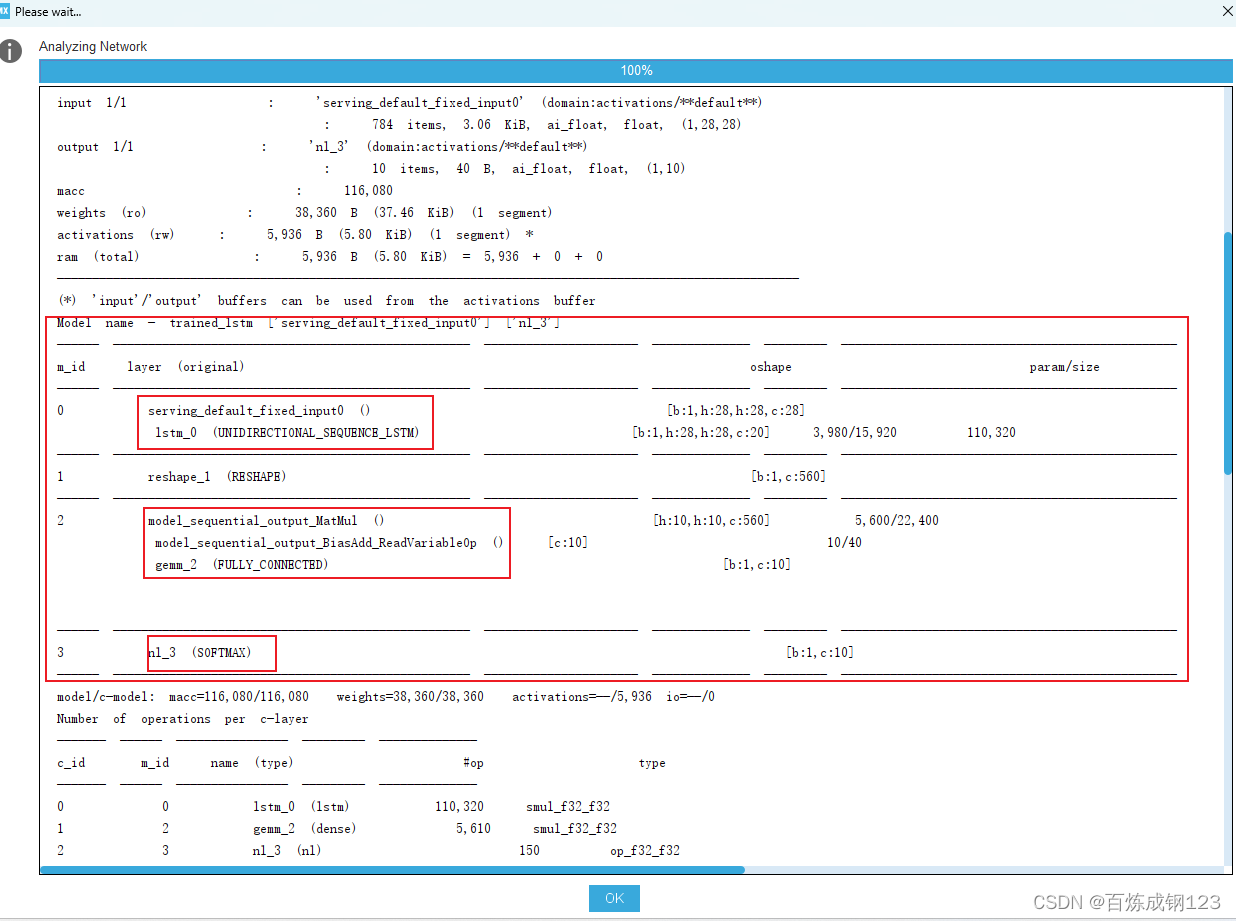

进行分析得到，模型分析后的结果。会有模型的Flash和RAM
在这里插入图片描述

二、模型结构及模型存储方式

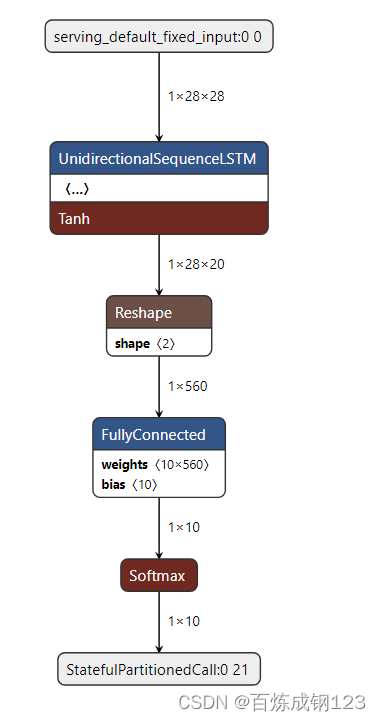

网络结构利用Netron这个网址可以将模型进行可视化。模型结构如下图所示。
在这里插入图片描述
在这里插入图片描述

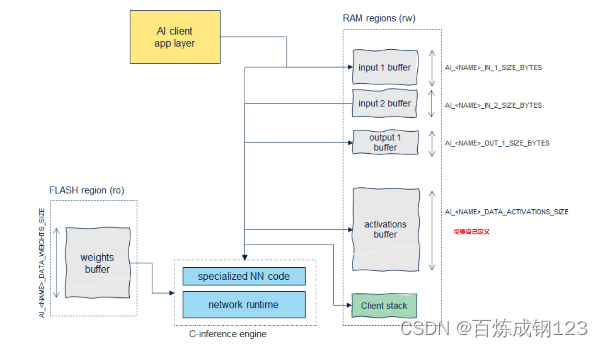

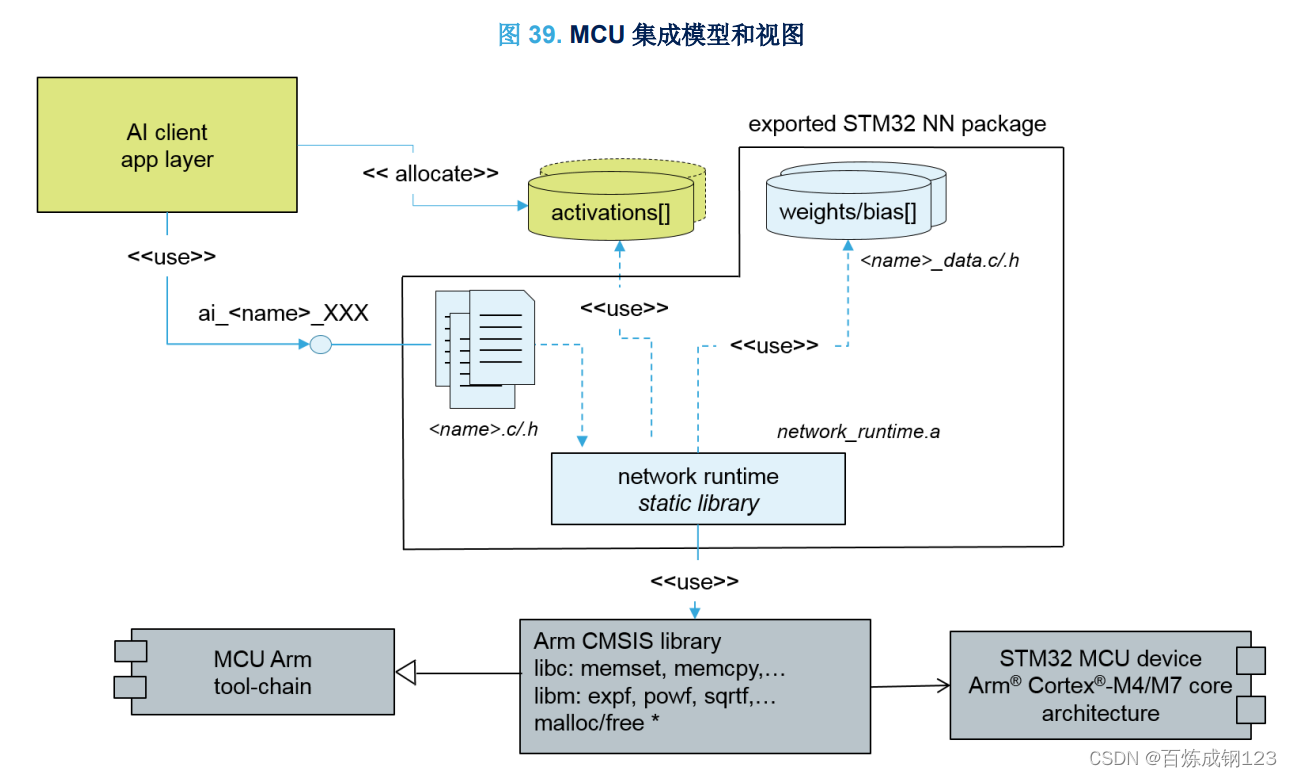

模型如何在单片机上进行存储：

  1. 权重参数：存放在Flash中
  2. 激活值：存在MCU自带的SRAM中，也可以使用外部的SD卡或者外接SRAM进行存储。需要用户自己定义。
  3. 输入输出数据：存放在SRAM中需要用户自己定义。如下图所示

在这里插入图片描述
以下是官方文档中翻译过来的

“激活”缓冲区是一个简单的连续内存映射缓冲区，放置在一个读写内存段中。它由AI客户端拥有和分配。它被传递给网络实例(参见ai_init()函数)，并在执行推理期间用作私有堆(或工作缓冲区)来存储中间结果。在两次运行之间，应用程序可以使用相关的内存段。其大小AIDATA_ACTIVATIONS_SIZE是在代码生成期间定义的，对应于报告的内存度量。
Weights”缓冲区是一个简单的连续内存映射缓冲区(或多个内存映射缓冲区与——split-weights选项)。它通常放置在一个非易失和只读的内存设备中。总长度AIDATA_WEIGHTS_SIZE是在代码生成期间定义的，对应于报告的ROM度量。
“输出”和“输入”缓冲区也必须放在读写内存映射缓冲区中。默认情况下，它们由AI客户端拥有和提供。它们的大小依赖于模型，称为生成时间(AI_IN/OUT_SIZE_BYTES)。它们也可以位于“激活”缓冲区中。

三、常用API函数

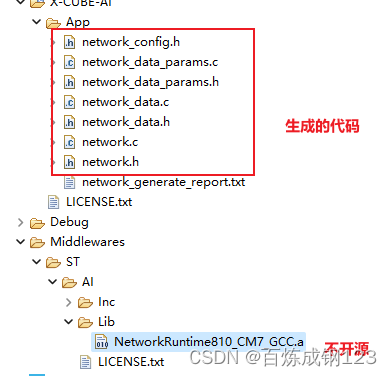

CUBEAI模型推理库不开源只开放了一些API接口，因此我们必须了解一些常用的API使用方法。
在这里插入图片描述
在这里插入图片描述

1.ai_(name)_create()

ai_error ai__create(ai_handle* network, const ai_buffer* network_config);
参数：
1.network：神经网络句柄
2.Network_config参数是一个特定的网络配置缓冲区(不透明结构)，编码为ai_buffer。它是由代码生成器生成的，应用程序不应该修改它。当前，该对象总是空的，可以传递NULL，但最好传递AI_NETWORK_DATA_CONFIG(见_data.h文件)。以上是官方文档的解释，我们自己设置为NULL就可以。
功能： 这个强制函数是应用程序创建c模型实例时必须调用的早期函数。如果ai_handle对象被更新，并且它引用了一个上下文(不透明对象)，该上下文应该被传递给其他函数。

2.ai_(name)_init

ai_bool ai_(name)_init(ai_handle network, const ai_network_params* params);
参数：
1.network：神经网络句柄
2.Params参数是一个结构体(ai_network_params类型)，它允许传递权重和激活缓冲区的引用(数组格式)。也就是激活缓冲区的地址，官网上面的案例直接传递激活缓冲区的地址就可以，权重是自动生成的不用管。
返回值： 初始化正确还是错误
功能： 这个强制函数用于应用程序初始化内部运行时数据结构，并设置激活缓冲区和权重缓冲区。

3.ai_(name)_create_and_init()

ai_error ai__create_and_init(ai_handle* network,
const ai_handle activations[], const ai_handle weights[]);
参数：
1.network：神经网络句柄
2.const ai_handle activations[]：激活图存储地址
返回值： 初始化正确还是错误
功能： 结合了上面两个函数的功能，一般直接使用这个函数就可以

应用案例：进行创建和初始化网络模型

#include "network.h"
#include "network_data.h"

AI_ALIGNED(32)
static ai_u8 activations[AI_NETWORK_DATA_ACTIVATIONS_SIZE];
...
const ai_handle acts[] = { activations };

ai_network_create_and_init(&network, acts, NULL);

3.ai_(name)_run()

ai_i32 ai__run(ai_handle network, const ai_buffer* input, ai_buffer* output);
> 参数：
1.network：神经网络句柄
2.ai_buffer* input：输入数据地址
3.ai_buffer* output：输出数据地址
返回值： 返回值是n_batches >= 1时处理的输入张量的数量。如果<=0，应该使用ai_network_get_error()函数来知道错误
功能： 根据输入数据，运行神经网络

官方提供的示例代码

根据示例代码可知，自己需要修改的地方主要有三点。
1、定义网络句柄、输入、输出和激活缓冲区数据buf 和管理输入和输出数据的指针。
2、获取和处理数据并进行推理。如果是图像分类任务，图像数据可能是来自摄像头模块获取。其他任务例如运动检测任务，数据可能会来自六轴加速度传感器。
3、对输出数据进行后处理。对于分类任务，模型输出结果是每个类别的概率，有时我们要输出准确率最高的类别就要写一个求最大值的函数

#include <stdio.h>

#include "network.h"
#include "network_data.h"

/* Global handle to reference the instantiated C-model *//*引用实例化的C-model的全局句柄*/
static ai_handle network = AI_HANDLE_NULL;

/* Global c-array to handle the activations buffer *//*用于处理激活缓冲区的全局c数组*/
AI_ALIGNED(32)
static ai_u8 activations[AI_NETWORK_DATA_ACTIVATIONS_SIZE];

/* Array to store the data of the input tensor *//*用于存储输入张量数据的数组*/
AI_ALIGNED(32)
static ai_float in_data[AI_NETWORK_IN_1_SIZE];
/* or static ai_u8 in_data[AI_NETWORK_IN_1_SIZE_BYTES]; *//*用于存储输出张量数据的c数组*/

/* c-array to store the data of the output tensor */
AI_ALIGNED(32)
static ai_float out_data[AI_NETWORK_OUT_1_SIZE];
/* static ai_u8 out_data[AI_NETWORK_OUT_1_SIZE_BYTES]; */

/* Array of pointer to manage the model's input/output tensors */
/*用于管理模型输入/输出张量的指针数组*/
static ai_buffer *ai_input;
static ai_buffer *ai_output;

/*
 * Bootstrap
 */
int aiInit(void) {
  ai_error err;

  /* Create and initialize the c-model *//*创建并初始化c-model */
  const ai_handle acts[] = { activations };
  err = ai_network_create_and_init(&network, acts, NULL);
  if (err.type != AI_ERROR_NONE) { ... };

  /* Reteive pointers to the model's input/output tensors *//*获取指向模型输入/输出张量的指针*/
  ai_input = ai_network_inputs_get(network, NULL);
  ai_output = ai_network_outputs_get(network, NULL);

  return 0;
}

/*
 * Run inference
 */
int aiRun(const void *in_data, void *out_data) {
  ai_i32 n_batch;
  ai_error err;

  /* 1 - Update IO handlers with the data payload *//* 1 -用数据有效载荷更新IO处理程序*/
  ai_input[0].data = AI_HANDLE_PTR(in_data);
  ai_output[0].data = AI_HANDLE_PTR(out_data);

  /* 2 - Perform the inference *//* 2 -执行推理*/
  n_batch = ai_network_run(network, &ai_input[0], &ai_output[0]);
  if (n_batch != 1) {
      err = ai_network_get_error(network);
      ...
  };

  return 0;
}

/*
 * Example of main loop function
 */
void main_loop() {
  /* The STM32 CRC IP clock should be enabled to use the network runtime library */
  /*应启用STM32 CRC IP时钟，以使用网络运行时库*/
  __HAL_RCC_CRC_CLK_ENABLE();

  aiInit();

  while (1) {
    /* 1 - Acquire, pre-process and fill the input buffers */
    /* 1 -获取、预处理和填充输入缓冲区*/
    acquire_and_process_data(in_data);

    /* 2 - Call inference engine */
    /* 2 -调用推理引擎*/
    aiRun(in_data, out_data);

    /* 3 - Post-process the predictions */
    /* 3——对预测进行后处理*/
    post_process(out_data);
  }
}

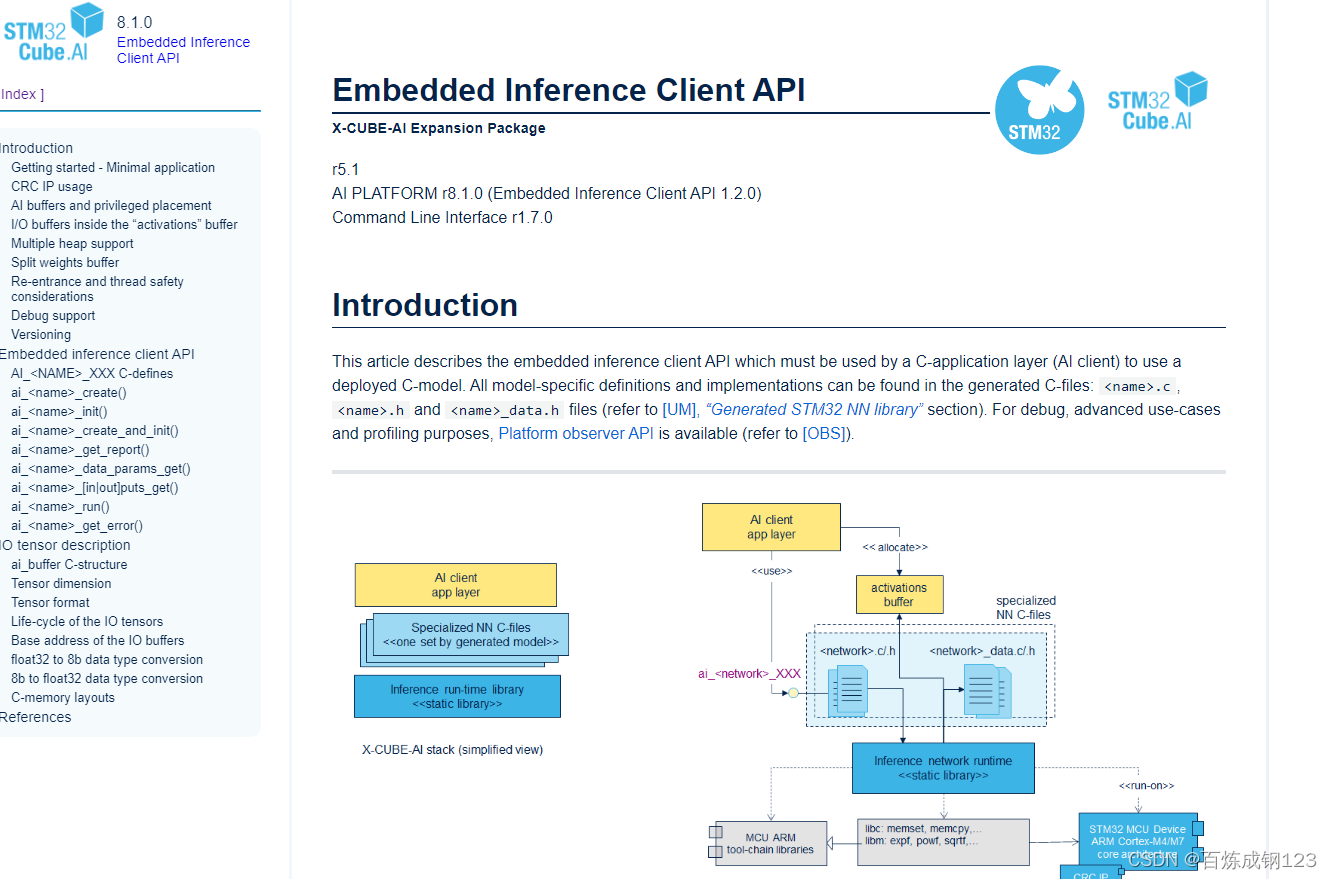

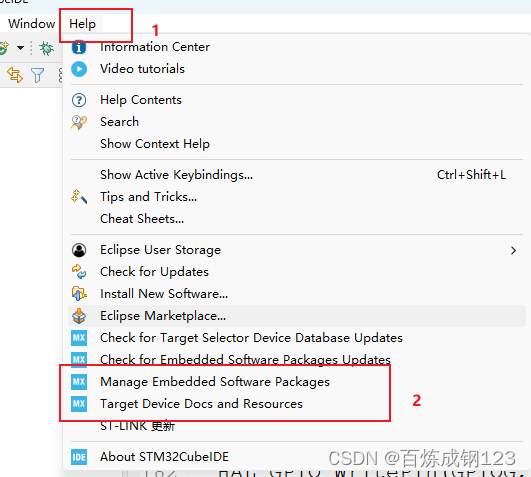

四、如何获取官方开发文档

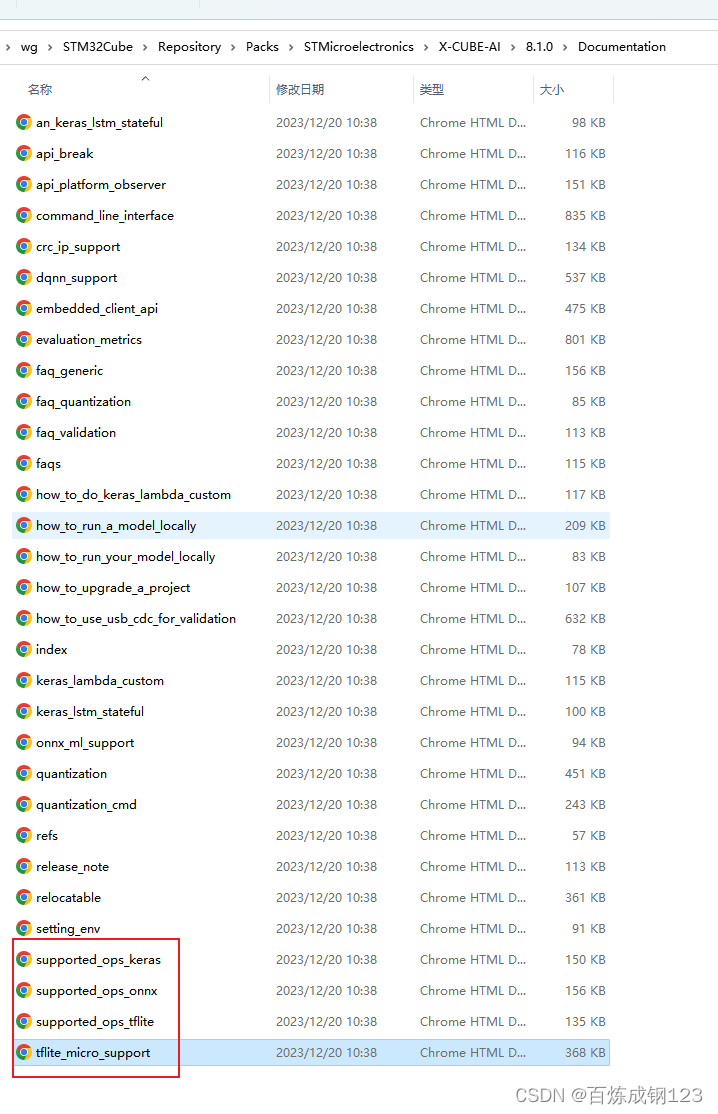

在实际应用中发现CUBEAI在每个版本会有些差别，我训练好的模型在CUBEAI7.3可以使用但是在CUBEAI8.1就无法使用，每个版本也会新增加一些算子。可以在下载安装包中找到相对应的文档说明，例如在我的电脑中的这个目录获取文档
file:///C:/Users/wg/STM32Cube/Repository/Packs/STMicroelectronics/X-CUBE-AI/8.1.0/Documentation/embedded_client_api.html
在这里插入图片描述

在这里插入图片描述

五、手写识别案例

代码来自https://github.com/colin2135/STM32G070_AI_TEST.git 大家可以去star一下。感谢作者的开源。作者使用的是STM32G0系列的单片机，我是使用的是STM32F7和正点原子的H5mini，F4系列的都可以。目前还没有尝试F1系列的单片机。

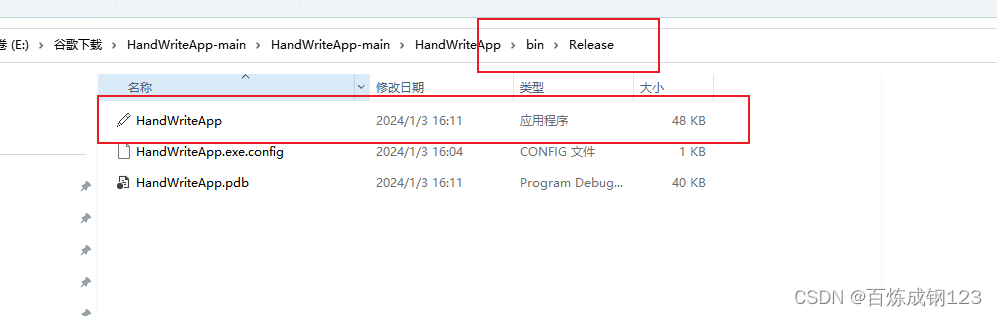

一、代码思路：1. 利用上位机将手写数据通过串口发送给单片机。2.单片机进行获取数据利用神经网络进行判断3.将输出结果发送给上位机。上位机链接https://github.com/colin2135/HandWriteApp，下载源码后，找到这个文件路径。在这里插入图片描述

二、代码实现：
1、定义网络句柄、输入、输出和激活缓冲区数据buf 和管理输入和输出数据的指针。

ai_handle network;
float aiInData[AI_NETWORK_IN_1_SIZE];
float aiOutData[AI_NETWORK_OUT_1_SIZE];
ai_u8 activations[AI_NETWORK_DATA_ACTIVATIONS_SIZE];

ai_buffer * ai_input;
ai_buffer * ai_output;

2、获取和处理数据
通过串口获取数据

/* USER CODE BEGIN 4 */利用回调函数接收上位机发来的手写数字的数据
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *UartHandle)
{
	if(goRunning ==0)
	{
		if (uart_rx_length < UART_BUFF_LEN)
		{
			uart_rx_buffer[uart_rx_length] = uart_rx_byte;
			uart_rx_length++;

			if (uart_rx_byte == '\n')
			{
				goRunning = 1;
			}
		}
		else
		{
			//rt_kprintf("rx len over");
			uart_rx_length = 0;
		}
	}
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);
}

处理数据，通过上位机发送的数据是8位数据，由于模型参数是32位浮点数因此输入数据要转换成32位浮点数

void PictureCharArrayToFloat(uint8_t *srcBuf,float *dstBuf,int len)
{
	for(int i=0;i<len;i++)
	{
		dstBuf[i] = srcBuf[i];//==1?0:1;
	}
}

神经网络推理

static void AI_Run(float *pIn, float *pOut)
{
	char logStr[100];
	int count = 0;
	float max = 0;
  ai_i32 batch;
  ai_error err;

  /* Update IO handlers with the data payload */
  ai_input[0].data = AI_HANDLE_PTR(pIn);
  ai_output[0].data = AI_HANDLE_PTR(pOut);

  batch = ai_network_run(network, ai_input, ai_output);
  if (batch != 1) {
    err = ai_network_get_error(network);
    printf("AI ai_network_run error - type=%d code=%d\r\n", err.type, err.code);
    Error_Handler();
  }
  for (uint32_t i = 0; i < AI_NETWORK_OUT_1_SIZE; i++) {

	  sprintf(logStr,"%d  %8.6f\r\n",i,aiOutData[i]);
	  Uart_send(logStr);
	  if(max<aiOutData[i])
	  {
		  count = i;
		  max= aiOutData[i];
	  }
  }
  sprintf(logStr,"current number is %d\r\n",count);
  Uart_send(logStr);
}

3、对输出数据进行后处理
将输出结果和最大值通过串口进行发送

 for (uint32_t i = 0; i < AI_NETWORK_OUT_1_SIZE; i++) {

	  sprintf(logStr,"%d  %8.6f\r\n",i,aiOutData[i]);
	  Uart_send(logStr);
	  if(max<aiOutData[i])
	  {
		  count = i;
		  max= aiOutData[i];
	  }
  }

3.whlie(1)代码

  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  Uart_send(message);
	  char str[10];
	  if(goRunning>0)
	  {
		  if(uart_rx_length == ONE_FRAME_LEN)
		  {
			  PictureCharArrayToFloat(uart_rx_buffer+1,aiInData,28*28);
			  AI_Run(aiInData, aiOutData);

		  }
		  memset(uart_rx_buffer,0,784);
		  goRunning = 0;
		  uart_rx_length = 0;
	  }
  }
  /* USER CODE END 3 */

完整代码

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "ai_platform.h"
#include "network.h"
#include "network_data.h"

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

CRC_HandleTypeDef hcrc;

UART_HandleTypeDef huart1;

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_CRC_Init(void);
static void MX_USART1_UART_Init(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
ai_handle network;
float aiInData[AI_NETWORK_IN_1_SIZE];
float aiOutData[AI_NETWORK_OUT_1_SIZE];
ai_u8 activations[AI_NETWORK_DATA_ACTIVATIONS_SIZE];

ai_buffer * ai_input;
ai_buffer * ai_output;

static void AI_Init(void);
static void AI_Run(float *pIn, float *pOut);
void PictureCharArrayToFloat(uint8_t *srcBuf,float *dstBuf,int len);


void Uart_send(char * str);
#define UART_BUFF_LEN 1024
#define ONE_FRAME_LEN 1+784+2
uint16_t uart_rx_length = 0;
uint8_t uart_rx_byte = 0;
uint8_t uart_rx_buffer[UART_BUFF_LEN];
volatile uint8_t goRunning = 0;

char message[]="hello";

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* Enable I-Cache---------------------------------------------------------*/
//  SCB_EnableICache();
//
//  /* Enable D-Cache---------------------------------------------------------*/
//  SCB_EnableDCache();

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_CRC_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
  AI_Init();
  memset(uart_rx_buffer,0,784);
  HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  Uart_send(message);
	  char str[10];
	  if(goRunning>0)
	  {
		  if(uart_rx_length == ONE_FRAME_LEN)
		  {
			  PictureCharArrayToFloat(uart_rx_buffer+1,aiInData,28*28);
			  AI_Run(aiInData, aiOutData);

		  }
		  memset(uart_rx_buffer,0,784);
		  goRunning = 0;
		  uart_rx_length = 0;
	  }
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
  RCC_OscInitStruct.PLL.PLLM = 8;
  RCC_OscInitStruct.PLL.PLLN = 216;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 2;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Activate the Over-Drive mode
  */
  if (HAL_PWREx_EnableOverDrive() != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_7) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief CRC Initialization Function
  * @param None
  * @retval None
  */
static void MX_CRC_Init(void)
{

  /* USER CODE BEGIN CRC_Init 0 */

  /* USER CODE END CRC_Init 0 */

  /* USER CODE BEGIN CRC_Init 1 */

  /* USER CODE END CRC_Init 1 */
  hcrc.Instance = CRC;
  hcrc.Init.DefaultPolynomialUse = DEFAULT_POLYNOMIAL_ENABLE;
  hcrc.Init.DefaultInitValueUse = DEFAULT_INIT_VALUE_ENABLE;
  hcrc.Init.InputDataInversionMode = CRC_INPUTDATA_INVERSION_NONE;
  hcrc.Init.OutputDataInversionMode = CRC_OUTPUTDATA_INVERSION_DISABLE;
  hcrc.InputDataFormat = CRC_INPUTDATA_FORMAT_BYTES;
  if (HAL_CRC_Init(&hcrc) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN CRC_Init 2 */

  /* USER CODE END CRC_Init 2 */

}

/**
  * @brief USART1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_USART1_UART_Init(void)
{

  /* USER CODE BEGIN USART1_Init 0 */

  /* USER CODE END USART1_Init 0 */

  /* USER CODE BEGIN USART1_Init 1 */

  /* USER CODE END USART1_Init 1 */
  huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_NONE;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  huart1.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
  huart1.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;
  if (HAL_UART_Init(&huart1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART1_Init 2 */

  /* USER CODE END USART1_Init 2 */

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
/* USER CODE BEGIN MX_GPIO_Init_1 */
/* USER CODE END MX_GPIO_Init_1 */

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();
  __HAL_RCC_GPIOH_CLK_ENABLE();

/* USER CODE BEGIN MX_GPIO_Init_2 */
/* USER CODE END MX_GPIO_Init_2 */
}

/* USER CODE BEGIN 4 */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *UartHandle)
{
	if(goRunning ==0)
	{
		if (uart_rx_length < UART_BUFF_LEN)
		{
			uart_rx_buffer[uart_rx_length] = uart_rx_byte;
			uart_rx_length++;

			if (uart_rx_byte == '\n')
			{
				goRunning = 1;
			}
		}
		else
		{
			//rt_kprintf("rx len over");
			uart_rx_length = 0;
		}
	}
	HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);
}

void Uart_send(char * str)
{
	HAL_UART_Transmit(&huart1, (uint8_t *)str, strlen(str),0xffff);
}

static void AI_Init(void)
{
  ai_error err;

  /* Create a local array with the addresses of the activations buffers */
  const ai_handle act_addr[] = { activations };
  /* Create an instance of the model */
  err = ai_network_create_and_init(&network, act_addr, NULL);
  if (err.type != AI_ERROR_NONE) {
    printf("ai_network_create error - type=%d code=%d\r\n", err.type, err.code);
    Error_Handler();
  }
  ai_input = ai_network_inputs_get(network, NULL);
  ai_output = ai_network_outputs_get(network, NULL);
}

static void AI_Run(float *pIn, float *pOut)
{
	char logStr[100];
	int count = 0;
	float max = 0;
  ai_i32 batch;
  ai_error err;

  /* Update IO handlers with the data payload */
  ai_input[0].data = AI_HANDLE_PTR(pIn);
  ai_output[0].data = AI_HANDLE_PTR(pOut);

  batch = ai_network_run(network, ai_input, ai_output);
  if (batch != 1) {
    err = ai_network_get_error(network);
    printf("AI ai_network_run error - type=%d code=%d\r\n", err.type, err.code);
    Error_Handler();
  }
  for (uint32_t i = 0; i < AI_NETWORK_OUT_1_SIZE; i++) {

	  sprintf(logStr,"%d  %8.6f\r\n",i,aiOutData[i]);
	  Uart_send(logStr);
	  if(max<aiOutData[i])
	  {
		  count = i;
		  max= aiOutData[i];
	  }
  }
  sprintf(logStr,"current number is %d\r\n",count);
  Uart_send(logStr);
}

void PictureCharArrayToFloat(uint8_t *srcBuf,float *dstBuf,int len)
{
	for(int i=0;i<len;i++)
	{
		dstBuf[i] = srcBuf[i];//==1?0:1;
	}
}


/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */
百炼成钢123
关注
  • 46
    点赞
  • 踩
  • 137
    收藏
    觉得还不错? 一键收藏
  • 42
    评论
专栏目录
STM32CubeIDE开发(三十二)， stm32人工智能开发应用实践（Cube.AI）.篇二
技术需要分享
01-26 2411
cubeIDE开发， stm32人工智能开发应用实践（Cube.AI）.篇二，分析ST公司提供FP-AI-SENSING1案例及HAR神经网络训练项目的内在实现逻辑，分析转换为c语言神经网络模型API的数据输入问题
教程 27、stm32机械臂 - 手柄控制
06-29
教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 - 手柄控制教程 27、stm32机械臂 -
CUBEAI详细使用教程二（STM32运行神经网络）---人体活动检测(MPU6050、CNN1D)
最新发布
xddwg521125的博客
03-19 1608
近年来，随着嵌入式系统的发展和人工智能技术的迅猛进步，将神经网络部署到嵌入式设备上已经成为可能。这种方法为嵌入式系统带来了更多的智能和自主性，使得设备能够更好地感知和响应其周围环境。本篇博客将介绍如何在 STM32 微控制器上部署神经网络，实现人体活动的实时识别。我们将探讨神经网络模型的选择，以及实时数据采集与推理的方法。本文的重点是如何对传感器数据进行处理，使得可以满足模型的输入需要。这也是部署神经网络的一大难点。
STM32CubeIDE开发(三十三)， stm32人工智能开发应用实践（Cube.AI）.篇三
技术需要分享
01-28 3942
cubeIDE开发， stm32人工智能开发应用实践（Cube.AI）.篇三，不采用ST公司提供的FP-AI-SENSING1案例和配套的硬件，采用cube.AI支持的芯片，仅仅采用cube.AI软件库，完成全部STM32的AI嵌入式开发。
cube ai.docx
07-09
得益于st的一套新的人工智能(ai)解决方案，您现在可以在广泛的stm32微控制器产品组合上映射和运行预先训练的人工神经网络(ann)。stm32cube.ai是广泛使用的stm32cubemx配置和代码生成工具的扩展包，支持基于stm32 arm cortex -m的微控制器上的ai。
我在STM32单片机上跑神经网络算法—CUBE-AI
嵌入式与人工智能
05-23 5360
在Keras中使用CNN进行人类活动识别：此存储库包含小型项目的代码。该项目的目的是创建一个简单的基于卷积神经网络（CNN）的人类活动识别（HAR）系统。该系统使用来自3D加速度计的传感器数据，并识别用户的活动，例如：前进或后退。HAR意为Human Activity Recognition (HAR) system，即人类行为识别。这个模型是根据人一段时间内的3D加速度数据，来判断人当前的行为，比如走路，跑步，上楼，下楼等，很符合Cortex-M系列MCU的应用场景。使用的数据如下图所示。
X-CUBE-AI介绍
05-05
解释STM32CubeMx的X-CUBE-AI工具生成代码，大部分为翻译官方文档，小部分为个人理解。
STM32CubeIDE开发(三十一)， stm32人工智能开发应用实践（Cube.AI）.篇一
技术需要分享
01-26 8335
cubeIDE开发， stm32人工智能开发应用实践（Cube.AI）.篇一，完成数据采集、模型训练、模型配置及验证、模型转换C语言、c语言神经网络模型使用等完整的Cube.AI应用开发流程。
STM32 X-CUBE-AI:Pytorch模型部署全流程
qq_48691686的博客
06-28 6526
需要注意的是，在STM32CUBEMX上安装CUBEAI时，可能并不能安装到最新版本的CUBEAI，因此可以前往ST官网下载最新版本（最新版本会对模型实现进行更新）。函数传入网络句柄，输入输出buffer指针，返回处理的批次数量（应用阶段应该为1），可通过判断返回值是否为1，说明模型运行是否成功。到目前为止，Pytorch模型已经成功转换成ONNX并在CUBEMX进行了验证且得到通过，下面则是STM32的模型应用部分。为动态参数后，CUBEMX验证的示例数据中的。由于部署后属于模型应用阶段，输入数据。
Stm32 CubeMx安装和配置Cube.ai教程
17岁boy的博客
12-13 1万+
前言 Stm32 Cube MX是Stm32公司推出的一款专门为Stm32平台开发的IDE，通过它能够快速构建集成开发环境，与早期的STM32外设库相比，Cube MX更为简单，Cube MX做了更多层的封装，使的用户可以不用太关心MCU底层的实现，通过调用相关API即可完成工作，新手不建议直接使用它，新手可以先从最基本的GPIO口操作，在到外设库，然后在到Cube MX，否则你在开发过程中对底层硬件会浑然不知。 Stm32 Cube MX可以快速构建Stm32开发板的应用程序，同时它内置了许多模块，其
CubeAI★智立方让AI应用触手可得......
08-08
CubeAI ★ 智立方 是参考 Linux AI基金会（LFAI）开源项目Acumos的设计理念，由中国联通网络技术研究院完全自主开发的集AI模型开发、模型共享和能力开放等功能于一体的开源网络AI平台。
教程 24、stm32机械臂 - 调试PWM舵机机械臂
06-29
教程 24、stm32机械臂 - 调试PWM舵机机械臂教程 24、stm32机械臂 - 调试PWM舵机机械臂教程 24、stm32机械臂 - 调试PWM舵机机械臂教程 24、stm32机械臂 - 调试PWM舵机机械臂教程 24、stm32机械臂 - 调试PWM舵机机械臂...
STM32-FOC-SDK-使用指南中文版_foc_stm32foc教程_stm32-foc_
10-01
stm32-foc-sdk使用指南，中文版
教程 25、stm32机械臂 - 调试总线舵机机械臂
06-29
教程 25、stm32机械臂 - 调试总线舵机机械臂教程 25、stm32机械臂 - 调试总线舵机机械臂教程 25、stm32机械臂 - 调试总线舵机机械臂教程 25、stm32机械臂 - 调试总线舵机机械臂教程 25、stm32机械臂 - 调试总线舵机...
教程 29、stm32机械臂 - 微信小程序控制
06-29
教程 29、stm32机械臂 - 微信小程序控制教程 29、stm32机械臂 - 微信小程序控制教程 29、stm32机械臂 - 微信小程序控制教程 29、stm32机械臂 - 微信小程序控制教程 29、stm32机械臂 - 微信小程序控制教程 29、stm32...
[STM32]：基于X-CUBE-AI的模型推理
LINKKEEE的博客
01-24 923
如何使用x-cube-ai实现模型本地推理
STM32CubeMx wiht AI 初体验
lebhoryi
07-03 3287
File: 初使用STM32CubeMX 烧录AI极简model Tips: 没有图片的文章都是耍流氓，本文填充了大量的截图 Github: project1 Author: [email protected] Date: 2020/07/02 文章目录0x00 嵌入式关联AI0x01 准备工作1.1 安装三个软件包1.2 PC端搭建一个极简网络0x02 使用CubeMx2.1 打开CubeMx & 选择 H743ZI2.2 导入软件包2.3 导入PC端训练好的模型2.4生成项目工..
基于stm32f407cube ai实例
热门推荐
qq_39505991的博客
07-09 1万+
基于stm32f407cube ai实例 （一）Cube ai简介 得益于st的一套新的人工智能(ai)解决方案，您现在可以在广泛的stm32微控制器产品组合上映射和运行预先训练的人工神经网络(ann)。stm32cube.ai是广泛使用的stm32cubemx配置和代码生成工具的扩展包，支持基于stm32 arm cortex -m的微控制器上的ai。要访问它，请下载并安装stm32cubemx...
stm32f103嵌入式单片机运行全连接神经网络手写数字识别
05-15
首先，stm32f103是一款性价比较高的嵌入式单片机，拥有较强的计算和操作能力。而全连接神经网络是目前深度学习中常用的一个经典模型，可以实现手写数字识别等任务。 在将全连接神经网络应用于stm32f103上时，需要先将神经网络模型训练好，并将其导出为可用于嵌入式设备的格式，如pb或tflite格式。其次需要在stm32f103上搭建相应的开发环境，包括编译器、调试器等工具，以及适合的库函数和驱动程序。 然后就可以将训练好的神经网络模型加载到stm32f103上，并编写相应的程序进行手写数字识别。在识别数字时，需要将手写数字的像素信息输入到神经网络中进行计算，最后根据计算结果判断出所属的数字类别。同时，由于stm32f103的存储容量和计算资源都比较有限，需要进行相应的优化，如减少神经元的数量、压缩模型等。 总的来说，将全连接神经网络应用于stm32f103嵌入式单片机的手写数字识别任务是可行的，但需要仔细考虑各种资源限制和优化手段。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 42
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
