一、硬件部分
1.相机
像素:4864*3232
相机选择 1600 万像素即 4864*3232,即检测视场长宽比为 3:2
工件最大的直径为 320mm,假设检测的视场范围为 510*340 因 此 每 个 像 素 大 小 为 340mm/3280=0.104mm , 即 检 测 精 度 约 为0.1mm,亚像素后 0.1/2=0.05mm,完全能够实现 0.1mm 的检测精度要求

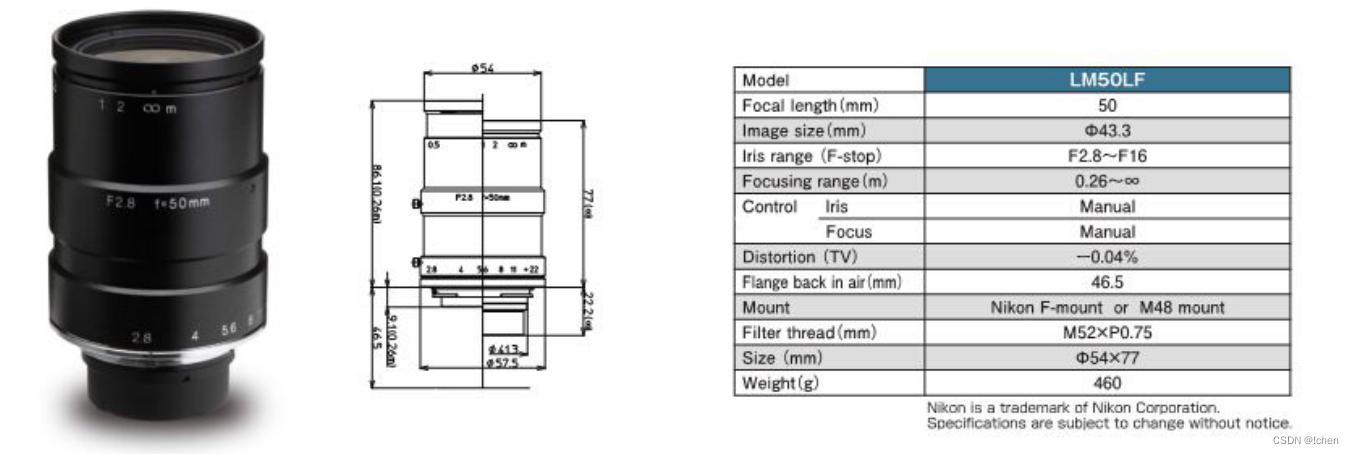

2.镜头
型号:LM50LF
3.光源:
采用视觉专用背光源,进口 LED,高亮高均匀性。发光面积:
350*350MM
型号:JK-B350350W
二、软件部分
1.图像标定
图像标定的目的是为了建立图像坐标系与物理坐标系间的关
系,同时也能获取单个像素所对应的物理尺寸。

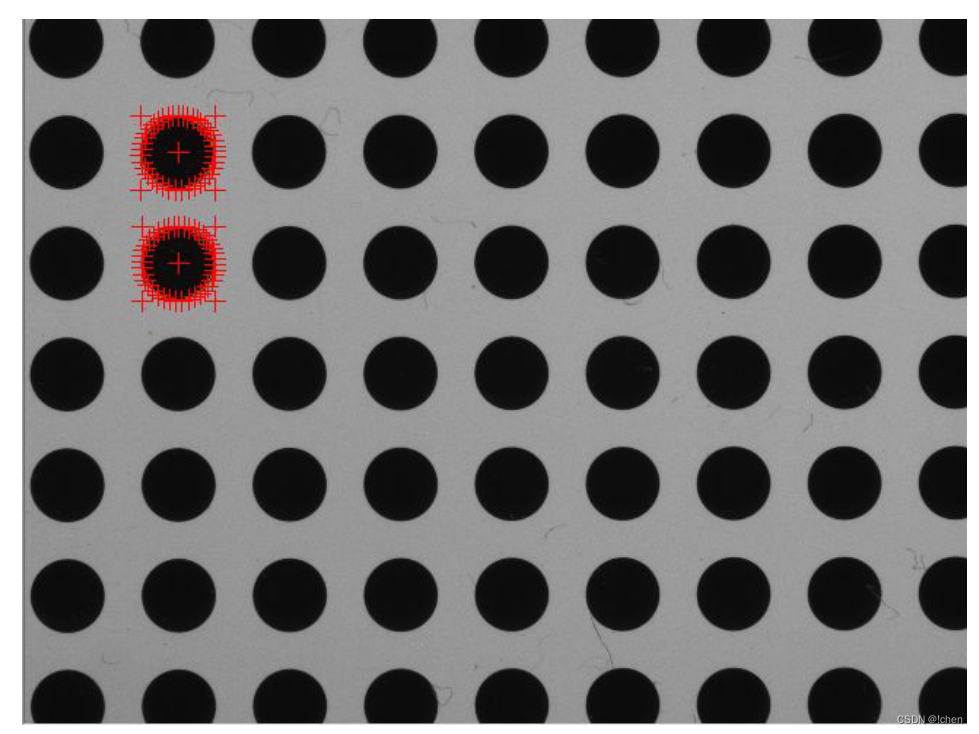

标定板
标定板选择点阵标定板,
圆形矩阵直径为 3mm
间距为 4.5mm
图形尺寸精度与图形位置精度为 2.0μm
图中两圆之间的距离为 4.5mm,像素值为 304.34
因此,计算出的标定值约为:W=4.5/304.34=0.0148026mm/pixel

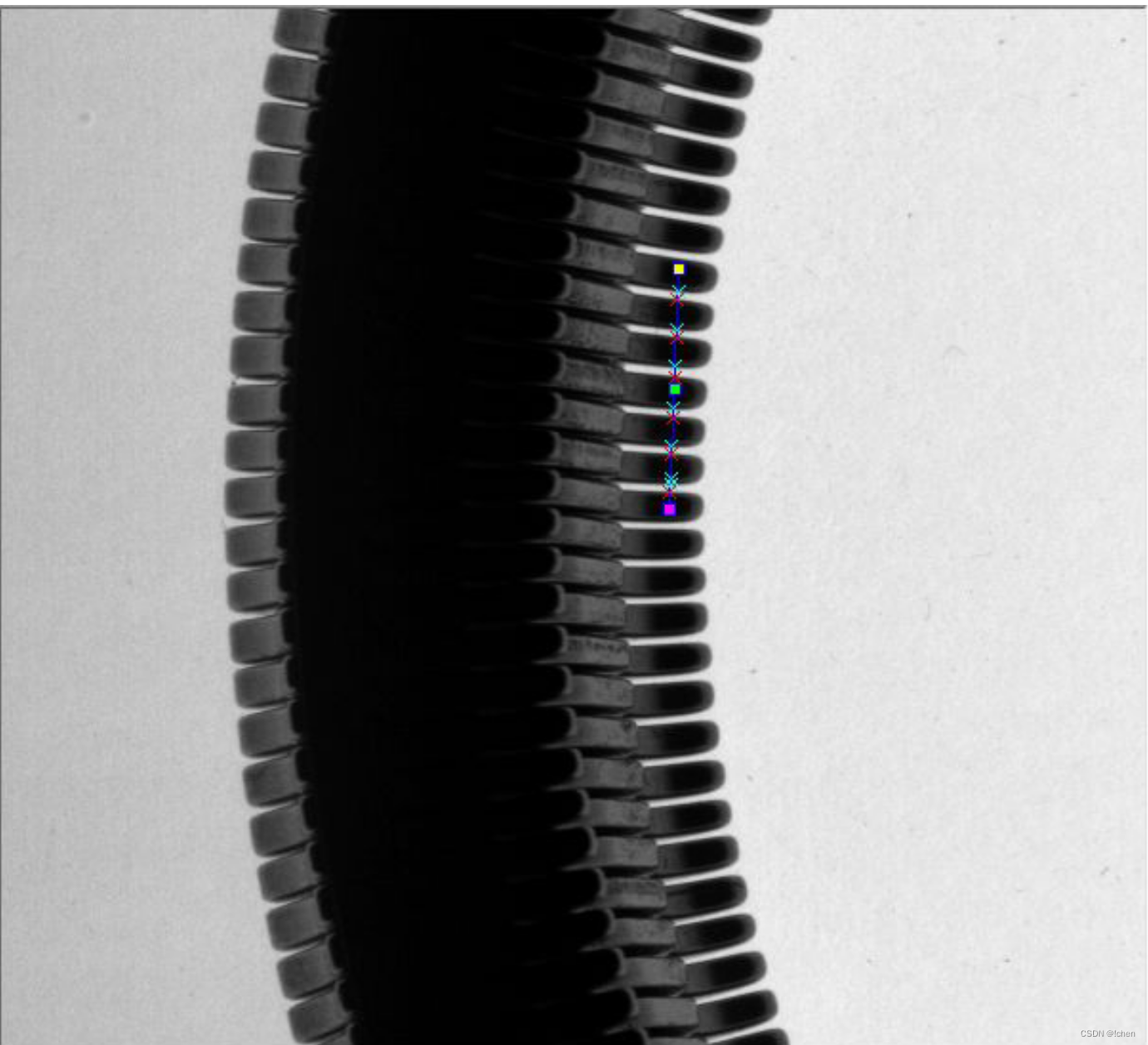

2.测量
沿齿垂直切向侦测白黑过渡(切向可由外轮廓求取) ,求取边缘点,将
齿两边都检测出来,求取齿两边的距离即为齿的宽度
