西门子G120变频器参数设置

G120-CU240E及CU250S电机参数设置

CU240E相关设置：

快速调试

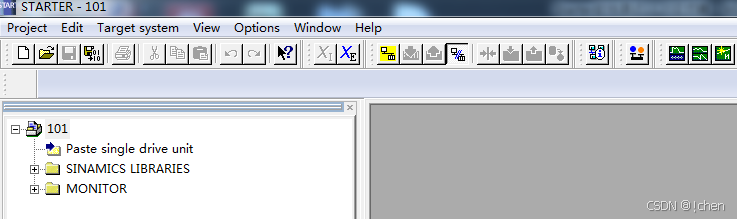

点击箭头所指图标，新建项目（create new project）

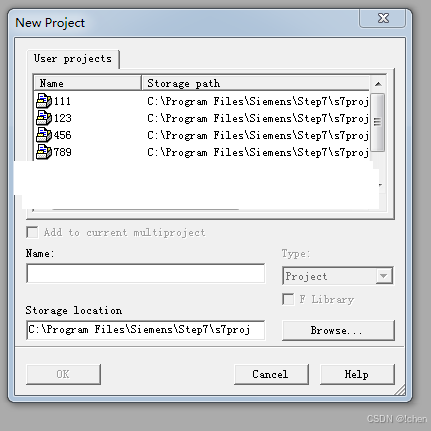

在弹出的对话框中为项目输入一个名称（name），然后点击“ok”。

      点击下图中“可用节点”图标，扫描节点。

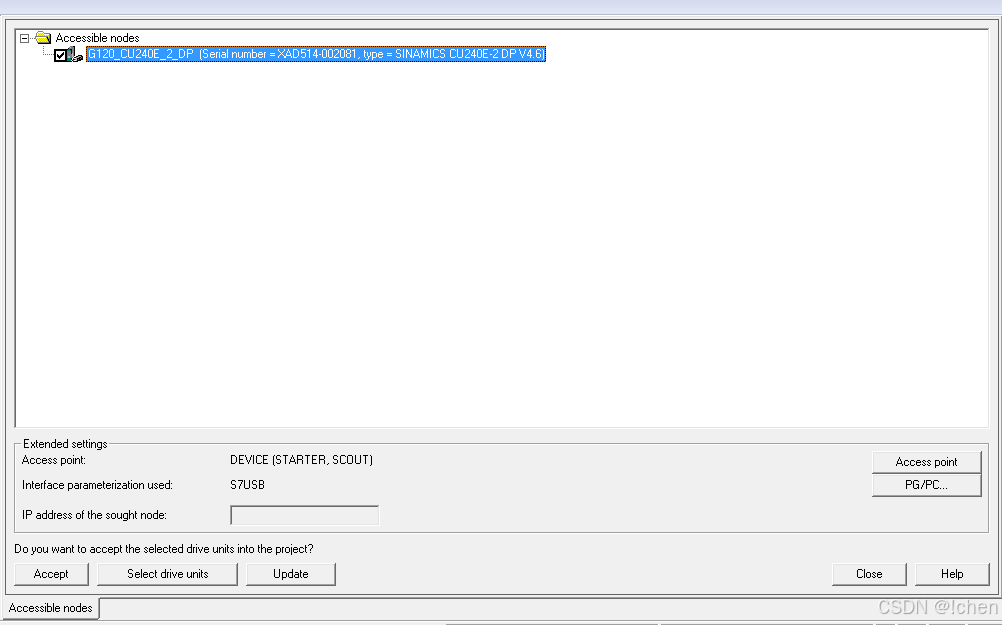

点击之后，跳出如下画面，先点击“Select drive units”，再点击“Accept”，此时扫描出的变频器信息就被加载到了当前项目之下。

注意：此时默认的是使用S7USB连接变频器，若使用其他通讯线连接，请在“option”中选择“Set PG/PC Interface”设置相关通讯。

选中，点击使刚才扫描到的设备在线，若跳出对话框时请点击，使变频器离线和在线状态一致。若此次是您第一次调试该变频器，请在完成之后单击，使变频器先恢复一下出厂设置。

双击“—“Configuration”，之后点击“Wizard”，之后会跳出一个对话框（即向导），此向导可以帮助您完成对变频器的快速调试。

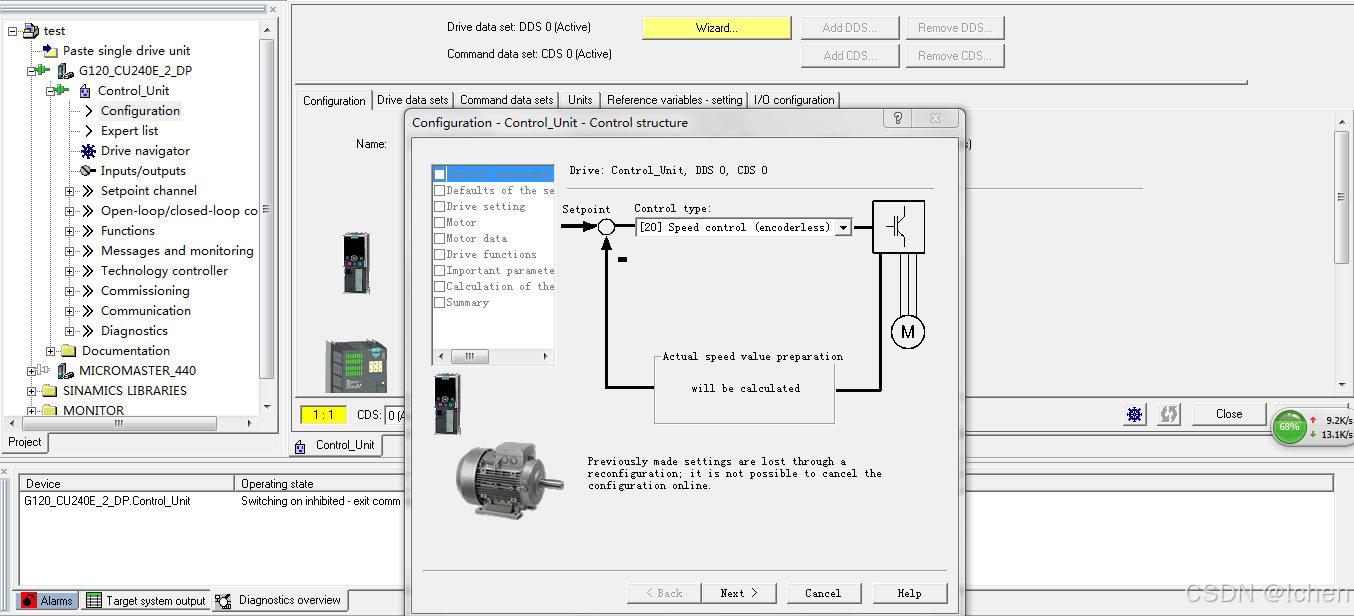

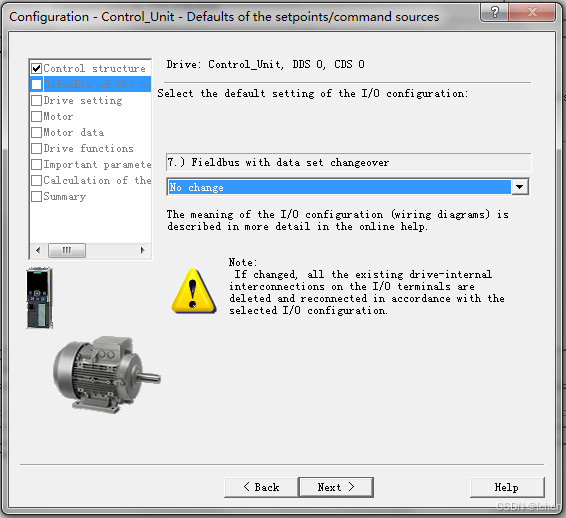

选择Control type为[20] Speed control (encoderless)，之后点击next。此步为设置宏参数，此处设置为7）Fieldbus with data set changeover，继续点击next。

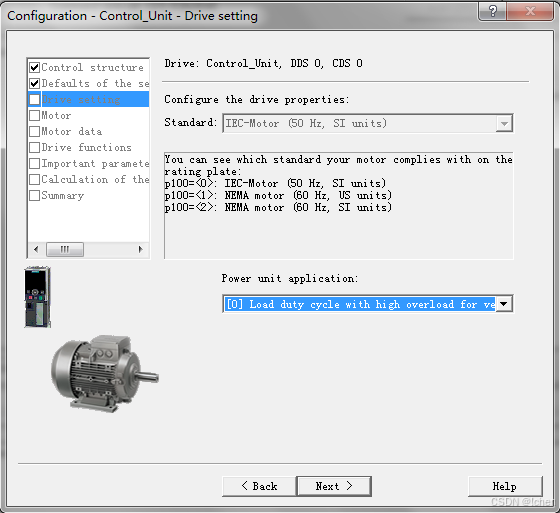

此步为选择负载类型，此处要选择为[0] load duty cycle with high overload for vector drives，点击next。

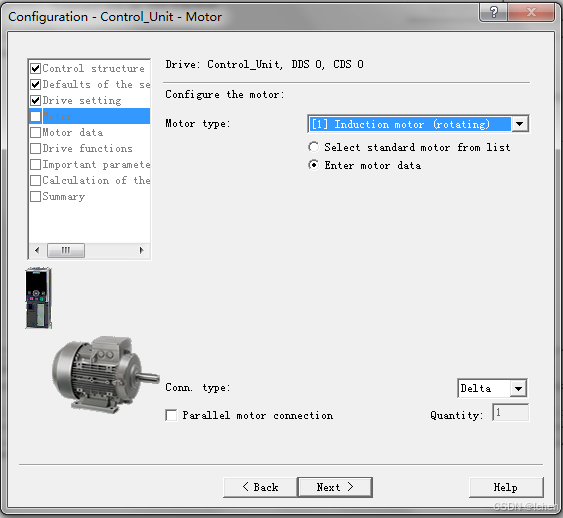

此步选择电机类型(Motor type): [1] induction motor (rotating)

连接方式 (conn. type): Delta（角型连接），之后点击Next。

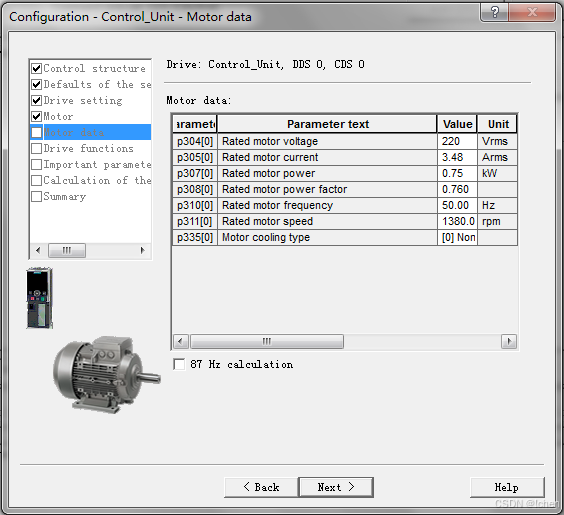

此步需要输入电机铭牌参数，输入完成后点击next。

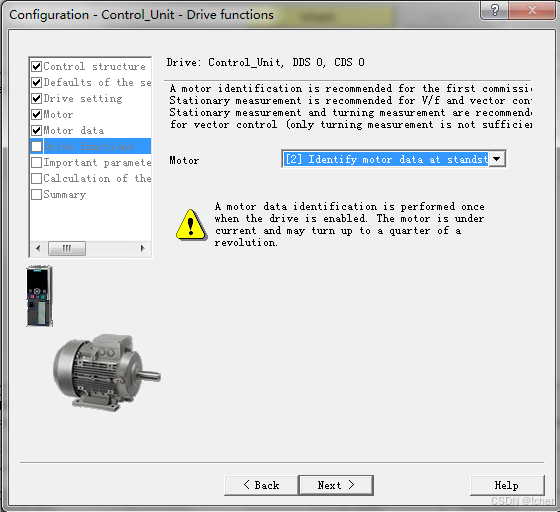

选择电机识别方式，方式为[2] identify motor data at standstill，点击next。

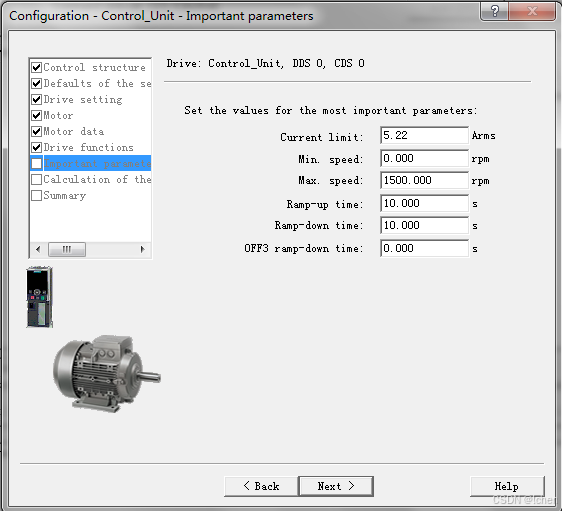

设置相关限制参数，之后next。

选择如图选项。之后点击next。

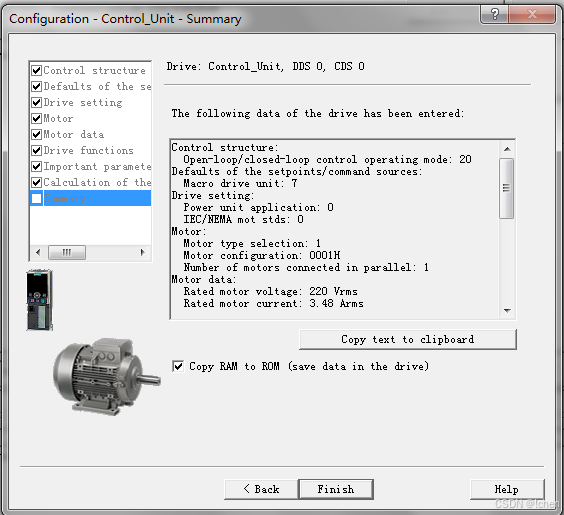

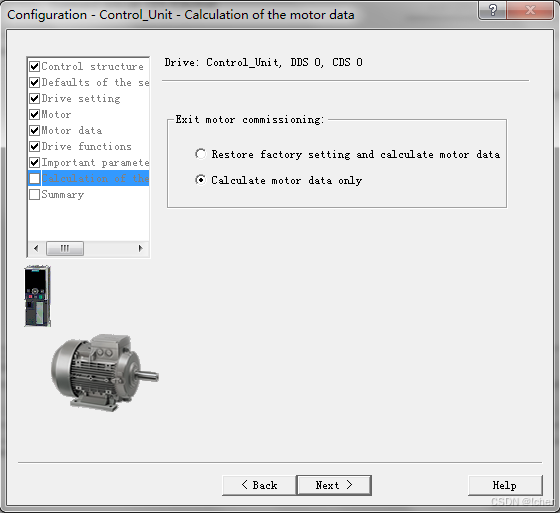

将在线配置的参数拷入变频器，按下图选择。之后点击finish。到此步为止，快速调试结束。
