第七课 原理图元件封装匹配

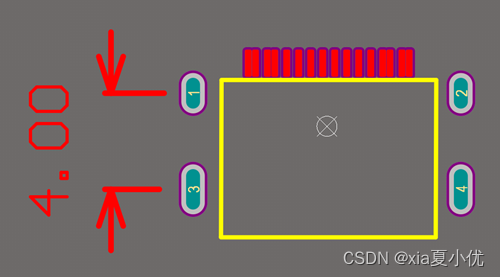

1.竖直方向测量

因为竖直方向不好找中心位置，可以用这种方式测量距离



（1）点击第一个需要测量的位置，空格旋转方向

（2）按TAB键可以进行一些设置，比如单位

2.规格书的管脚序号

按照规格书标准，若规格书没有，和供应商确认。

3.层板结构器件的封装（接口类）

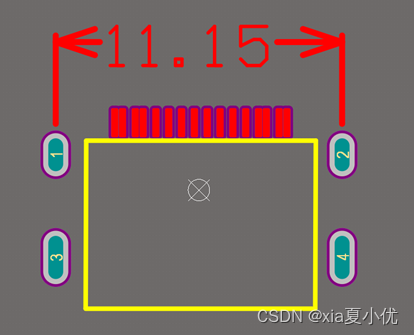

USB接口需要开槽，确定开槽位置（丝印大小必须准确）

4.PCB封装

（1）丝印不要放在焊盘上，建议突出焊盘。

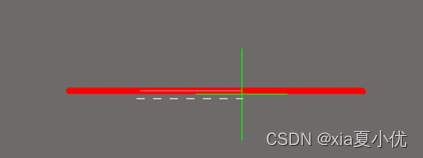

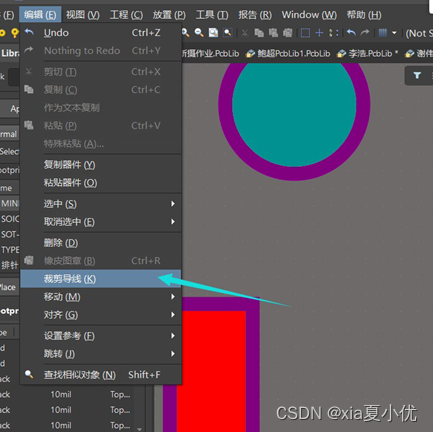

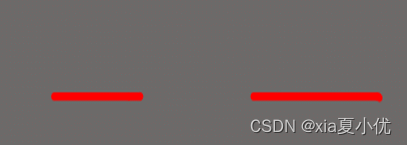

（2）裁剪导线E+K



原理图：裁剪导线快捷键E+W

5.原理图与封装匹配

元件库界面匹配封装需在绘制原理图之前，

（1）元件库方法

方法1：元件库界面

1）在Panels添加schLibrary

2）点击器件名称

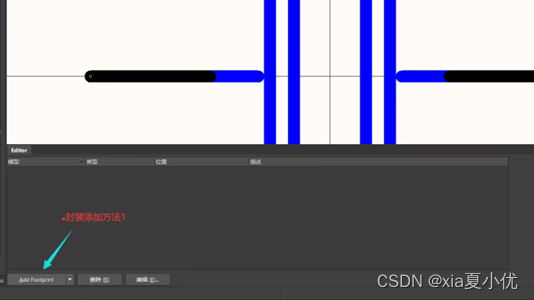

3）点击Add Footprint

4）选择任意
