第四课 保姆级工具栏介绍

1.Altium Designer 总线的绘制

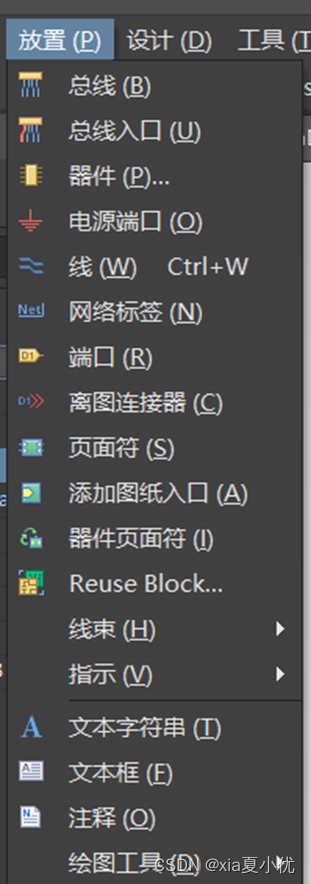

（1）放置工具栏介绍

（2）优点：用总线的优点是简化了原理图的绘制,使电路结构更加清晰。

（3）志博PCB论坛

Altium Designer 总线的绘制_志博PCB - 原创精品文章 - 志博PCB-电子工程师PCB开源社区-高速PCB培训|PCB实战视频|PCB封装库 -

（4）一般包括总线入口，总线，网络标签（重点是网络标签）

总线没有现实意义，需要网络标签标识。

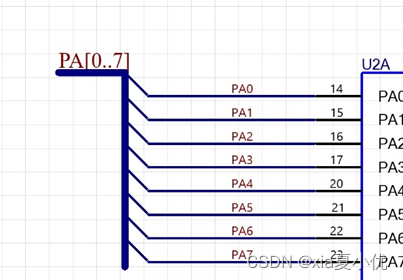

（5）绘画顺序：先放总线，再放总线入口。

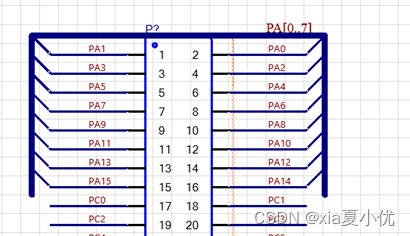

（可以先放一个总线入口，确定总线位置），绘制完总线和总线入口后，添加网络标签注意名称。



单向的



双向的

2.器件放置

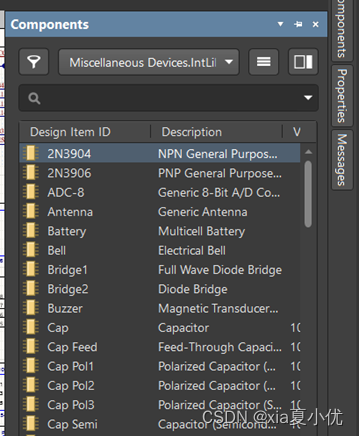

（1）点击放置—器件，出现如下界面（方法2：点击右下角Panel添加components）

3.电源端口

（1）作用范围：所有图纸

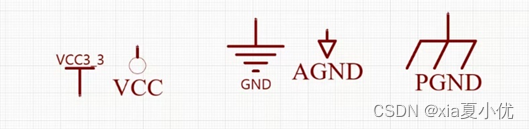

电源：VCC   接地：GND

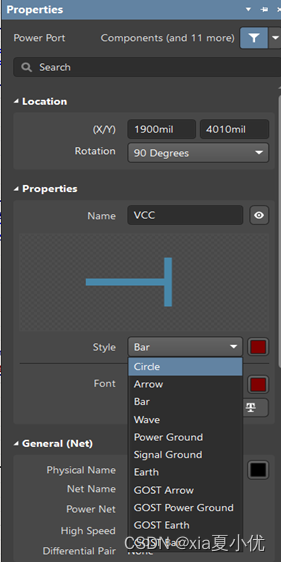

修改style：不同形式的电源端口



4.端口

（1）不具备连通功能，需要网络标签进行连接。



未连接



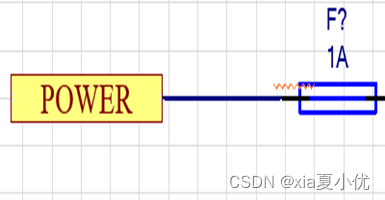

 已连接

5.离图连接器

（1）不同页面连接

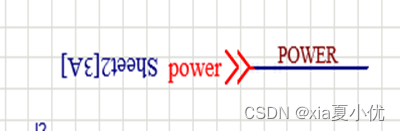

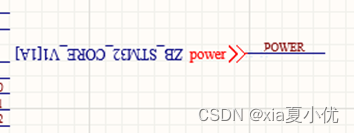

1）离图连接器

2）网络标签

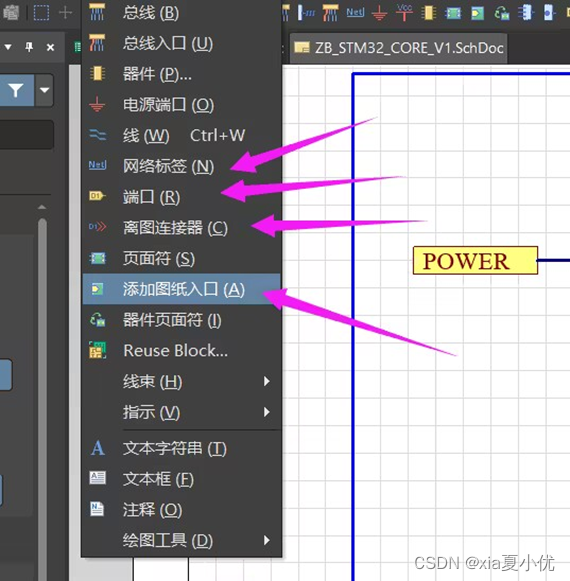

不同页面的切换和连接？未详细介绍，后续再详细

6.网络标签作用范围

（1）“Automatic”是缺省选项，系统也会默认此项，表示系统会检测项目图纸内容，从而自动调整网络标签的范围。

检测及自动调整的过程如下：

1）原理图里有图纸入口（Sheet Entry）标识，网络标签（Net Label）的范围调整为Hierarchical。

2）原理图里没有图纸入口（Sheet Entry）标识，有端口（Port）标识，网络标签（Net Label）的范围调整为Flat。

3）原理图里没有图纸入口（Sheet Entry）标识和端口（Port）标识，网络标签（Net Label）的范围调整为Global。

 （2）“Flat”代表扁平式图纸结构，网络标签（Net Label）的作用范围仍是单张图纸以内。而端口的作用范围扩大到所有图纸，各图纸只要有相同的端口（Port）名，就可以发生信号传递。（这种居多）

（3）“Hierarchical”代表层次式结构，网络标签（Net Label），端口（Port）的作用范围是单张图纸以内。当然端口可以与上层的图纸入口（Sheet Entry）连接，以纵向方式在图纸之间传递信号。（页面符+图纸入口）。

7.层次式原理图绘制方法

Altium Designer电路设计与仿真之五：层次化原理图的设计 - 知乎

AD2019 层次原理图_ad层次原理图-CSDN博客

（1）层次原理图由总图和多张子图组成。

总图就随便新建一张图做总图，总图上放页面符。

（2）页面符中可以放图纸入口。

（3）放好页面符时，可以双击或右击属性，改页面符对应的子图名称。这样从页面符自动生成子图时，就可以生成自己中意的子图名称。

（4）可以从页面符生成子图（第1次）。

（5）也可以由画好的子图（现有可用的图纸，加上要显示在总图页面符中的PORT就行）生成页面符（可以在同一张总图中生成同一张子图的页面符，留最后的那个子图页面符就行）

（6）如果修改了总图中子图页面符或子图中增删了端口（port）, 可以在页面符上右击菜单中选择"页面符操作" => 同步图纸入口和端口，将增删的端口同步到总图的子图页面符就行。选中有差异的端口，选择新建端口或删除端口就行。

（7）每个页面符和每个子图中的port， 只能有1个同名Port。2个以上就编译报错。如果想表达要重复一下的网络，用线拉过来，标上网路标号就行。(e.g. 输入12V + GND, 输出 3.3V + GND, GND的port只能有1个)。

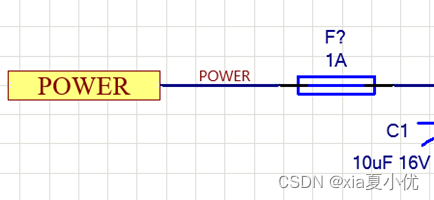

上图说明的意思：

1）不同页面符可以有同名的图纸入口，说明这2个子图的同名PORT是相连的。必须使用网络标号显式连接；

2）同一个页面符的同名PORT只能有唯一的1个PORT，如果要表示多个同名网络的意思，只能拉出条线，标上网络标号，供读图用(e.g. 输入12V + GND, 输出 3.3V + GND)。否则编译不过。

注意事项

1）总线和连线都不是必须的，只是为了好理解。只要网络标号是必须的，必须从页面符上的图纸入口上拉出线（CTRL + W）,在线上标出网络标号。

2）子图中的Port必须是有网络连接的。

3）页面符上的“图纸入口”对应的就是子图中的Port, 要在总图中的子图页面符上拉出线(CTRL + W), 标上网络标号，否则编译报错。

4）因为是画层次原理图，用PORT可以出现在顶层原理图的子图页面符中。如果使用“离图连接器”，就没办法将“离图连接器”显示到子图页面符中。离图连接器也是全局对象，最好不用。

5）将电源符号（VCC, GND）都换成网络标号，这样就没有全局对象了。只通过接口(PORT)进行交互。

6）编译时，只能有一张总图，否则存在多个相同的子图页面符，会编译报错。

7）暂时不参与的图纸，可以先移除到自由文档中，等需要时，再拖到源文档中参与编译。

8）不同子图有相同网络标号的验证

这种用实际的图真不好验证，只能做个测试。
在A子图放了一个net_sn_for_test网络
在B子图放了一个net_sn_for_test网络
尝试编译报错。

这种报错效果挺好。

说明AD2019不允许子图有相同的网络标号，这样就不会让无意的手误（本来和别人协同时，就不清楚人家的子图内部网络标号，网络标号只在子图中有效，但是网络标号在全局总图范围内必须是唯一的），变成板子废了。

如果2个子图要有相同的网络，必须通过端口显式引入或引出子图。

（4）“Global”是最开放的连接方式，这种情况下，网络标签（Net Label），端口（Port）的作用范围都扩大到所有图纸。各图纸只要有相同的端口（Port）或相同的网络标签（Net Label），就可以进行信号传递。

1）点击工程—Project Options—Options

2）网络标识范围

8.线束/指示

放置—Reuse Block—线束/指示

线束：与总线类似，可以实现线的分类，信号的连接。

指示：原理图中扩展功能，

（1）在电气属性的线上添加No ERC（代表不检查，不编译）

（2）差分对：差分信号（两根振幅相同，相位相反，三等原则）

1）接口，模块区分差分信号，

2）网络或者管脚名称（USB等电路）

a. 前缀字母一致

b．后缀通常以+/-，n/p，m/p

（3）原理图设置差分对：

1）原理图命名要求：前缀名称一致，后缀必须以_n/_p，放置差分对标识

2）添加到PCB文件，会在PCB显示对应差分对和名称及接口。后续会详细讲。

3）AD23及以上版本，可以自定义变更后缀名。（只适用当前工程，新工程重新设置）

（4）指示

1）参数设置（PCB）与覆盖区一起使用

2）网络分类，规则设置（PCB面板）

3）指示—编译屏蔽：编译时不编译，在PCB中隐藏（移除）

使用场景：项目设计方案替换（保存原理图原设计，在PCB中移除）

9.文本

文本字符串：少量文字（均不具备电气属性）

文本框：大量文字

注释：分行隐藏

10.绘制工具

不具备电气属性，添加图像支持格式:bmp，jpg等

11.标注

注意：

（1）不要按Reset All，复原最初的状态

（2）反向标注：和PCB相关，PCB重新标注的生成的WAS文件。

（3）变更一次，生成一次WAS文件；变更多次，生成多个WAS文件

（4）按反向标注，然后按照生成时间依次导入WAS文件，将原理图的标注与PCB标注一致。

注意事项：

PCB绘制一半时，原理图中新增器件，不需要重置标注，只要更新更改列表。

个别版本需要添加封装才可以编译，23版本不需要。

12.待解决问题

1. 不同页面连接，未实际操作离图连接器？
