ASON技术的发展现状

一、 摘要

本文首先介绍了ASON的基本概论结构以及关键技术，之后对ASON的前沿研究做了简单介绍，包括基于遗传算法的ASON路线选择研究和分层控制平面体系。最后，对ASON的现状和未来发展以及当前问题做了简单总结。

This article first introduces the basic structure and key technology of ASON, and then briefly introduces the cutting-edge research of ASON, including the research of ASON route selection based on genetic algorithm and hierarchical control plane system. Finally, a brief summary of the status quo and future development of ASON as well as current problems is given.

二、 背景

ASON的概念是国际电联在2000年3月提出的，基本设想是在光传送网中引入控制平面，以实现网络资源的按需分配从而实现光网络的智能化。 使未来的光传送网能发展为向任何地点和任何用户提供连接的网，成为一个由成千上万个交换接点和千万个终端构成的网络，并且是一个智能化的全自动交换的光网络。此前，光传送网只有传送平面和管理平面，没有分布式智能化的控制平面，因此，ASON概念的提出，使传输、交换和数据网络结合在一起，实现了真正意义的路由设置、端到端业务调度和网络自动恢复，它是光传送网的一次具有里程碑的重大突破。

三、技术特点

3.1、概念及结构

ASON(Automaticall Switched Optical Network)是指在信令网控制下完成光网络连接自动交换功能,具有网络资源按需动态配置的能力。核心内容是在光传送网络中引入控制平面,实现网络资源实时和动态地按需配置,优化对WDM网络波长资源的使用,从而实现光网络的智能化。采用ASON技术之后,传统的多层复杂网络结构变得简单和扁平化,光网络层直接承载业务,避免了传统网络中业务升级受到的多重限制,可以满足用户对资源动态分配、高效保护恢复能力以及波长应用新业务等方面的需求。

可以说, ASON的概念不仅是传统传送网概念的历史性突破,而且是传送网技术的一次重大突破,被看做是具有自动交换功能的下一代光传送网。

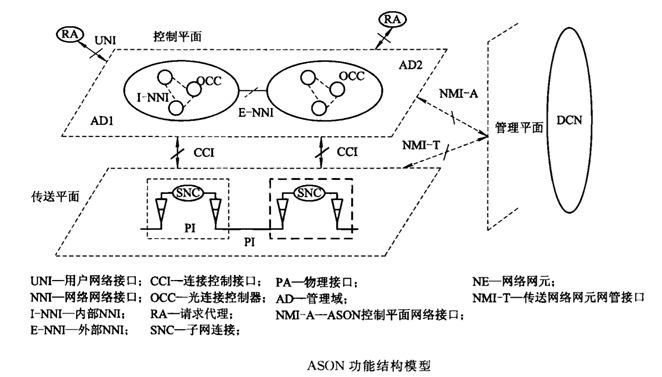

\1) 传送平面(TP)在两个地点之间提供单向或双向的端到端用户信息传送,还可以提供控制和网络管理信息的传送。由一系列的传送实体组成,是业务传送的通道,完成光信号的传输、复用、配置保护倒换和交叉连接等功能,并保证所传光信号的可靠性。

\2) 控制平面(CP)主要面向客户业务,完成呼叫控制和连接控制功能。控制平面通过使用接口、协议以及信令系统,可以动态地交换光网络的拓扑信息、路由信息以及其他的控制信令,实现光通路的动态建立和拆除,以及网络资源的动态分配。

\3) 管理平面(MP)主要面向网络管理者,执行传送平面、控制平面以及整个系统的管理功能,包括性能管理、故障管理、配置管理、安全管理和计费管理,管理平面的重要特征是管理功能的分布化和智能化,其中网络资源管理的智能化将集中在业务层上,而光学资源的管理则将通过一个由业务层和光传输层所共享的控制平面提供。ASON的管理平面与控制平面是互为补充的,可以实现对网络资源的动态配置、性能监测、故障管理以及路由规划等功能。

3.2、关键技术

\1. 自动邻居发现技术：ASON中的自动邻居发现技术主要包括邻接发现和业务发现等。邻接发现对于跟踪相邻网络元素的连接至关重要,它要求本节点连接到邻接节点链路的各种状态参数可以通过协议自动配置或手工配置;业务发现机制可显示客户端设备的处理能力以及从传送网获取业务信息的过程,通过业务发现并能够了解其他网元提供的服务和确定可选的接口。

\2. 网络路由技术：ASON的路由协议主要完成拓扑发现、链路状态信息综合和路由计算等功能,具体包括相邻节点的发现、链路状态的广播、整个网络拓扑的计算和维护、路径的管理和控制、路由指标值的计算,以及保护和恢复等。

\3. 信令技术：信令网通过传递用户与网络以及网络与网络之问的业务相关信息来支持控制平面的工作。为了支持交换连接请求,信令网必须具有支持传送能够描述所需业务特征的信息元的能力。 ASON信令的主要功能是在ASON网络内建立端到端的呼叫连接,它包括请求呼叫、请求连接和为创建一个连接而建立的各种不同的资源。信令对于网络发生故障时快速地反应和恢复至关重要。

\4. 呼叫和连接控制：在ASON体系结构中,呼叫连接控制是独立的,这样就能支持多业务传输,包括动态的带宽需求、多链路传输和多重连接等。

四、最新研究

4.1、基于遗传算法的ASON路线选择研究

考虑到网络的负载平衡和最短路由原则，遗传算法可以用来以更好的概率导出全局最优解

\1. 种群初始化:根据一定的规则，生成m个初始个体，将源节点连接到目的节点。规则是:最大节点数N，一个解中没有重复节点。为了保证种群进化，构建了如下适应度函数:

其中D代表具有权重值的链路长度，阿尔法和贝塔是系数。

\2. 交叉和变异:在进化过程中，保留了当前一代的最优解，而其他解之间的交叉操作产生了第二代解。每一代体能最好的个体直接进入第二代。其他个体以合适的概率进入下一代：

其中I是所选个体的序号，Ti是个体

在进化的后期，新生成的种群具有较小的适应度差异。因此，可以使用模拟退火算法来相应地拉伸适应度，以提高分化程度。拉伸按如下方式进行:

其中T0为初始温度，g为模拟退火次数

\3. 基因终止:执行遗传算法，直到进化出一定数量的世代或者一半的种群是最优的。导出的最优个体被选为期望路径。

下图显示了网络负载差异比较。从图中可以看出，随着服务的流量强度的增加，网络负载方差有减小的趋势。采用最短路径算法时，负载方差较大。当一个小的交通强度正在进行时，这甚至是显而易见的。同时，遗传算法通过避免计算的随机性来提供稳定的负载方差变化。此外，它具有全局最佳分辨率的优势，使其在性能上比SRA好得多。

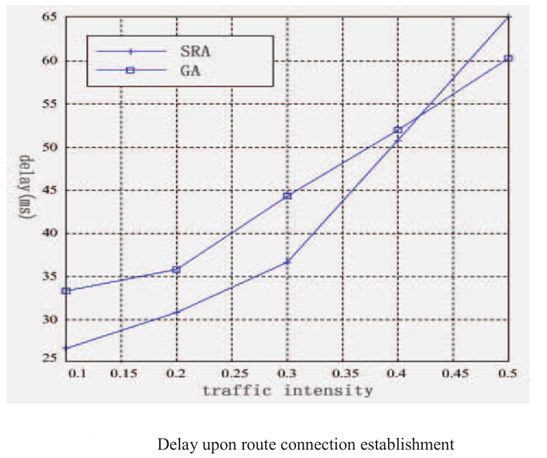

下图显示了建立网络路由连接时的延迟。图中显示，连接延迟随着服务流量强度的增加而增加。静态随机存取存储器由于其简单性，在流量强度较小时延迟较小。但是随着强度的增加，延迟的增加非常快。至于GA，当服务负载较小时，由于其迭代性质，连接延迟较高。但随着流量强度的增加，其表现优于SRA。

4.2、分层控制平面体系结构

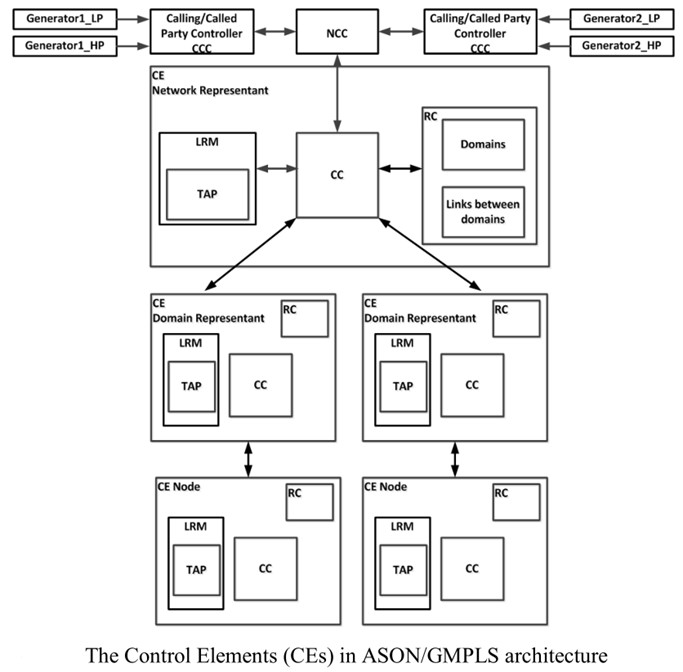

控制平面由呼叫控制组件和连接控制组件表示。呼叫控制组件是两个主叫/被叫方控制器和网络呼叫控制器（NCC）。连接控制控制器是连接控制器（CC）、路由控制器（RC）、链路资源管理器(LRM)、终端和自适应执行器（TAP）。协议控制器的功能由信令协议机制实现。控制元素与其他连接控制器合作创建一个控制元素。由于控制平面的分层结构，假设消费电子元件可以完成网络代表(CE网络代表)、域代表(CE消费代表)以及节点代表(CE节点)的角色。在下中示出了具有所描绘的特定CE元素的控制平面的示例性模型。

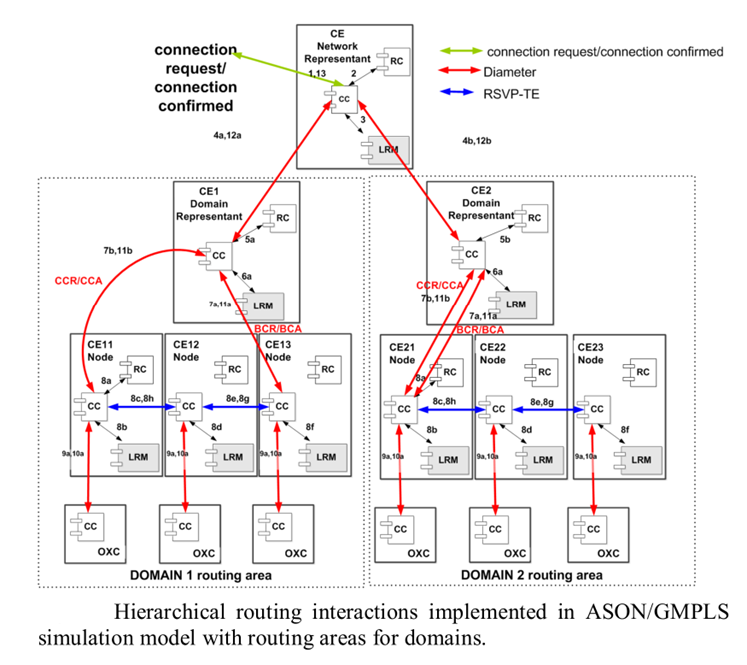

分层控制平面结构由呼叫和连接控制器组成。如下图所示，控制元件CE网络表示器包含路由控制器(RC)、连接控制器(CC)和链路资源管理器(LRM)，用于路由区域层次结构中的最高级别，并负责基于抽象域信息和LRM链路规范的子网连接。CE域代表也由RC、CC和LRM组成，它负责域间连接。消费电子节点负责在域内建立和释放连接，并发送回复消息。CE网络代表和域代表(CE1和CE2)的连接控制器通过使用直径协议以分层方式相互关联，如下图所示。每个路由区域都有自己的连接控制(CC)，该连接控制了解其路由区域的拓扑，但不了解层次结构中高于或低于自身的路由区域的拓扑，或层次结构中同一级别的其他路由区域的拓扑。资源预留算法在LRM组件中实现，该组件负责管理子网点池(SNPP)链路，包括分配子网点(SNP)链路连接和管理资源预留。CE网络代表LRM的内容不同于CE1域代表和CE2域代表。网络代表有一个域1的抽象视图，结构域2表示为位于结构域边缘的SNPs

用简单的池方法来研究两种资源预留算法：

\1) 算法1，其中在LRM的每一层级的资源被分成两组:高优先级连接请求的高资源池和低优先级连接请求的低资源池。高资源池中的资源只能为高优先级连接请求保留，而低资源池中的资源只能为低优先级连接请求保留。

\2) 算法2，其中在LRM每一层级的资源分为两组:高优先级连接请求的受保护资源池和低优先级和高优先级请求的公共资源池。如果无法使用公共池为高优先级请求提供服务，则使用受保护的池。

研究了欧洲结构，它来自可生存网络设计库数据库。它由28个节点组成。在模拟模型中，欧洲结构被划分为层次路由层次。

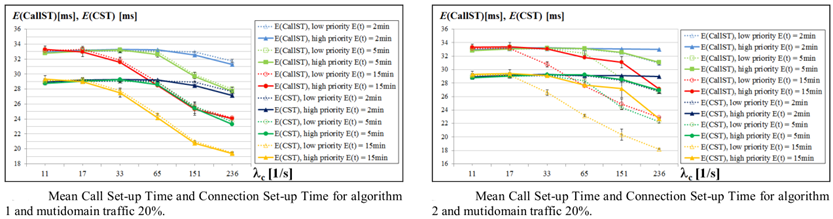

通常，可以注意到非常重要的是呼叫建立请求强度和连接持续时间E(t)。算法1和算法2的E(CallST)和E(CST)在下中给出。

对于这两种算法，E(CallST)不超过33.4毫秒，而E(CST)不超过29.4毫秒

五、分析讨论

ASON的基本设想是在光传送网中引人控制平面,以实现网络资源的按需分配从而实现光网络的智能化,使未来的光传送网能发展为向任何地点和任何用户提供连接的网,成为一个由成千上万个交换节点和千万个终端构成的网络,并且是一个智能化的全自动交换的光网络。

可以看出遗传算法比传统的路由选择算法如Dijkstrn算法有着较好的性能，这是因为遗传算法在现如今的路由约束条件下更能得到全局最优解。

ASON路由技术是整个ASON的核心技术之一,也是ASON标准化工作的重点和难点。虽然在ASON路由技术方面已经进行了很多研究和探讨,但是其标准化工作还是任重而道远。

六、结论

现如今ASON技术蓬勃发展，许多有关ASON的研究已经开展并取得了一定的成果，如上文提到的基于遗传算法的路由选择和对分层控制平面的研究等

目前对ASON的研究和应用还停留在理论层面;很多技术问题仍有待解决。但毋庸置疑，随着ASON的不断开展，ASON 技术将步入实用化阶段。同时，ASON也必将为网络运营商和服务商带来新的业务增长点，创造巨大的市场机遇。虽然ASON 技术已经取得了很大的发展, 运营商也已经准备开始进行ASON 的建设。但是 ASON 技术在发展和应用中存在的问题, 如 ASON 的应用定位, ASON 与 IP 网络的关系, ENNI的成熟性和可用性, 跨域网络和业务的统一管理, 控制协议的长期稳定性等也不容忽视。只有解决了这些问题, 才能真正实现ASON所描绘的美好蓝图。

七、参考文献

[1] Wei L , Kong L , Zhan X Z , et al. Study on ASON route selection based on genetic algorithm[C]// International Conference on Computers. IEEE, 2016.

[2] Kaczmarek , Mlynarczuk , et al. The Performance of ASON/GMPLS Network with Hierarchical Control Plane Structure[C]// International Conference on Computers. IEEE, 2019.

[3] Kaczmarek , Mlynarczuk , et al. Quality of Service in ASON/GMPLS Network with Hierarchical Control Plane Structure[C]// International Conference on Computers. IEEE, 2020.

[4] 张国颖等. 自动交换光网络(ASON) 技术要求 第 1 部分: 体系结构与总体要求.中华人民共和国国家标准, 2006

[5]荆瑞泉. ASON路由技术的现状与发展[C]// 中国通信学会信息通信网络技术委员会年会. 中国通信学会, 2005.

[6]刘锐, 余征然, 苏永炯,等. ASON发展现状及引入策略的思考[J]. 电信科学, 2005(11):47-49.

[7]霍晓莉. ASON业务的发展与存在的问题[J]. 电信科学, 2006, 022(004):67-69.

[8]荆瑞泉. ASON网络自动发现技术的现状与发展[C]// 中国通信学会信息通信网络技术委员会2003年年会论文集. 2003.

[9]ASON技术的研究与应用现状[J]. 黑龙江科技信息, 2011.

[10] Qin L I , Huang X , Qiu Y , et al. Performance and functionality test of electric power ASON based on SDH[J]. Optical Communication Technology, 2019.
