【Multisim语音识别电路图】2022-4-21

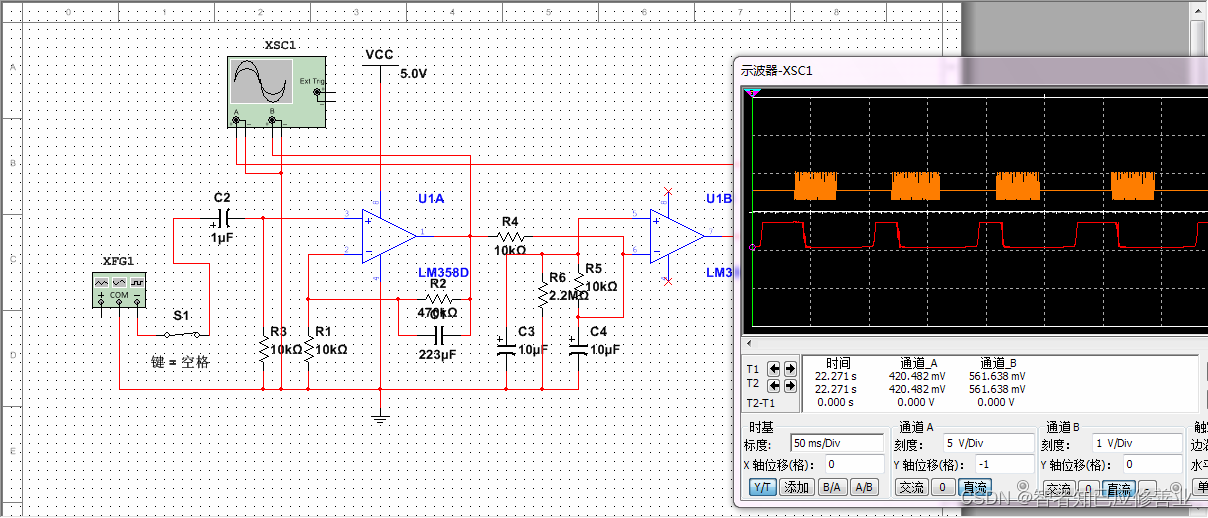

缘由大家帮我看一下这个电路图，我不理解它是怎么实现语音识别的？-人工智能-CSDN问答

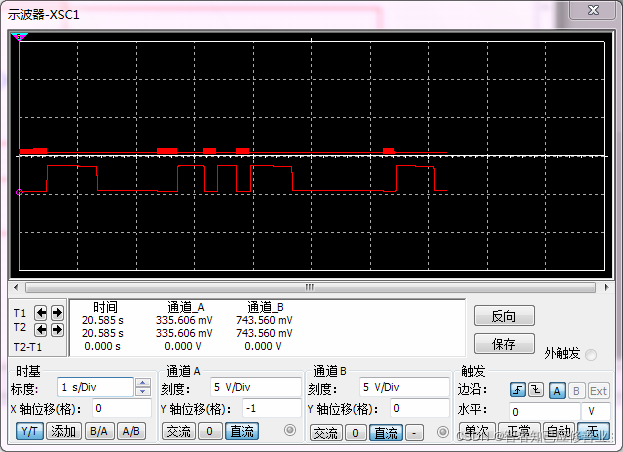

当有声音时输出正电压给后级电容充电，声音消失后电容放电时间不同实现脉冲；细品味电路，充电由音频信号不间断充电给负端，正端经过分压获得，因此输出低电平，放电则相反，负端经过运放放电速度快，因此输出高电平，一直无声音信号时后级运放对地输出低电平。

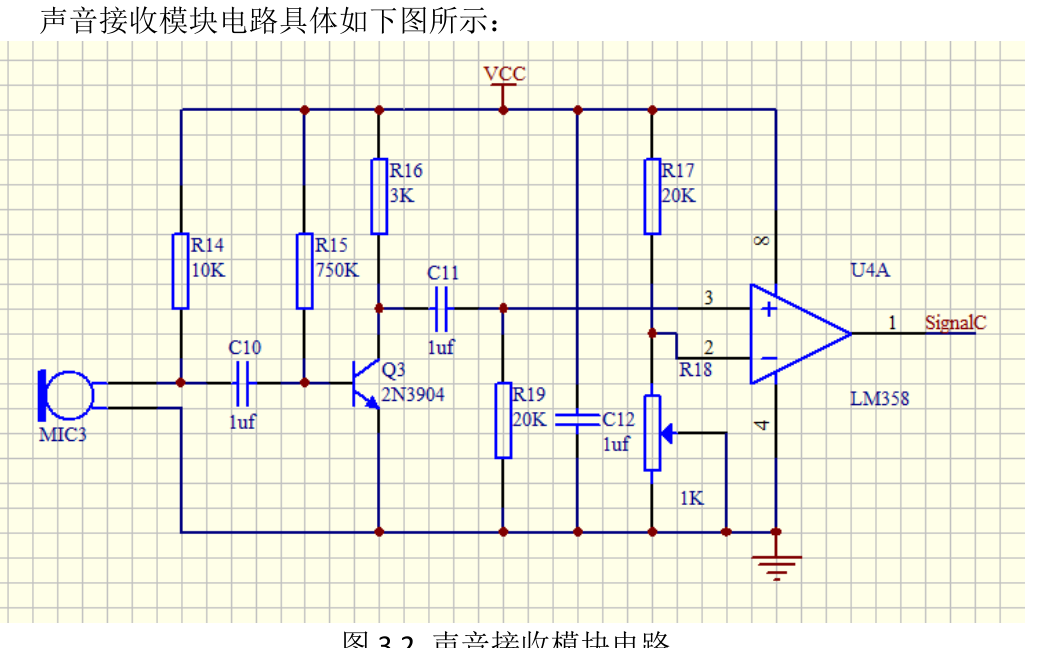

缘由这个三极管+LM358声音接收电路是怎么理解啊? - 24小时必答区

C12是你电路图的并联电源2端就是电源充放电即滤波,电阻R14驻极话筒所需R15,16三极管偏置与负载R19比较关键是对地电压给运放正端是三极管放大音频信号经由R16C11R19充放电回路三极管截止充电R19获得相对正电压电容电压则是左正右负,三极管导通经由三极管C11R19放电R19获得相对负电压,由于R19上相对电压的正负变化经由运放负端比较使运放输出相对正负变化波形,R17,18组成运放负端可调电压,调节这个电压可获得需要的声音强度对比度.由于论坛审核时间差原因造成先回复的后审核通过,原想说的回复简单是指链接地址的电路图,也想到了这个时间差原因会让人误会是说题主电路图了,不过也没关系,不清楚的一样可以解释,至此对于题主的电路图解释全部,若对链接电路图有不解,一样可留言,将作细解.
