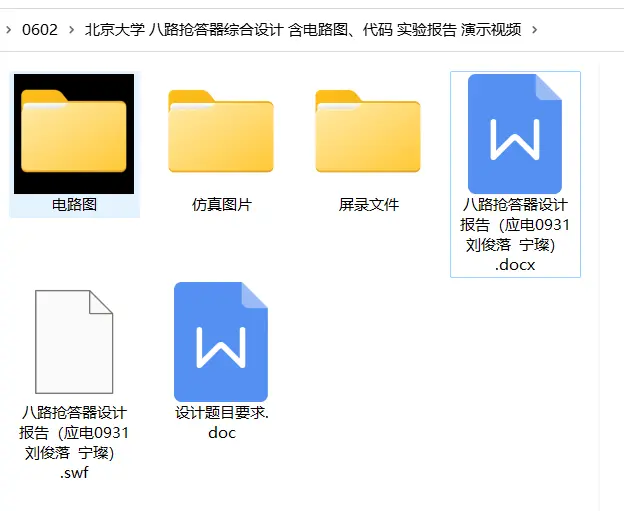

北京大学 八路抢答器综合设计 含电路图、代码 实验报告 演示视频

Multisim 10课程设计报告

设计名称：八路抢答器设计

学院：北京大学

班级：应电0931班

姓名：刘俊落 宁璨

学号：0919013128 0919013113

指导教师：宋晓虹老师

完成日期：2011年6月7日

多路抢答器在各种竞赛场合、电视台的娱乐节目中得到了广泛应用，它能根据参赛选手的请求，很好的区分选手抢答的先后顺序并显示选手的编号

设计要求：

1. 多路抢答器可供不少于8名参赛选手使用
2. 每名参赛选手各有一个抢答按钮，在主持人用按钮清零，并发 现抢答指令后，实行抢答
3. 电路配有LED数码显示，能显示优先抢答的选手编号，同时配有语音提示电路。数码显示和语音提示可由主持人用清除按钮解除；
4. 电路对参赛选手的动作先后有较强的分辨能力，如分辨率在 15ms以内。
5. 总体设计框图

如下图所示为总体方框图。其工作原理为：接通电源后，主持人将开关按下即为“清零”状态，清零指示灯灭，抢答器处于禁止状态，编号显示器灭灯；主持人将开关断开即为“开始”状态，宣布“开始”，指示灯亮，抢答器工作，当有人抢答时，蜂鸣器发出声响并且灯不断闪烁。选手进行抢答时，抢答器将完成：优先判断、编号锁存、编号显示、蜂鸣器鸣叫及灯闪烁的提示等操作。当一轮抢答之后，禁止二次抢答。如果再次抢答必须由主持人再次操作“清除”和“开始”状态开关。

抢答按钮（8个）

优先编码电路（74ls138）

锁存器

（D触发器）

主持人控制 开关

数码显示器

控制电路

报警显示电路

具体的说明如下：

1、抢答器按钮就是改变输入的电平信号，从原理图可以看出这里设计的是是低电平有效。

2、优先编码电路用来把输入的高低电平信号编码，74LS148优先编码器及8—3编码器，输出3位2进制数，以代表不同的低电平信号。

3、锁存器用的是D触发器，因为D触发器结构和功能都比较简单&#
