第四部分操作系统环境（OEA-Operating Environment Architecture）寄存器寄存器集

OEA寄存器集包含四类寄存器：

1：配置寄存器（Configuration Registers）

MSR寄存器：

定义处理器的状态，它可以被mtmsr, sc, rfi指令修改；可以被mfmsr读取；

PVR寄存处：

定义寄存器模型的版本和处理器的版本

2：内存管理寄存器（Memory Management Registers）

BAT寄存器：

OEA定义了四组BAT指令寄存器（IBAT0U-IBAT3U和IBAT0L-IBAT3L），也定义了四组BAT数据寄存器（DBAT0U-DBAT3U和DBAT0U-DBAT3U）

SDR1寄存器：

该寄存器定义了用于虚拟地址转换为物理地址所需要的页表基地址

SR寄存器：

OEA定义了16个32位的SR寄存器（SR0-SR15）

3：中断处理寄存器（Interrupt Handing Register）

DAR(Data Address Register)寄存器：

在DSI（Data Storage Interrupt）和对齐中断发生之后，DAR寄存器被设置成异常指令产生的有效地址；

SPRG0-SPG3寄存器： 提供给操作系统使用

DSISR寄存器： 定义产生DSI（Data Storage Interrupt）和对齐中断的原因

SPR0（Machine status save/restore register 0）寄存器：

在中断中用来保存MSR寄存器，当rfi指令执行时，用来恢复MSR寄存器

SPR1（Machine status save/restore register 1）寄存器： 在中断中用来保存MSR寄存器，当rfi指令执行时，用来恢复MSR寄存器

4：多功能寄存器（Miscellaneous Registers）

TB（time base）寄存器：

具体参考第三部分VEA

DEC寄存器：这是一个32位的递减计数器

EAR（External Access Register）寄存器：用于访问外部设备

DABR（Data address breakpoint register）：用来控制数据地址断点功能

PIR（Processor identification register）：在多处理器的芯片上用来标识一个核，例如在MPC8641d芯片上有两个E600的core，就用PIR来定位其中的core。

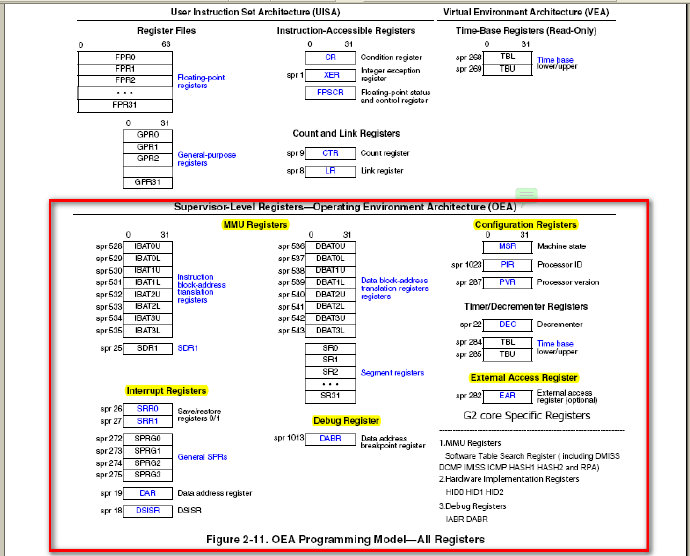

OEA寄存器集的示意图如下：

4.1 MSR寄存器

MSR寄存器定义了处理器的状态，在初始化PowerPC 核心时，MSＲ是第一个被配置的处理器。当一个中断发生时MSR寄存器的相关位将会发生改变。它也可以被mtmsr, sc, rfi指令所修改，被mfmsr读取。

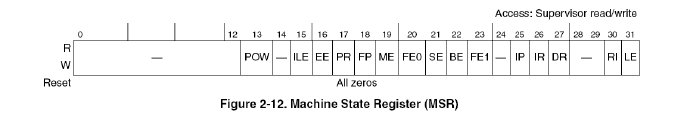

格式如下：

各个字段说明：

MSR[0:12]：保留位

备注：在E600内核中使用了保留位中第6位来表示是否使用VltiVec指令

MSR[13]-POW位：能源管理机制（Power management enable）是否开启

MSR[14]：保留位

MSR[15]-ILE：（Interrupt little-endian）采用小端格式的中断模式是否开启，当中断发生时该位被拷贝到MSR[31]-LE来确定中断上下文的端模式

MSR[16]-EE：外部中断（External interrupt）是否开启，

MSR[17]-PR：指令特权级1-用户级 0-系统级

MSR[18]-FR：浮点运算是否开启

MSR[19]-ME：机器检测是否开启

MSR[20]-FE0和MSR[23]-FE1：用来确定浮点数的异常模式，示意图如下：

MSR[21]-SE：单步调试追踪是否开启

MSR[22]-BE：分支预测追踪是否开启

MSR[24]：保留位

MSR[25]-IP：（Interrupt prefix.）中断向量号地址前缀

MSR[26]-IR：指令地址转换是否开启

MSR[27]-DR：数据地址转换是否开启

MSR[28:29]：保留位

备注：E600使用了MSR[29]位来表示是否开启性能监视标识模式（PMM-Performance Monitor Marked mode）

MSR[30]-RI：机器重启或者机器检查中断恢复是否开启

MSR[31]-LE：小段模式是否开启

备注：开启相应位置1，关闭置 0

4.2 PVR寄存器

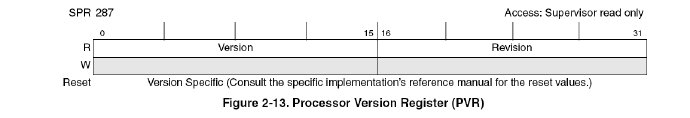

PVR寄存器是32位的只读寄存器，它存放是PowerPC内核版本号，可以用mtspr指令把PVR的值拷贝到一个通用寄存器GPRs中，它包含两个字段,示意图如下：

Version：指出内核的版本号

Revision：指出同一个内核版本的不同修订版本。

例如对于MPC8641D开发班：

PVR的值为：0x8004 0010

4.3 PIR（Processor Identification Register）寄存器

32位的PIR寄存器是一个只读寄存器，它的值用来定位PowerPC多核芯片中的核，我们可以用mtspr指令把PIR的值拷贝到一个通用寄存器GPRs中。

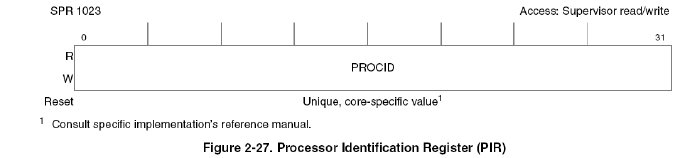

PIR的字段示意图如下：

4.4 BAT寄存器

BAT和TLB属于MMU，是用来进行逻辑地址(有时候被称为虚拟地址)和物理地址之间的地址转换，处理的是地址映射关系，PowerPC构架，共提供三种地址转换地模式：

第一种：页地址转换，通过TLB实现；

第二种：BAT（块地址转换），将逻辑地址映射到一连续的物理地址；

第三种：实地址转换，禁止地址转换（MSR[IR] =0,MSR[DR]=0），逻辑地址与物理地址相等，直接将逻辑地址送往地址总线，如果物理内存较小，高位的逻辑地址可能被忽略。

BAT机制可以将一连续的大于一页地址的逻辑地址映射到物理内存中。如果有效地址与相应的BAT寄存器匹配，将使用BAT寄存器中的信息来转换有效地址为物理地址。BAT是一种简单有效的映射机制，映射关系比较简单，转换效率上比页转换快，但功能不如页转换强大，最大的缺点就是不能提供虚拟映射机制。但是如果BAT和页转换相互结合能组成一更为强大高效的转换机制。

特别需要注意的是在做地址映射的时候，TLB匹配和BAT匹配会并行进行。但如果BAT命中，那么会用BAT中的映射关系去转换地址，TLB会被忽略；如果BAT未命中，那么会尝试用TLB机制去映射地址。

注意：缓存是CPU和内存空间之间的中继设施，和MMU不一样，它处理的是数据，包括CPU读取的数据和指令。

关于BAT寄存器实现地址转换的机制，PowerPC构架实现的非常精致，我会在PowerPC的MMU部分详细的讲述，这里主要介绍寄存器，就不在讲述MMU啦，O(∩_∩)O~。

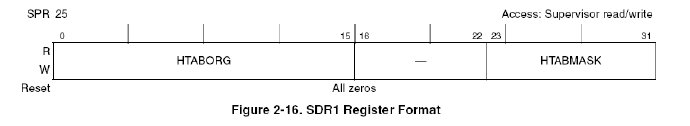

4.5 SDR1寄存器

为了说清楚SDR1寄存器的在作用，我在这里不得不详述一下PowerPC的页面地址转换的机制，O(∩_∩)O~

PowerPC的MMU从访存指令中获取的32位有效地址EA（Effective Address）分成三个部分：

第一部分 EA[0:3]：存放的是SR寄存器的索引（范围在0到15），用于选择SR寄存器。目的是从SR寄存器读取24位的虚拟段号（VSID-virtual segment ID）；

第二部分 EA[4:19]：存放的是页表索引，用于在页表（Page Table）中定位页表项PTE（Page Table Entry）。EA[4:19]和从SR寄存器中读取的24位VSID，拼接52位虚拟地址（Virtual Address）的前40位，这40位我们称之为虚拟页号（VPN-Virtual Page Number）

第三部分 EA[20:31]：页内偏移地址，它和VPN构成52位虚拟地址。

这样我们就可以得到52位的虚拟地址，然后有虚拟地址的VPN位，我们在TBL或者页表中找到20位的物理页号（RPN-Physical page number），它和EA[20:31]构成32位的物理地址。

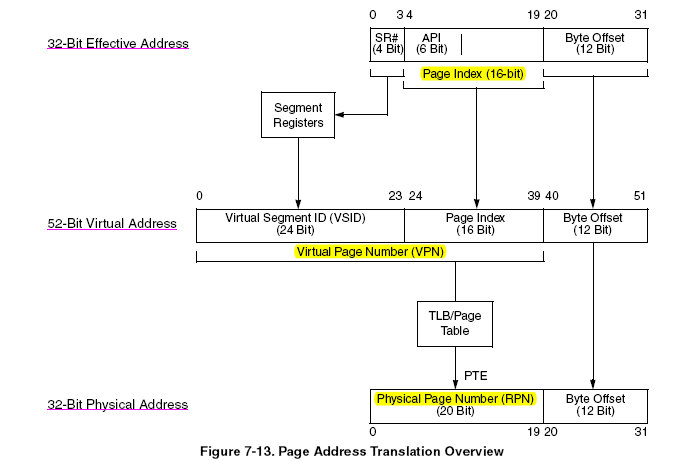

示意图如下：

备注：从图中我们可以看出有效地址到物理地址，PowerPC构架需要先把有效地址（EA）转化虚拟地址（VA），然后从VA中获得VPN之后，就会在TLB或者页表（Page Table）中检索页表项PTE（Page Table　Entry）。然后从PTE中获取RPN，然后从Byte Offset拼接成物理地址（RPA-Physical Address ）。

这一过程PowerPC构架实现的非常精致，虽然也是MMU部分的内容，我实在是忍不住想在这里把它描述清楚。

这一过程主要分成三个步骤：

4.5.1 第一个步骤：由32位的有效地址EA转换成52位的虚拟地址VA

这一步骤如上图所示，非常的清晰，这里就不在赘述了。

这一过程主要分成两个步骤：

4.5.1 第一个步骤：由32位的有效地址EA转换成52位的虚拟地址VA

这一步骤如上图所示，非常的清晰，这里就不在赘述了。

4.5.2 第二个步骤：由52位的虚拟地址VA转化成32位的物理地址

这一步骤比较复杂，听我慢慢道来。

这一步骤里面也分为三个小步：

第一个小步：先由52位的虚拟地址（VA）找到页表项组（PTEGs）的地址；

第二个小步：再从页表项组（PTEGs）中逐个查找，从而找到页表项（PTE）的地址；

第三个小步：最后从PTE中取出RPN和和字节偏移地址（Byte Offset）连接，构成32位的物理地址。

具体过程如下：

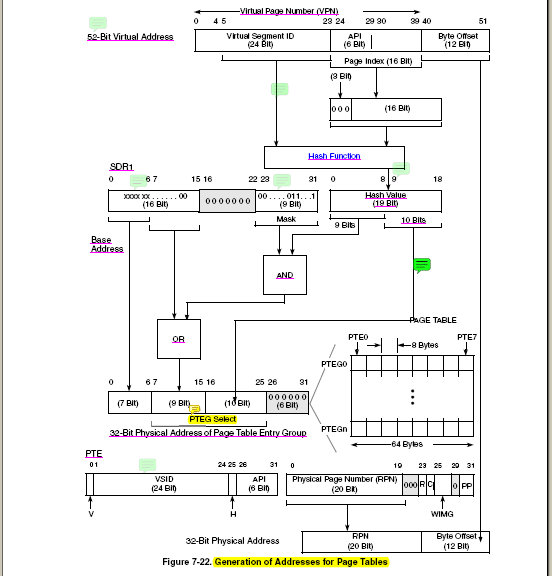

4.5.2.1由52位的虚拟地址VA找到页表项组（PTEGs）的地址

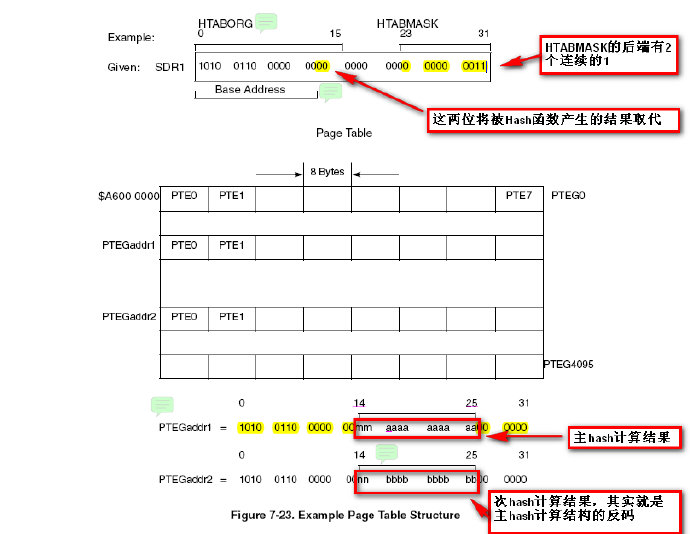

解释一下，PowerPC构架中的页表由页表项组（PTEGs）构成的，而每个PTEGs又是有PTE构成的，每个PTE有8个字节。

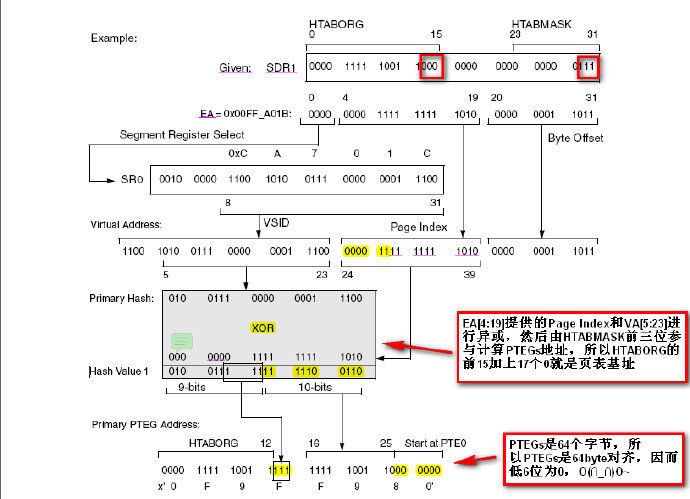

MMU为了找到目标页表项PTE，它使用两个hash函数（我们称之为主hash函数和次函数函数），我们首先用主hash函数找到一个PTEGs，在PTEGs中逐个需找目标PTE，如果里面不存在目标PTE，我们在用次hash函数再找一组PTEGs，再在其中需找目标PTE，如果还不在的话，此时就会发生缺页中断，交由操作系统来处理了。

备注：

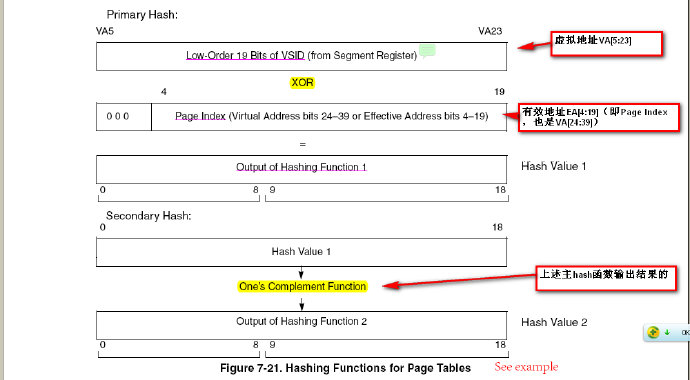

为了描述清楚问题，我们来解释一下主hash函数和次hash函数。

主hash函数：

输入参数：

虚拟地址VA[5:23]

有效地址EA[4:19]（即Page Index，也是VA[24:39]）

处理：将这两个地址继续或操作，由于两个位段长度不同，我们第二个位段的高位补3个0，这样都形成了19位的长度，便于进行OR操作。

输出：上述两个位段的或操作的结果

次hash函数：

出入参数：

上述主hash函数的输出结果

输出：
