设计方案:

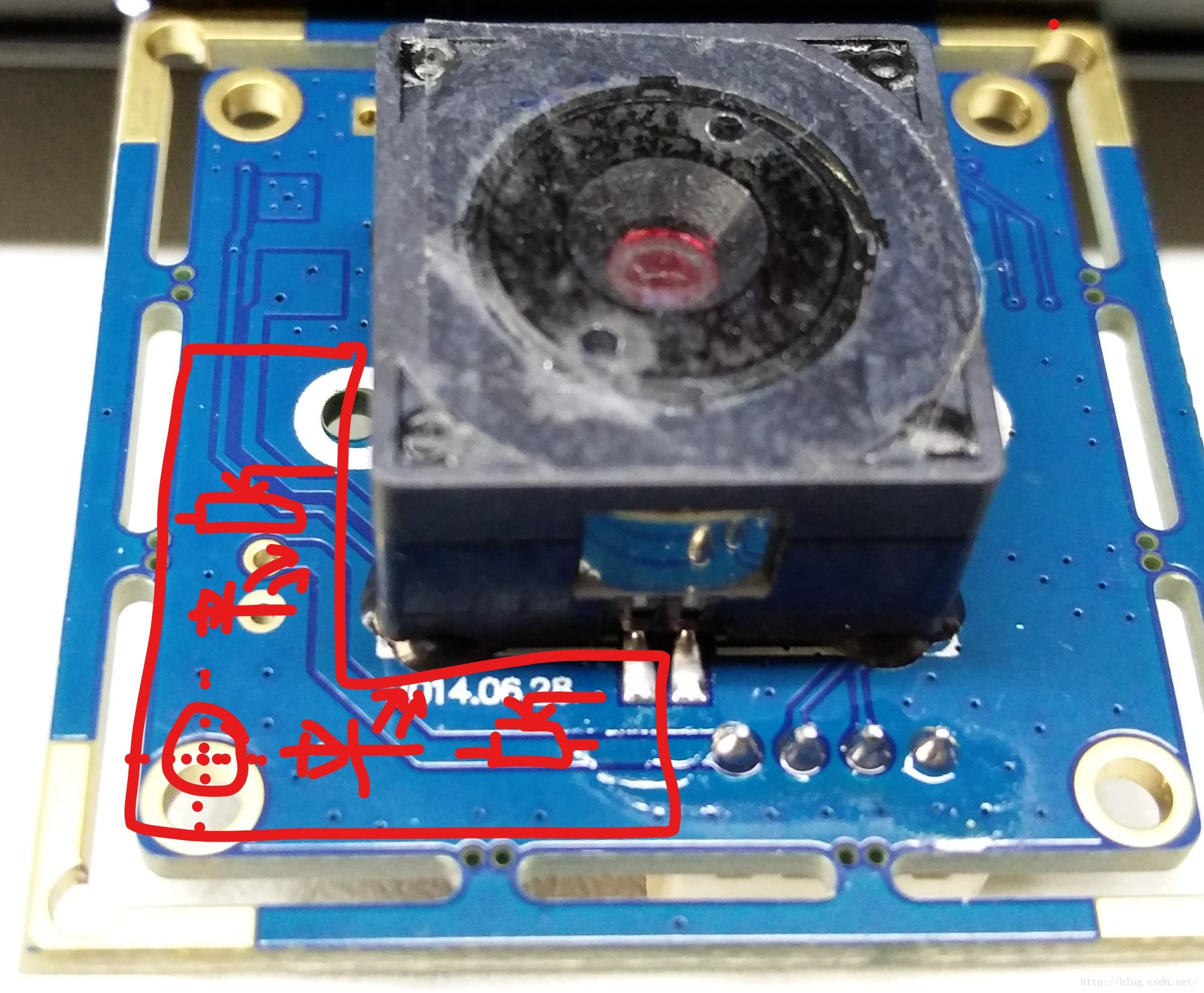

1. 结合相机的5v供电端,做一个子板,体积不明显增加;
2. 对光源均匀性、强度、光谱范围都可以试验,所以,LED照明光源设计为插槽式的。
3. “电源--电位器--led插槽”的方式:光强可调,红绿蓝白黄各1~2个led,双路照明(三路就直接用白色的)
4. 两种led形状:圆头立体角小,但是近距离不均匀;草帽型发散角120~180度,过大,均匀性似乎稍好。——草帽型缠胶布,估计能有比较好的效果。
5. 根据led的参数,选择1k欧的精密直线电位器。
相关材料已经从taobao上买到,等去实验室制作:电路焊接(普通的双面板,接线怎么办),子板切割,打孔(钻头已购),2mm螺钉组装。
