IP5306充电芯片注意事项

于 2024-02-29 14:53:15 发布
阅读量360 收藏
点赞数 3
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xianyumengxiang/article/details/136370594
版权

自己在嘉立创上打印了个充电宝芯片电路板回来器件都焊接好了（4灯的电路），插上电灯就闪了下就没下文了，反复和官方给的电路进行对比，没啥问题啊，就是不行

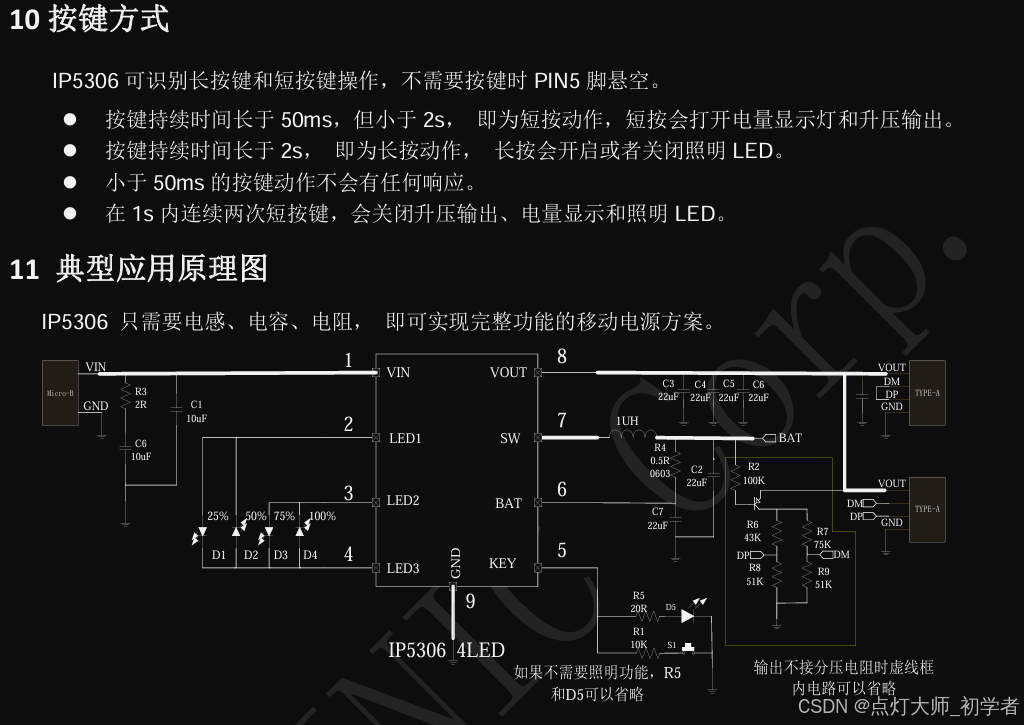

立创商城上给的封装都没啥问题，咱在仔细看看哈，他这个9引脚也就是GND，他在芯片的底下，我习惯是像这种在底下的GND一般都不焊接的，我是天真的以为这个芯片已经把GND从引脚引出来，结果是芯片底下才是GND。

大家一定要注意哈，一定要养成良好的习惯，好好看手册和封装，让你焊的就得焊，不要麻烦就不焊。

自己按照官方手册画的电路图
