交流毫伏表可以用来测量交流高频的电压信号。

交流毫伏表只能在其工作频率范围之内测量正弦交流电压的有效值，为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减少量程。

接下来以其中一个通道为例，将测量端子接入CH1通道

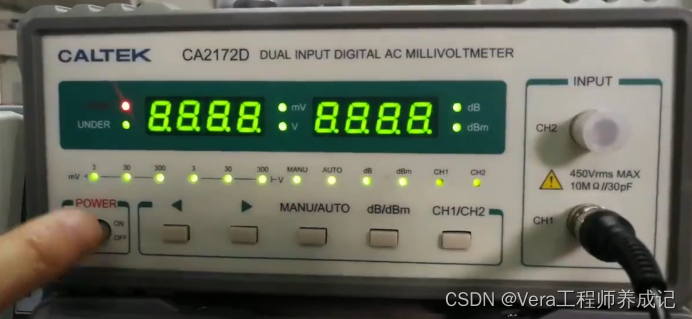

点击开机

开机之后有一个初始化的过程，屏幕上的数据在跳动，先不要动。

函数信号发生器、示波器、交流毫伏表如何连接

初始化结束后

我们将交流毫伏表和示波器和函数信号发生器进行连接，怎么连接呢？

比如我们已经用函数信号发生器输出一个有效值为2.06V的电压值并显示在示波器上了

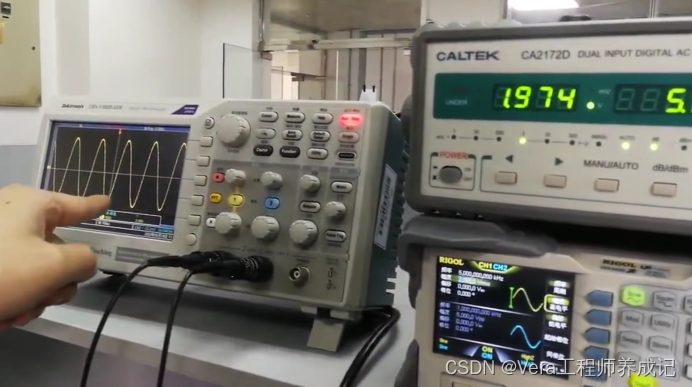

当然示波器和函数信号发生器的线也已经连好了，我们就在这个基础之上进行连接

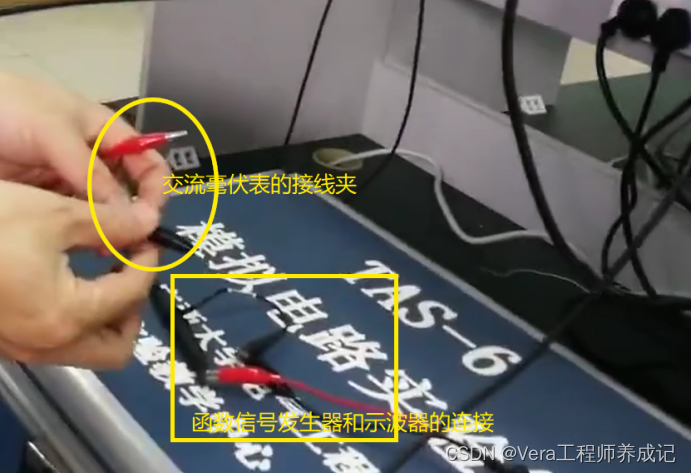

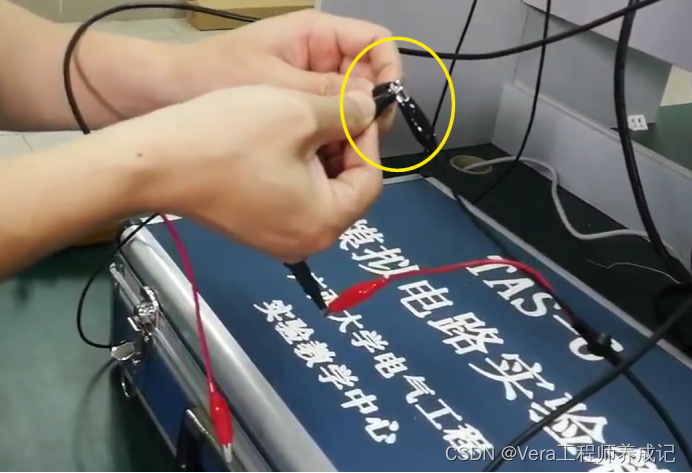

将交流毫伏表的黑色接线夹接在被测信号的参考电位（负极/地）

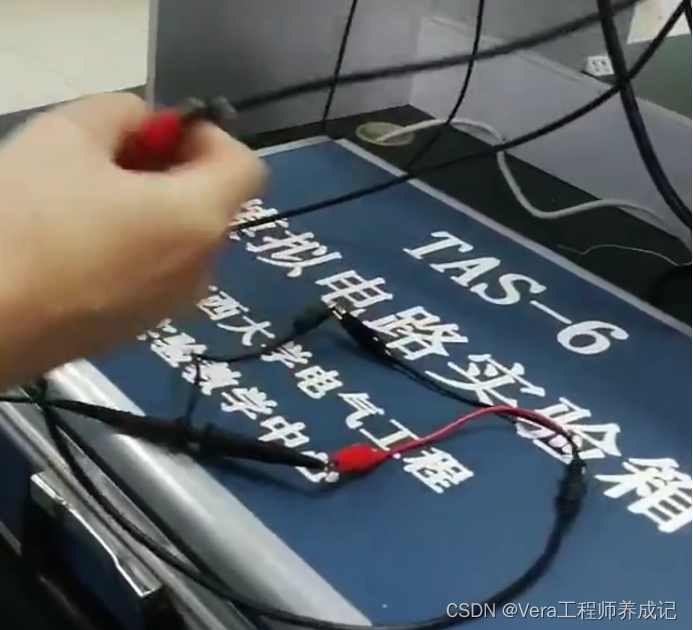

再将交流毫伏表的红色接线夹接在被测信号点上

这个信号是由信号函数发生器发出来的，我们对这个信号的电压进行测量，总之就是想要测什么地方，就夹在什么地方，这和普通的万用表是一个道理，想要测什么地方的电压，就将毫伏表并联在什么地方。

交流毫伏表的使用方法

接好之后进行操作

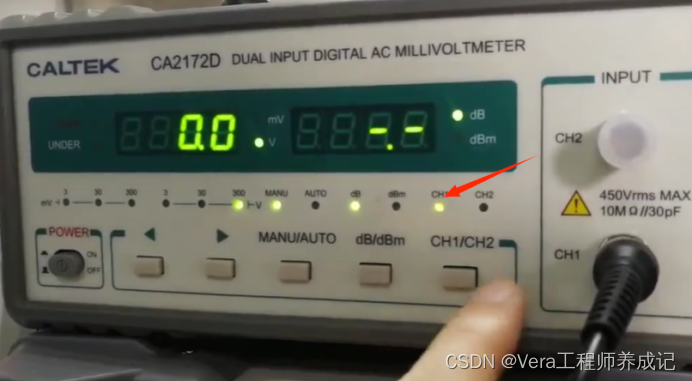

由于我们现在的信号是从通道一进去的，所以我们首先要切换到对应的通道

然后选择手动或者自动档位

档位选择不合适的话误差会很大

我们选择自动档位

按下自动档位之后它就会自动帮我们测出结果

也可以切换手动档位

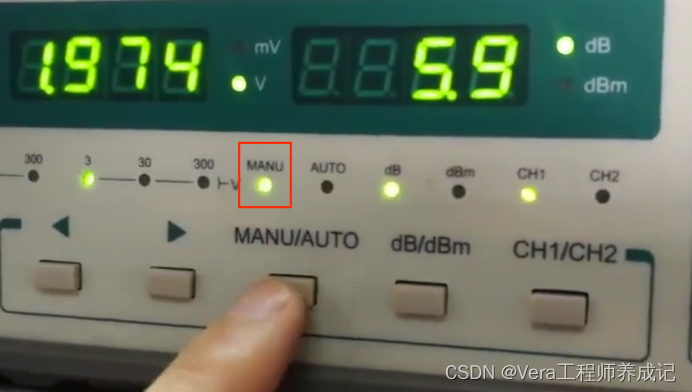

手动的话我们必须人工选择一个合适的档位，通过这两个左右键进行选择

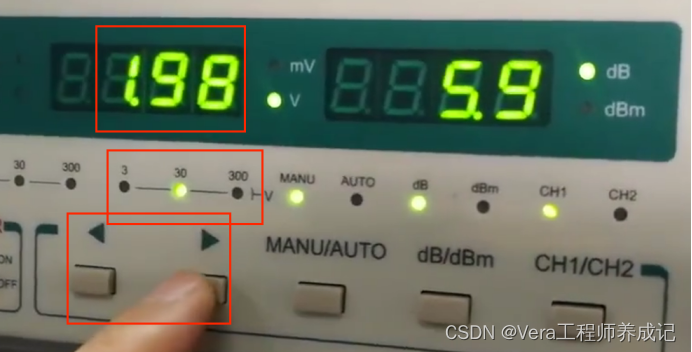

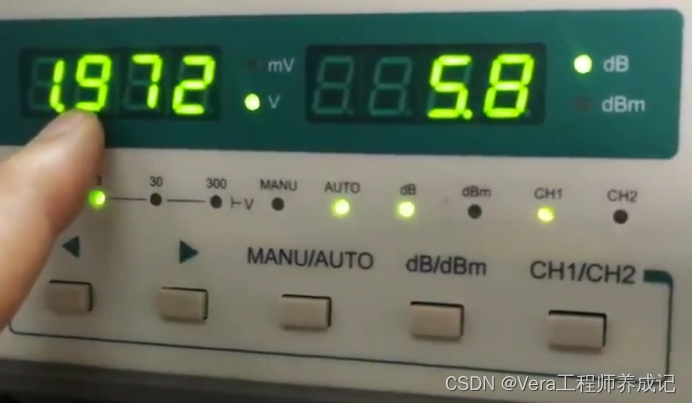

比如我们现在选的是30V的档位，测出来是1.98V，

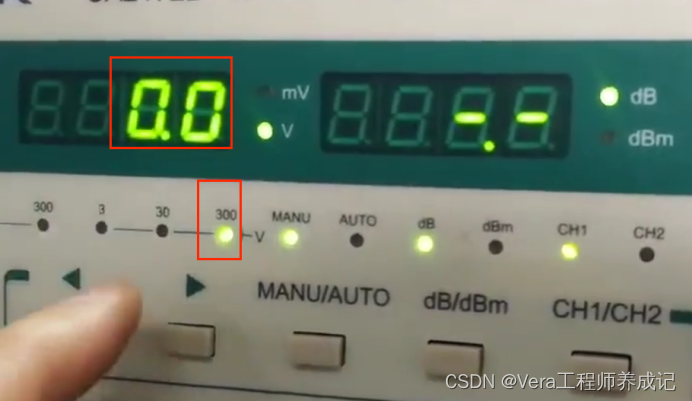

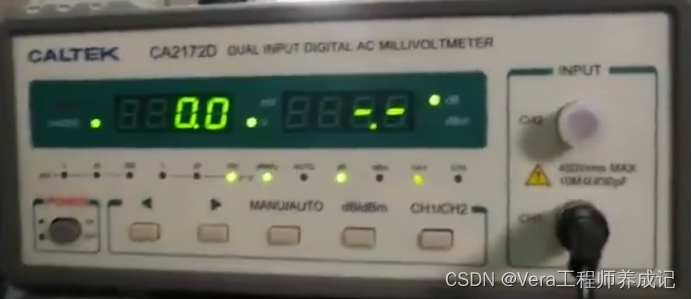

切换成300V的档位之后，测出来时0V

这是因为我们的被测信号才大概2V，档位选300V，那当然近似等于0V了

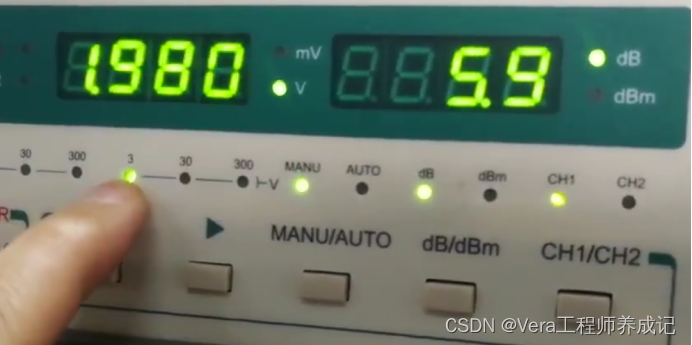

像这种才2V的信号，我们一般选择3V的量程，这样测出来刚好就接近2V

如果我们选择300mv的量程，这个时候我们的信号的电压超出了这个量程，上方的这个红灯就会闪烁提示，同时显示都为H，我们就要按右键切换到大点的量程，直到刚好接近我们的被测电压的值。

新手党的话建议用自动Auto选择量程就可以了，手动模式适合有经验的人使用。

测量值的读数问题

注意！问题来了！！！！！

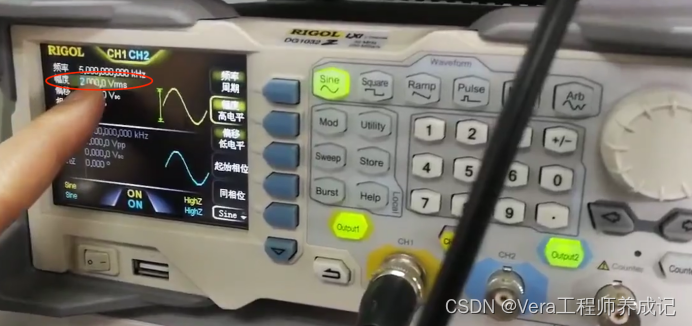

比如我们在函数信号发生器上设置的信号的有效值是2V

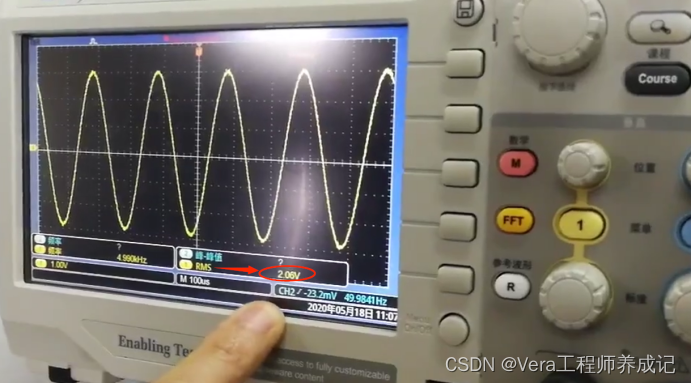

但是！我们的示波器测出来是2.06V

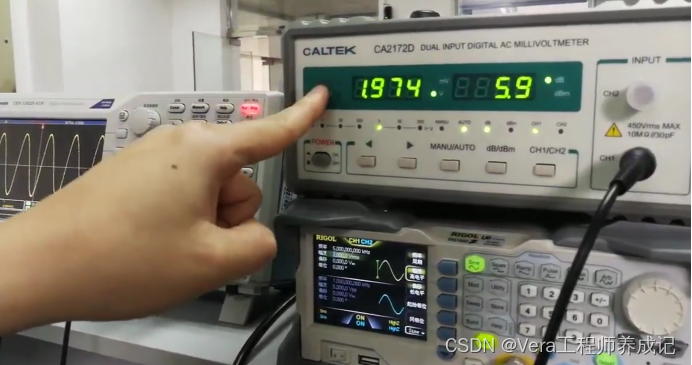

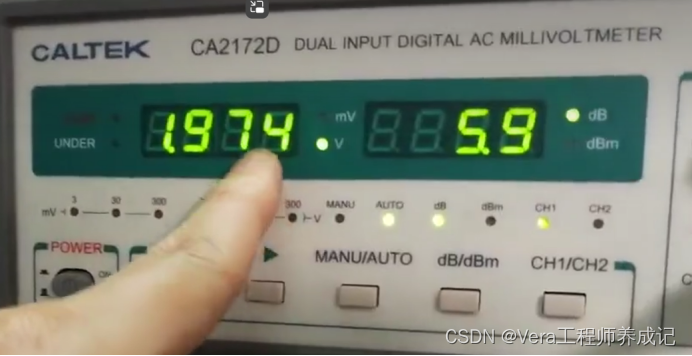

而同样的信号毫伏表却测出来1.974V

这三个机器中，一个是产生信号，两个是测量信号，但是它们得到三个不同的电压，我们记录数据的时候记录的是哪一个呢？我们要知道测量设备是有误差的，输出设备也是有误差的，如何减少误差呢？

我们做实验的时候，如果我们要测同一个参数，比如说测量电压，那么所有电压的测量都指定用同一个设备来测量，比如说都用交流毫伏表来测量电压参数，这样就能够避免系统引起的误差。一旦我们指定一个测量设备，我们就全部记录这个设备上的电压值，以这台指定的测量设备的读数为准。

再比如我们选定了示波器来测量电压值，那么我们的读数要全部以示波器测量出来的电压值为准。

不要一会儿用示波器读取测量值，一会儿要用交流毫伏表来读取测量值，否则很容易引起系统误差。一般来说，交流毫伏表的测量准确度比示波器高。

最后关闭设备的时候，一定要先把信号线拆掉再关机

到此为止实验室的三大常用电子仪器就介绍完毕了，虽然可能大家用的设备规格参数都不尽相同，但是基本功能都大差不差！只要学会基本的应用，就算是换一台规格参数和操作面板不一样的设备也照样能上手！
